Como diferenciar um resistor de grafite de um resistor de fio metálico?

[Ygor Ferreira Campos de Sá]

Eu queria saber se tem como  eu saber se um resistor é de fio metálico ou de grafite só pelo visual dele? eles têm cores diferentes sempre ou algo assim?

[.if]

Mesmo após décadas no ramo eu (eu) tenho dificuldade em distingui-los. Mas tento ... analisando o brilho dele. Os de filme metalizado usam ser mais brilhantes. Os de carbono mais opacos. Mas claro, é só um norte. Pra certeza absoluta só mesmo consultando o datasheet do fabricante... no meu (meu) caso como projetista tenho obrigação de saber qual é.

[Ygor Ferreira Campos de Sá]

@.if eu tenho um resistor aqui, ele tem 5 faixas e termina com preto, existe resistor assim ou ocorreu algum erro nele? procurei na internet sites para calcular resistores por cor da faixa e nenhum deles apresentou preto na ultima faixa, isso me deixou confuso.

[Ygor Ferreira Campos de Sá]

Eu preciso substituir este resistor, mas não consigo entender a resistência dele através das faixas, alguém sabe qual a resistência que ele tem e qual é a ordem de leitura das faixas dele?

[Gabriel Torres]

@Ygor Ferreira Campos de Sá Você precisa anexar a imagem ou publicar um link contendo a imagem.

[Ygor Ferreira Campos de Sá]

@Gabriel Torres eu cliquei no clip e coloquei uma imagem, você consegue identificar a peça?

[alexandre.mbm]

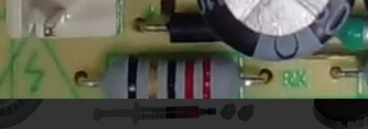

Apliquei filtro e recortei a imagem:





Parece com:

  Preto, Dourado, Preto, Vermelho, Vermelho



Confirma?

[Ygor Ferreira Campos de Sá]

@alexandre.mbm é isso aí, não consegui achar porque o dourado aparece no segundo e eu pensei que ele só aparecia no último ou penúltimo, qual é a reistência?

[alexandre.mbm]

@Ygor Ferreira Campos de Sá , duas possibilidades a analisar:



  – Segundo pode ser penúltimo

  – Fabricante pode ocultar faixa

[Ygor Ferreira Campos de Sá]

@alexandre.mbm mas, se o ouro for penúltimo, aí o preto fica último, nas tabelas que vi, também não havia preto nesta posição, ou pode? Eu acho também, que ele não ocultou faixas, tem umas 5 nele.

[Gabriel Torres]

@Ygor Ferreira Campos de Sá Sim, é um resistor de precisão. Resistores de precisão têm 5 faixas. Me parece ser um resistor de 22 ohms.

[Ygor Ferreira Campos de Sá]

@Gabriel Torres Qual é a ordem de leitura das faixas? tipo, eu tentei de duas direções, mas, num sentido, dava ouro na segunda (eu pensei que não dava) na outra ordem, dava preto na última (eu também não sabia que podia) qual é a ordem das cores?

[Gabriel Torres]

@Ygor Ferreira Campos de Sá Ouro na 4a faixa.

[Ygor Ferreira Campos de Sá]

@Gabriel Torres mas, pode preto na última? qual o valor de tolerância do preto?

[aphawk]

@Ygor Ferreira Campos de Sá ,



Existem resistores de 6 faixas também !



Segue uma calculadora :



https://circuitdigest.com/calculators/5-band-resistor-color-code-calculator



Mas esse resistor aí que você mostrou, não segue nenhum código que eu conheço.... pode ser que seja um indutor, mas também não segue os códigos !



Paulo





[Ygor Ferreira Campos de Sá]

@aphawk este resistor aqui também segue esta configuração, o vendedor disse que é Resistor FIO * 5W * 22R ou 22 ohms

[.if]

22 ohms 5% amigo. E não  parece de fio. Se fosse dava pra ver ele enrolado, entende? Ou sentir no tato. To passando o dedo na tela e não tô sentindo... . Pode ser 2 ou 3W carbono mesmo.

Quanto à 6ª e última faixa preta do coeficiente de temperatura, no site do Paulão nem tem no automático. Mas significa 250ppm

Dica: aproveita e aprenda a medir com multímetro e confira o valor. Use a escala 200R

[Ygor Ferreira Campos de Sá]

@.if eu sei medir o valor, porém, o meu queimou, ficou preto, achei esta imagem de outra placa idêntica na internet.

[MOR_AL]

Acho.

Vermelho = 2

Vermelho = 2

Preto = 0 (zeros)

Dourado = Divide por 10

Preto = Precisão? Depois que pesquisei no Google, vi que é 1%.

Então R = 2,2 Ohms, 1%

 Mas o primeiro resultado da minha pesquisa já apresentou o código de cores... Depois tinham vários outros.

Às vezes parece que perguntar é mais prático, que pesquisar. O bom é que ao se pesquisar, aprende-se a continuar com as próprias pernas.

MOR_AL

[Ygor Ferreira Campos de Sá]

@MOR_AL @MOR_AL

6 minutos atrás, MOR_AL disse:

Acho.

Vermelho = 2

Vermelho = 2

Preto = 0 (zeros)

Dourado = Divide por 10

Preto = Precisão? Depois que pesquisei no Google, vi que é 1%.

Então R = 2,2 Ohms, 1%

 Mas o primeiro resultado da minha pesquisa já apresentou o código de cores... Depois tinham vários outros.

Às vezes parece que perguntar é mais prático, que pesquisar. O bom é que ao se pesquisar, aprende-se a continuar com as próprias pernas.

MOR_AL

 Sério? porque perguntei para vários especialistas aqui, e só neste post, tem bom conhecedor dizendo que ele não segue nenhum código conhecido, outro diz que é 22 ohms e agora você diz que é 2,2 ohms, ou seja, se eu não tivesse procurado na internet antes, não tinha perguntado, além disso, as perguntas são só para quem quiser responder.

[Renato.88]

6 horas atrás, Ygor Ferreira Campos de Sá disse:

@Gabriel Torres mas, pode preto na última? qual o valor de tolerância do preto?

O preto é coeficiente de temperatura, conforme já foi explicado no outro tópico.

8 horas atrás, Ygor Ferreira Campos de Sá disse:

Eu preciso substituir este resistor

Por quê?

Ele me parece bom e em ótimo estado, um resistor de valor baixo como esse quando dá defeito fica todo destruído

[Renato.88]

2 horas atrás, .if disse:

E não  parece de fio

Sim, são de fio. Mas a camada isolante deles é grossa e esconde o fio enrolado. Já comprei alguns resistores desse tipo, um deles aqueceu e aí da pra ver.



[.if]

14 horas atrás, MOR_AL disse:

Então R = 2,2 Ohms, 1%

Algo me diz que o amigo Moris se equivoca. E a não ser que o padrão tenha mudado...

14 horas atrás, MOR_AL disse:

Preto = Precisão? Depois que pesquisei no Google, vi que é 1%.

Se equivoca mais uma vez... Na minha (minha) época era marrom=1%



Baseando em conhecimento empírico (e não na net):

Se a última faixa for marrom: 2 2 0 / 10 = 22R 1%

Se preta: 2 2 (zero zeros) = 22R 5%... o preto ou marrom (coef. temp.) está lá de lambuja



Me fez lembrar... Mais uma tradicional trazida do (meu) mundo real pra estas bandas..

Antigamente as colaboradoras montadoras tinham dificuldade em identificar tais códigos coloridos. Era comum a montagem errada de resistor 4K7 no lugar de 270K e vice versa. Também pro 22K e 3K3

Também...

12 horas atrás, Renato.88 disse:

Já comprei alguns resistores desse tipo

... e não eram de fio.

[MOR_AL]

8 minutos atrás, .if disse:

Algo me diz que o amigo Moris se equivoca. E a não ser que o padrão tenha mudado...

Não, If! Você tem razão. Eu me enganei.

15 horas atrás, Ygor Ferreira Campos de Sá disse:

....além disso, as perguntas são só para quem quiser responder.

Você tem razão, colega.

Bons projetos.

MOR_AL

[aphawk]

@MOR_AL,



Nas tabelas que encontrei para 5 cores, precisåo de 1%  teria a última faixa na cor MARROM, e nåo preta.... Pode me indicar onde você achou essa informação, fiquei curioso ....





@Renato.88,



O resistor em questão tem apenas 5 faixas.



Para se falar em coeficiente de temperatura, deveria ter 6 faixas.



O estranho ė que não se usa a cor preta na última faixa para 5 cores, por isso que estou na dúvida.



Pode me apontar onde você achou essa informação ?





2 horas atrás, .if disse:



Baseando em conhecimento empírico (e não na net):

Se a última faixa for marrom: 2 2 0 / 10 = 22R 1%

Se preta: 2 2 (zero zeros) = 22R 5%... o preto ou marrom (coef. temp.) está lá de lambuja



Caramba... Nem um simples resistor segue o padrão ????



Malditos tempos modernos, usaram o código de 4 cores e acrescentaram uma faixa como coeficiente de temperatura, SEM ter alguma explicação ou norma ?



Coitados dos novatos...



Paulo
