Ola.

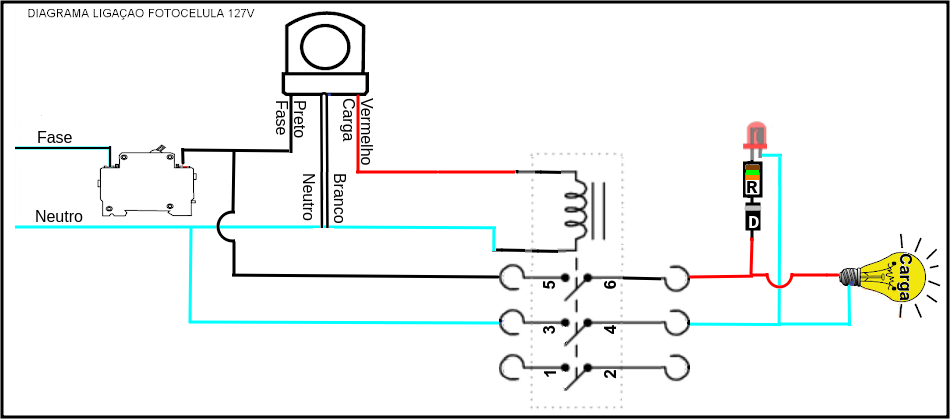

Tenho um circuito que funciona na mina casa, como abaixo:

http://www.redelegal.com/imagens/esq1.png

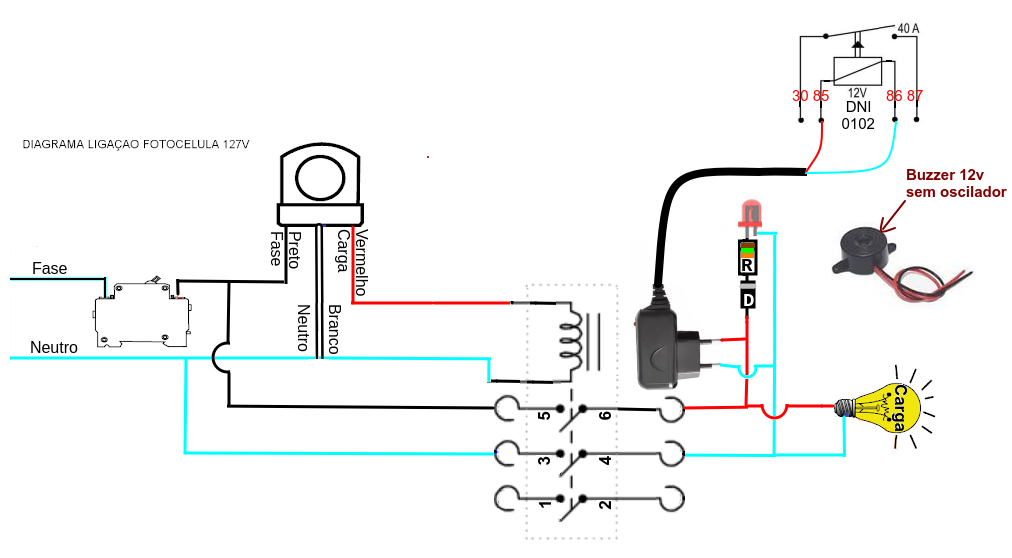

Gostaria de incluir apenas um bip, 1 ou 2 segundos para avisar o acionamento da contatora, abaixo

mostro o material que tenho, poderiam ajudar?

http://www.redelegal.com/imagens/esq2.png



Procurei bastante na web, o maximo que encontrei foram esquemas que usam interruptor tipo campainha

que não servem para o que pretendo e alguns comentarios sobre o uso de capacitor eletrolitico sem esquema

definido . . .



A contatora ficara acionada por 12 horas diariamente, o circuito deveria alimentar o buzzer por 1 ou 2

segundos e depois interromper essa alimentação, da fonte ou apenas do buzzer, tanto faz, isso e possível?





Desde ja, muito obrigado pela atenção



Postado

Você precisa de um temporizador.

Existe pronto pra vender e também várias maneiras de montar um que pode funcionar com 5 ou 12V, pra você alimentar com aquela fonte do seu esquema.

O seu buzzer é só um "alto falante" ou ele realmente apita quando se põe energia nele?

  • Membro VIP
Postado
9 horas atrás, Marco Capella disse:

uso de capacitor eletrolitico sem esquema

definido . . .

[+]---+
 |    |    100...1000uF
 f    |      --
 o    +-----+| |---+
 n    |      --    |
 t    +---[1M]-----+
 e                 |
 1             +---+---+
 2             |buzzer | auto_oscilante
 V              ---+---
 |                 |
[-]----------------+

Serve um semi definido tradicional conceito minimalista?



9 horas atrás, Marco Capella disse:

alimentar o buzzer por 1 ou 2

segundos e depois interromper essa alimentação



Teste...

esq1.png?_x_tr_sch=http&_x_tr_sl=auto&_x



esq2.png&client=webapp



Pra converter sua imagem de http pra https - que o forum permite aparecer pra figuras - usei o google tradutor ...😁

Ou também pode publicar direto no post .. veja bem abaixo "Arraste .. ou escolha..."

Postado

Renato.88 e .if Muito obrigado pela atenção.



Renato.88 o buzzer e de 12v,  apita direto pois não tem oscilador.



.if o capacitor não ficaria recarregando, o buzzer não ficaria apitando continuamente?



Obrigado gente, valeu pela ajuda.

  • Membro VIP
Postado
Em 17/08/2023 às 08:53, Marco Capella disse:

o capacitor não ficaria recarregando, o buzzer não ficaria apitando continuamente?

Inicialmente descarregado faz a corrente de carga fluir pro buzzer. Quando carrega, para de fluir e bipar. O 1M faz descarregar lento pro próximo ciclo. O preço do minimalismo é o beep ficar feio - choroso. Teste e me conta...Pra resolver isso use um relé 12v no lugar do buzzer e alimente este através dos contatos do rele. Não te desenho ... emprestei meu lápis e não devolveram 🤪

Mas se não tiver problemas financeiros, vá de ...

Em 17/08/2023 às 03:24, Renato.88 disse:

um temporizador.

Existe pronto pra vender



edit.. teste...





23 horas atrás, Sérgio Lembo disse:

o volume de som ser constante durante o tempo.

Se colocar o relé como "ordenei" meu circuito também mantém o volume 🤪

Postado
1 hora atrás, Marco Capella disse:

capacitor não ficaria recarregando, o buzzer não ficaria apitando continuamente?

Não. O buzzer inicia apitando no volume máximo e vai reduzindo de volume a medida em que o capacitor se carrega. O circuito da @.if é o mais barato e fácil. No desenho abaixo os componentes também são baratos mas vai precisar de uma pequena (a menor que achar) placa ilhada para montar os componentes.



Sem título.png

A vantagem desse circuito é o volume de som ser constante durante o tempo. O consumo máximo do buzzer para este circuito é de 200mA. Para consumo maior será necessário a adição de 1 resistor e 1 transistor.
