Descobrir qual o Circuito Integrado a partir de uma foto

[marcoarg.udi]

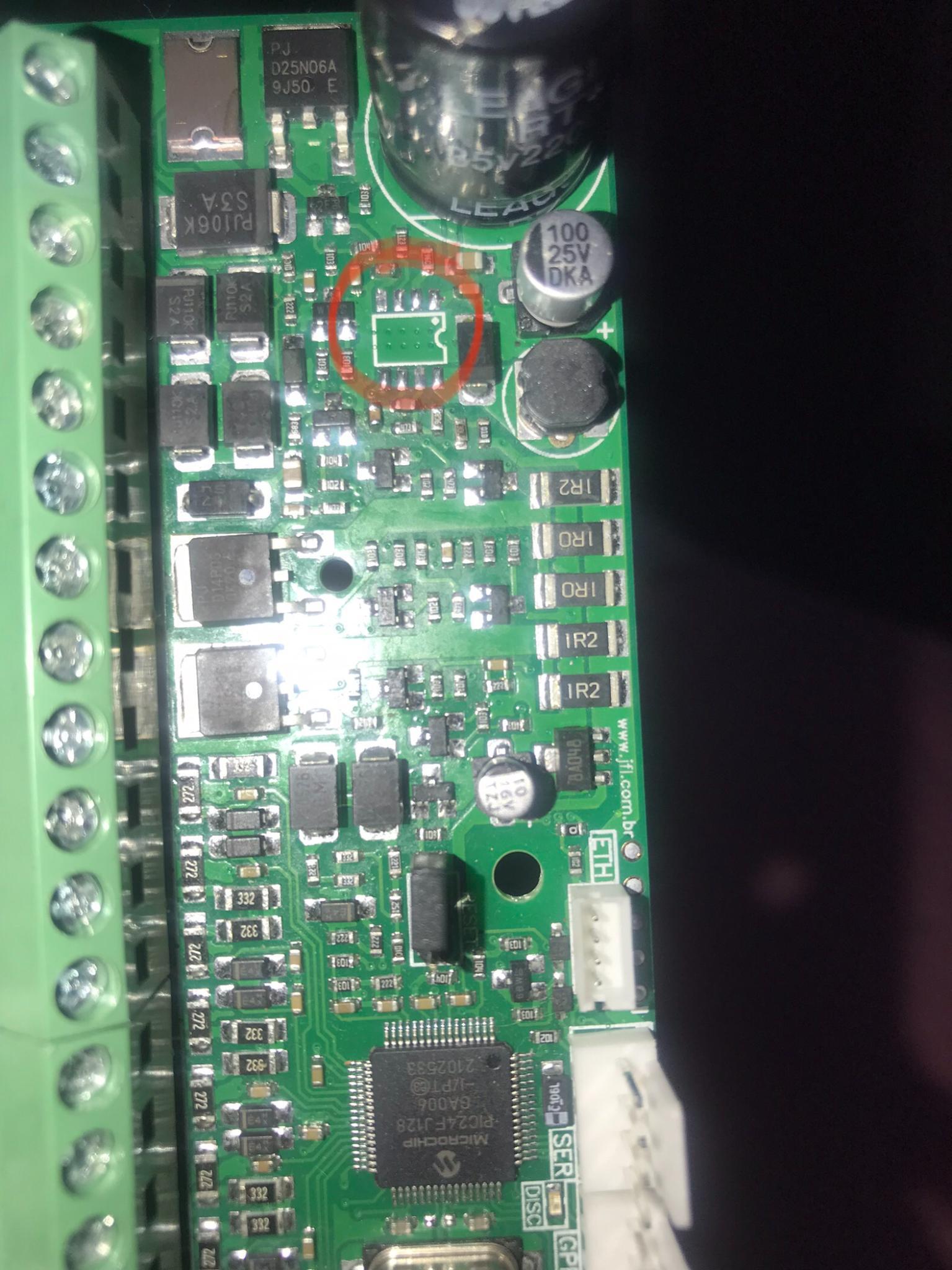

Ola, gostaria de saber se pode me informar o qual o circuito integrado que, marquei na foto.

Um tecnico ligou na tensão errada e acabou explodindo o Ci regulador de tensão.

Ou se possível so uma foto detalhada com o codigo do Ci

Agradeco desde ja. Muito obrigado,



[aphawk]

Isso é uma placa de um alarme JFL.

Eles não divulgam o esquema, melhor levar na assistência técnica deles.



Paulo

[.if]

Com alguns cliques perdidos, algumas análises das trilhas o mais próximo que chego é dum LMR36510 (clique)

Ok... não é mas convenhamos que aproxima muito...

Obs: só publiquei isso porque levei muitos minutos de pesquisa

Ah sim .. e o óbvio: ele pode não ter partido sozinho...



10 horas atrás, marcoarg.udi disse:

acabou explodindo o Ci regulador de tensão









[marcoarg.udi]

2 horas atrás, .if disse:

Com alguns cliques perdidos, algumas análises das trilhas o mais próximo que chego é dum LMR36510 (clique)

Ok... não é mas convenhamos que aproxima muito...

Obs: só publiquei isso porque levei muitos minutos de pesquisa

Ah sim .. e o óbvio: ele pode não ter partido sozinho...











Ola, a referencia que eu tenho, e que o alarme possui um transformador que gera 16v AC, e imagino que o circuito trabalha com 12v DC.

Vou fazer os testes com o lmr36510 muito obrigado

[.if]

2 horas atrás, marcoarg.udi disse:

fazer os testes com o lmr36510

Agradeço a confiança mas claro é por sua conta e risco afinal eu disse que aproxima mas não é. A ideia seria algo como incentivar-te ou alguém + a analisar pra você. Eu (eu) adaptaria um simples 7812 após uma mini análise e medições no circuito. Intuição me diz que saída que a saída poderia ser o catodo daquele diodo perto do ci.

2 horas atrás, marcoarg.udi disse:

o alarme possui um transformador que gera 16v AC, e imagino que o circuito trabalha com 12v DC.



[aphawk]

Lembrando que o alarme funciona com uma bateria de 12V, pode ser que a tensão do regulador seja menor ...



Paulo



[Ademilton]

Esta foto não mostra a placa toda, nela há uma referência de fábrica que a identifica, dê uma olhada nela, com este código eu poderei ver se tenho algo sobre este CI aqui.
