Para montar minha placa-mãe no gabinete devo remover esses espaçadores?

[Rivaille]

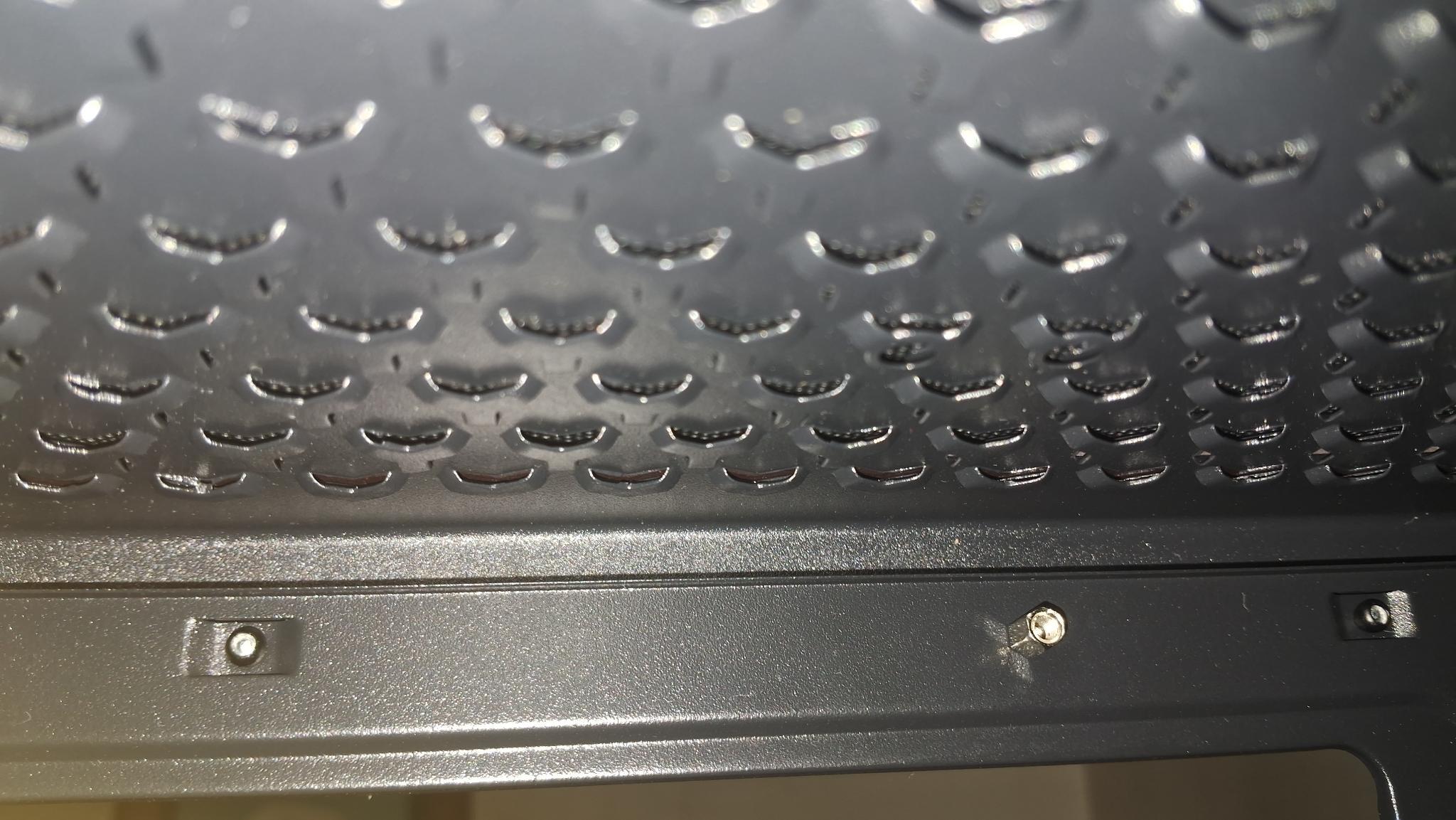

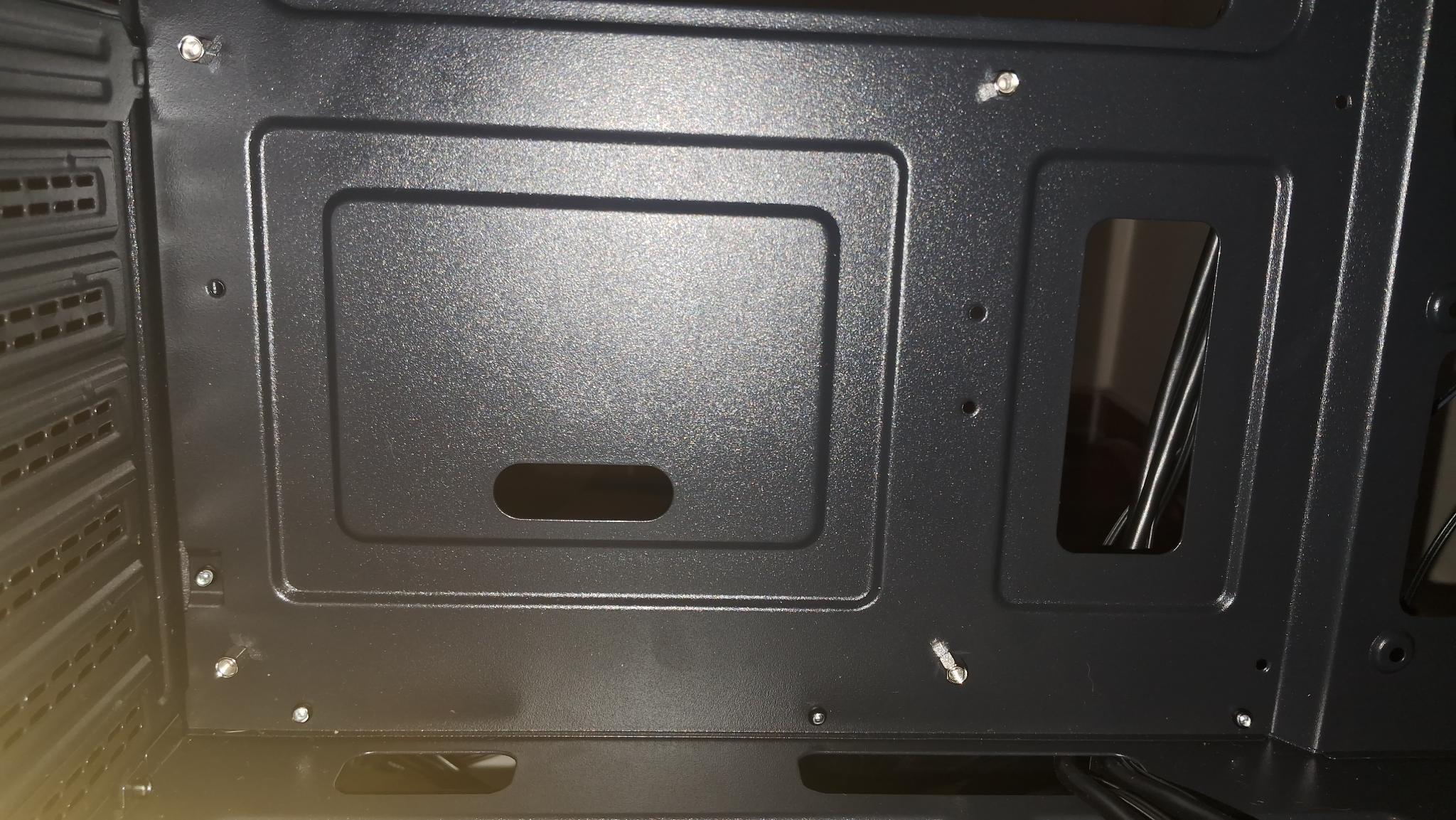

Tem esses pinos no gabinete, ele serve pra fixar a placa-mãe? Vi em um tutorial falando que era pra placa-mãe grande, mas e se minha placa for grande o suficiente pra entrar em conflito com isso? O que eu faço? Eu tiro esse pino e depois coloco no encaixe da placa-mãe?

[RonaldoXbox]

O correto é alinhar as furações de sua placa-mãe com estes 'pinos', que são na verdade espaçadores, estão ali para evitar que a superfície metálica do gabinete não entre em curto com sua placa-mãe.

Caso tenha dificuldade na hora basta posicionar a placa de forma que seus conectores traseiros encaixem no espelho, onde há um buraco na parte de trás de seu gabinete.

O processo basicamente é:

1) Colocar a placa (com cuidado) com as furações (espaçadores) alinhados com os buracos em sua placa.

2) Encontrar os parafusos que vieram com seu gabinete (costumam ter cabeça similar a um cogumelo, arredondada) e colocá-los sobre os buracos da placa-mãe (que deve estar alinhada com os espaçadores do gabinete) aí parafuse, novamente, com cuidado e atenção.

3) Certifique se que parafusou todos os parafusos (ápice da língua portuguesa) em seus devidos lugares, e que não esqueceu de um dos espaçadores e empenou sua placa.





Para maiores descrições:

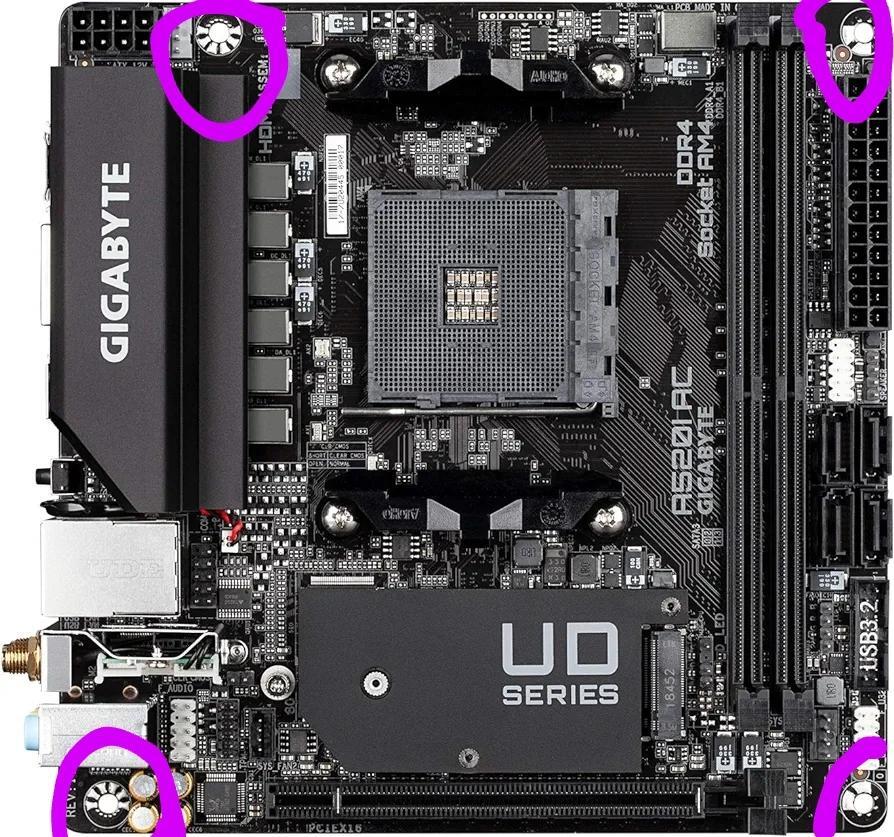

(Placa de exemplo) Esses são os buracos, variam de modelo em modelo onde são posicionados na placa.

Envie nos o seu modelo de placa-mãe e gabinete para te esclarecer melhor.

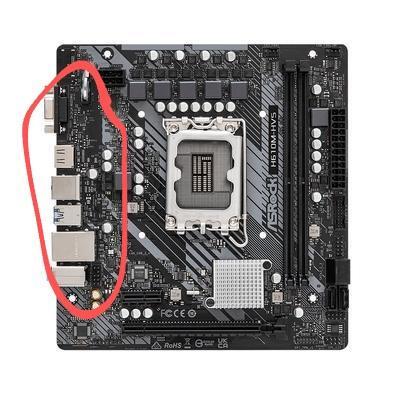

Estes são os conectores traseiros da placa, e você deve alinhá-los com o espelho da placa (dependendo do modelo virá "grudado" na placa, ou na caixa dela.

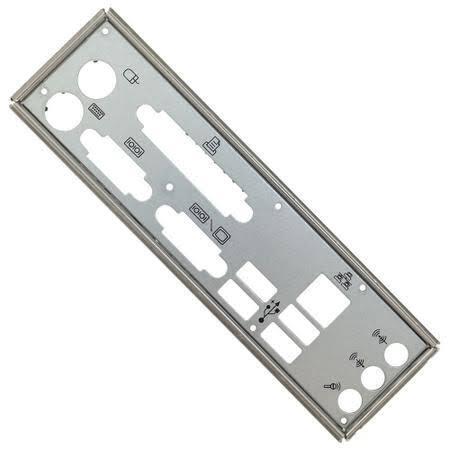

Caso no seu modelo ela seja avulsa, se parece assim



Caso ainda possua dúvidas não hesite em deixá-las aqui!

[Crixus Champion]

Qual é o modelo da placa-mãe e Gabinete?



1 hora atrás, Rivaille disse:

Tem esses pinos no gabinete, ele serve pra fixar a placa-mãe?



Esses pinos servem para impedir que a placa-mãe encoste no gabinete, o que ocasionaria curto, como dito acima.

Esses "pinos" são configuráveis, ou seja, você pode mudá-los de lugar, por isso o Gabinete tem furos sobrando.
Por que mudá-los de lugar? Porque existem diferentes tipos de Placas Mãe, de diferentes tamanhos e com furos em lugares diferentes.

Se estiver precisando de "pinos", você os encontra no aliexpress e shopee procurando por espaçadores de placa-mãe. Tem muita gente vendendo, tanto da China quanto do Brasil, e o tamanho dos pacotes varia.


[Rivaille]

@RonaldoXbox A entendi, eles servem para parafusar e deixar um espaço entre a placa-mãe e o gabinete. A minha placa-mãe é a MSI pro-vdh wifi B550

[RonaldoXbox]

Então as furações dela são diferentes:

Está vendo os "buraquinhos"? As placas no padrão mATX comumente têm 7 - 8, a sua têm 7, então deve retirar os espaçadores  (pinos) fora do lugar de seu gabinete e colocá-los na parte que indica 'mATX'.

Uma foto dele, ou seu modelo, facilita a identificação desta área.

[F4b10]

@Rivaille Quando a placa-mãe chegar e você for montar ela no gabinete, você remove esses espaçadores se necessário e coloca eles só onde bater os furos da sua placa-mãe com os furos de rosca do gabinete. se esse espaçador ficar encostando na placa em uma area que não tem furo, ele pode causar um curto e impedir o PC de ligar ou queimar algo...

[Crixus Champion]

Bela placa, uma das melhores AM4 das lojas. Mas ela é uma Micro ATX, e não Mini ATX, como você escreveu no título. Isso é relevante para quando for colocá-la em gabinetes, que considerarão a informação correta, Micro ATX, que pode também ser abreviado como mATX.
