Motor de Passo

[Sephirothi]

Estou com um motor de 4 fios.Já tentei usar diversos circuitos para faze-lo funcionar (CD 4017, ULN 2003, um arranjo incluindo 2x 7474 e 74157) mas mesmo assim nada.Alguém tem algum tipo de solução ??

[deley-_-]

Veja o tópico de fresas CNC q você vai achar inúmeras soluções...

Boa sorte!!!

[José Aíde Alberto]

Olá galera. Esta é minha primeira participação no fórum e inicio pedindo ajuda.

tenho alguns motores de passo retirado de impressoras antigas da HP e já tentei vários drivers, mas o que mais consegui foi fazer um dos motores girar de forma muito lenta. Quando aumento a rotação, ele aumenta um ruido e para de girara.

Gostaria que alguém pudesse me ajudasse a fazer meus motores funcionarem, me enviando esquemas de circuitos para isso.

Agradeço a colaboração.

José Aíde

[email protected]

[microprom]

Software para controle de motores de passo:

Se não acharam nada no forum, por favor e-mail , e enviarei um software de testes e esquemático que usa a paralela/DOS e movimenta um motor de 4 fios

5 volts, 500 mA (usei um de drive de disquetes)

a placa precisa 4 TIPs e 2 BC548

voce escolhe: numero de passos, sentido e RPM

[email protected]

[bemvenuttos]

aí MICROPROM manda pra mim esse programa também

[email protected] ou [email protected] :palmas:

[bemvenuttos]

Valeu cara!

muito obrigado

tenho muita coisa de eletrônica mas não consigo ajudar mais porque o pessoal aqui, não colocam os emails deles e ai fica difícil de mandar as coisas

tenho 25Gigas de informação (datasheet arquivos e programas)

[dwrocha]

ai meu.. pode passar pra mim esse software..??? meu email é [email protected]... obrigado...

[microprom]

Colegas do forum

Por favor aqueles que querem o software para motor de passo queiram enviar e-mail para

[email protected]

pois não consigo monitorar todos estes itens; tambem gostaria que uns passassem aos outros, para ajudar!

grato, microprom

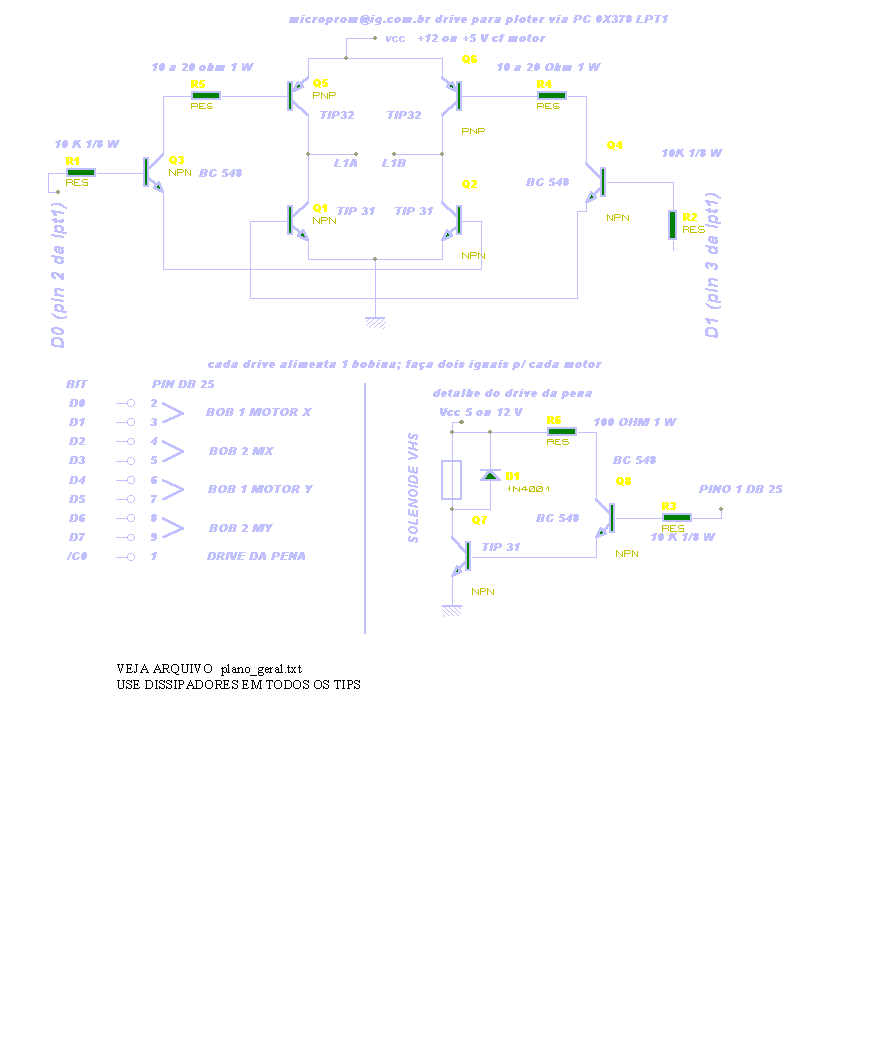

ps: o drive sch esta ai embaixo, não sei se esta legivel!

[poletto]

cara, você falou que quando você aumenta a rotação o motor para, até onde eu entendi, o teu motor ta entrando em ressonância, ou por incapacidade do motor, ou por falta de precisão do controlador que você ta usando.
