colegas estou verificando um orgao eletrônico MINAMI ME 7100, A PEDALEIRA NÃO ESTÁ FUNCIONANDO SO A PRIMEIRA NOTA E DEPOIS FICA CHIANDO , SE ALGUEM PUDER AJUDAR?

ABS

Lorival,

1-Verifique no chicote a continuidade dos fios.

2- Se os contatos forem através de chaves passe WD40 nos contatos pois podem estar oxidados ou presos.

Já é um início. Tecle o resultado.

Sds.

Iriel

[email protected]

[adamarcio]

esta com defeito ,de repente emudece umas teclas ele usa o ci ami8413vk e o outro e o ci ami 8415man alquem sabe onde acho eles.assinado adamarcio

[Iriel]

Adamarcio,

Qual o modelo do orgão?

Que notas são? Teclado superior, inferior ou pedaleira?

Veja se as notas que ficam mudas são sempre as mesmas.

Repetem-se na mesma oitava sempre ou são aleatórias.

Qto tempo depois de ligado elas ficam mudas?

Qual o histórico desse orgão?

Já foi mexido por alguém?

Sds.

Iriel

[Djal]

ola pessoal sou novo no forum e tenho duvida sobre um gambitt dx 250r que quando tocado uma nota, esta fica tocando até que outra seja tocada, e assim as demais da mesma forma obs. só no sons de orgão, acordiom e synthe

desde ja agradeço a todos

(obs.ha não consegui postar no lugar certo este é o motivo de ser aqui)

[chaves j]

Valeu amigo eu estava preçisando isto parabens,...

Ola pessoal eu tenho um orgao eletrônico da korg i 5s ele se adesafinou eu preçisaria o esquema eletrico dele ficarei grato

[PicGrabber]

PicGrabber,

Tire algumas fotos das placas e verei nas minhas anotações o que pode ser.

Iriel

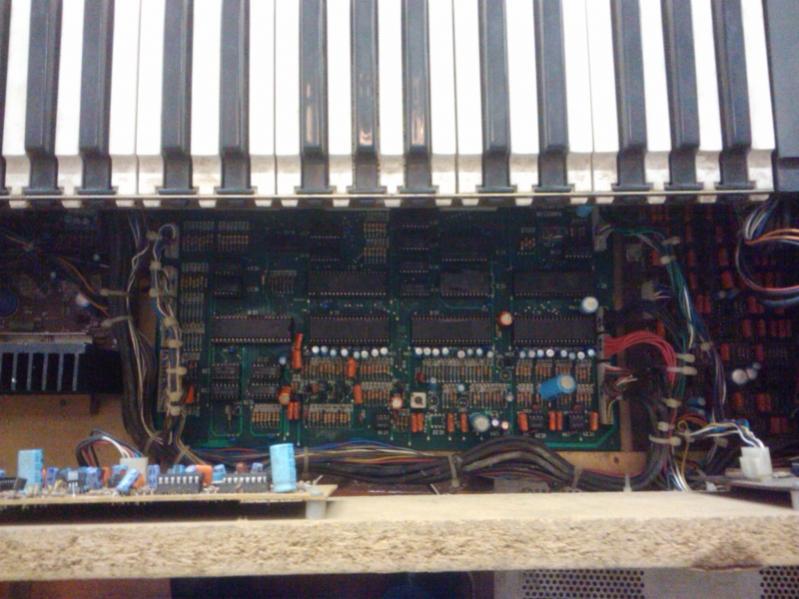

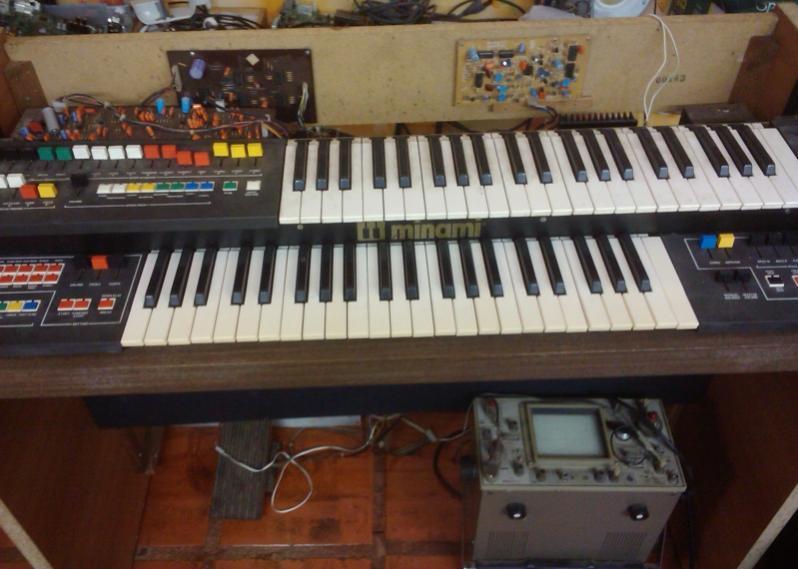

Ola Iriel.... nao sei bem quais fotos você iria precisar... tirei 2 fotos.. uma do teclado inteiro ( falta as pedaleiras que nao montei ainda ) e uma da placa principal.

Agora ele resolveu apresentar outro defeito que me deixou decepcionado... O teclado liga, da pra se ouvir que o amplificador esta ativo ( pequeno ruido ) mas nenhuma tecla funciona, nem efeito, nada... ja havia acontecido isso antes.. mas era só desligar e ligar novamente que voltava.. agora parou de vez :cry:

Fora o problema do sintetizador de efeitos que nunca funcionou....

Dicas ???

abraços e obrigado

Colegas,

Tenho 2 problemas e preciso da ajuda de vocês.

1- Órgão Gambitt DX175R. Esse órgão não tem controle de volume no painel.Preciso fazer uma adaptação instalando esse botão para que a organista ajuste o volume MASTER via potenciômetro. Ao pedal de volume caberia modular apenas o que o potenciômetro delimitou.

2- Órgão MINAMI M3R. Esse órgão não tem trimpot de volume junto ao STK080. Acho útil esse recurso pois posso controlar a potencia máxima do amplificador direto no trimpot sem interferência do usuário (já vi isso em alguns Gambitts e Minamis antigos). Ao usuário caberia apenas um ajuste fino no potenciômetro do painel.Alguém tem um desenho de como instalar esse trimpot?

Agradeço a ajuda.

Abraços a todos.

Iriel

[email protected]

Ola Iriel,

Espero estar em tempo de te ajudar...

Em relação ao M3R, pelo que vi no datasheet to STK080, o pino de entrada é o pino 1, sugestao seria voce colocar um potencionetro nessa entrada, usando fios blindados para evitar ruido.

Desconecte a linha que chega no pino 1 do STK080 e ligue um potenciometro, o valor do potenciometro para um melhor ajuste tem que ser testado, verifique com 10K, 47K ou 100K.

Como nao conheco o circuito do M3R, você pode verificar ao invés de desconectar diretamente no pino 1 do STK, pode ter alguma conexao um pouco antes que seja mais fácil para por o potenciometro.

Para o Gambit, é o mesmo circuito, porém você tem que ver qual o circuito amplificador e onde fica sua entrada, para por o potenciometro.

Para ambos os teclados esse potenciometro ira controlar o volume como um "MASTER".

abraços.

[Lorival.angelo]

Caros , estou ocm um minani ME7100, uma das teclas da pedaleiras não funciona, identifiquei uma chave tipo HHH que não funciona, detalhe não achei ela em lugar algum , santa efigenia, bras, sem chance se alguem souber onde acho.... abs

[email protected]

Lorival,

1-Verifique no chicote a continuidade dos fios.

2- Se os contatos forem através de chaves passe WD40 nos contatos pois podem estar oxidados ou presos.

Já é um início. Tecle o resultado.

Sds.

Iriel

[email protected]

valeu Iriel, testei o flat, tudo ok, identifiquei uma chave HH com problema terei que substitui-la, mas não achei..

[ddsso]

Ola, estou precisando muito do esquema eletrico do gambitt bx 20 pois tenho um e nÃo esta saindo audio, mesmo ligado e com o alto falante funcionando.

[jesuino]

ola amigos vos saudo com a sata paz de DEUS;dou assidtençia tecnica em orgao teclado epiano em belo horizonti eregiao estou com um orgao yamaha nfb35 que fuçiona e so o ritimo e os arpejos constatei duvida nos integrados ym604 24pinos eym644 40 pinos alguém sabi a ondi coplar peças para esti orgao yamaha antigo o que preçizarem na minha pouca informaçao estou pronto a ajudarem:

[aloisio ferreira]

preciso entrar em contato c/ o irmão antonio daqui de maceio,tenho um orgao da marca minami sm33 liga mas nao sai som.

boa tarde,como estou c/ um orgao parado e tem o sr antonio que concerta orgaos aqui em maceio gostarie muito de conseguir entrar em contato c/ ele p/ ver se chegavamos a umasoluçao p/ este orgao.Ele foi totalmente desmontado p/ troca de movel mas quando foi ligado navamente nao saiu som das teclas nem da pedaleira,preciso de uma resposte urgente pois ensino musica.obrigado!

[BCP]

Colega Aloisio, o Antonio tenorio não retorna ao fórum desde: Última Vez Ativo: 24/07/2009 16:45 H, Aguarde mais um pouco!, outros membros podem te ajudar!...

[amcampos]

Ariel, estou com um ÓrgÃo gambitt 250r, e o sustain estÁ disparado, entÃo aperto uma tecla e solto, e o som continua, no teclado de cima, e rÍtmo parou de funcionar, o que pode estar ocorrendo?? O q posso pra fazer pra resolver.

Aldo

[Karenvande]

Ola! tenho um minami sm-33 com problema no teclado superior não sai som,e quando pressiono algumas notas juntas sai som, e quando aperto alguma tecla ouço a nota sair bem baixa quase não da para escutar, o que será o defeito se voce pudesse me ajudar eu ficaria muito grato, estou aprendendo elêtronica.

Vanderlei Prestes.

[Iriel]

Aldo e Vanderlei,

Esses defeitos são típicos do M-208B1 ou M-108B1 usado nesses orgãos.

M208 para o teclado superior e M108 para o teclado inferior e pedaleira.

Experimentem inverter os CI´s mas cuidem com a polaridade.

Caso o defeito mude de teclado é sinal que o CI correspondente está defeituoso.

Aí é só comprar e trocar. Não tem outro jeito.

Atenção: Jamais peguem nas pernas desses CI´s pois queimam com facilidade pela eletricidade estática do seu corpo. Peguem sempre pelo corpo dele.

Teclem os resultados.

Abraços.

Iriel

[Karenvande]

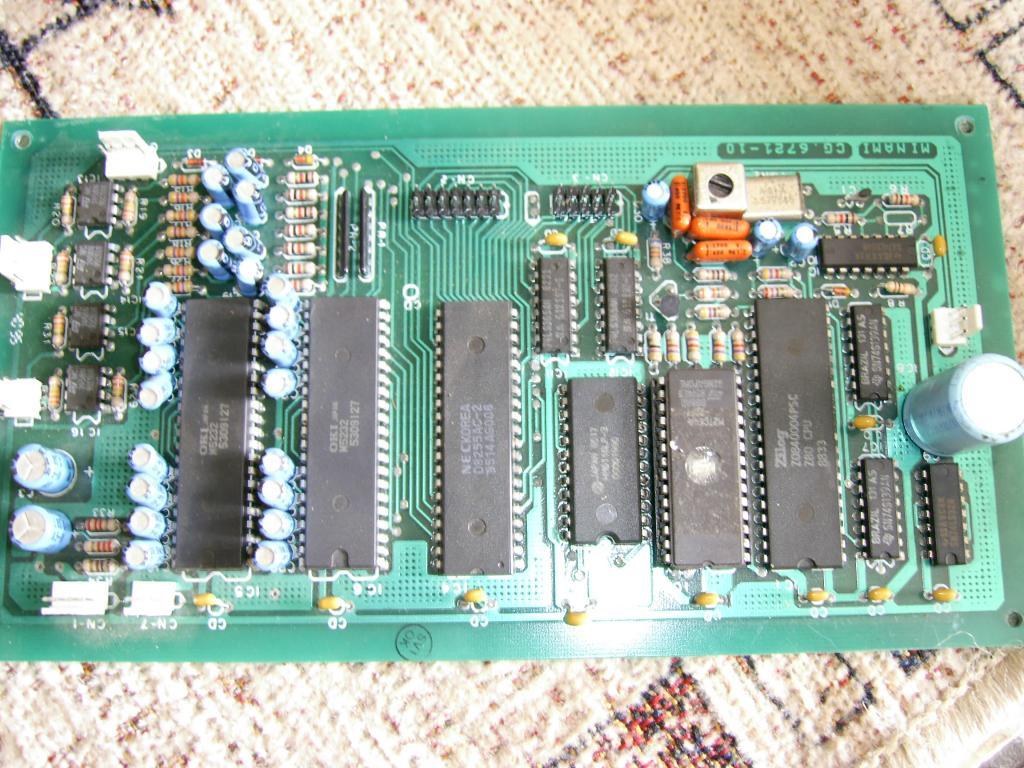

Ola! Eriel,eu não achei os CI que você me passou,aqui esta a foto da placa.

[Iriel]

Vanderlei,

Os CI´s do SM33 são diferentes do DX250R.

1-Tampe a janelinha de vidro com fita isolante. Esse ci com vidrinho é a memória gravada pela fábrica. A luz branca apaga essa memória. Caso essa memória seja perdida tem que comprar outra da fábrica.

2- Verifique as tensões dos reguladores de tensão da fonte.Caso estejam OK o problema poderá estar nos CI´s.

3- O que aconteceu com esse orgão? Qual o histórico desse defeito?

4- O Z80 CPU, 4558 e o 8255 são baratinhos. Tente trocar e veja o resultado.

5- Veja se a lâmpada do pedal de volume está OK. Se estiver queimada troque-a também.

6- Tecle os resultados.

Sds.

Iriel

[Karenvande]

ola! Eriel, na minha cidade não tem esses componentes você poderia me passar o nome de alguma loja que é confiavel comprar pela internet, que tenha esses componentes de orgãos, eu ficaria muito grato.

Sds.

vanderlei

[Iriel]

Vanderlei,

Componentes eletronicos para órgãos tente o www.tamye.com.br e fale com o Tadao.

Gente fina e talvez possa ajudá-lo.

Sds.

Iriel

[grunewjm]

Ola, a todos, queria saber se alguem poderia me ajudar com um orgao yamaha b55, ele depois de um tempo ligado, fica mudo o teclado superior, inferior e a pedaleira, o estranho é que se deixa ele ligado por um tempo e você toca uma nota do teclado superior uma vez sai som e volta a tocar emudece o mesmo acontece com o inferior e a pedaleira, e quando emudece tudo você liga o ritmo e funciona normal mente, usa stk080, ym604, ym602, ym607. ou se alguem me pode passar o esquema eletrico....obrigado

[grunewjm]

Ola, pessoal, sou tecnico en eletronica e tenho um orgao yamaha b55 que me esta deixando de cabelos em pé, agradeceria vossas ajudas, depois de um tempo ligado emudece o teclado superior, inferior e as pedaleras, mas o ritmo funciona bem, tambem nao funciona o special presents (piano,harpsichord,guitar, banjo), e um o sustain, o estranho e que passado um tempo você aperta uma das teclas superior e toca, quando você volta a tocar-la ja fica mudo e assi com o teclado inferior e as pedaleiras. esse orgao usa ci da propria yamaha o que e difícil de encontrar como ym604, ym602, ym607, se alguem puder me ajudar em algo agradeço...

[Iriel]

Grunewjm,

1-Eu começaria testando as alimentações nos CI´s antes e depois do problema.

2-Ver os conectores das placas, Um leve mau contato já corta o sinal.

3-Para os CI´s com soquete retire-os, limpe os pinos e reinstale.

Esse defeito tem cara de mau contato.

Isso já é um começo.

Tecle o resultado...

Sds.

Iriel

[Ramon Palmieri]

Estou com um Gambitt BX500, com varios probleminhas que acredito seja mau contato, pois os Cis são todos com soquete, e se nota alguma oxidação nos contatos de alguns deles. Como tem em torno de 8 placas, cada uma com função especifica, gostaria de saber se alguém consegue um esquema eletrico, ou orientativo das placas para poder linkar o defeito com a placa correta

[Iriel]

Ramon,

Esquema eu não tenho mas se contar quais são os defeitos talvez possa ajudar.

Sds.

Iriel

[Ramon Palmieri]

Ramon,

Esquema eu não tenho mas se contar quais são os defeitos talvez possa ajudar.

Sds.

Iriel

Vamos ver se consigo detalhar:

a) Modulo de Bateria quando abro o volume, aparece um ruido de baixa frequencia (limpo) com se fosse um oscilador, que aumenta a medida que abro o volume e arpeggio não funciona

no modulo de presets o "Celesta" e "Accordion", fica com um nivel de volume quase inaudivel

c) Pedal de volume não funcionava, estava com mau contato na lampada

d) algumas teclas não funcionam devido varios suporte plastico do fio de contato quebrado(ressecado) , mas isso tenho como resolver

Tirei fotos dos modulos, mas o ideal seria te passar por email, para não baixar muito a resolução

Fico no aguardo

[Iriel]

Ramon

Mande as fotos para [email protected]

Sds.

Iriel
