Indentificador de fusivel queimado

[visitamte-10]

Amigos to eu aqui de novo querendo ajuda , precisso de um esquema com led que indentifica quondo o fisivel queima ,algo assim quando o fisivel queima o led acende indentificando visualmente que o fisivel foi queimado.

Na minha residencia cada lampada tem um fusivel e são 12 fusivel de vidro de 2a 127v e uma proteção a mais alem dos dijuntor , então pensei en colocar um indentificador p/ cada um ,assim quando algum queima não fico en duvida se e o fusivel ou a lampada.

Se alguem tiver alguma ideia fico grato abraço.

[Lucas Scoppio]

acho mais fácil fazer o contrário... um led que APAGA quando o fusivel queima...

no caso basta você ligar direto na rede LOGO após o fusível (entre a fase e o neutro, ok?):

- LED + resistor.

Infelizmente eu não sei dizer agora de cabeça qual o resistor...

tipo - led = 20mA, rede = 118V cada fase...

Lei de ohm - R= V/I

R = 118/0,02

R = 5900 ohm

Deve ser coisa de 6k ohm... mas espere alguém mais aparecer por aqui, eu to só chutando o valor da corrente do led.

Se queimar o fusivel, você não terá mais fase passando ali então pronto, o led apaga, se queimar a lâmpada, você ainda tem a fase passando pelo led e caindo no neutro, então fica aceso... porém não sei como fazer para funcionar caso você não tenha o neutro! Não sei MESMO.

Tipo... geralmente só o disjuntor é o suficiente contra sobrecarga... a lâmpada costuma queimar por dois problemas principalmente.

1 - Curto circuito (fiação velha, etc)

2 - via útil.

2A 127V é para lâmpada de 180~200W 110V... e na boíssima... se você está tentando proteger uma lâmpada de 100W contra uma sobrecarga, a sua lâmpada é quem estará protegendo o fusível, uma vez que o mesmo suporta uma dissipação de potência muito superior à lâmpada de 100W. (Um fusível é a mesma ideia que uma lâmpada que não emite luz, se passar muito mais corrente ela queima... se o seu fusivel aceita mais corrente que a lâmpada então quem está agindo como limitador de corrente no seu circuito é a lâmpada e não o fusível)

Sugiro você fazer uma conta aí para descobrir qual a corrente consumida por cada lâmpada (100W ~ 1A, 50W ~0,5A ) e substituir os fusíveis de acordo com a demanda.

Lembrando, se você colocar uma lâmpada de 100W para um fusivel de 0.5A - 127V você irá queimar o fusível... os dois devem estar casados para que funcione legal (o fusivel deve ter uma margem mais alta devido às oscilações na rede...)

[Paska]

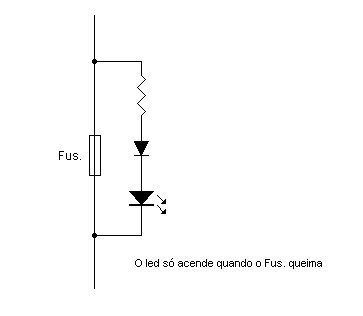

O Led só vai acender quando o fusível queimar.

[Lucas Scoppio]

ham.. pra que o diodo? o led ja é um diodo... ficou meio redundante isso...

[bacon_gustavo]

Verdade ... nao tenho certeza mais acho que nao precisa do diodo ... pois enquanto o fusivel estiver bom a corrente passara por ele, pois é o caminho mais fácil, ai se ele se romper o led irá acender ...

Eu penso assim, se eu estiver errado me avise !!!

[Lucas Scoppio]

Não vejo como o led vai acender depois que queimar... se for acender então vai passar meia fase pelo resto do cabo??? acho que num adianta muito, por favor, esclareçam isso!

[Ricardo S Ferreira]

E neste caso, o LED só irá acender se o circuito da lâmpada estiver na posição ON, senão não irá fluir corrente e o LED não acenderá, mesmo que o fusível esteja interrompido.

Eu ficaria com a primeira dica.

[visitamte-10]

Bem lucas gostei da sua ideia mais gostaria que o led acendese quando o fusivel quemase mais por questão de economia d energia ,claro que o consumo e baixicimo.

Qunto o fusivel nas lampada eles são dimencionado eu coloquei 2a mais cada um tem um valor de acordo com a lampada ,uso o fusivel para proteger os contatos dos rele que aciona as lampadas contra curto circuitos porque os dijuntores são de 10a se dar um curto o dijuntor pode desarma mais o rele vai pro pau que ja me aconteceu isso .

Eu tenho uma central que comanda todas a inluminação cada lampada com um rele e na tampa do painel tem a planta da casa e cada cômodo na planta tem um led ele acende quamdo a lampada esta acesa e todas são cntrolada pelo interupitor,controle remoto,via telefone e bem legau, ja tenho consuma das lampadas led e reles porisso não queria mais ledes aceso , mais vou pensa na sua ideia . Se alguem tiver mais alguma ta valendo abraço
