Tv não liga se tirar da tomada

[delcarlos]

Tenho uma tv mitsubishi 20" É antiga.

O problema É esse.

quando ligo a tv na tomada, tenho que esperar umas 4 horas para poder liga-la.

Se eu nÃo tirar da tomada ela funciona normalmente.

Mas se eu retirar da tomada, tenho que esperar 4 horas de novo.

ela tambem demora para aparecer a imagem, fica com a tela preta e sÓ aparece a imagem quando esquenta.

[BCP]

Colega Delcarlos, este defeito é tipico de capacitores cansados na fonte desta Tv, sem saber qual o modelo dela!, a dica é: substitua todos os capacitores da fonte com a aparência de estufados, vazados, ou com o plástico de identificação encolhido!, quanto a demora de aperecer a imagem?, não descarte a possibilidade do tubo estar cansado!...ok?

Boa sorte!...

[delcarlos]

Vou verificar, depois posto resultados

[delcarlos]

PEGUEI O MODELO DA TV É:

MITSUBICHI TC-1631

Não vi nenhum capacitor estufado, ou com aparência de ruim.

Mas retirei esses capacitor e logo logo vou troca-los.

470uF 250WV (C912)

10uF 160V (C917)

33uF 250V (C572)

100uF 25V (C564)

Tem um que não retirei que esta marcando 370V (C911), que ele é de 400V devo trocar ele também??????

[BCP]

Todos estes capacitores que você mencionou são importantes!, e eu ainda diria para você trocar também os C911 (220uF/400V), C906 (1uF/50V), C924 (2,2uF/400V) e C902 (não da para ler no esquema a capacitância dele)...

[delcarlos]

Troquei todos os capacitores mencionados acima, mas mesmo assim a tv não liga no momento.

Só acende o led e te que esperar 4 horas para poder liga-la.

O capacitor não visto no esquema era de:

4,7uF 450V (C902)

[BCP]

Muito estranho!, se não esquecemos nenhum capacitor para tráz, pode ser o próprio regulador da fonte IC991 (STR450A) com defeito!...

[delcarlos]

Dei uma olhada na placa, vi que instalei o capacitor 470uf 250V (C912).

Mas quando o retirei era de 470uf 250WV (C912)

será que esse capacitor que coloquei por engano errado pode ser o defeito da tv não ligar??

[BCP]

No esquema o C912 é realmente, de 470uF/250V mesmo!...., não entendi sua pergunta!...

Se você colocou um de valor inferior!, pode ser sim...(ele que esta provocando o defeito)

[delcarlos]

Aqui na minha regiÃo tÁ difícil encontrar esse regulador.

SerÁ que posso trocar por algum similar.

[BCP]

Colega!, também não encontrei nada a respeito deste CI!!!, tente substituir o doido zener que esta em paralelo com o capacitor C917, ele esta do pino 2 deste CI (IC991) ao terra!, vê se na Tv possui este diodo, (como no esquema tem)..., talvez seja ele a sua dor de cabeça ai!...

Boa sorte!

[delcarlos]

Botei o diodo Zener como sugerido, mas nesse local encontrei um diodo normal.

Me explique uma coisa.

Para que serve esse regulador (ic991).

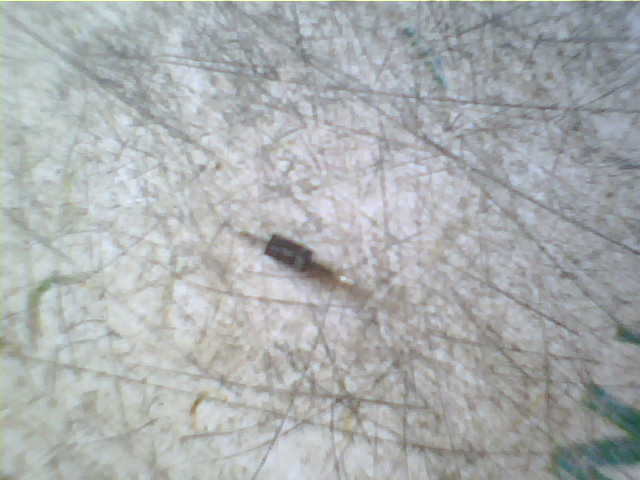

Coloquei as fotos do diodo encontrado e regulador

[BCP]

Este CI991 é o chaveador da fonte..., o diodo só se parece com um diodo comum mas ele é um zener de 5W se não me engano é de 130V, a descrição dele deve estar escrito só algo como R2M ou R2K.....

Eu estava observando o esquema e percebi que estamos atacando o circuito errado!!!, pelo esquema esta parte da fonte que estamos trabalhando só é energizada depois que o relé K771 for acionado!!!!, siga a linha do secundário do trafo T991 e substitua os capacitores de filtro dos circuitos que alimentam o processador e os outros circuitos de standby..., seriam os C772, C774, C776, e C778, (os C776 e C772 são os primeiros suspeitos!), só pode estar ai o defeito!... substitua eles e nos dê retorno!

PS: este zerner deve estar normal!, se quiser pode até voltar ele para o local!, pois como você disse!, depois dequele tempo todo de espera, a tv funciona normal!!!....

[delcarlos]

Fiz tudo certinho

troquei os capacitores pedidos.

ainda resoldei o R-915 que estava com uma solda frouxa

troquei o capacitor c902 0,47uF 450V que estava ruim

e mesmo assim a TV custa a ligar, só liga esse maldito LED.

Esperei as 4 horas e agora ela nem ligou.

Tá certo que ela não vale a pena consertar, mas como ta dando trabalho agora quero saber o que seja realmente o problema.

[BCP]

Ok! colega, aquele diodo zener você voltou ele para o lugar certinho né?, agora como eu disse nós estava atacando a fonte errada, esta etapa da fonte só vai partir quando o processador mandar o pulso de chaveamento para o rele K771, se você já trocou os capacitores que sugeri no post #13, só sobrou o regulador de 5V (IC703), pois é ele que vai alimentar o procassador..., tente substitui-lo também.

[delcarlos]

o REGULADOR ESTÁ BOM, FIZ O TESTE E ELE ESTÁ MANDANDO OS 5 VOLTS CERTINHO.

mAS VERIFICANDO O CIRCUITO VI O R-775 DE 22K QUE É LIGADO AO PINO 9, MARCANDO 7K, SERÁ QUE ELE É O PROBLEMA. vOU TROCAR E TESTAR

[BCP]

Estranho, geralmente os resistores aumentam a resistência, e ele esta na base do transistor que aciona o rele que liga a fonte principal..., monitore este pino 9 do processador e veja se ele muda de estado quando você atua no botão de power..., pode ser este processador ou a memória que esteja com problemas ai...
