Me ajudem! Controle de Volume Digital com PIC

[sandrocgrj]

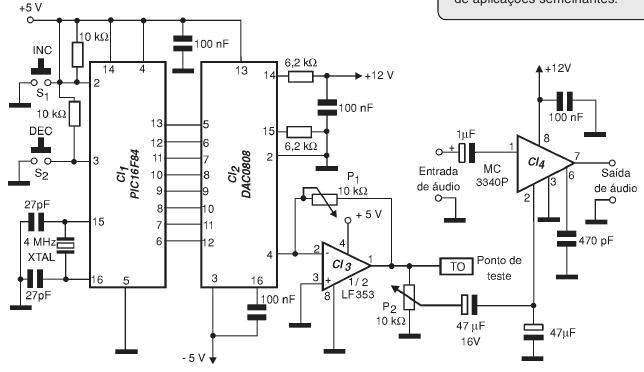

Pessoal, alguém tem o arquivo do PIC para esse projeto de controle de Volume Digital com PIC ? Vê se alguém reconhece pela foto! Se puder, coloco o nome da revista e o exemplar que saiu. Não sei se pode colocar aqui...

[Projetos_afg]

Desista disso. Compre um PIC com conversor A/D interno, muito mais fácil. O programa para o PIC vale a pena você mesmo fazer.

[sandrocgrj]

Aí que ta amigo, eu não sei criar esse programa, só queria aproveitar a ideia desse circuito para adaptar em um pequeno projeto.

Eu tenho o DAC0808 e o PIC, mas só folta o programa. Na verdade só me interessa a parte do PIC e do DAC no esquema. Podem me ajudar?

[aphawk]

Projetos_afg,

Não adianta nada o PIC ter um conversor A/D, pois neste caso é necessário um conversor D/A !

Existem maneira bem mais simples, pode-se usar uma rede R/2R na saida do PIC e eliminaria tanto o DAC como o operacional seguidor do DAC. Só seria necessário manter o CA3040.

Mas o que o nosso amigo sandrocgr precisa é apenas de um programa que faça incremento e decremento de um valor binário de 8 bits, mediante as teclas de UP e DOWN, e apresente esse número na porta de saída, e pronto...

Mas eu abandonaria o DAC, trocaria pela rede R/2R .....

Esse programa pode ser feito em BASIC, sem nenhuma dificuldade, sugiro verificar o tutorial sobre programação de PICs em BASIC usando o PSI disponível nos tópicos destacados.

Paulo

[Felipe Electronic]

Gente, so um detalhe, isso ai pode ser feito usando potenciometros digitais, da ate pra fazer uma realimentação para o MCU afim de monitorar o "cursor" do digipot.

Analisem essa possibilidade.

Abs.

[sandrocgrj]

Verdade Felipe_Eletronic, eu já tinha verificado essa possibilidade, mas me parece que não encontra esses potenciômetros digitais em qualquer loja.

Tem algum que seja bem comercial? Eu acho que já resolveria meu problema...

[Felipe Electronic]

Os MCP da microchip podem ser achados com facilidade na farnell alem do DS1820/21 da maxim que também é facim de achar.

Abs.

[sandrocgrj]

Pelo datashee é um Programmable Digital Thermostat.

Eu preciso então de um simples potenciômetro digital.

http://www.alldatasheet.com/view.jsp?Searchword=DS1821&q=DS1821

No caso, não seria melhor o DS1669 Electronic Digital Rheostat ?

http://pdf1.alldatasheet.com/datasheet-pdf/view/58516/DALLAS/DS1669.html

[Felipe Electronic]

aii carai, espera foi caca minha:

veja esse aqui:

__MCP4011

http://www.alldatasheet.com/view.jsp?Searchword=MCP4011

e aqui uma lista de digipots da maxim/dallas:

http://www.alldatasheet.com/view.jsp?Searchword=DS18

Abs.

[sandrocgrj]

Valeu mesmo cara! Acho que agora resolve meu problema.

Só vou pesquisar qual o mais comercial.

Abraços...
