Mini caixa de som USB/SD chinesa

[Airtonarl]

Siga os pinos "3" e "4" se for um Ci 8002, ou os pinos "2" e "3" se for um Ci 4558...

Você pode encostar a ponta do dedo nos capacitores que são ligados nestes pinos para conferir...

Depois de encontrar, voce deve isolar está entrada do restante do circuito...



 A maioria destes aparelhos tem entrada "AUX"



[Jadsom]

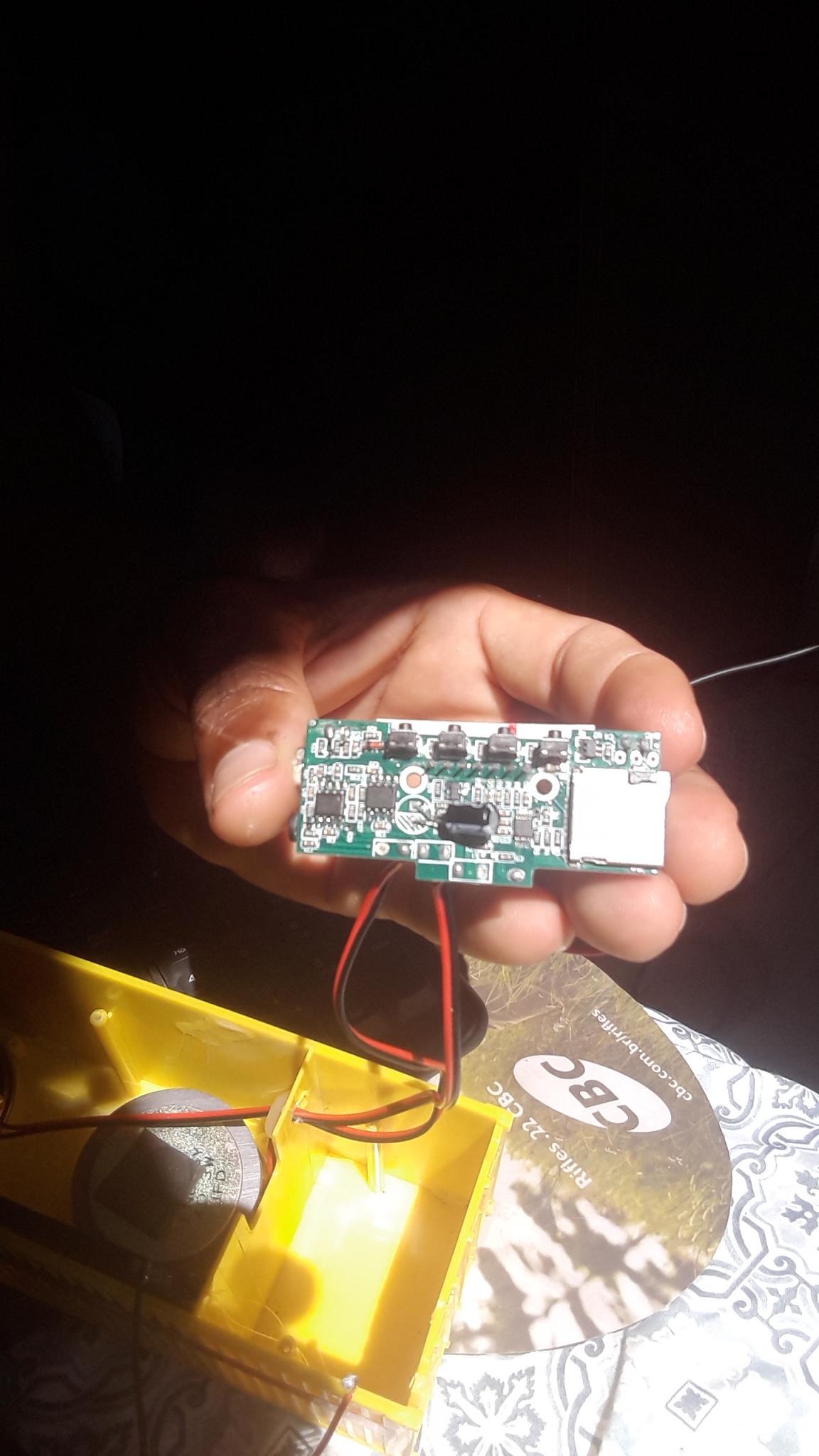

@Airtonarl oh meu amigo,  obrigado, mas n é nenhuma dessas não, é a "WS 5281R - V2.0".

[Airtonarl]

1 hora atrás, Airtonarl disse:

8002



1 hora atrás, Airtonarl disse:

4558

Esses são os circuitos integrados amplificador mais usados nestes aparelhos...



25 minutos atrás, Jadsom disse:

WS 5281R - V2.0

Isto  é a referência da placa certo?

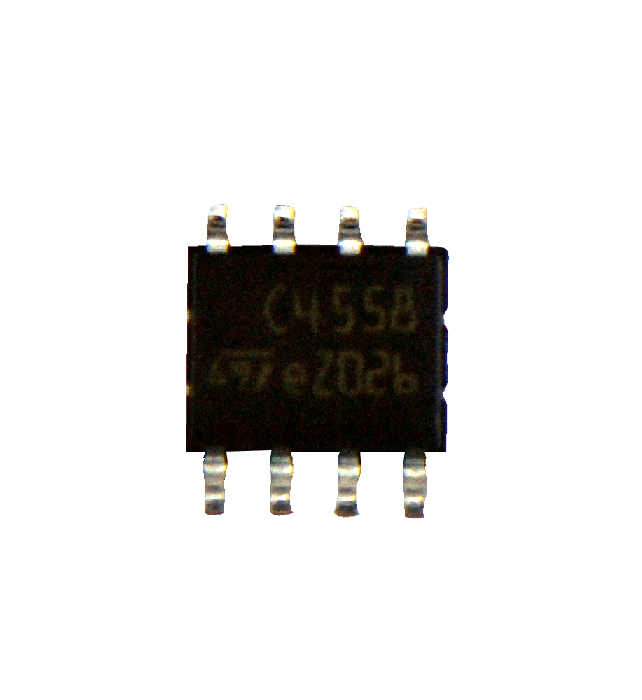

Veja se ela possui um destes Ci's:



[Jadsom]

3 horas atrás, Airtonarl disse:



Esses são os circuitos integrados amplificador mais usados nestes aparelhos...



Isto  é a referência da placa certo?



Veja se ela possui um destes Ci's:

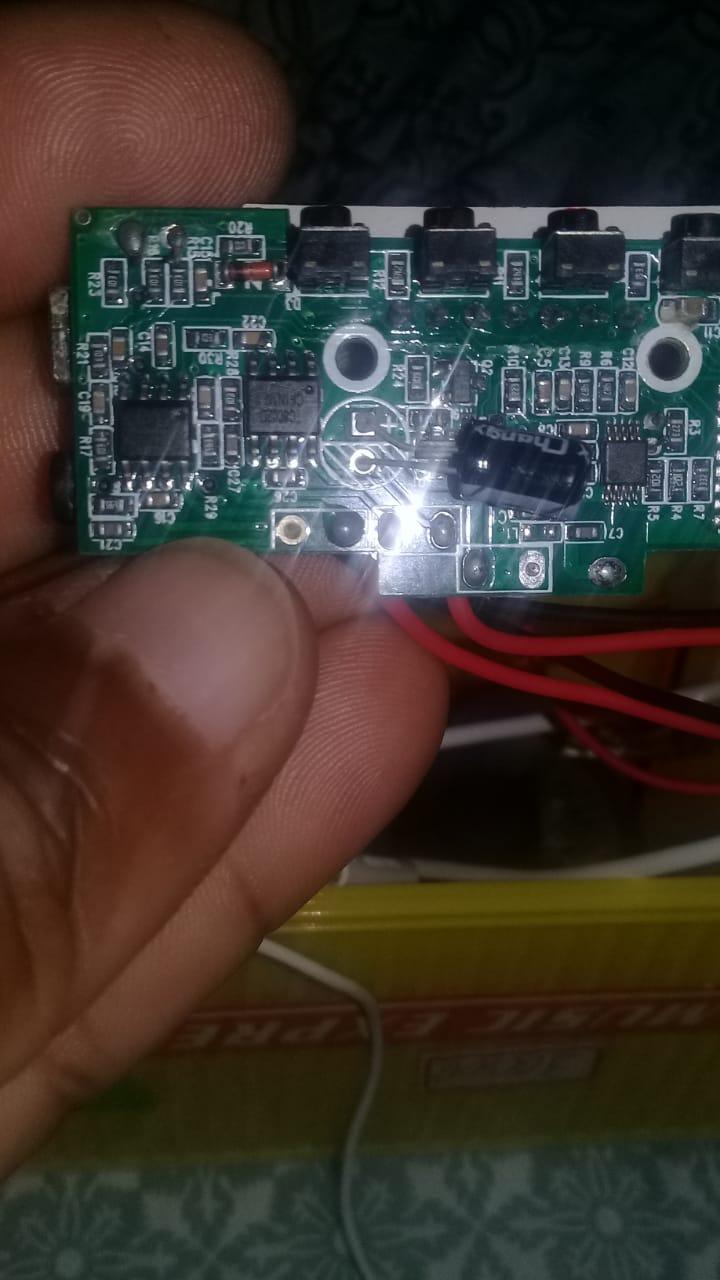

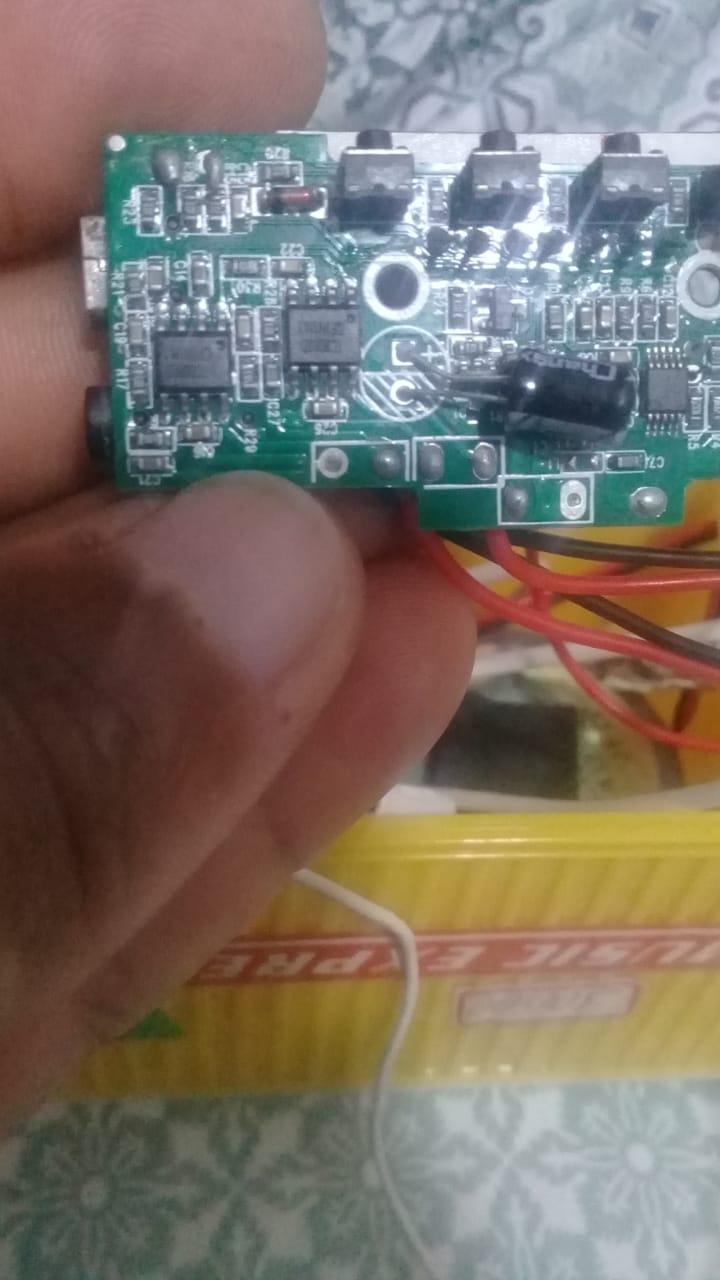

Eu vi aqui é o 8002 são 2

adicionado 2 minutos depois

@Airtonarl aqui são 2 CI de 8002

[Airtonarl]

3 horas atrás, Airtonarl disse:

Siga os pinos "3" e "4" se for um Ci 8002



3 horas atrás, Airtonarl disse:

Você pode encostar a ponta do dedo nos capacitores que são ligados nestes pinos para conferir...

Depois de encontrar, voce deve isolar está entrada do restante do circuito

algumas vezes eles invertem a entrada do sinal, mas ela vai ser em um desses dois pinos(terminais)

[Jadsom]

[Airtonarl]

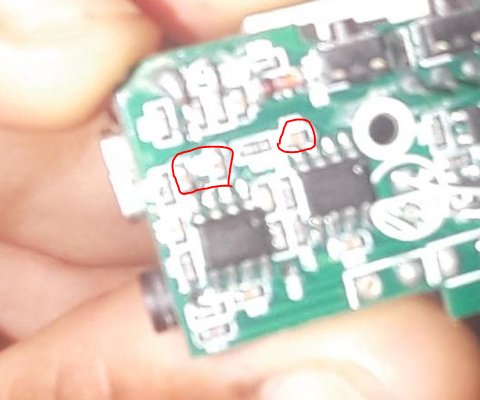

são esses os capacitores... faça o teste que falei com a ponta do dedo.

onde o barulho ficar mais alto é o ponto correto da entrada de sinal.



PS: não esqueça de isolar esta entrada do restante do circuito para que as outras funções não interfiram no áudio...

      não ligue a entrada do sinal direto no pino do Ci( o sinal deve passar pelo(S) capacitor(es) que marquei...



[Jadsom]

@Airtonarl teria como me mandar um diagrama de como estar fazendo essa ligação, sou pouco leigo no assunto eletrônica mas sou bastante curioso. Afinal, minha área também mexe um pouco disso q é eletricista técnico. Desde já agradeço pelas informações e o apoio.

[Airtonarl]

Você fez o teste que falei?

Está placa está funcionando?

Se sim,

Tire uma foto nítida desta área onde tem os Ci's e os capacitores que marquei e poste aqui...



O diagrama é este abaixo, mas como disse, ele pode ser montado de outro jeito... Tem que ver aí no seu circuito...



Não esqueça da foto.



adicionado 7 minutos depois

13 horas atrás, Airtonarl disse:

Siga os pinos "3" e "4"



[Jadsom]

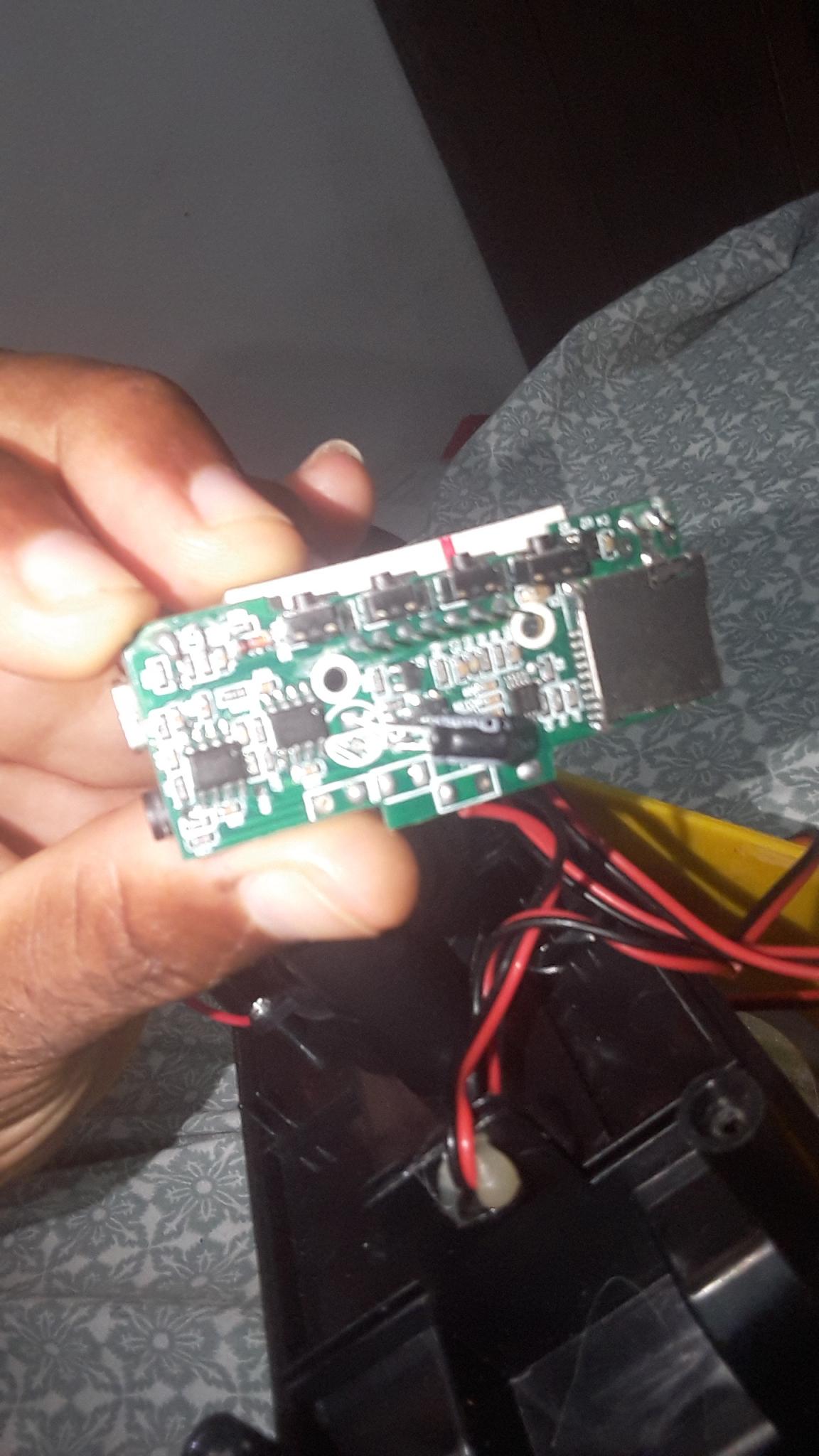

@Airtonarl @Airtonarl

[Airtonarl]

a imagem não precisa pegar a placa toda, apenas a área abaixo...

porém tem que ser uma imagem nítida, que seja possível ver as trilhas...



3 horas atrás, Airtonarl disse:

Siga os pinos "3" e "4"



[Jadsom]

6 horas atrás, Airtonarl disse:

a imagem não precisa pegar a placa toda, apenas a área abaixo...

porém tem que ser uma imagem nítida, que seja possível ver as trilhas...







[Airtonarl]

De acordo com o esquema, os resistores de sinal da sua placa sao R30 e R21...

[Jadsom]

3 horas atrás, Airtonarl disse:

De acordo com o esquema, os resistores de sinal da sua placa sao R30 e R21...

Então no caso, posso soldar o fio de saída de áudio do pc nesses resistores? E qual é o que tenho que isolar ?

[Airtonarl]

Sim, mais antes deveria fazer o teste que recomendei para confirmar...



Um lado do resistor está ligado ao pino do Ci 8002, você deve soldar do outro lado e depois romper a trilha que sai deste lado que você soldou...



Mas faça o teste de encostar a ponta do dedo onde você vai soldar e ver se sai som...

[Jadsom]

8 horas atrás, Airtonarl disse:

Sim, mais antes deveria fazer o teste que recomendei para confirmar...



Um lado do resistor está ligado ao pino do Ci 8002, você deve soldar do outro lado e depois romper a trilha que sai deste lado que você soldou...



Mas faça o teste de encostar a ponta do dedo onde você vai soldar e ver se sai som...

Certo irei fazer esse teste, estava sem um carregador compatível e hoje o dia foi puxado.

[Johnny Bravoo]

Caramba! Esse tópico já tem uma década, fico imaginando se as primeiras do post ainda estão "vivas" rs. Vou deixar umas dicas aqui de assistência (vendemos caixinhas de som e as vezes compensa mais consertar do que esperar o vendedor trocar):

1-Ressolde todos os botões e conector de carga, pois a solda sem chumbo (RoHS) acaba quebrando e os botões afundam, além de acabar puxando as trilhas que já são frágeis;
2-Você pode usar bateria de qualquer celular que caiba na caixinha, quanto maior o mAh dela, melhor. Essas caixinhas costumam funcionar de 3.5-5.5V, o que dá uma folga para usar praticamente qualquer bateria (até uma 18650 que você acha em lanternas ou dentro das baterias de notebook)
3-Se você comprar um XertMt (clone da JBL Xtreme) e adicionar dois tweeters, o som fica magnífico! Se usar os alto-falantes de uma JBL original então, fica show de bola
4-Se sua caixinha de som faz o famoso toque: "The bluetooth device is ready to pair" com a voz chinesa, ela é uma Jieli AC6905 ou compatível e é bem provável que consiga um esquema ou algo de que precisa na internet, se baseando por isso. Acredite ou não, é uma das melhores controladoras baixo custo (minha opinião!!)

Se quer comprar uma caixinha barata, compre a WSTER ou Altomex WS-887, são os modelos "originais", tem um som excelente com baixíssima distorção e a bateria dura uma eternidade! Pra ter uma noção, ouço em um volume +/- baixo e ela dura em torno de 12h-13h, sendo que a maioria das que já testei acabam a bateria com 5h de uso. Mas lembrando: tem que ser de uma dessas marcas!! Elas usam bateria de lítio 14500 e possuem um pequeno radiador de som na parte de baixo que dá um sonzinho legal.
