karmafire

ASUS P5AD2-E Deluxe, trocar mosfets?

Recommended Posts

Estou com uma Asus P5AD2-E Deluxe com dois mosfets "quebrados" (um está ao meio, parece que levou uma martelada) e uma GeForce 6500 com um capacitor vazado.

Primeiramente, sem abrir o gabinete, consegui passar um antivírus rapidinho antes do PC travar e estava infestado de tudo. Em modo de segurança fiz backup e formatei. Após instalar os drivers da GF deu tela azul e recomeçou a travar logo no início, mas em modo de segurança, de novo, tudo ok.

Abri e vi o capacitor vazado na placa de vídeo e testei com uma Radeon 4500, instalei os drivers e o Catalyst e funcionou normalmente.

Como a placa-mãe tava bamba resolvi pôr uma tarracha extra, ao retirá-la um dos mosfets quebrados caiu e vi o outro seguro apenas por uma perninha.

Ligando pro dono pra informar o problema, fiquei sabendo que o indivíduo serrou o pino terra do cabo da fonte pra conseguir enfiar na tomada, direto (o PC veio sem cabos, usei um meu).

Bem, é (era?) um computador extra e ele nem quer saber de gastar meio centavo pra arrumá-lo, então ficou pra mim, e eu gostaria de reformá-lo pra dar pro mei pai substituir a lataria PCChips-512 DDR-CeleronD dele :)

Então a questão é, como trocar esses mosfets? Um deles tem soldas finas, assim como o capacitor da GF, e acho que com paciência consigo tirá-los sem danificar as placas, mas o outro mosfet só tem furinhos, nem consigo ver a solda. Existe alguma maneira "caseira", isto é, sem ter que comprar algum equipamento extra, de retirá-lo?

E onde mais, fora a Farnell Newark, seria possível encontrar mosfets? Não achei esses modelos lá (são os http://www.alldatasheet.com/view.jsp?Searchword=09N03LA e http://www.alldatasheet.com/view.jsp?Searchword=70T03H).

E outra, tem como saber o quê exatamente eles fazem? O PC funciona normalmente com outra placa de vídeo mesmo sem eles, nem tela azul nem nada :confused:

Foto (ruinzinha):


Compartilhar este post


Link para o post
Compartilhar em outros sites

Ja consegui tirar usando uma estação de ar quente mas não encontrei o componente para substituição:(

falam que da também com doi ferros de solda mas eu nunca fiz isso....

Falou

Compartilhar este post


Link para o post
Compartilhar em outros sites

Qual é o processador que voce ta usando?

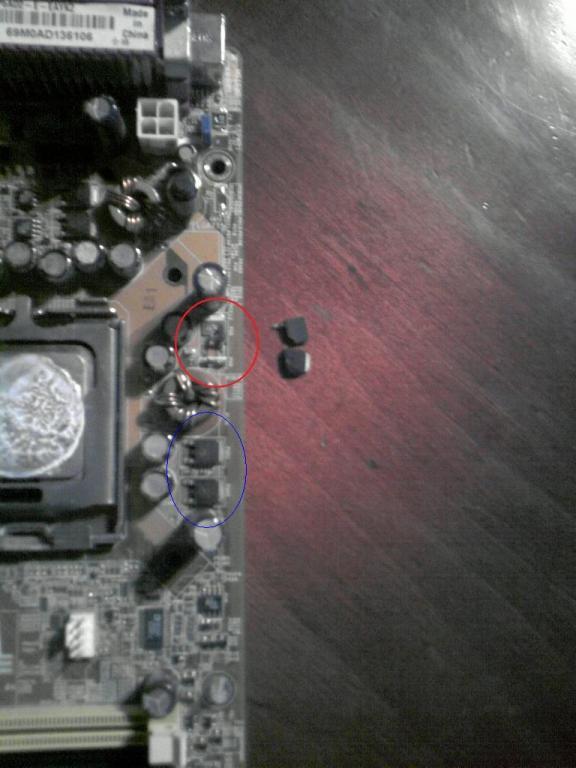

olha se os dois mosfets que eu circulei de azul é igual aos mosfets danificados?

tem como saber o quê exatamente eles fazem?

Esses mosfets fazem parte do cicuto de alimenteção do processador

posta uma foto da VRM da Cpu (igual a foto da placa mãe com pcb azul) com o maximo de qualidade possivel porque essa sua passo longe da qualidade :D

Se eles forem iguais acho que da para fazer uma ganbiarra bem funcional :devil::eek:



Compartilhar este post


Link para o post
Compartilhar em outros sites

Você não tem uma placa mãe queimada, que possa tirar os MOSFETS para aproveitar nesta placa? É díficil comprar componentes de placa mãe, se você for de SP pode até achar na capital, mas é díficil.

Na dúvida verifique no www.alldatasheet.com se é equivalente (tensão/corrente).

Compartilhar este post


Link para o post
Compartilhar em outros sites
