Projeto de controle de Temperatura.

LjMot · 8 de maio de 2011

Olá, então, eu estava estava querendo fazer um projeto de controle de temperatura, usando um LM35, comparadores LM358 conversor AD (ainda não sei qual), ATT89S52 (não conheço a linguagem C por isso 8051 hehe), e outros ( o que precisar).

A ideia:

No comporador será ligado um divisor de tensão (ainda não dimencionei, mas será feito de um potenciometro e um resistor fixo) na entrada não-inversora e a saída do lm35 ligado na entrada-inversora. Através do potenciometro, que estaria ligado a um conversor AD, 8051 e Display, eu controlaria a temperatura que o sistema ligaria. por exemplo: eu ajusto o potenciometro para 30ºC e quando a temperatura do LM35 chega a 30ºC liga uma cooler. Mas para o cooler não ficar ligando/desligando o tempo todo, teria uma histerese, por exemplo: liga o cooler no 30ºC mas desliga apenas no 28ºC.

A saída do comparador estaria ligado a um ampop e este em um relê que liga o cooler.

O Problema (hehehe):

Não sei mexer com conversores AD, já pesquisei sobre, e achei uns, ADC0804, ADC08031 entre outros, mas eu não consigo fazer eles funcionarem, não sei o que certos pinos fazem.

O maior problema é a parte do potenciometro, porque o conversor AD terá que pegar a tensão nele, converter e o 8051 modificar o valor da tensão para um número em bcd para os displays.

Gostaria de saber se alguem poderia dar uma ideia de como fazer a parte do potenciometro e como usar os conversores AD.

Grato.

MatheusLPS · 8 de maio de 2011

Se vai usar um conversor AD para mostrar em displays, nao há necessidade de usar um comparador.

você pode usar o proprio 8051 para fazera lógica de controle da temperatura. Se você usar o 8051 só para mostrar valores, estará desperdiçando eles.

Ainda mais achando q o 8051 é bem antigo, prefiro um PIC básico.

Falou

LjMot · 8 de maio de 2011

Então, dei uma pesquisada, e li que tem PIC's com conversores AD, mas não sei se é verdade hahaha.

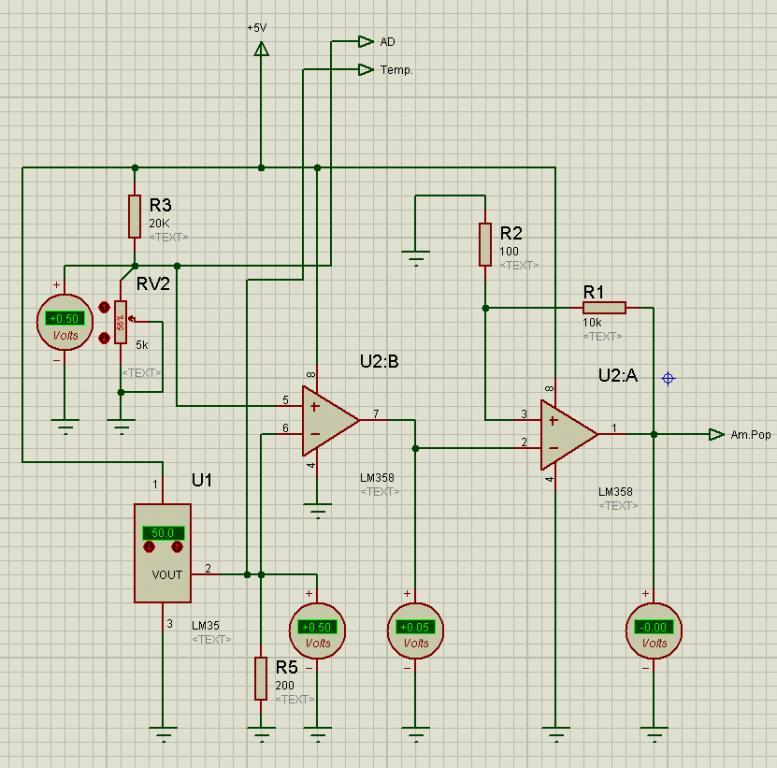

Então, o circuito que eu fiz, é mais ou menos o que vai ser.

O output AD seria onde eu escolheria a temperatura que eu quero através da tensão no potenciometro de 5k. (range de 0 a 0.9V).

O output Temp seria onde mostraria a temperatura do objeto/local.

O output Am. Pop. seria onde ligaria um ampop para a ativação do cooler por um relê.

Eu não sei mexer no PIC, mas eu posso vir a mexer para a conclusão deste projeto. Por isso tinha dito que usaria a familia 8051, mas não lembro muito assembly, aprenderia C para o PIC!

EDIT: A saída do ampop só liga quando a tensão do LM35 for 40mV maior que a do divisor de tensão, por causa da histerese.
