Led com pic 16F877

[SuperBond]

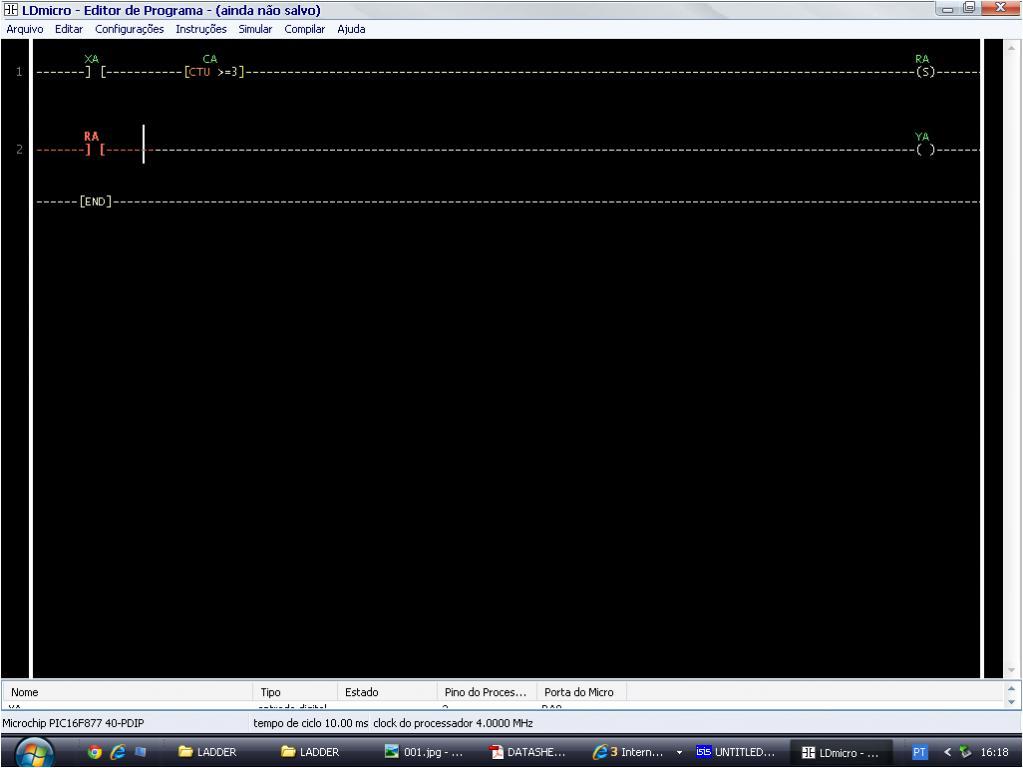

Olá, estou aqui às voltas com circuito com PIC 16F877 que deve controlar um led, acendendo na terceira vez que aperta um botão. O programa que controla o PIC foi feito em ladder e é super simples, só pra testar se o pic executa mediante uma condição. Simulei no ld-micro e também no Proteus 7. Até aí tudo OK.

Mas na hora de colocar no protoboard, não funciona. Parece que o pic não executa nenhuma condição.

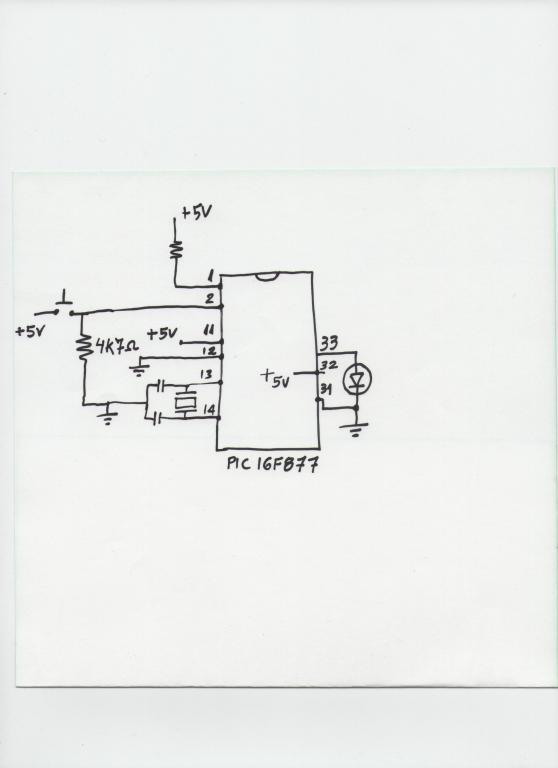

Fiz um esboço do circuito. Nesse circuito depois de se acionar 3 vezes o botão, o led deveria acender e ficar aceso. É assim que acontece na simulação. Não sei onde está o problema.

As ligações nos pinos são:

pino 1: +5 V com resistor de 10K controlando a corrente

pino 2: botão que fornece sinal de + 5V na entrada, com resistor de 4K7 ohms

pino 11: alimentação de +5 V

pino 12: GND

pino 13 e 14: cristal oscilador de 4MHz com dois capacitores de 15 pF em parelelo .Aterrado.

pino 33: saída de sinal para o LED aterrado

pino 32: alimentação de +5V

pino 31: GND

Alguma ideia do porque dele não executar a condição de só acender o LEd após acionamento por 3 vezers do botão ?

[MatheusLPS]

Esse circuito está correto:

Mas veja que você precisa colocar um resistor de uns 100 ~150 ohm na saída do PIC indo para o led.

Outra coisa é você colocar um capacitor de um valor médio, uns 47uF... ou um da ordem dos nano farad na alimentação bem próximo ao PIC.

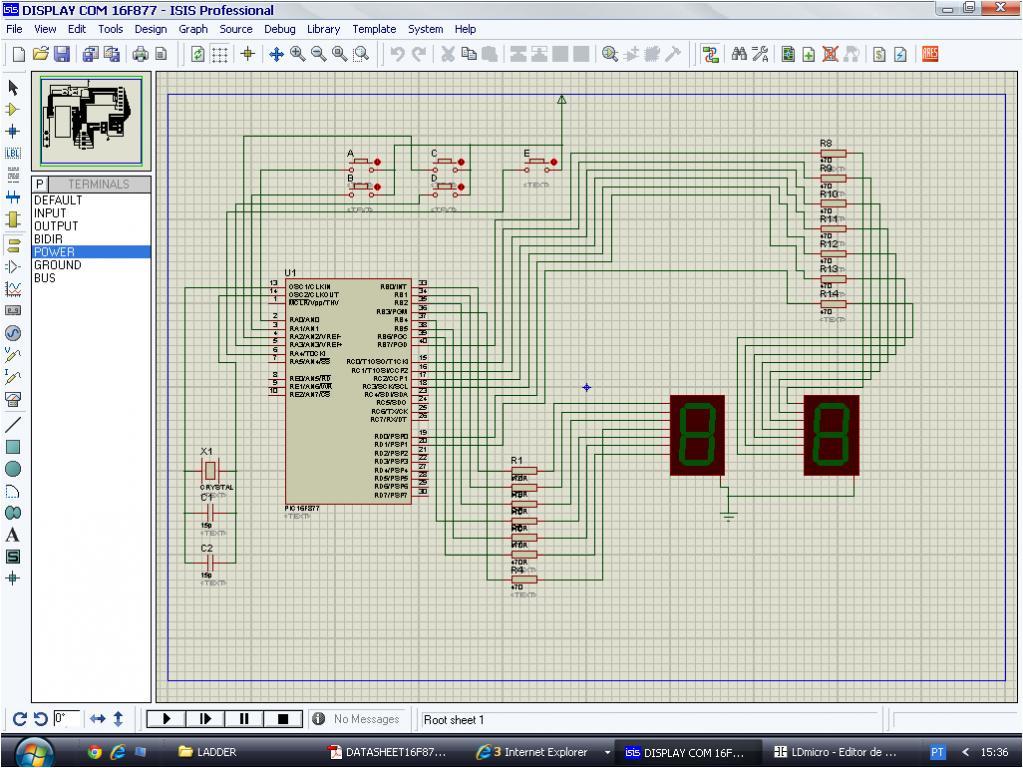

O outro circuito está errado, aquele do proteus.

Falou

[SuperBond]

Achei o problema. É uma questão de diferença entre os PICs. Diferença que passou batido.

Eu tenho dois 16F877, mas não reparei que um deles é 16F877A. Então o codigo que fiz pro 16F877 eu estava usando no outro. Aí tava dando zica. Reparei no detalhe quando o PICKit identificou o 16F877A. Agora tá tudo OK.

Valeu
