Tudo que Felipe Alves 2207 postou
-
então esses dias eu tava mexendo em pré feito com um transistor fet (esquema padrão com o sinal saindo no dreno), e na saturação ele começa a deixar a crista da onda mais arredondada (parecida com a senóide da válvula/segundo harmônico), deixar ele amplificando saturado por muito tempo ajuda a diminuir a vida útil do fet????
-
Nas conexões de saída de uma mesa de som do tipo ''master out'', qual seria aproximadamente o valor máximo da tensão rms que sai dela?? Os amplificadores operacionais das mesas quase sempre são alimentados com 15v simétricos, e isso permitiria um valor gigante de tensão para os padrões de áudio, vendo essas imagens do wikipedia achei meio esquisito..... Resumindo, posso considerar esses números do wiki mesmo????
-
@Renato.88 @aphawk @Andreas Karl O que vcs acham de ''fazer um regulador'' tipo esse da imagem, ignorando a questão da praticidade de um regulador já pronto (fisicamente falando: poucos componentes externos e tamanho reduzido) a estabilidade seria boa ou pelo menos próxima de um 78xx da vida usando poucos componentes ? (OBS. eu sei que um 78xx da vida tem vários transistores com diferentes funções dentro dele kkkkk)
-
@Andreas Karl Na verdade até o reguladores lineares estão esquisitos, por isso vou colocar o boost de corrente já para evitar problemas futuros. BD139 e 140 o pessoal tá correndo deles ultimamente. Comprei alguns em uma loja da Shoppe da Indonésia e eles me parecem serem bons, até esses dias era 10 reais a unidade kkkkk
-

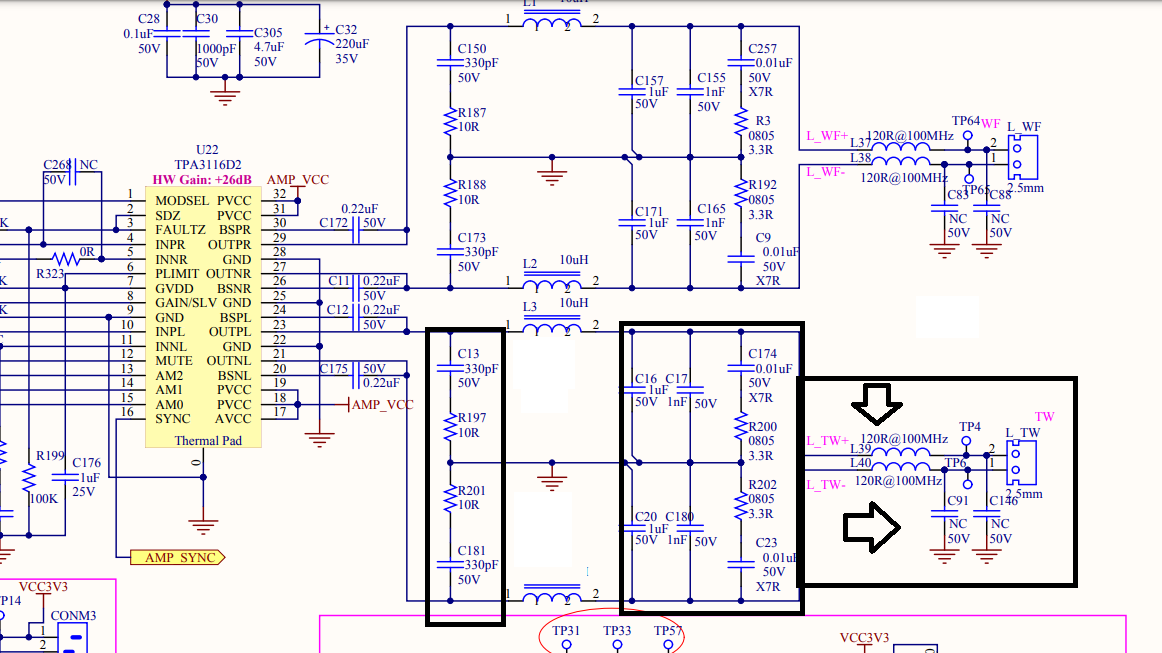

Amplificador TPA3118 cortando o som
Felipe Alves 2207 respondeu ao tópico de Marmaduke1977 em Equipamentos de som e home theaters
O certo mesmo era você descobrir o modelo do CI amplificador de saída da plaquinha decodificadora. Assim você procura o datasheet dele e descobre quais são os pinos de entrada de áudio. E dali você puxaria para a entrada da TPA. -
Pessoal eu gostaria de comprar um transformador para um amplificador, como eu sei do rendimento do mesmo, gostaria de ter uma noção de qual transformador comprar em relação a corrente. Vejam só: a tensão do secundário em tese tem 24vac e a corrente de 5A ou seja, 120VA. Já após a retificação, os 24vac vão para aprox 33vdc com a mesma corrente de 5A e aí são 165w. Qual dessas potências devo considerar ?
-
Um gerador de funções do tipo DDS, de 8 Bits,pode gerar bons sinais ?
Felipe Alves 2207 respondeu ao tópico de Felipe Alves 2207 em Eletrônica
@.if Interessante, eu procurei muito na internet o modelo em si, e só achei dois vídeos péssimos, por isso desisti kkkkk de procurar. Aliás, eu até comprei o aparelho, porém o maldito do vendedor do Aliexpress resolveu cancelar a venda por que não tinha mais o produto em estoque,o problema é que na lista de produtos dele está lá o produto, porém mais caro kkkkkkkkkkkkk -
Como calcular o resistor da corrente de repouso
Felipe Alves 2207 respondeu ao tópico de Felipe Alves 2207 em Eletrônica
Capacitor* -
Bom pessoal eu achei um gerador de funções do tipo DDS de 8 bits bem barato, ele vai até 5Mhz (embora eu não use frequências acima de 500Khz). Gostaria de saber se pelo fato dele ser de apenas 8 bits, até qual frequência em tese ele pode gerar um sinal senoidal bonito levando em consideração somente essa limitação.
-
Como calcular o resistor da corrente de repouso
Felipe Alves 2207 respondeu ao tópico de Felipe Alves 2207 em Eletrônica
@aphawk @aphawk Eu ainda vou tentar extrair alguma solução para a minha gambiarra, eu vou usar outro amp op como ''pré amp inversor '' ganho 1 mesmo, e vou jogar a saída dele no circuito acima na entrada inversora. No Multsim resolveu o problema de atenuar as frequências baixas vamos ver na vida real. Eu vou tentar fazer pré com o TL072 que me parece ser original, se der certo e pouco ruído, eu compro outro NE5534 faço esse pré de novo kkkkkk. -
Como calcular o resistor da corrente de repouso
Felipe Alves 2207 respondeu ao tópico de Felipe Alves 2207 em Eletrônica
@aphawk Eu imagino, e provavelmente eu vou montar um circuito convencional com fonte simétrica de verdade sem gambiarras kkkk, sendo do Elliott então vou guardar com carinho kkkk -
Como calcular o resistor da corrente de repouso
Felipe Alves 2207 respondeu ao tópico de Felipe Alves 2207 em Eletrônica
Funcionou pessoal,com algumas ressalvas, montei conforme o @MOR indicou com exceção do TL082 que foi trocado por um NE5534 e do capacitor de 470pf. A corrente de repouso com ele frio ficou entre 50 e 60mA aproximadamente. O resistor que vai entre o divisor de tensão e o terra é essencial, sem ele fica um ruído bem chato, porém, ao coloca-lo o ruído some. O problema é que, ao ligar um potenciômetro para regular o volume, ele vira um controle de tom, ao abaixar o volume somem as frequências altas e passam somente as baixas, ao abrir o volume no máximo os agudos aparecem. Já pensei, em algumas possibilidades para resolver, porém em quase todas eu precisaria de mais um op amp, e pelo fato do NE5534 ter um ruído muito baixo não queria acrescentar outro para tentar resolver isso, aumentando assim o ruído. Observação: a carga usada foi de aproximadamente 10 ohms. O sinal eu acredito que ficaria um pouco mais alto, o nível celular não conseguiu clipar a onda. -
Como calcular o resistor da corrente de repouso
Felipe Alves 2207 respondeu ao tópico de Felipe Alves 2207 em Eletrônica
@alexandre.mbm O que eu adicionei foi o divisor de tensão R1 e R2, o C3 para bloquear a tensão dc e o a rede zobel com R10 e C4, no circuito original era alimentado com +/-9v e o valor de R9 e R8 era 4k7. -
Como calcular o resistor da corrente de repouso
Felipe Alves 2207 respondeu ao tópico de Felipe Alves 2207 em Eletrônica
@aphawk A minha ideia era colocar pelo menos uns 350mVrms ''de pico'' na carga, isso já é suficiente para mim. Na verdade eu vou usar um NE5534 que aparentemente é original (comprei na indonésia kkkk), vou montar esse circuito na vida real agora é só esperar pelos componentes. @MOR Simulei e funcionou bem, até demais, vamos ver na prática qual será o resultado, como dito anteriormente a minha ideia é jogar aprox 350mVrms na carga. No simulador chegou a passar de 1vrms então a chance de dar certo é grande. -
Bom pessoal, o circuito abaixo é uma adaptação de um circuito que funcionava com fonte simétrica de +/-9vdc para funcionar com fonte assimétrica de 9V, procurei mas não achei na internet alguma coisa a nível de calculo relacionado para esse circuito em específico que usa dois diodos e dois resistores.Como calculo o valor dos resistores R9 e R8 (na imagem eles estão com valores aleatórios)?. E sobre o os 4,5v dc que está entre os diodos ele influência em algo?.
