André_André alterou sua foto pessoal
-
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
@albert_emule Sim. -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
Boa noite, pessoal. O transformador funcionou com o novo número de espiras. Obrigado! -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
Obrigado, pessoal! Irei considerar as dicas que vocês deram e testar novamente. -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
@albert_emule Obrigado! Vou testar com esse número de espiras. -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
Acredito que seja 1,81 cm2 nesse caso. Para não haver dúvida, conferi com essa calculadora: https://totalcalc.com/181-mm2-to-cm2 -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
@albert_emule Esse núcleo mesmo que utilizei. -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
@albert_emule Medindo, é algo próximo de 1,8 cm2. Seria o Ae, correto? -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
@albert_emule @rjjj Buscarei realizar os testes com mosfets para ver se há alguma mudança no comportamento. O gerador de funções não alertou nenhum problema durante o teste. Utilizei uma carga de 1k Ohm no secundário, o que não mudou o comportamento do sinal. Vocês acham que poderia ser a pouca quantidade de espiras nos enrolamentos? Talvez dobrar a quantidade em cada um deles poderia aumentar a indutância? -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica

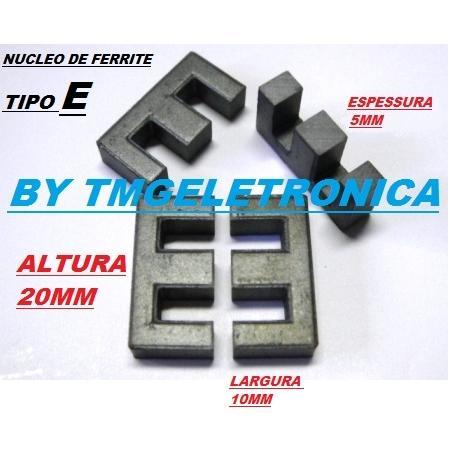

@rjjj Obrigado! Pena que estou sem permissão para enviar mensagens privadas... Espero que ele apareça por aqui. @albert_emule É algo estranho mesmo, mas acredito que seja característico da topologia. Segue as minhas anotações de projeto em anexo. Estou usando a tensão máxima de operação como 80 V. Sobre o núcleo, ambas as partes dele encostam perfeitamente uma na outra, assim como na imagem em anexo. Assim, estaria sem gap? Se sim, não poderia ser causado por outra coisa? -
Projeto Transformador Fonte Half-Bridge
André_André respondeu ao tópico de André_André em Eletrônica
Obrigado pelo esclarecimento! Você saberia alguma modificação que eu pudesse realizar para ele funcionar adequadamente? Realmente as coisas na prática não são tão belas quanto na teoria... Hahaha -

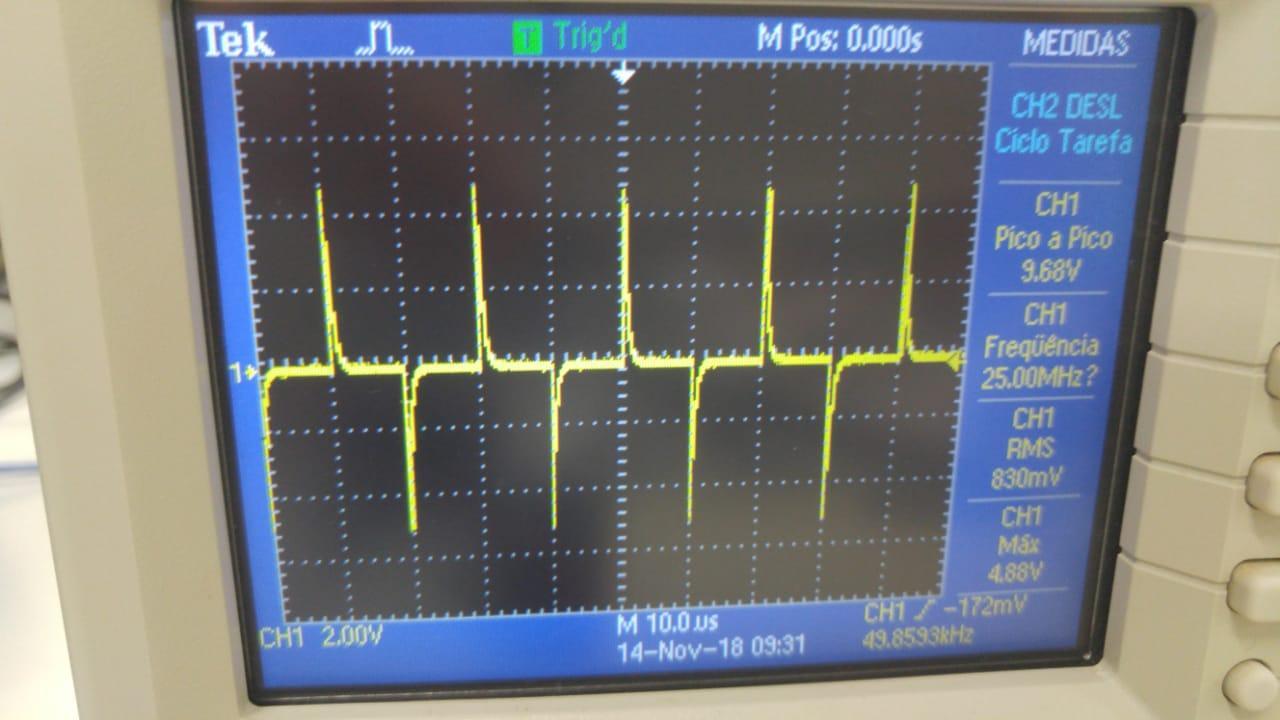

Boa tarde, pessoal! Estou montando uma fonte chaveada com a topologia half-bridge e encontrei algumas dificuldades ao implementar o transformador da mesma. As especificações da fonte são: - Tensão de entrada: 50 V; - Tensão de saída: 30 V; - Corrente de saída: 10 A; - Frequência de chaveamento: 50 kHz. O transformador que projetei tem as seguintes características: - Espiras do primário: 3,3 espiras; - Espiras do secundário: 5,06 espiras; - Núcleo de ferrite: EE 42/21/15. Ao testar apenas o transformador com um gerador de funções provendo uma onda quadrada de 10 Vpp e 50 kHz, obtive o sinal mostrado na foto em anexo no primário do transformador, o qual me parece meio esquisito. No secundário, obtive um sinal com o mesmo comportamento, mas com aproximadamente 15 Vpp (respeitando bem a relação de transformação). A questão é: não deveria haver uma onda retangular tanto no primário quanto no secundário? Agradeço desde já qualquer tipo de ajuda!
