  1. Direto no painel. Celular não carrega. adicionado 26 minutos depois @Eder Neumann Os painéis são de 6v, mas com sol fraco desce para bem menos, 5v, 4v etc...
  2. @MOR * Tenho um APP no celular que me dá a corrente do carregamento. Nunca ultrapassou os 450mA, mas tendo de amenizar a incidência do sol porque se aumenta a tensão do painel, em um celular LG ele para de carregar. O moto G as vzs nem carrega. adicionado 2 minutos depois E tenho mais 6 painéis de 6v/1w -110x110mm adicionado 3 minutos depois Baterias eu tenho várias, tanto as de celulares como 18650. adicionado 6 minutos depois @albert_emule Estou com seu circuito ligado agora, mas pouco sol. adicionado 16 minutos depois

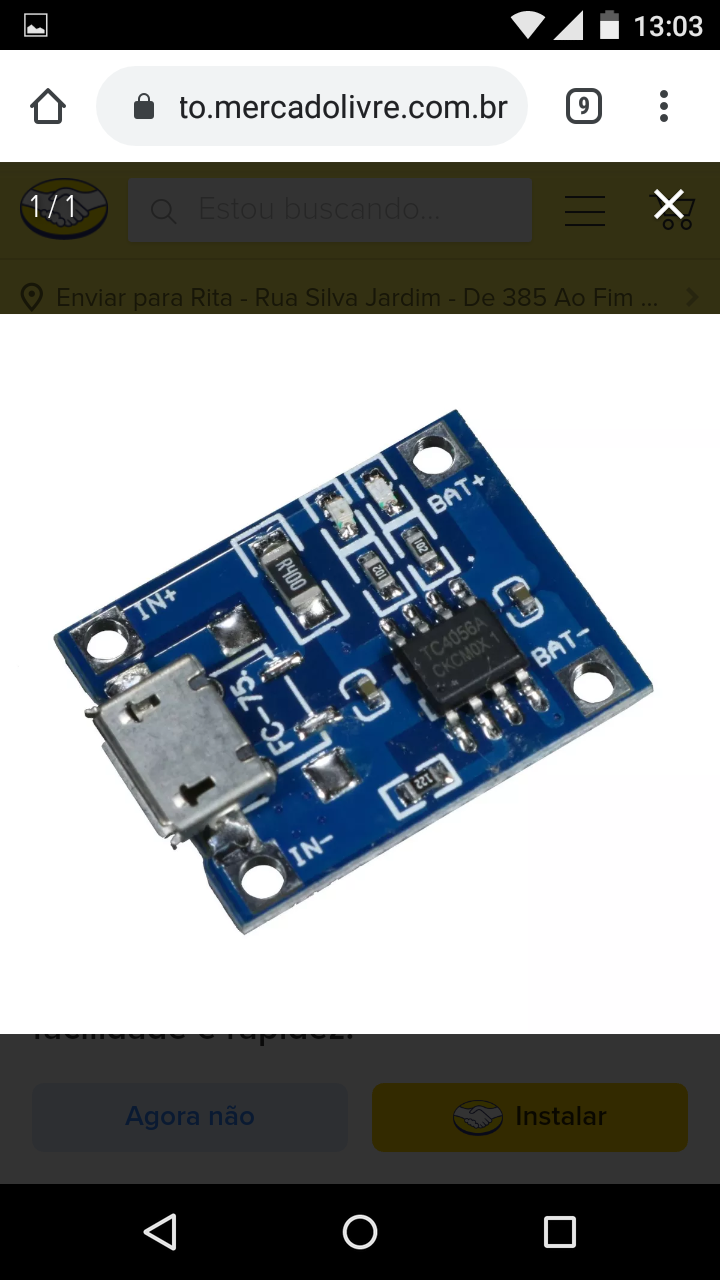

  3. @MOR sim amigo, pulei o curso, fui para o empiricamente. O TP4056 as Vzs nem aceita os 5v. adicionado 1 minuto depois Tenho vários painéis de 6v. Nunca ultrapassam os 6.7v adicionado 3 minutos depois A corrente não consigo definir no medidor. No Ampere do celular, nunca ultrapassou os 450mA adicionado 3 minutos depois O VL seria em torno de 5V adicionado 8 minutos depois Fiz um circuito com zener de 5.1v e apenas um resistor de 33ohms. Usando um dos painéis com 3w, segundo o fabricante. Utilizei na saída um capacitor eletrolítico de 100uf. Demora muito alimentar o módulo tp4056 e uma bateria de 1200mAh adicionado 13 minutos depois E estudando aqui, vi que poderia aumentar esta corrente. Até porque creio que apenas o zener, me entregaria 100mA. Nem teatro com meu celular. Ele não carrega diretamente no painel. Tenho de reduzir a tensão. Bateria interna o desgraça do moto g
  4. Na quarta, VR2= ao resistor da base vezes a corrente dela? Por favor! Não desista de mim. Sua boa vontade vai valer a pena. Vou aprender. Podemos colocar valores específicos? Entrada de um painel solar de 6v com 300mA. O transistor, um 2n2222A, o zener de 5.6v. Objetivo= perder o mínimo de potência para alimentar um TP4056. Sei que a resposta você já me deu, mas ainda não a vi. Sei que o zener sozinho só dá passagem a uns 100mA. Preciso do transistor para o reforço de corrente. adicionado 0 minutos depois @aphawk Ajuda amigo. adicionado 3 minutos depois O TP4056 trabalha com até um ampere, mas fico limitado com o fornecimento do painel. Posso ligar mais de um em paralelo, para aumentar a corrente. Ou ligar um de doze volts com 20w adicionado 4 minutos depois 1@aphawk corrente máxima de um ampére. adicionado 8 minutos depois @aphawk Esta corrente pode variar, devido a posição do sol, mas creio poder trabalhar entre o mínimo e máximo.

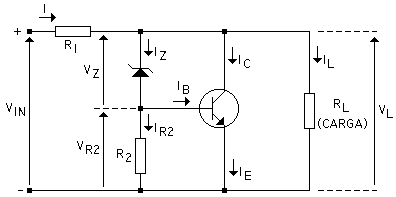

  5. @MOR Obrigado pela atenção. Vamos lá, vou aprender. No primeiro circuito vou= R1+1/R2-Vi adicionado 3 minutos depois @MOR VL= tensão do zener + o ganho do transistor? Tenha paciência, por favor...kkk adicionado 8 minutos depois @MOR na segunda formula vou ver se não escorrego. VL= Vin- R1(somatório das correntes do zener, do coletor e do consumo da carga)? adicionado 15 minutos depois Na terceira tá apertando. Corrente do zener igual a corrente da base do transistor + corrente do resistor da base dele?
  6. @MOR Mas e a formula?
  7. Se alguém puder me ajudar. Encontrei alguns circuitos na net que atenderiam, a principio, meu intento, mas não consegui entender as observações e formulas, para adéqua lo aos meus propósitos. Dizem respeito a escolha do transistor adequado e do dimensionamento dos resistores(tipo resistores para adequação a função do transistor) segue o circuito: entrada de até 20v, saída aproximada de 5.10v
  8. @albert_emule Infelizmente muito nublado, ainda não amigo. Você teria um esquema de um circuito MPPT capaz de transformar a tensão dissipada, em corrente enviada? Para usar com painéis de 6V.

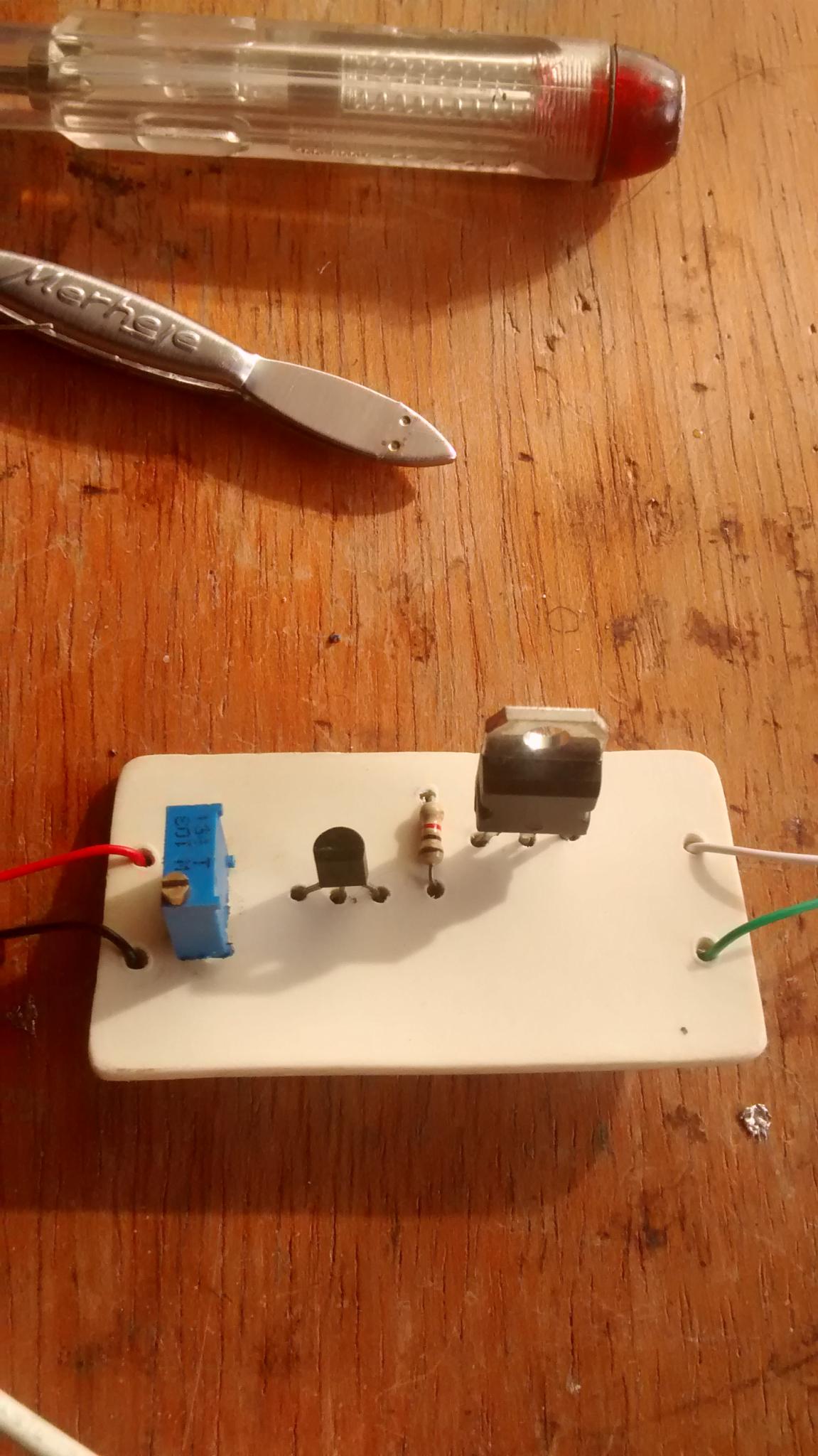

  9. @albert_emule Verdade! Esqueci de ligar Vin do resistor ao emissor do transistor. Kkk. Obrigado amigo. Testei com uma fonte CC e está funcionando. Amanhã testo com o painel e a carga.
  10. @albert_emule Medi os componentes e estão normais. Não entendo porque não tem tensão na saída. O transistor não está conduzindo. Mais alguma sugestão?
  11. @albert_emule coletor para emissor= 0v. vou= 0v adicionado 10 minutos depois @albert_emule Mas se não tiver tensão do coletor para o emissor eu não vou ter saída. Ambos fazem parte da saída do circuito.eletrônico eletrônico adicionado 20 minutos depois Emissor= vou, coletor= gnd
  12. @albert_emule Sem tensão no coletor do tip. Vou comprar outros componentes novos, para ver se não é problema com as sucatas.
  13. @albert_emule Obrigado pela aula e pelo circuito, mais uma vez.
  14. @albert_emule muito obrigado amigo. Vou ter de comprar o trimpot de 10k, só tenho de 1k, o resto eu tenho. Com este circuito posso trabalhar também com painéis de 12v.
  15. @Renato.88 Desculpe minha ignorância, mas inverter o circuito seria trocar a posição do cátodo com o ânodo do tl431? Como neste exemplo com o lm317. Nesse seu exemplo com o zener, qual seria a fórmula para definir R1 e R2?
