Olá, Alguém sabe me dizer se essa placa é dupla face ou face simples? Como diferenciar? Abs

@Isadora Ferraz, Com certeza tb mantive as polaridades. Observei isso com muito cuidado! Não coloquei nenhum deles invertidos. Sobre o capacitor de entrada, mediu 166,8 dc. você tem toda a razão...se sou um apaixonado pela eletrônica, não vou levar correndo no "profissional". Vou tentar mais um pouco "by me"! @Renato.88, Isso! Digitei errado! São quase todos de 1000uF/16V e somente um de 330uF/35V. Pois é...achei que colocar um de 105°C no lugar de um de 85°C não teria muito problema. Como não encontrei de 85°C para vender, fiz a troca. @Isadora Ferraz e @Renato.88, Então, porque a placa tá descarregando????? Abs

Posso tentar fazer outro vídeo mais detalhado mostrando o que você disse. Mas, veja, as dúvidas permanecem... 1. A placa funcionava, porém com mau contato. 2. Em outro forum, sugeriram trocar os capacitores desta placa. 3. Troquei todos. Mantive, com certeza as capacidades e tensões de todos. Todos são de 16V e 1 microFarad, exceto um que é de 35V e 330uF. Só a única coisa que tive de alterar foi o lance das temperaturas. Nos capacitores originais a maioria deles era de 105°C e uns dois ou três eram de 85°C. Quando eu troquei todos os capacitores, coloquei todos de 105°C, pois não encontrei capacitores de 85°C para vender. Mas a estando a temperatura de operação muito abaixo disso, não deveria fazer a menor diferença, né?! 4. Posso até procurar, ver e aprender como medir em diodos e transistores. Mas, sinceramente, não creio que o problema seja neles. 5. Sobre as cagadinhas, aparentemente não vejo nenhuma, até porque a placa é boa para trabalhar (confortável, espeçada). Mas como sou um "amador" e "apaixonado" em eletrônica, estou pensando em levá-la à um "profissional" e pedir para ele ressoldar para mim todos os contatos que mexi.

Valeu, @Renato.88, Aidan tava vendo como compactar tanto um vídeo... Segue o link do youtube, como você disse.

Olá gente, Desculpem-me a demora na resposta, mas semana passada foi bem corrida lá no trabalho e já que para atender a teoria, que também concordo plenamente, de que 1.jpg>1k.txt e que 1.mp4>1k.jpg>1M.txt, tive que dar um jeito de fazer um mp4 de tamanho compatível com o do fórum. Isso levou um tempo razoavelmente longo... Vou colocar o mp4 aí abaixo. Mas já adianto que não sei o que aconteceu nessa última medida, não consegui nenhum valor estável de tensão. Tanto medindo na placa-fonte quando na entrada da outra placa. E isso colocando a ponteira preta no gnd, como vcs disseram, e percorrendo com a vermelha as outras vias. Mas, estando as soldas ok, será que isso é devido à má qualidade dos capacitores? Chinese, né?! Será que deveria recolocar os originais (exceto o que quebrou)? Abs

Valeu, @Airtonarl! Mas, então, mesmo que eu meça em relação ao primeiro pino, como eu lia 5, 5, 10, 10 e 17V (antes) e 5, 5, 10, 10, 5V (agora)? Abs

Então, Tem que ver direitinho onde está o gnd. Mas eu vi isso. E sobre a foto do verso, agora as soldas parecem 100%, né?! Mas será que só a falta da solda no resistor poderia ter feito a última saída cair de 17V para 5V? Ou melhor seria recolocar todos os capacitores velhos de volta?

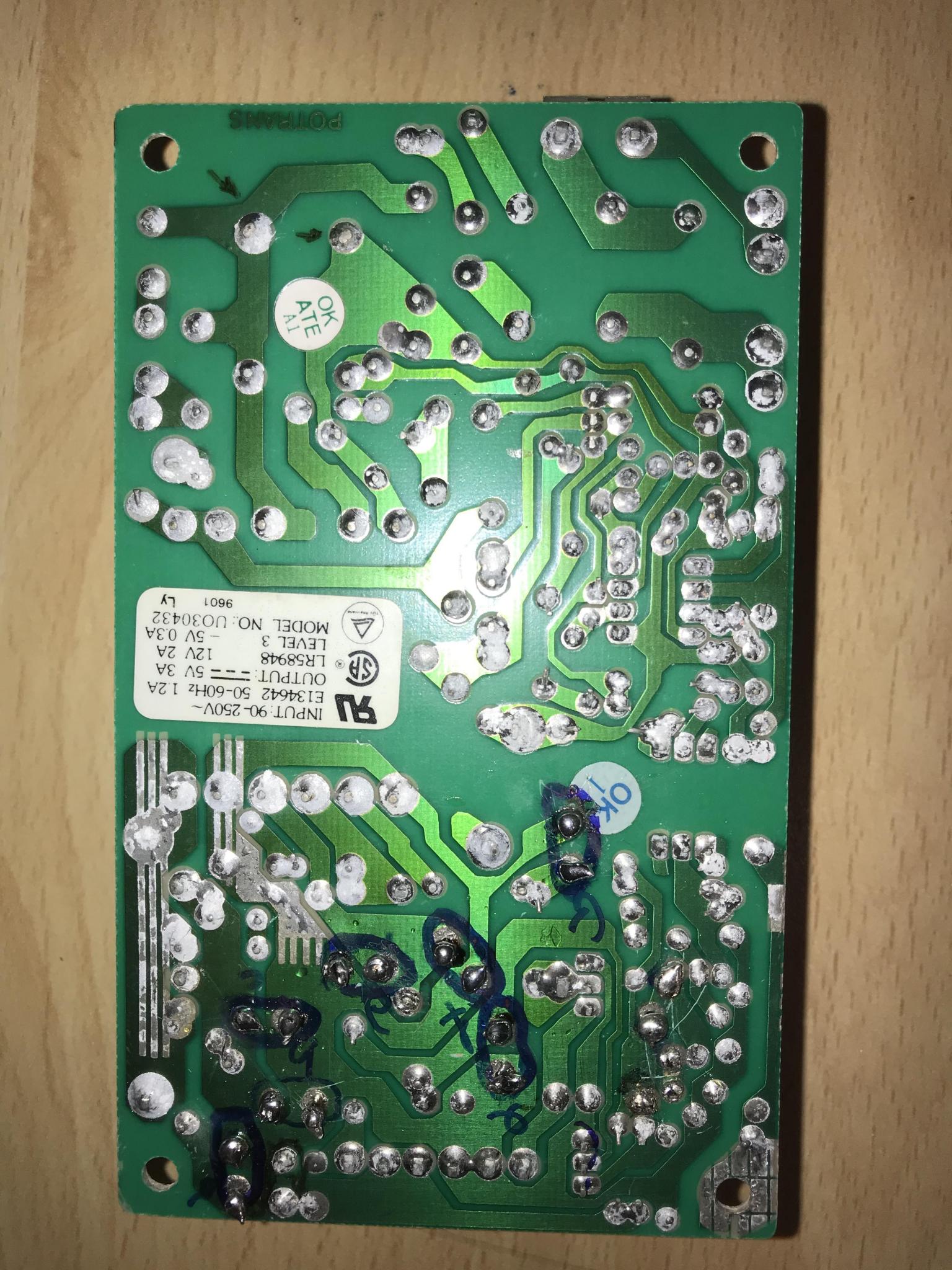

Olá gente! Valeu!!!!! Vcs tinham razão! Uma solda de um resistor acabou caindo e eu não vi. Agora está refeita! A placa é boa de soldar, bem espaçosa. Vou colocar uma foto aí para ilustrar melhor. Mas, então, medi a diferença de tensão das cinco vias em relação a primeira. A rigor seriam 6 vias. Mas a primeira é a referência, né?! Será que esse ponto de solda extra restaura os 5; 5; 10; 10; 20 V na saída? Engraçado que no verso da placa, na etiqueta, diz "outptut 5 V, 3V e -5V. Mas não são saídas? Verso da placa, mostrando todos os pontos de solda. Os dos capacitoees estão trocados. Abs adicionado 2 minutos depois

Demais fotos...

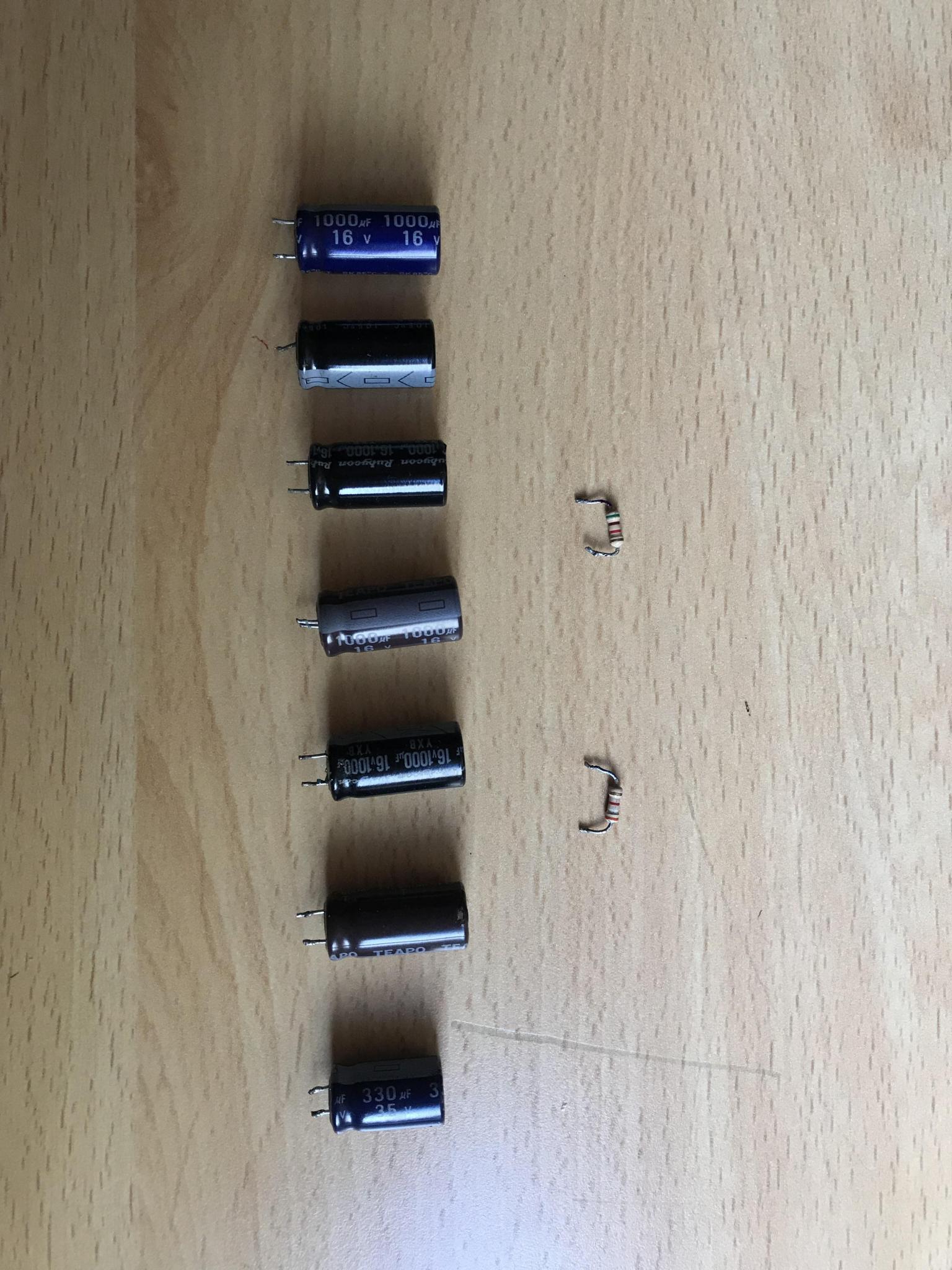

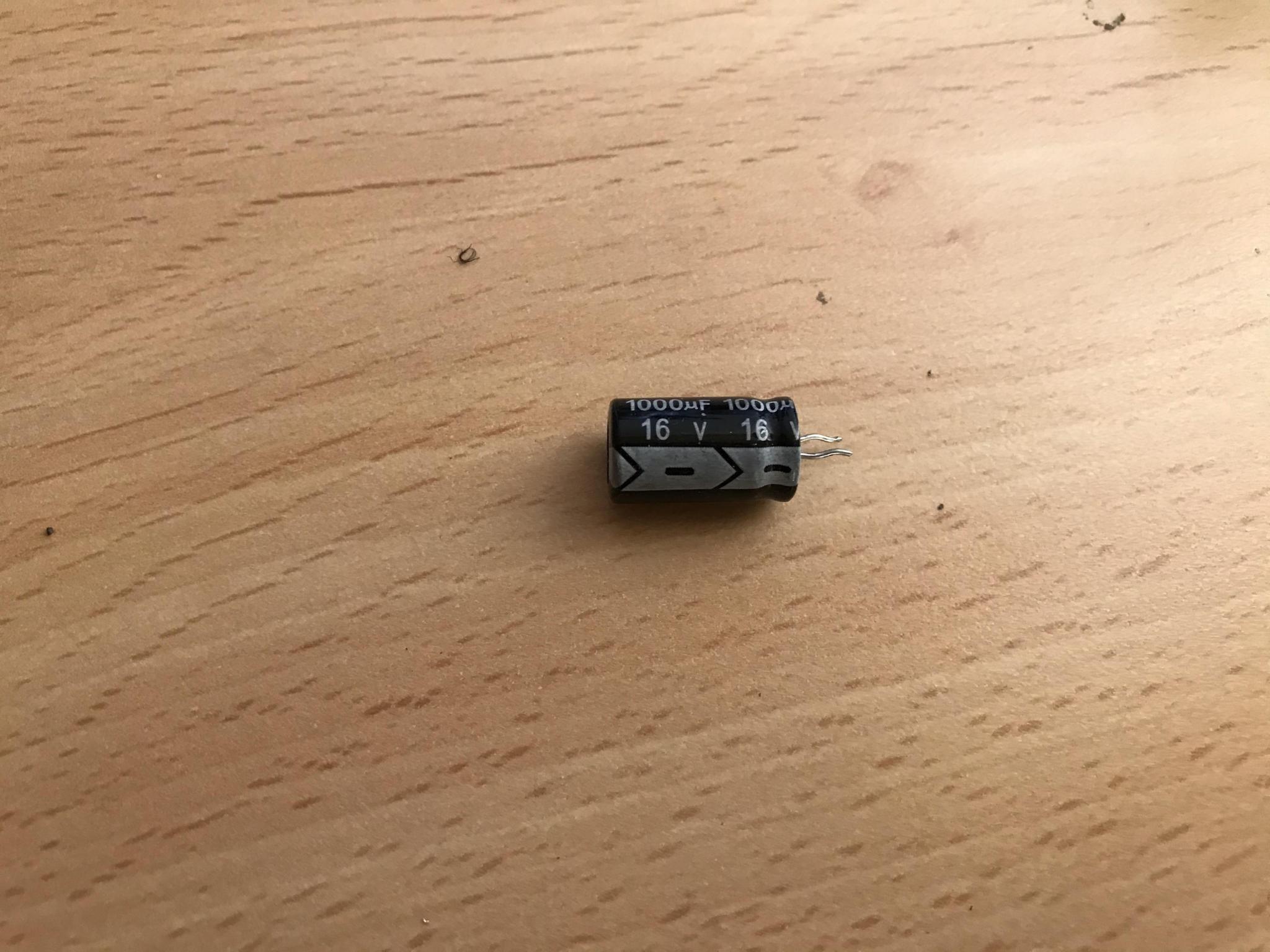

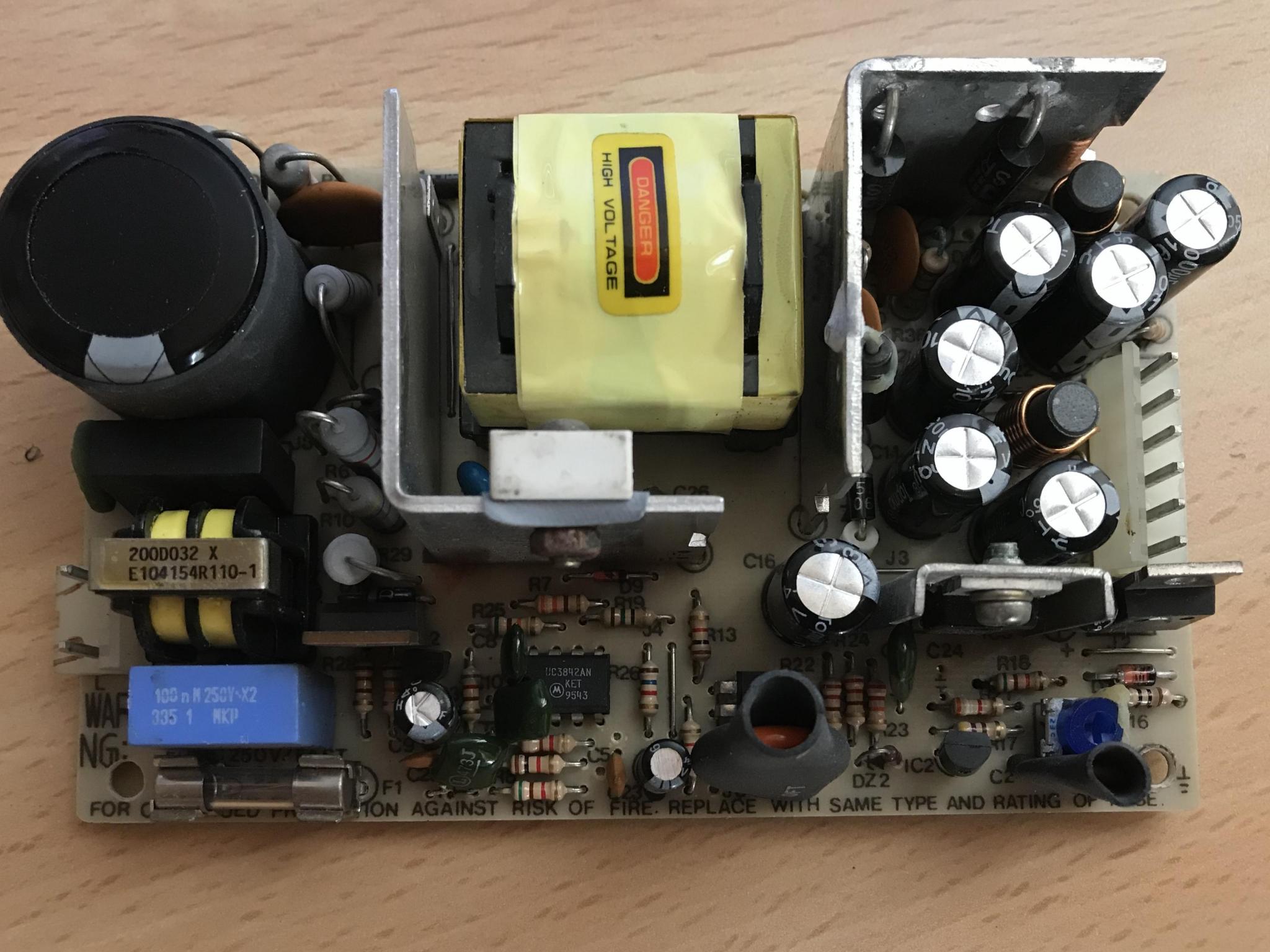

Olá gente, Seguem algumas fotos. A primeira é da placa com os capacitores que estavam (originais). A segundo é deles já fora da placa. A terceira é da placa com os capacitores novos. E a quarta é de um capacitor novo antes de eu ter colocado ele na placa. Então, pelo q vcs me disseram, melhor eu tirar todos eles e recolocar os originais, né?! E checar as soldas, né?! Só um deles q não vou ter como recolocar porque ele danificou na hora de retirar da placa. Abs adicionado 2 minutos depois Foto 1.

Olá amigos, Estou tentando recuperar um projetor Ask Impression 960 bem antigo. Ele basicamente não liga. Ou quando liga apresenta um grande mau contato. Suspeitei, com a ajuda de amigos, que o problema estivesse na placa fonte, mais especificamente nos capacitores dela, que poderiam estar com ESR alto. Bem, retirei todos os capacitores da placa. Realmente, o ESR deles estavam um pouco alto. Troquei, então, todos os capacitores e recoloquei a placa no lugar. Qual não foi a minha surpresa quando, após recolocar a placa, vi que a tensão no cabo de saída dela, de cinco vias, ficou em 5, 5, 10, 10, 5 V. Antes era 5, 5, 10, 10, 17,78 (20?) V. De qualquer forma, continuou não ligando. Será que alguns amigo do fórum saberia me dizer o que aconteceu? Será que devo retirar os capacitores novos e recolocar os velhos? Abs a todos

Olá amigos, Adquiri recentemente um Ask Impression 960. É um projetor bem antigo, do início da projeção digital. O mecanismo de funcionamento dele é lâmpada HDI e tela TFT direta. Ele, aparentemente, está em ótimo estado. Não tem nenhum capacitor queimado ou estufado, nenhum fusível rompido e nada que denuncie qualquer problema. Porém, ele não liga! Nem sequer a lâmpada acende! Procurei na internet e achei um forum alemão, onde se falava de uma ponte numa das três placas. Mas, infelizmente, o forum não existe mais e não fornece os contatos das pessoas participavam dele. Realmente, essa ponte realmente parece estar partida no meu. Alguém conhece esse tipo de ponte e saberia me dizer como testar se é isso que está impedindo meu projetor de funcionar? Segue o link do forum alemão que falava sobre a tal ponte: http://diy-community.de/showthread.php?17260-ASK-Impression-960 Segue abaixo fotos da ponte que o Sr. Teflon falou no forum alemão e outra foto da minha ponte como está. Abs, Raphael

Olá amigos, Tenho um projetor Sony vpl es1 aqui que, ao ligar, acende ler vermelho do i/o e nada mais. A lâmpada “lamp/cover” tb acende. Troquei a ballast achando que era ela, mas não adiantou nada. Continuou igual. Inspecionado visualmente não vi nada. Nenhum capacitor estufado, nada queimado aparentemente. Apenas uma leve escurecida no meio da placa fonte, mas não parece nada queimado. Testes de condutividade e resistência normais nos componentes. Alguém tem ideia se é a placa fonte ou a principal?

De fato, Estou interessados neles pois tem arquivos de trabalho neles que penso poder reaproveitar a ideia. Códigos antigos (Fortran, Dbase, Cobol, etc) mas que funcionavam muito bem... Realmente...tomar que os dados estejam intactos...

Olá a todos, Isadora, eu tinha visto essa gambiarra aí na internet. Pode ser uma boa solução. Melhor do que ir atrás de uma controladora PCI, né?! Renato.88, mas eu já tenho o computador. Não é um computador dedicado somente a isso... Seguem as demais fotos como vcs disseram. Abs http://uploaddeimagens.com.br/imagens/img_8838-jpg-b99446b7-b2bf-4c78-9a6a-884391ef7506 http://uploaddeimagens.com.br/imagens/img_8839-jpg-67fbc455-e8ef-474b-a2e8-fb1dd1b541b1 http://uploaddeimagens.com.br/imagens/img_8840-jpg-644d73ef-267c-45c0-a692-745867298f55 http://uploaddeimagens.com.br/imagens/img_8841-jpg https://uploaddeimagens.com.br/imagens/img_8842-jpg-365b115c-fe72-40b8-ad68-5b4ffb3f4b57 https://uploaddeimagens.com.br/imagens/img_8843-jpg-3fa461d7-6ac4-47b9-b6d8-e97bba424509 https://uploaddeimagens.com.br/imagens/img_8844-jpg
