comprei um monitor de 20MK400 da LG. Tudo parece estar funcionando normalmente, mas a noite com tudo desligado e no escuro, percebi que a tela fica levemente ligada. Se desligo da tomada fica totalmente preta. Sera normal?

Obrigado. São 2 caminhos diferentes. Acho melhor seguir o código na peça, seria um BF862, mas não encontrei para vender no Brasil. Você saberia me indicar um equivalente?

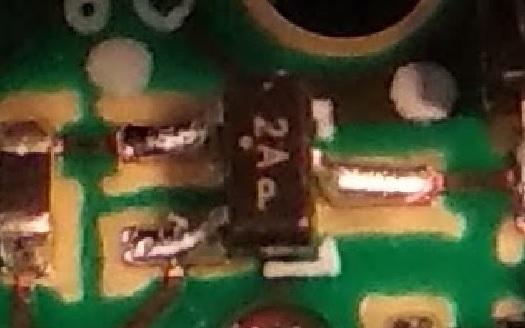

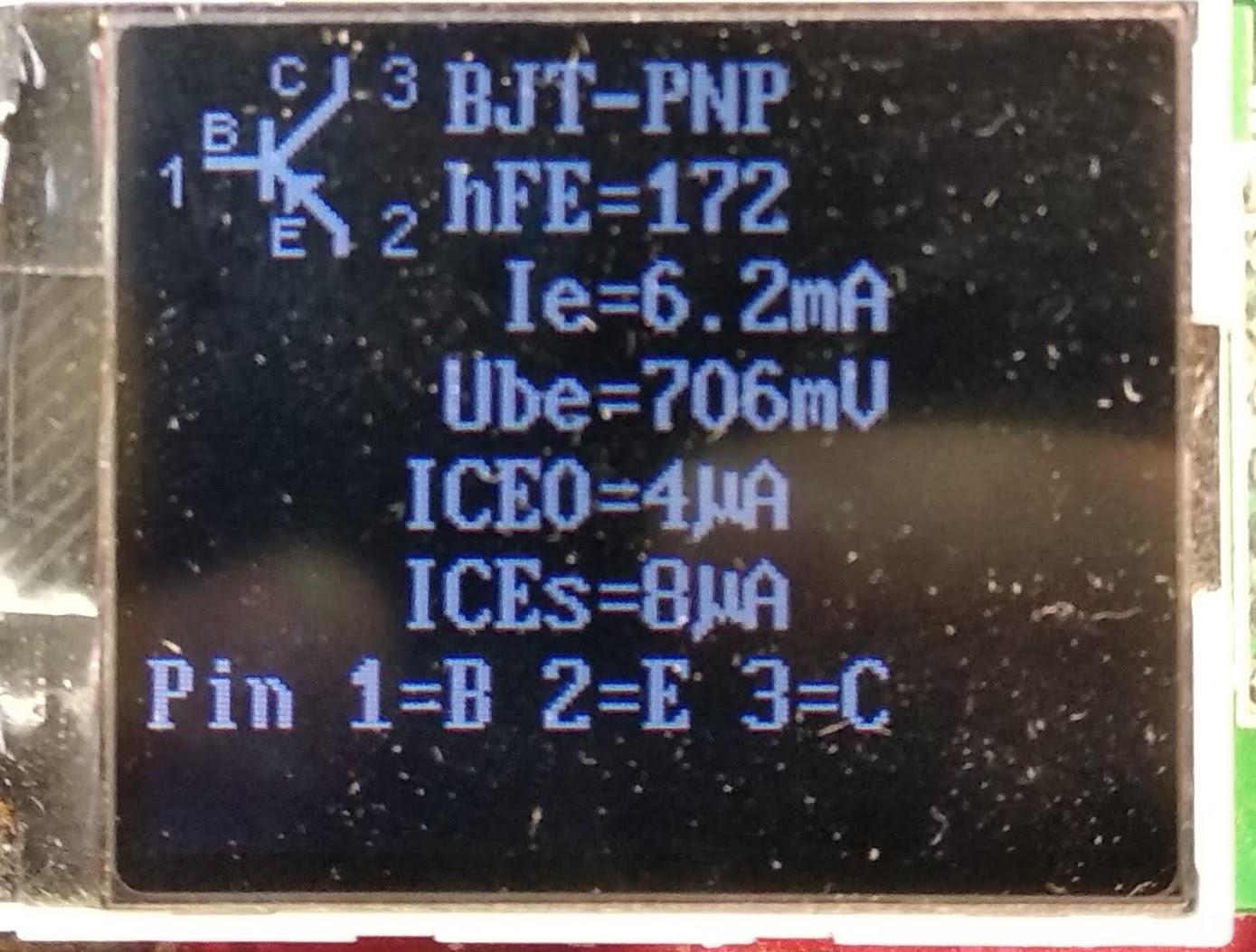

Consegui um outro controle com o mesmo circuito. Abaixo foto do componente. Não consegui identificá-lo pelo código: "2A p". Então resolvi usar um destes medidores de transistores baseados no chip mega328 para ler as especificações. Descobri que trata-se de um PNP e aparelho acusou as seguintes medidas: hFE=172 Ie=6,2mA Ube=706mV ICEO=4uA ICEs=8uA Descobri também a pinagem da base, emissor e coletor. Preciso encontrar um PNP equivalente., mas estou em dúvida sobre a leitura das medidas fornecidas. Sei que o ganho hFE deve ser próximo e que Vbe=706mV significa que o componente é de Silício, mas tenho dúvidas nas outras medidas. Por exemplo, Ie entendo que é a corrente fluindo do emissor para o negativo. O valor apontado pelo aparelho foi de 6,2mA , este valor é o limite máximo suportado pelo componente? ou é exatamente o valor de trabalho da Ie? Se encontrar um PNP cuja Ie for maior significa que o transistor irá suportar uma corrente maior que a especificada e o circuito funcionará normalmente? O mesmo se aplica para os valores de Iceo e Ices? Obrigado.

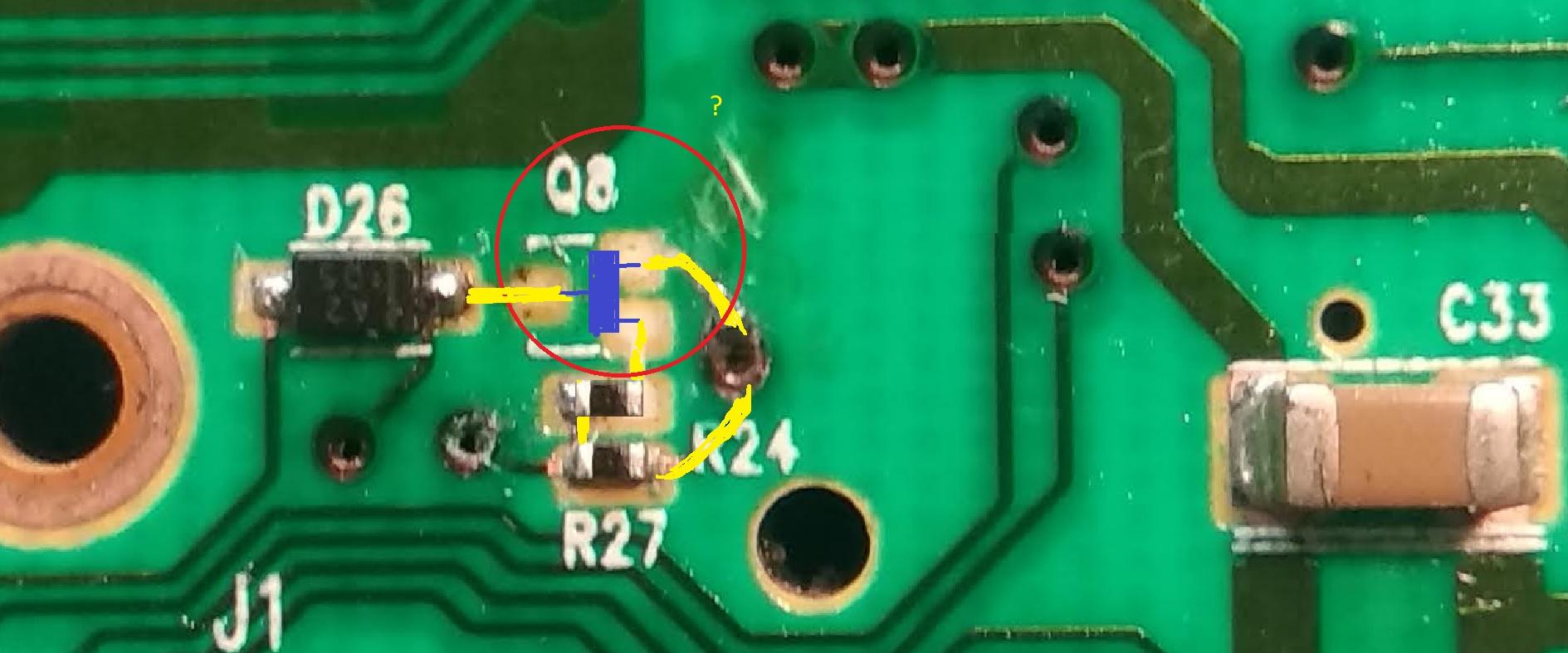

Estou tentando consertar o controle do Xbox One do meu filho. Notei que 2 smds estão faltando (foto em anexo): um resistor (R24) que igual ao R27 (então consigo repor) e um transistor (Q8). Procurei o esquema elétrico no Brasil e fora mas não encontrei nada. Na foto coloquei em amarelo as trilhas que não são muito visíveis. Estou tentado descobrir a especificação do transistor Q8. Descobri que o circuito funciona na alimentação inicial do aparelho. Vocês acreditam que seria um NPN? Como poderia descobrir? Obrigado.

Obrigado. Funcionou perfeitamente. Agora quando o Switch entra no modo sleep as 2 portas externas ficam desligadas .

Pesquisei pela Internet mas ainda não consegui resolver com sucesso. Comprei um relé com a capacidade adequada para este circuito. No esquema 2 adotei o positivo do Led do switch como MCU. Imagino que o V1 deva vir de outro positivo do circuito original do switch. Em relação a este V1, a pergunta é como descubro um local seguro no circuito original (que não drene corrente para o circuito que está sendo montado e faça falta para o circuito original do aparelho) e que forneça a corrente necessária para acionar a bobina do relé? Mais uma agradeço a ajuda e a paciência.

Muito obrigado. Inicialmente pensei também em usar um relê mas achei que poderia não funcionar com uma corrente baixa. Vou tentar o 2o arranjo. Uma dúvida, qual vantagem de incorporar o diodo e o transistor no circuito? Quando pensei na solução com o relê, imaginei ligar os pinos 85 e 86 no led e a conexão com a alimentação da porta USB nos pinos 30 e 87.

Como seria este arranjo? adicionado 3 minutos depois Entendo. O problema é que utilizo um HD ligado em uma das portas, e o fato do HD ficar ligando e desligando vai reduzir sua vida útil. Preciso fazer este arranjo apenas para a porta dedicada ao HD.

Quando o Switch fica em modo stand by na dock, as portas USB ficam ligando e desligando a cada 5 segundos, mesmo com o LED da dock desligado. Pensei em ligar um transistor NPN entre o LED e a porta USB de forma que quando o LED desligue as portas USB fiquem desligadas, quando o usuário ligar o aparelho o led irá ligar junto com a porta USB. Pensei em ligar a base do NPN no positivo do LED, desligar o pino de alimentação da porta usb, ligar o coletor na trilha que alimenta com 5v o USB e o emissor no pino de alimentação da porta USB. Isto daria certo? Seria melhor um MOSFET??
