Boa tarde , Senhor BCP estou com um televisor philips 14" , que peguei para reparo com sintoma : desliga e não liga mais ,
Eu demorei horas pra descobrir que o modelo da etiqueta escrito como 14GX 8510/78 não é o chassi Anubbis como indicado , mas sim 99 por cento igual ao chassi L7 das linhas Pts , curso que eu ja tenho .
De inicio eu chequei todas as fontes do televisor , as fontes principais , as fontes secundárias do flyback , os reguladores de alimentação do processador , vertical , horizontal , etc... o unico componente que achei ruim foi um capacitor de filtro do +B que alimenta o TFB C2448 , entrei no modo de serviço e encontrei o erro 7 ( depois que o tv saiu do standby ) , mas esse erro não pode estar correto pois é erro de I2C e neste chassi L7 - L , o micro não se comunica via linhas sda e scl , pelo menos no curso diz que não , e este chassi não tem o recurso de leds piscando , quem aterrar a memória pra acessar o SDM

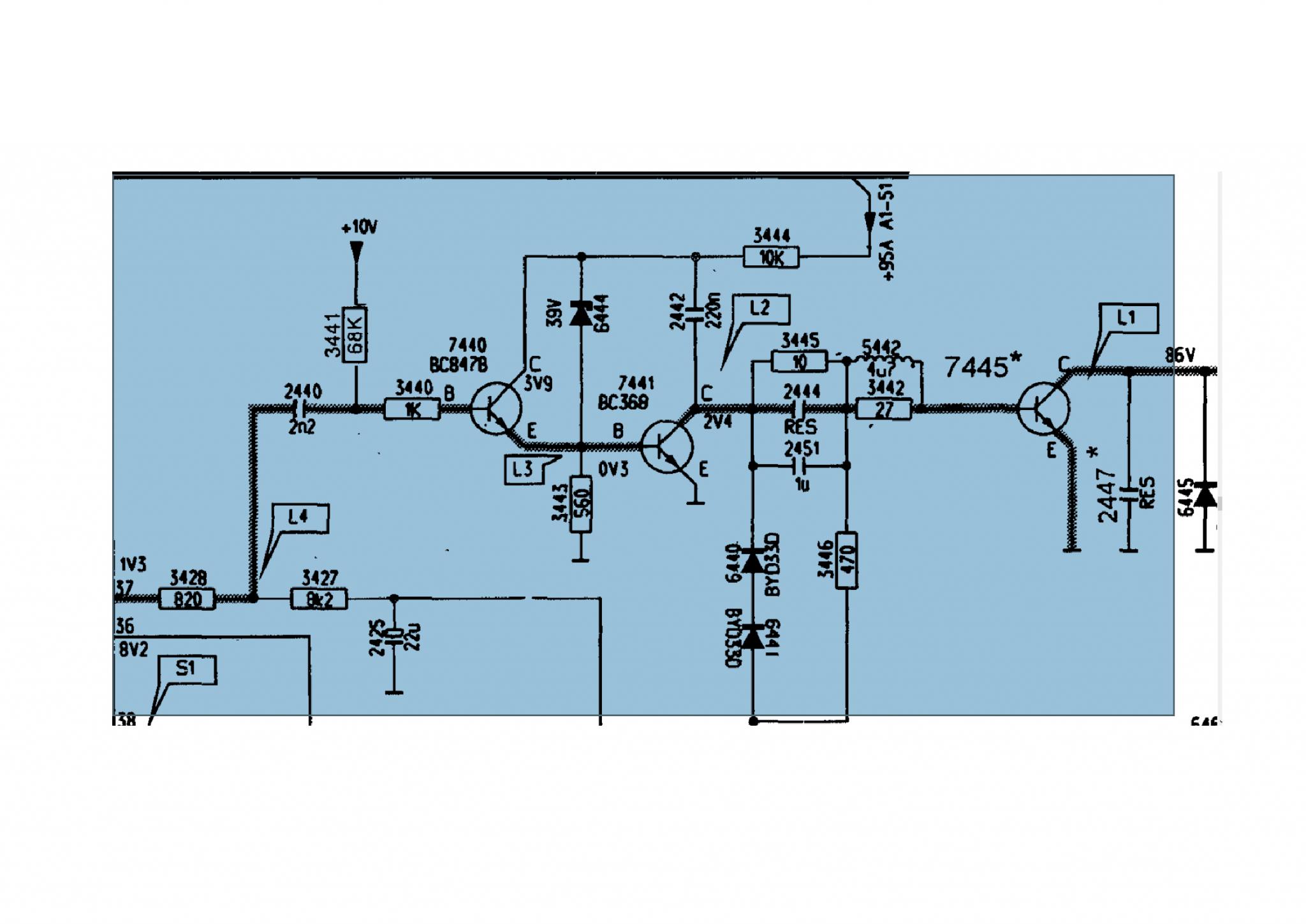

Abaixo eu deixo uma pequena parte do esquema de onde sai a onda quadrada de excitação do estagio horízontal , pois eu só observei algo errado em uma medida o valor da tensão no coletor do pré amplificador T 7440 deveria ser de 3 v9 porém encontrei 0 V , pode ser que seja devido ao fato do televisor estar em stand by , mas eu retirei o resistor e estava ok , os transistores também , este televisor ficou ligado aprox : 10 horas direto, aberto , dai se desligar o tv , ele volta ao stand by não saindo desta condição , ja troquei os capacitores da fonte principal de 95V que estava alterado , mas não resolveu , e estranho é que tem um outro televisor aqui com o mesmo sintoma , funciona dias , mas é só desligar que vai pro standby e não sai mais , mas se o televisor ficar horas ou dias desligado , na primeira tentativa ele funciona normal mente ,
Ja troquei o capacitor de alimentação direta do ci gerador de pwm mc44603 , este cap alimenta este ci após o primeiro chaveamento do mosfet 7518 , eu cheguei a pensar que poderia ser uma trilha trincada , só que tem outro tv aqui com o mesmo sintoma e é da mesma linha PT , o que me leva a crer que é um defeito comum ,porém pouco conhecido dos técnicos ou pelo menos pra mim . havia um caso parecido deste nos chassis da Semp U14 , 15, 17 etc... onde um abençoado diodo que alimentava o pré de saida horizontal abria intermitentemente quando submetido a frequência de operação da retificação do secundário do TFB
Senhor BCP vi que o senhor tem 56 anos , sou de uberlandia ,nunca tive condições de ir pra uma autorizada , porém em 1992 eu conheci um senhor que tem o nome de José advaldo souza , trabalhou na center som na joao naves de ávila, ele foi minha inspiração , meu mentor ,ele sabia que eu não tinha condições de trabalhar naquela época e me deixava olhar do lado de fora , e eu ficava caladinho não amolava ele não , então estudei por conta própia ,sem nenhum curso , mas sempre lendo revistas , porém em 1998 eu fiz o curso profissional IUB , que fiz com excelencia ,mas em 2001 eu mudei pra Cascalho rico e nas horas vagas fazia um serviço aqui e ali ,mas foi em 2003 que Deus colocou um amigo em meu caminho o senhor Omar da eletronica rocha de Araguari , foi ele quem me deu o primeiro service manual da philco hitachi , o CPH 05 eu viriei noites e noites estudando como cada componente trabalhava até decorar , em 2012 este mesmo anjo de Deus me doou mais de 30 services Manual de várias marcas , onde aprendi realmente o funcionamento dos circuitos , formas de onda , fontes chaveadas , circuitos SMD etc ... dentre outros cursos avançados que eu fiz .
Senhor BCP eu tenho acompanhado o senhor no anonimato ja por anos 3 anos ajundando pessoas aqui no fórum até mesmo porque na nossa época não tinha internet para acesso como hoje , ou estudavamos , ou não aprendiamos , , e até ja me ajudou com suas dicas sem você saber ; eu não perguntava nada e nunca abri um post antes porque sempre consegui ir me virando , e não gosto muito de amolar as pessoas , e digo com segurança que eu tenho uma boa bagagem de teoria e prática , eu realmente sei como a imagem é transmitida , recebida , sincronizada , processada e entregue ao trc , juntamente com sua varredura vertical , horizontal e extinção do feixe , apesar que to precisando de fazer uma boa reciclagem do curso do instituto de novo kkkkk , realmente dediquei minha vida e meu tempo estudando e praticando durante anos , ja arrumei televisores que mesmo nas autorizadas diziam não ter conserto e eu gastar mais de 10 horas direto analisando os circuitos e mesmo não tendo ociloscópio ( meu sonho ter um UTD2102 ) ainda sim eu conseguia e consigo reparar bem , pois vivo disso hoje e não tenho capital pra abrir uma oficina paga em um comodo separado de minha casa , eu montei minha oficina na garagem , mas este defeito ai realmente me deixou espantado , não consigo achar uma explicação lógica , teórica e prática pra tal problema , e por isso eu citei você , no comentário , porque somente uma pessoa com mais anos e experiência do que eu que vai poder me instruir , talvez o senhor possa me ajudar caso tenha pego um televisor, e pelo que ja vi em suas dicas o senhor deve ter trabalhado em autorizada , ou seja , fez os cursos profissionais, que nós meros humanos fora das assistencias jamais aprenderiam a não ser eu que ganhei uma montanha de services manual . só que eu não quero saber que componente causa este problema , eu quero saber o porque ele ta causando isso , fuga , falha , defeito de memória com bits corrompidos , defletora alterada , tubo querendo entrar em curto etc,,, , não sou como muitos técnicos de hoje em dia que só querem saber de trocar placas e qual peça ta com problema , só pra arrumar e pegar o pagamento , eu não , eu olho pelo lado da engenharia , eu sou meio que doidão , se eu não souber o porque baseado em uma teoria do que estudei então digo que não sou um técnico profissional , ah ia me esquecendo cheguei a pensar que era os circuitos de proteção que tavam com defeito mas não é , a menos que eles estejam me dobrando , e gostaria de conversar com o senhor , por whatts app , caso o senhor autorize é claro .
