Sim Luciano, pode deixar, ainda não peguei a solda emprestada para fazer, mas assim que testar eu mando o feedback!

Muito obrigado Tito! Melhor do que explicar é desenhar para não deixar dúvida! Por sinal o seu acréscimo ficou bem melhor que o original, se tivessem desenhado assim eu não ficaria com dúvidas.

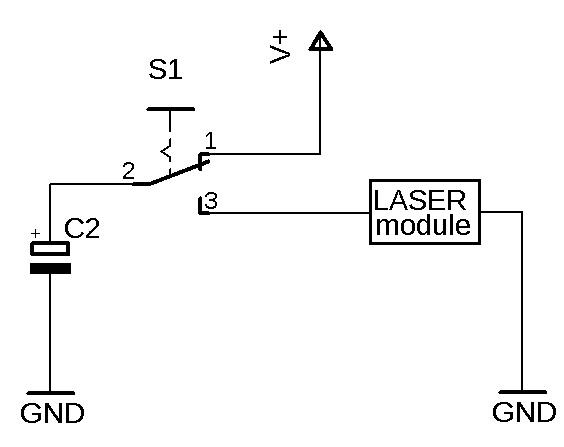

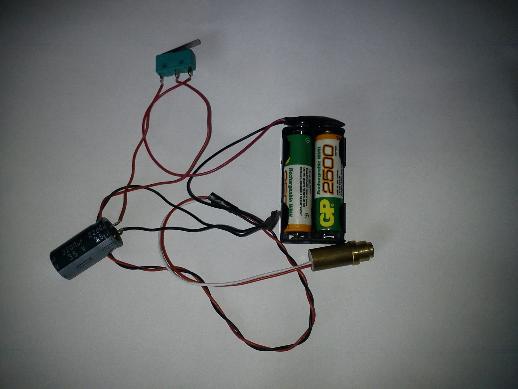

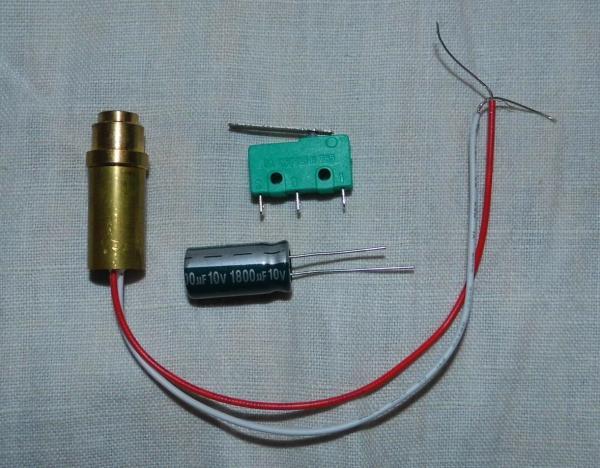

Olá amigos, venho aqui para pedir ajuda em um circuito simples que eu estou querendo montar, mas como eu não manjo nada de eletrônica estou perdido, quero criar um dispositivo que ligado em uma pilha através de uma chave de micro switch aciona um diodo laser por um pequeno tempo. No caso é para colocar dentro de uma pistola de airsoft para poder treinar tiro a laser no alvo. Eu achei as instruções em um site de como fazer e com fotos do esquema mas eu sinceramente não entendi a ligação dos fios das polaridades do negativo... parece que estão ligados juntos, pelo menos do capacitor parece estar unido com um que sai do diodo laser, e o negativo das pilhas não consegui entender como ligou... Abaixo posto o link com as fotos do projeto: https://homeless-eng.webnode.com/labr-gun/control-electronics/
