@Roberto Windt Rapaz! Você achou a raridade das raridades. Tão raro que é improvável achar um diagrama dele onde quer que seja. Essas unidades foram feitas sob encomenda para a Xerox do Brasil, quantidade muito limitada. Ótimos equipamentos, mas a idade sempre pesa neles, principalmente nos contatos internos. A primeira coisa é fazer uma boa limpeza em contatos em geral. Muita atenção ao desmontar para não perder o alinhamento do seletor, que depois pode ser difícil de achar a posição correta. Ele se encaixa em 4 posições possíveis, só uma é a correta. Quanto aos diodos, qualquer bom multímetro consegue testá-los, mas tem que dessoldá-los para que o teste seja garantido. Parabéns pelo achado, vai com carinho nele pois é mosca-branca, filho único de mãe solteira. rsrsrs.

Obs.: Alguns colegas me informaram não estarem conseguindo fazer o download da versão em PDF e que aparece uma mensagem de que o arquivo não está disponível. Não se preocupem, o arquivo está disponível sim. É que para fazer o download do PDF é necessário estar logado no fórum. E caso ainda não tenha uma conta, basta criar uma na hora. É grátis!

Obs.: Alguns colegas me informaram não estarem conseguindo fazer o download da versão em PDF e que aparece uma mensagem de que o arquivo não está disponível. Não se preocupem, o arquivo está disponível sim. É que para fazer o download do PDF é necessário estar logado no fórum. E caso ainda não tenha uma conta, basta criar uma na hora. É grátis!

Obs.: Apenas lembrando que, para fazer o download do PDF é necessário fazer login no fórum. É grátis!

Olá amigos! Eu sei que o tópico é antigo, mas acho que isso vai ajudar a quem tem o mesmo problema... Decidi redesenhar e publicar o diagrama completo do Engro 584 por estar farto de ver gente VENDENDO esse esquema. Se ainda fosse impresso e de boa qualidade, dá até para entender. Mas são arquivos escaneados, com péssima qualidade e praticamente ilegíveis. Mesmo assim cobram preços absurdos. Mesmo o esquema original, que vem no manual, é de péssima qualidade. Então resolvi acabar com o problema de uma vez por todas. Segue em anexo nas versões PDF, JPG e PNG, para todos os gostos. Abraços! engro-584-circuit-diagram.pdf

Olá amigos! Eu sei que o tópico é antigo, mas acho que isso vai ajudar a quem tem o mesmo problema... Decidi redesenhar e publicar o diagrama completo do Engro 584 por estar farto de ver gente VENDENDO esse esquema. Se ainda fosse impresso e de boa qualidade, dá até para entender. Mas são arquivos escaneados, com péssima qualidade e praticamente ilegíveis. Mesmo assim cobram preços absurdos. Mesmo o esquema original, que vem no manual, é de péssima qualidade. Então resolvi acabar com o problema de uma vez por todas. Segue em anexo nas versões PDF, JPG e PNG, para todos os gostos. Abraços! engro-584-circuit-diagram.pdf

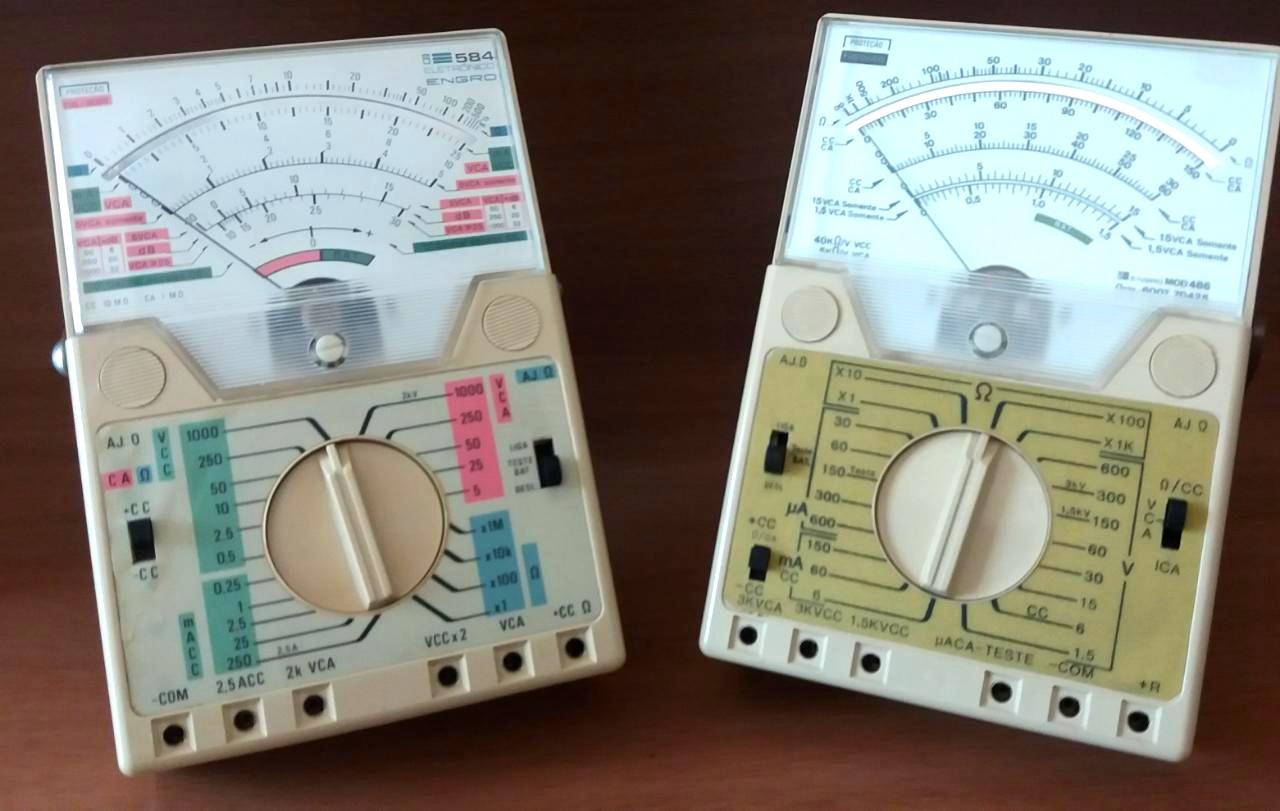

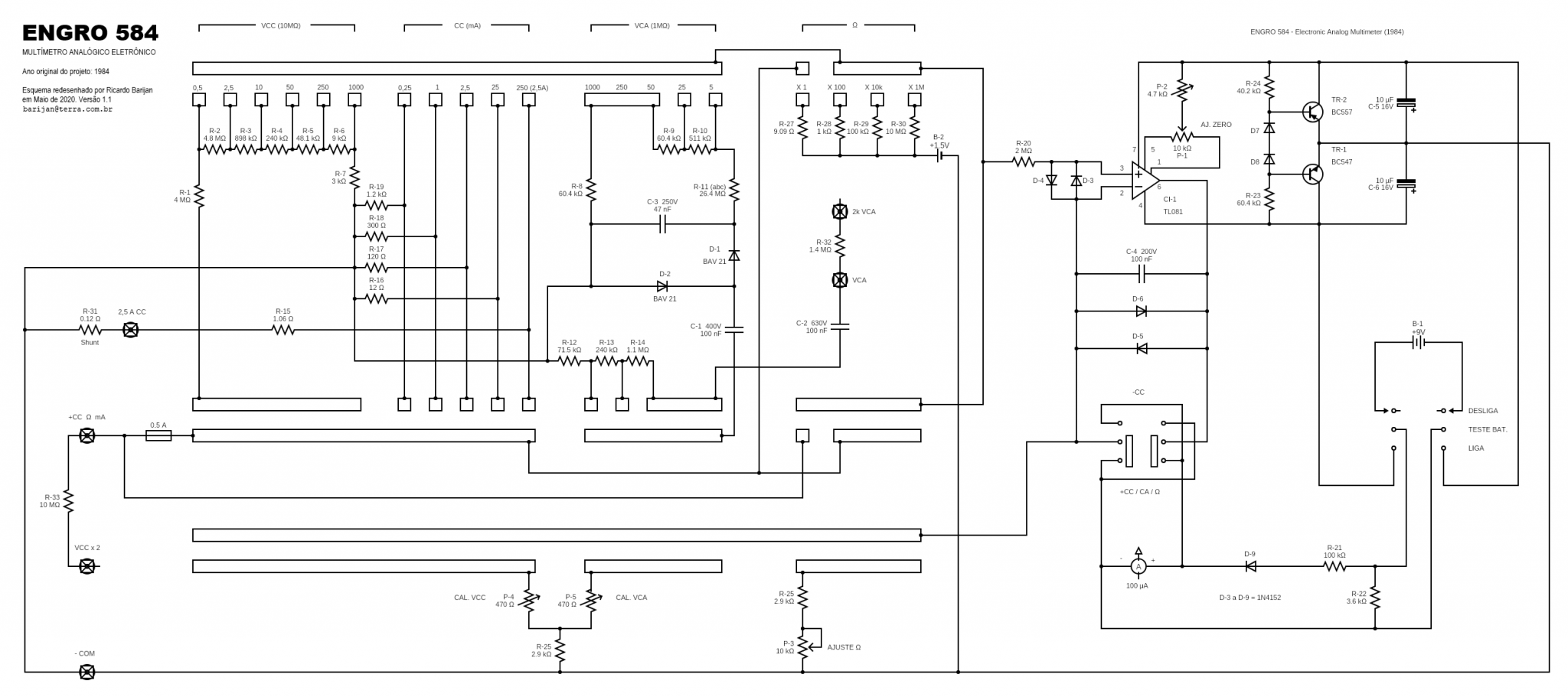

Olá amigos! Decidi redesenhar e publicar o diagrama completo do Engro 584 por estar farto de ver gente VENDENDO esse esquema. Se ainda fosse impresso e de boa qualidade, dá até para entender. Mas são arquivos escaneados, com péssima qualidade e praticamente ilegíveis. Mesmo assim cobram preços absurdos. Mesmo o esquema original, que vem no manual, é horrível. Então resolvi acabar com o problema de uma vez por todas. Redesenhei o esquema seguindo praticamente o mesmo layout do original, que na minha opinião não é dos melhores, apenas aceitável. Apenas desloquei uma ou outra conexão para maior clareza. Segue em anexo nas versões PDF, JPG e PNG, para todos os gostos. O Engro 584 é um multímetro eletrônico fabricado no Brasil, com altíssima impedância de entrada, enorme sensibilidade e faixas amplas. Para se ter uma ideia, a escala de ohms permite medir resistências de até 1 gigaohm. Apesar de excelente para os padrões da época, possui soluções técnicas que seriam inaceitáveis hoje. Por exemplo, a escala de Ohms x1 não é protegida pelo fusível (literalmente o contorna). Certamente fizeram isso porque o fusível afetava a sensível escala x1 que mede a partir de 200 miliohms e os péssimos fusíveis de vidro usados no aparelho, somados ao tipo de suporte, passavam fácil dos 500 miliohms, o que obrigaria a constantes reajustes do ponto zero do aparelho. Outro ponto negativo é que as medidas de volts em AC possuem uma entrada separada, obrigando a ficar mudando a ponta de prova de conector. Além disso as escalas AC possuem uma enorme capacitância em seu filtro. Isso garantia maior precisão mas, como efeito colateral, após a medição a agulha voltava muito lentamente, demorando vários segundos para voltar ao zero. Um incômodo quando você tem que medir rapidamente vários pontos, ou deseja visualizar a variação de tensão em tempo real. Felizmente não havia esse problema nas escalas DC. O aparelho possui duas placas de circuito impresso e os conectores entre elas costumam apresentar mau contato com o tempo, exigindo recuperação ou substituição. Os contatos dos seletores também costumam se desgastar ou oxidar, além de acumular detritos. Para concluir a lista de problemas, em muitos modelos os mancais do galvanômetro eram fixados em um chassi de plástico que pode se deformar com o tempo, prejudicando o livre movimento da agulha por toda escala. O mais afetado era o mancal traseiro, pois era fixado através de um único "braço" de plástico, absurdo. Se fossem dois, como é no mancal frontal, seria muito mais estável. Fora esses detalhes é um ótimo aparelho, um marco da indústria nacional da época e obrigatório para qualquer colecionador se conseguir colocar as mãos em um que esteja em boas condições. O Engro 584 possuia um irmão menor e mais barato, o Engro 484, que não era eletrônico e possuía diferentes recursos. Curiosamente a Engro produziu mais dois excelentes modelos nessa linha, mas que praticamente não foram disponibilizados ao público, era o Engro 486 que existia na versão passiva (não eletrônica) e ativa (com o mesmo circuito amplificador do 584). Eu possuo um raríssimo exemplar desse último. Esses aparelhos foram feitos sob medida para a Xerox do Brasil, tinham um visual mais sóbrio e possuíam um padrão de qualidade muito acima do que os 484 e 584. Por exemplo, o galvanômetro tinha chassi de metal e era bem melhor construído, portanto mais preciso. Para tal eles foram rebatizados como XEROX 600T-70425 mas mantendo a indicação ENGRO MOD 486 no mostrador. Segue nos anexos uma foto do 584 ao lado de seu primo 486. A versão eletrônica do Engro 486 possuía vários recusos exclusivos, com por exemplo, diversas escalas de microamperes em CC e CA, e no outro extremo podia medir até 3kV também em CC e CA. Em contrapartida as escalas de Ohms eram mais limitadas, indo até x1k apenas, medindo no máximo até 1 megaohm. Além disso o circuito possuía muito mais dispositivos de proteção, que incluíam spark-gaps e vários diodos zener estrategicamente colocados ao longo dos circuitos. Ele possuía até mancais duplos de latão sob os knobs dos potenciômetros para torná-los muito mais manuseáveis. Não enroscavam como nos outros modelos da Engro. Mas o melhor de tudo é que não era necessário mudar de conector para alternar entre CC e CA, bastava selecionar a função desejada nos seletores, acabando com o maior incômodo do 584. Possuia também um curioso conector de "TESTE" que, dependendo da medição apresentada, permitia diagnosticar se algum dos diodos internos de proteção havia sido danificado por uma eventual sobrecarga e que portanto teria que ser substituído. Apesar de ser eletrônico ele possuía uma impedância de entrada de "apenas" 40kohm/V para DC e 5kohm/V para AC, bem abaixo do 584, mas mesmo assim bem melhor do que muitos aparelhos da época, mas isso não afetava muito a sensibilidade do aparelho, principalmente nas escalas de microamperes, pois o galvanômetro não era acionado diretamente pelas correntes de entrada, mas sim pelo amplificador operacional do circuito amplificador. Certamente o 486 foi feito sob medida para os técnicos de campo que faziam a manutenção de máquinas copiadoras da Xerox, possuindo assim todas as faixas necessárias para efetuar todos os trouble-shootings desses equipamentos. engro-584-circuit-diagram.pdf
