Michael Thies

Hahaha... não tinha mesmo pensado nisso.. mas que boa ideia... Não é... eu nem vou voltar pra casa este fim de semana, só no outro para ter fotos... Eu já prendi as chaves com cola na estrutura de metal... Ele irá girar por vários minutos nu sentido só, a inversão será necessária pois a conexão da "*****" do balde é através de uma porca, daí ela dá umas 5 voltas quando começa a girar, quando termina o ciclo, ele deve dar umas 5 voltas para o outro sentido. Offtopicamente falando, não é impossível não, a POSSE de arma de fogo (ainda) é um direito garantido por lei para quem é maior de 25 anos e possui ocupação lícita, sem antecedentes, etc... e apesar de ter alguns trâmites e precisar de bastante paciência, é possível sim. Mas eu lhe digo que não adianta ter uma arma em casa e não praticar, pois arma só serve para esporte, caça ou defesa, e você não fará nenhum deles se não praticar, ou pelo contrário, pode até se machucar ou até mesmo morrer, mas isso é assunto para outro tópico...

Ahh... tu é de Gramado, agora que vi hehe... É uma cidade bem legal de se morar, mas pra quem quer coisas que não sejam da rotina da maioria das pessoas, acaba passando por esses problemas... Opa.. agradeço sim.. mas claro que se não for lhe ocupar muito tempo, é claro... Poderia dizer, mas teria que te matar depois kkkkk capaz, não gosto de ficar espalhando, mas a internet ainda oferece (um pouco) de proteção... Assim, eu sou atirador desportivo, ou seja, pratico tiro com arma de fogo como esporte. Temos que passar por muita (mas muita) burocracia para estar com tudo em dia. E como tudo relacionado à armas de fogo custa absurdamente caro, algumas coisas e equipamentos que sejam secundários à atividade não precisam ser "legalizados", e é aí que entra o meu projeto. É um tamboreador, ou seja, uma máquina que gira um tambor (no meu caso um balde) de forma a lavar os estojos de munições (de forma bem similar a uma betoneira de construção, só que em miniatura) para que sejam recarregados posteriormente. Em anexo uma foto de um projeto parecido, só que o meu está um pouco mais compacto.Não tenho fotos agora pois estou no serviço. Pra se ter uma ideia, um tamboreador desses, compra-se na internet por não menos de 700~800 reais, e meu projeto irá custar na casa dos 60~70 reais, mas para isso estou brigando com a questão das chaves hehehe... mas agora estive pensando, como eu serei o único a utilizar o equipamento, não terei problemas em desligar a fonte toda vez que inverter o sentido de rotação. Desculpa o receio em descrever o projeto, mas é que nós (a classe dos atiradores) estamos passando por cada vez mais discriminação, pelo fato de muita gente conseguir o registro de atirador sem "ser" de fato. Muitos o fazem somente para botar uma arma na cintura e sair por aí achando que é o Justiceiro... Se pesquisar um pouco sobre o esporte, verás que é um esporte sério e dedicado, menos pra aqueles que o usam como um subterfúgio para obter um porte disfarçado... Ah e desculpe pelo desabafo... adicionado 0 minutos depois Ahh havia esquecido do anexo... sou campeão em fazer isso kkk

Teutônia, RS fim do fim do mundo kkkk

@Isadora Ferraz, desculpe se me fiz entender de forma equivocada, agradeço e apreciei muito suas contribuições, mesmo não querendo aplicar uma tipologia, não significa que não aprendi com isto. Realmente, agora me peguei pensando que um curto entre +12Vcc e +12Vcc ou entre GND e GND, não é nenhum problema não... realmente, se achar dois relés baratinhos vou comprar e usar... @Renato.88, sim, esse de 3 terminais tem por aqui sim rsrsrs, os de 4 (four-way) que não são muito comuns, mas o principal motivo de eu não os utilizar é o tamanho mesmo... @Mega Blaster, eletricamente creio que não teria problemas em utilizar interruptores residenciais, pois como o @Renato.88 comentou, a corrente (medida por mim) ficou na casa dos 3 amperes mesmo, mas aqui não tem ferro velho de eletrônicos... there's no way hehe... a energia elétrica chegou aqui na semana passada kkk, mas, brincadeiras a parte, é ruim morar em cidade pequena por causa disso...

@Isadora Ferraz eu liguei a chave HH exatamente assim como você desenhou, só que sem a chave liga desliga antes, por que a ideia era ter só uma chave de reversão (HH) e uma gangorra de três posições (velocidade1/desligado/velocidade2). E a chave HH dá um curto sim, quando ela está comutando ("fazendo ou desfazendo o X") ela momentaneamente entra em curto, quando ela está na posição final do curso, daí está novamente OK. Quanto aos relés, não queria justamente por causa do custo, além de que se, por algum motivo um bater e o outro não, terei novamente o problema de curto... Obrigado a todos

Pessoal, muito obrigado pela atenção e pelas contribuições. Sobre usar interruptores de lâmpadas residenciais como a @Isadora Ferraz e o @Renato.88 mencionaram, dois three way mecanicamente interligados já havia me passado pela cabeça, o four way também pensei mas já descartei, pois pela internet, como já comentei, com o preço dos fretes fica impraticável, e como moro em cidade pequena, quase todas lojas que fui eles nem conhecem kkkk (tô rindo, mas de nervoso), e quando conhecem custa mais caro do que comprar pela internet com frete absurdamente caro... e também o meu projeto é um tanto compacto, portanto eu poderia utilizar duas chaves gangorras de 3 pinos que eu tenho, mas também precisam ser mecanicamente bem conectadas para não acontecer a mesma coisa que acontece com minha chave HH. @Eder Neumann, então, como mencionei, eu estou utilizando uma chave dessas, e até nem precisa de ferramenta, ela tem uma saliência bem boa que dá para utilizar somente a unha... mas o problema é justamente esta chave, que quando comuto-a sob tensão, ela cria um curto momentâneo e fica uma situação perigosa, dependendo da fonte que eu usar... @rmlazzari58, sobre o relé, não tenho dúvidas que esta seria uma ótima opção, mas como mencionei, não quero onerar mais o projeto, já pensei em fazer com dois relés simples, mas ainda sim, quero que seja o mais simples possível. Sobre o snubber, não tinha me passado pela cabeça não... até onde eu sabia o snubber deve ser utilizado para supressão de transitórios, o que não me pareceu ser bem essa a definição para o meu problema, mas como não sou muito chegado em eletrônica, vou dar uma pesquisada mais a fundo.

@Isadora Ferraz obrigado pelo seu tempo e sua resposta. Sim, eu já havia pesquisado por essas chaves, tem algumas que até nem são tão caras, mas o frete ultimamente está inviabilizando muita coisa... Não posso gastar 50 reais em UMA chave em um projeto em que o motor, as ferragens e conexões tenham custado um pouco mais de 60 reais... Creio que deva ser uma limitação do mecanismo da chave, uma vez que ela não foi "projetada" para esse uso Anyways... acho que a solução vai ser comutar desenergizado mesmo... uma pena.

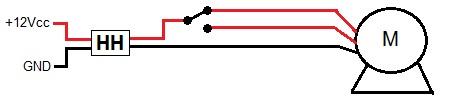

Bom dia pessoal, peço desculpas por esse post com minha conta nova, não sou muito assíduo em forums e o email que eu tinha cadastrado já nem existe mais (fiz lá em 1953 mais ou menos hahaha). Já pesquisei bastante também, mas não consegui nada muito satisfatório... Bem lá, vai: Estou montando um projeto que usa um motor de limpador de para brisas 12V, que precisa girar para os dois lados e com as duas velocidades, ah e precisa ser de baixo custo.... por isso nada de eletrônica digital, ponte H, microprocessados etc... Fiz a ligação do jeito da figura em anexo, onde a chave HH (que tirei de uma seletora de tensão de uma fonte de PC) faz a inversão da polaridade e uma chave gangorra faz a seleção da velocidade. O motor funciona corretamente invertendo a polaridade (aparentemente) sem problemas. Aliás, o circuito todo funciona do jeito que eu queria, só que tem um problema: a chave HH, no momento da comutação, faz um curto entre os terminais que não deve, o que obviamente, é inoportuno e inseguro, ainda mais se eu utilizar fontes não chaveadas. Se eu fizer a comutação com o circuito desenergizado, não tem problemas, ligo de novo e o motor funciona no outro sentido. Gostaria de saber se alguém sabe como resolver esse problema diretamente na chave. Ou se tiverem alguma outra ideia que não onere o projeto, nem sejam necessárias mudanças muito grandes... Desde já, agradeço a atenção.
