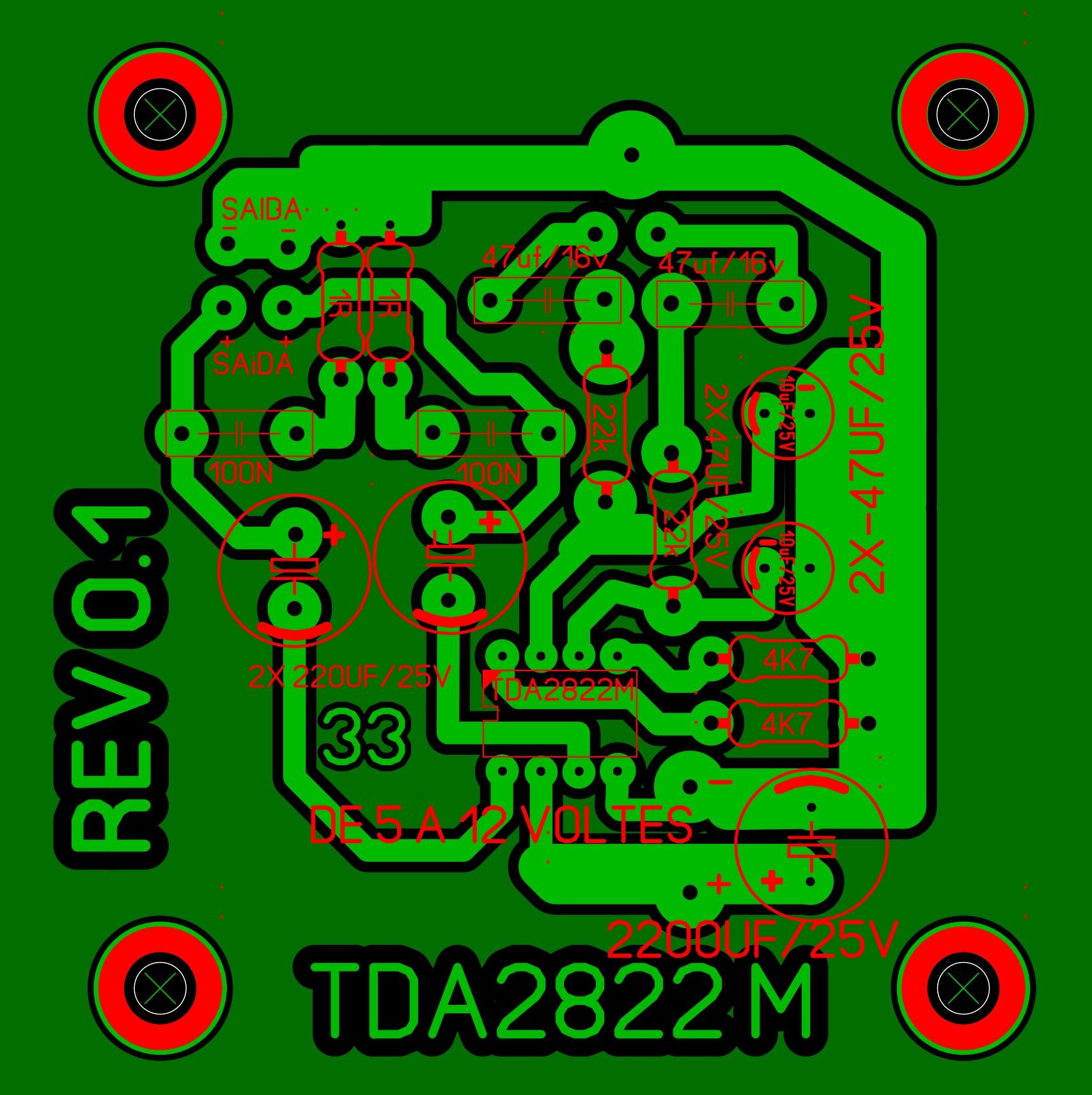

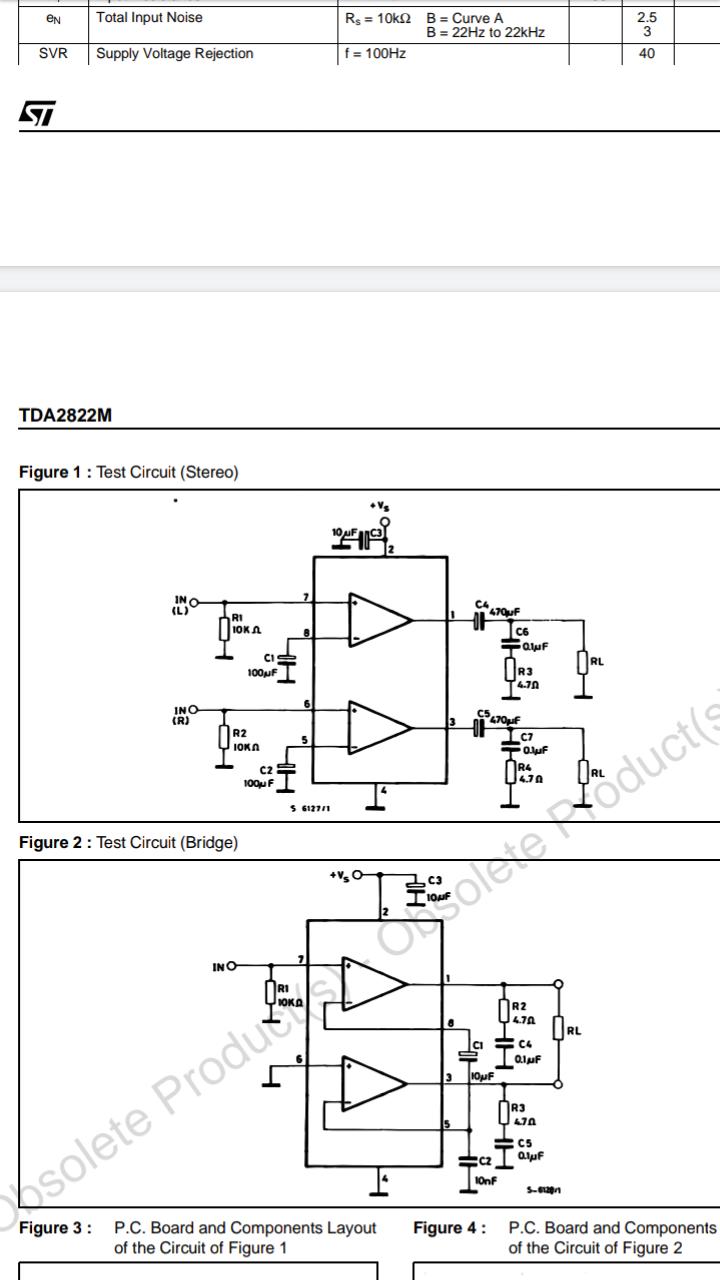

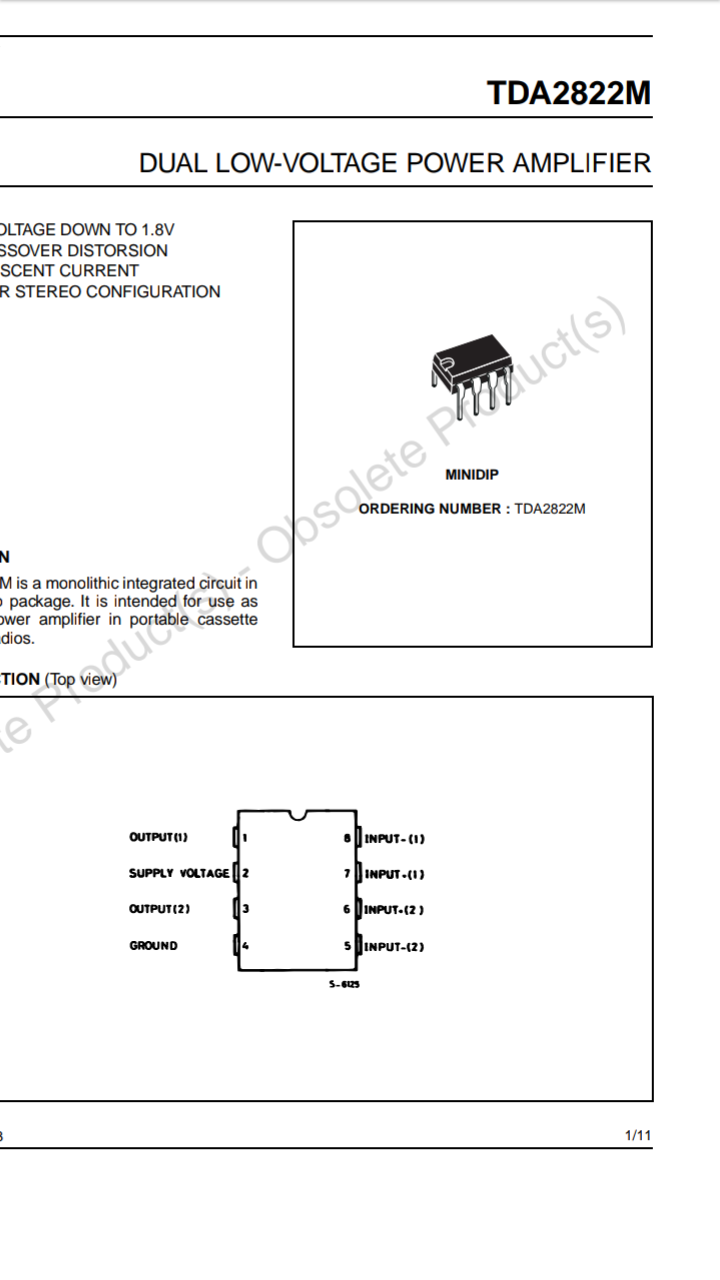

  1. Bom enfim . Projeto terminado . Projeto de um cara do facebook Guardei por 5 anos ate descobrir que era de um datasheet esse projeto. Projeto simples e estereo trabalha cpm no maximo 12 voltes boa amplificaçao e sem ruidos . Tarabalha a partir de 5 voltes e 100 MA mili ampers. Apoio dos amigos do "G"

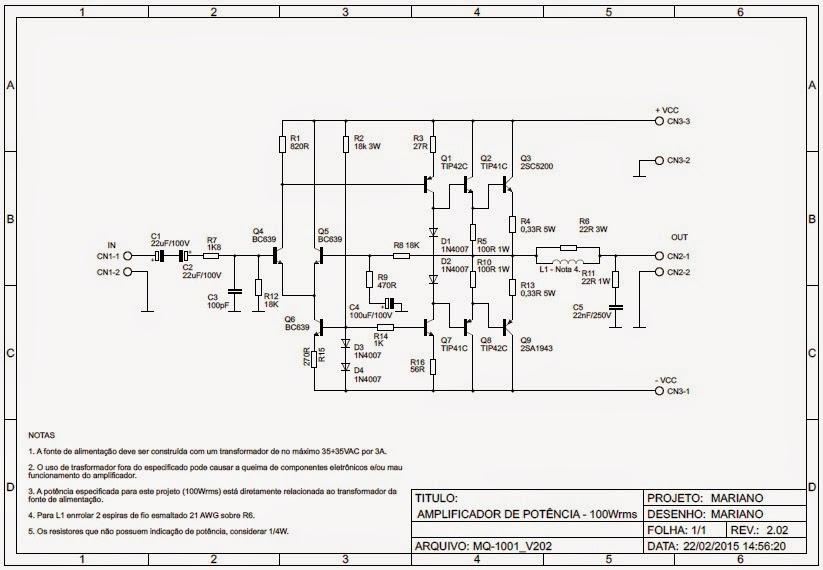

  2. Excelente amplificador de áudio 100 watts RMS. Baseado no mq1001 do blog mariano andré.
  3. @aphawk @aphawk @Isadora Ferraz o par de saida nao e darlingnton ela a saida recebe a excitaçao do circuito driver. O transistor darlingnton e totalmente diferente e um transistor duplo internamente com controle de corrente internamente. Esse circuito nao e preparado pra darlingntons de saida. Aqui uma amostra de um cicuito de transistor darlingnton. Eis aqui um transistor darlingnton. adicionado 6 minutos depois @aphawk pela citaçao ja sei que se trata do carlos mergulhao ele copia muito a linha da quasar. So fala em quasar.

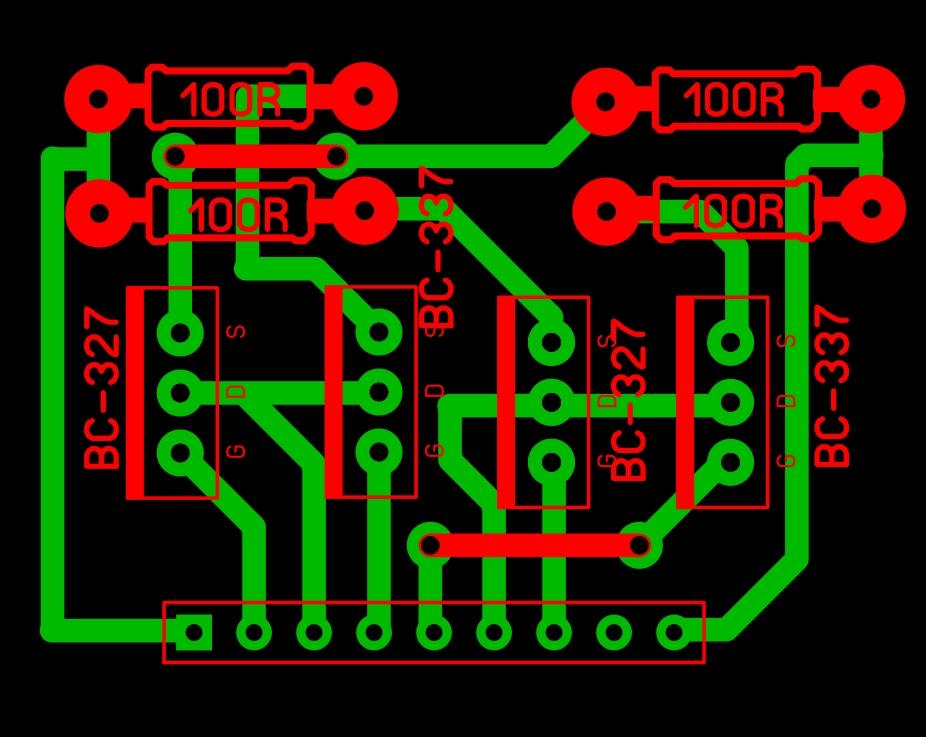

  4. Venho trazer os layouts dos ic de controle bias do amplificador DBK e DBS E watsom. Respectivos ic1001 ic1002 e ic1003. Espero ajudar a quem precisa. E necessario colocar esses ic's novos por conta da oxidaçao do cicuito bias isso faz conduzir esse mini circuito e provoca defeito no equipamento por desbalancear o bias. Os transistores a ser colocado tem que ter hfe igual . Antes de fazer confira a posiçao do layout comparando com o original pelo motivo de ser copia . Falou.

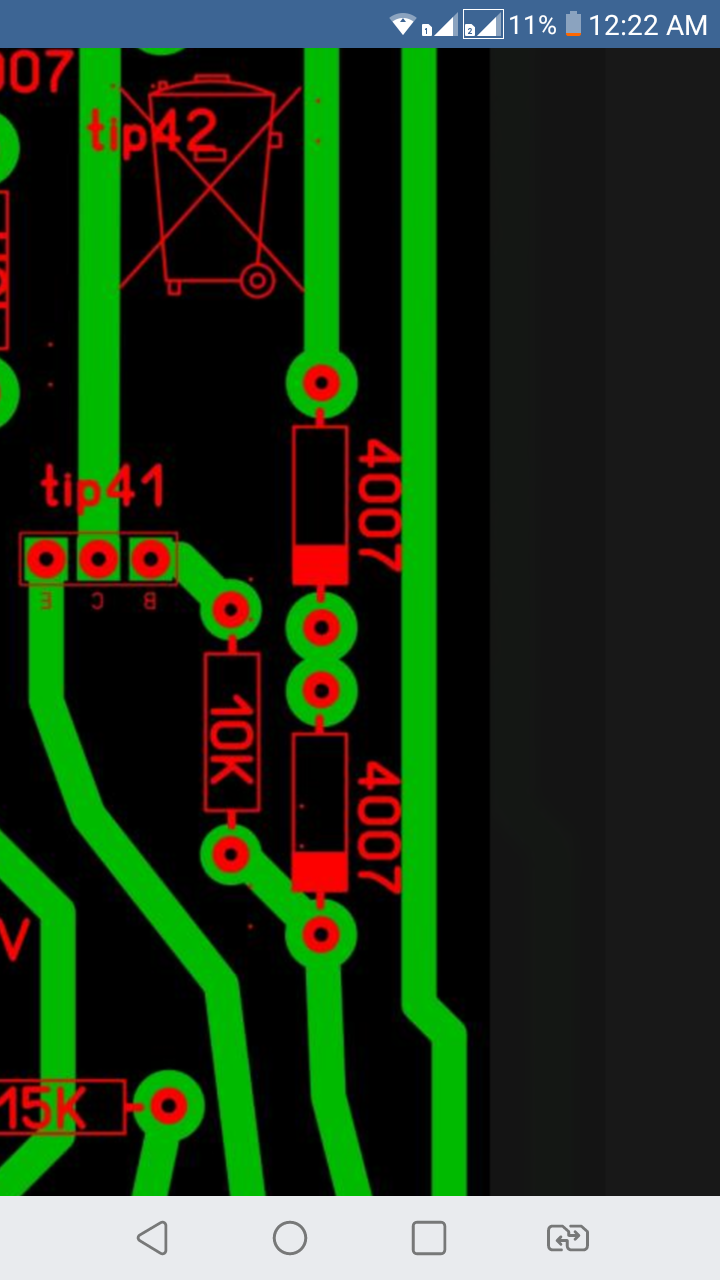

  5. @Isadora Ferraz Saindo D3 e D4 estão na lateral
  6. @aphawk voce falou falou e deu no mesmo eu quiz dizer que atenua a potencia na base do transistor de efeito de campo sitado em seu comentario. Olha o que voce citou "em potência perdida inutilmente, diminuindo o alcance do transmissor" Justamente perda de potencia

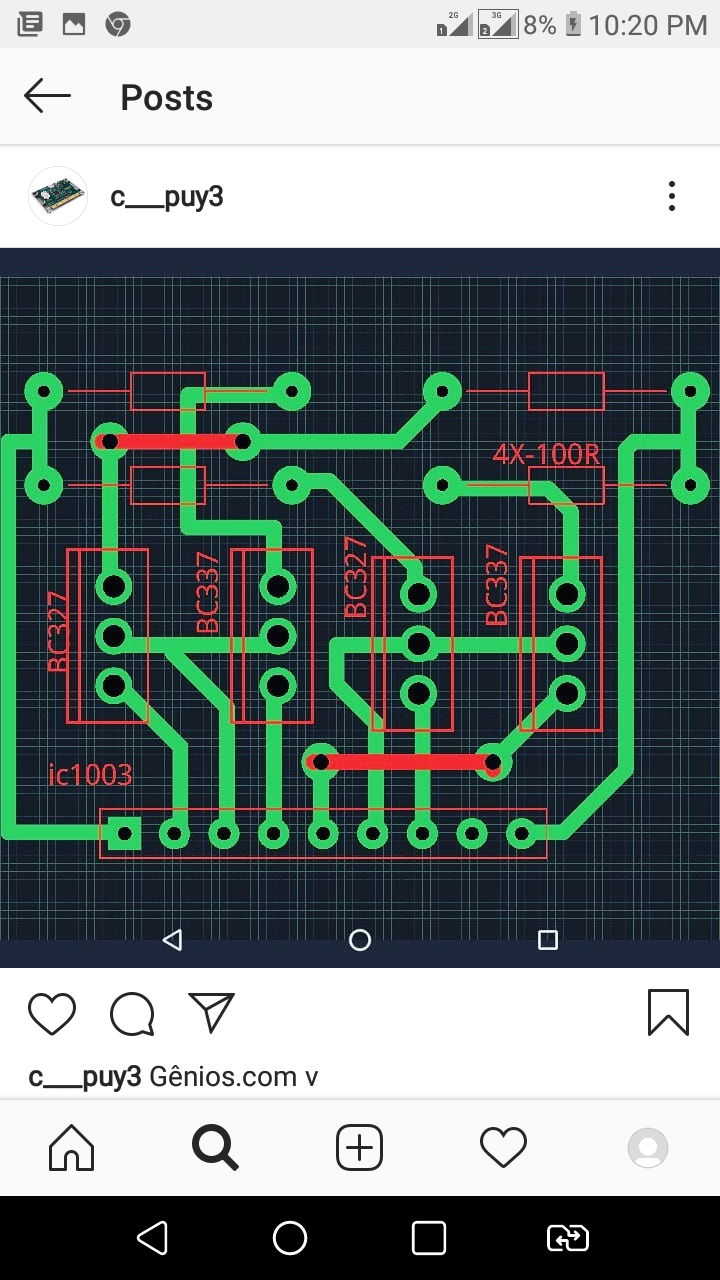

  7. adicionado 11 minutos depois Achado em um instagram

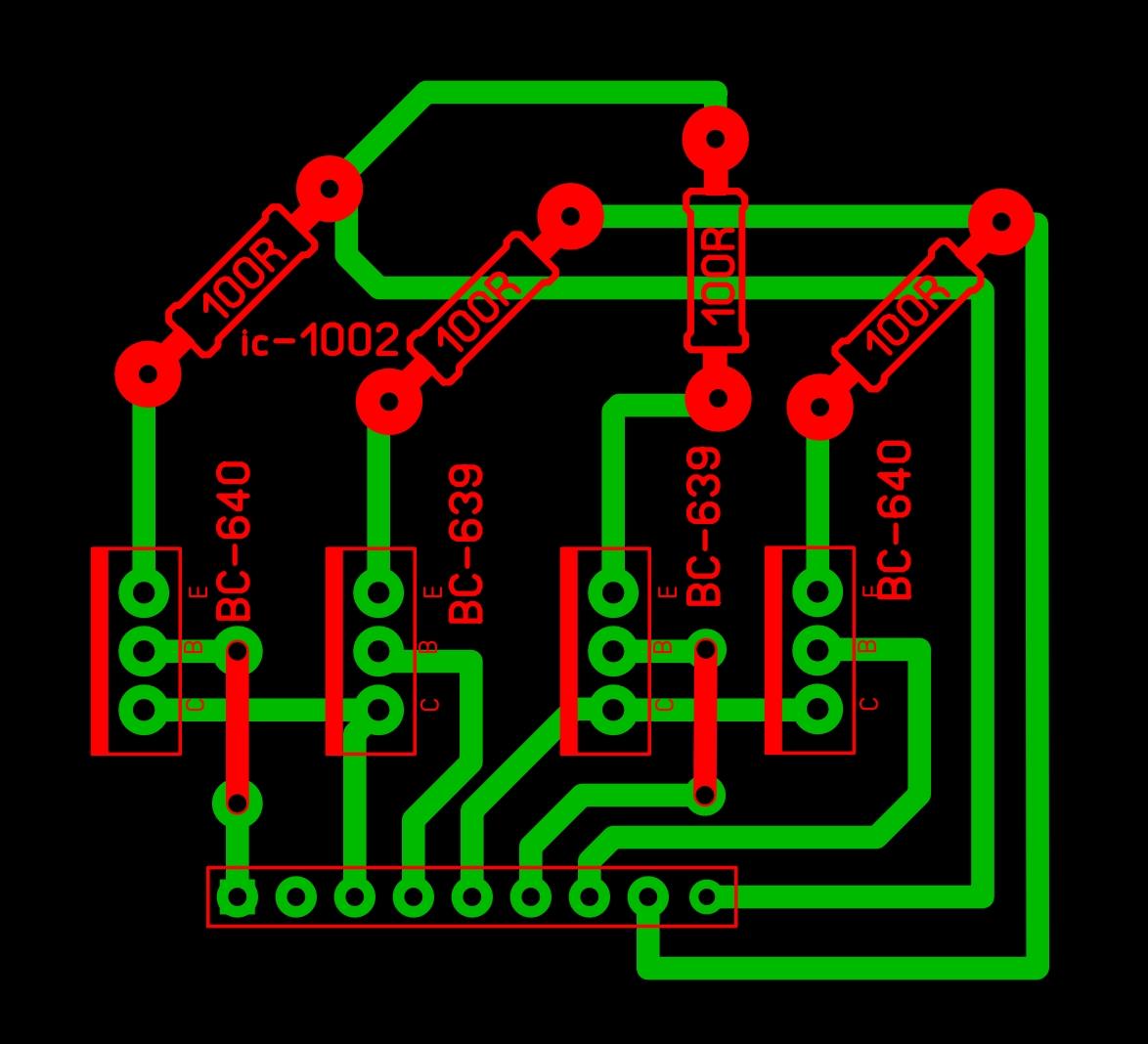

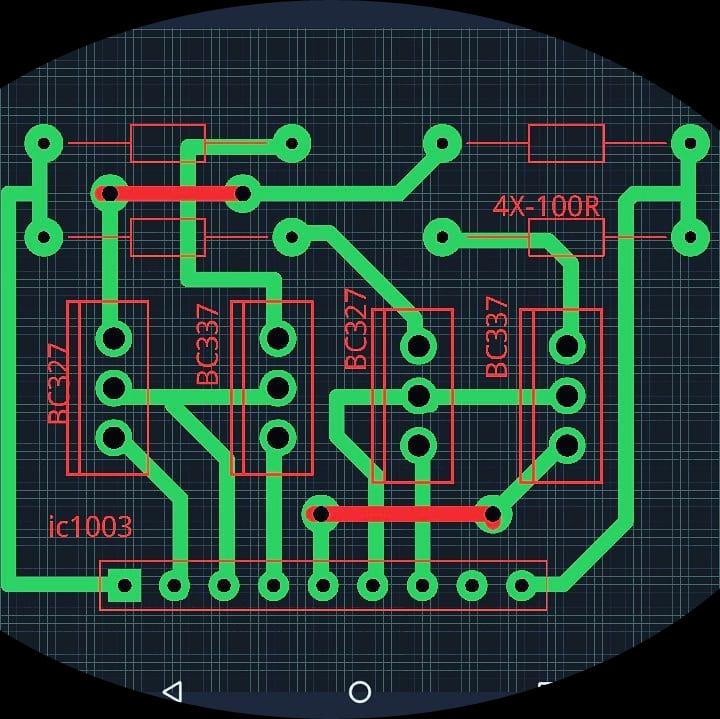

  8. Segue projeto do circuito bias do amplificador DBK e DBS da ciclotron . Os transistores a ser usado tem que ser testado e ter mesmo( hfe) ou proximos para uma harmonia do circuito bias. ic1002 e ic1003. O ic 1001 ainda estou confeccionando Feito no pcbdroid para android.

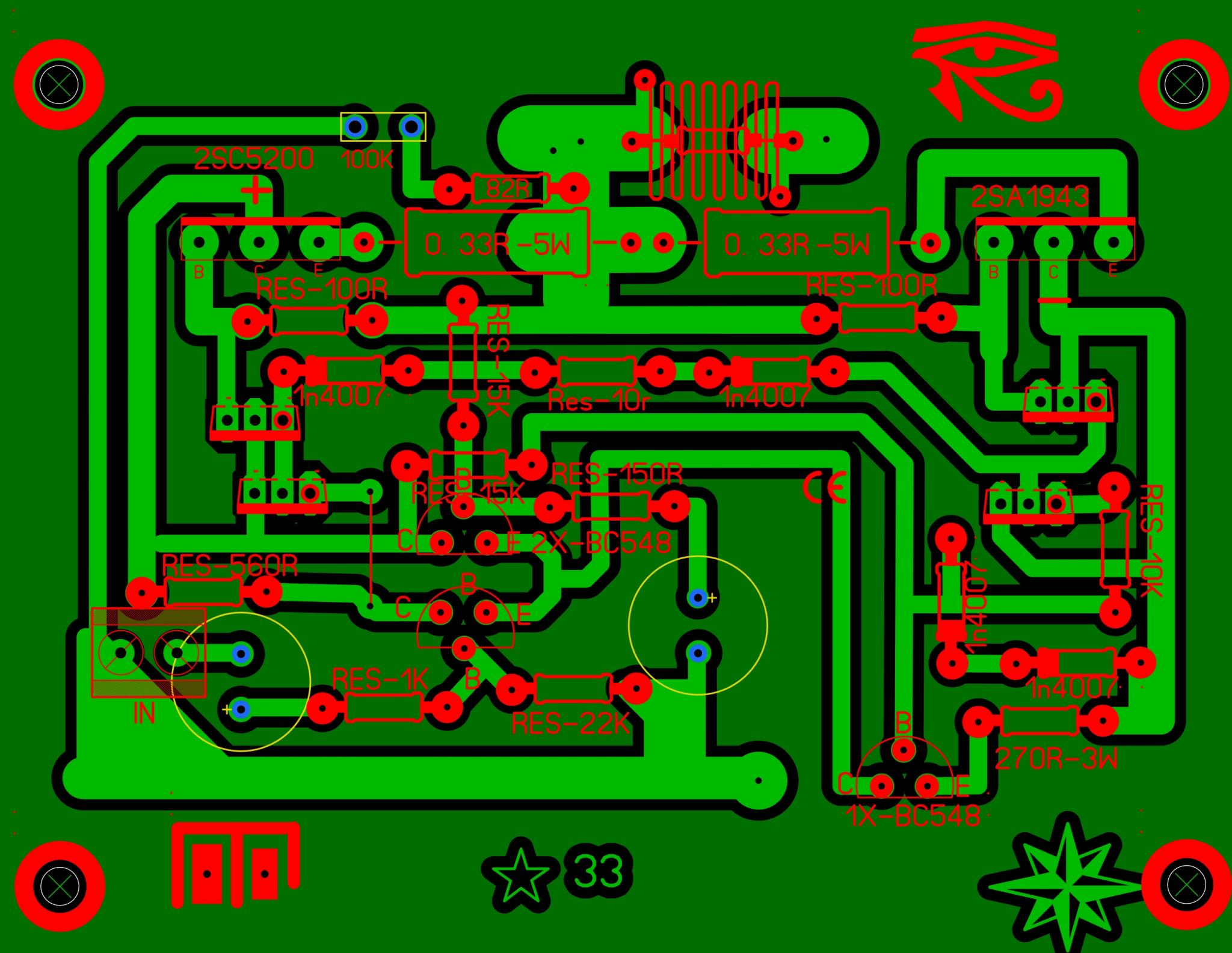

  9. Trago pra vocês o projeto terminado junto ao esquema. O projeto fou relançado pela apex amplificadores por Mile slakovik No facebook da apex amplificadores de audio. Là voce encontrara diversos projetos de amplificadores caixas de som padronizadas e pré amplificadores de audio. O circuito original e do blog mariano andre segue link de la. https://marianoandre.blogspot.com/2014/01/novo-layout-para-do-mq-1001.html?m=1

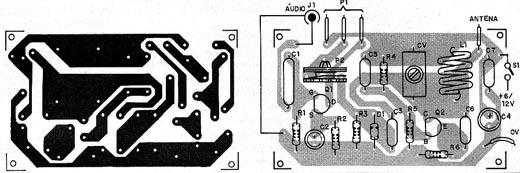

  10. Trago a vocês um achado . Uma raridade de modulador de fm ( transmissor de fm) . Circuito simples e barato de montar Monofônico. O circuito ultiliza um diodo varicap atenuador de frequencia que pode der substituido colocando-se um capacitor ceramico de 15pf no catodo. De um diodo 1n4148 ou um diodo 1n4007. Otimo pra transmitir som de pc . Para maior eficiencia do diodo varicap o projeto conta com um trimpot que limita a tensão do catodo do diodo varicap ...quanto menor tensão maior a potencia do varicap atenuando a frequencia em RF. Segue layout e esquema Mais informaçoes vai neste link artigo do site newton c.braga https://www.newtoncbraga.com.br/index.php/projetos/3071-art421
  11. Este projeto e de uma revista . O projeto em sis e simples ...sua ultilidade tanto e para violao sem fio como guitarra sem fio ou outa aplicaçao como exemplo transmitir musicas de um pc ou um reprodutor mp3. Seu alcançe chega à 50 metros e o som excelente . A sintonia e feita pelo capacitor variavel que fica em paraleli com a bobina e seu papel e de oscilador ...no caso de quebra do capacitor variavel (trimmer) pode ser substituido por um capacitor de 15pf e a sintonia feita atraves do afastamento das espiras da bobina do circuito oscilador. Esse transmissor varia a frequencia de 90mhz à 108mhz tendo o ajuste de frequencia de transmissao feito pelo afastamento das espiras da bobina do circuito oscilador. Segue as imagens do projeto.
  12. Venho trazer a vocês um pequeno amplificador de audio de alcança uma potencia de cerca de 130watts Rms Ainda to ajustando a placa . Seu tamanho e cerca de 9x9 cmm Sua saida usam 2sc500 e 2sa1943. Segue imagem. E o projeto. O projeto foi adicionado um desacoplamento pra barrar a frequencia Rf causada pelis transistor de saida ou frequencias de emissoras de radio se misturar ao audio .
  13. Venho através deste trazer um ótimo projeto de transmissor de fm. ( mudulador fm ) O circuito do oscilador e pequeno e fica dentro dessa chapa de metal . O oscilador conta com um diodo vericap que pode ser substituido por um diodo comum 4007 e em seu catodo um capacitor ceramico de cerda de 10 ou 15pf pico farad. Segue imagems do projeto e o PDF. Neste link temos um artigo do newton c. Braga explicando o funcionamento do diodo varicap e sobre o desacoplador. Click aqui e veja modulator ukf fm.pdf
  14. @Isadora Ferraz cara izadora sei que pode ser considerado " roubo" mas nao fui eu quem fez o post no mercado livre ..acho que alguen se aproveitou disso pra fazer comercio e meio de vida mas respondendo nao acho caro 2.500 pois tem o trabalho do projetista que o criou ...nao e assim chegar e botar preço nas coisas aleias.. Quem fabricou sabe o que esta fazendo .
  15. Olá @aphawk Acho que voce exagerou em falar que o projeto foi roubado pois se voce não sabe da um pulinho no site lancos.com ...o projeto esta postado no site ...e...como o proprio site diz é"open system" sistema aberto ou open source Isso e acusaçao seria voce falar o que nao sabe ...procure se esclarecer se nao souber ler inglês traduza a pagina pelo google chrome voce pois o ponyprog2000 ainda é ultilizado acho que voce com tais palavras ta tentando acobertar algo . É claro no site "open-system" sistemas abertos pois se quem publicou a pagina postou o projeto e porque funciona e porque deseja compartilhar ...deixe de magoas rsssss Aqui vai uma lista do proprio site do desenvolvedor de quais dispositivos sao aceitos pelo ponyprog. Se quiser da um pulinho aqui no site e traduza a pagina pra portugues http://lancos.com/prog.html Features Aqui ta traduzido pra evitar a fadiga. Introdução Se você está procurando um programador simples, mas poderoso, você está certo, está aqui. O PonyProg é um software programador de dispositivo serial com uma estrutura de interface amigável disponível para Windows95 / 98 / ME / NT / 2000 / XP e Intel Linux. Seu objetivo é ler e escrever todos os dispositivos seriais. No momento, ele suporta I²C Bus, Microwire, SPI eeprom, Atmel AVR e Microchip PIC micro. SI-Prog é a interface de hardware do programador do PonyProg. Com PonyProg e SI-Prog, você pode programar Wafercard para SAT, eeprom dentro de GSM, TV ou CAR-RADIO. Além disso, pode ser usado como um kit inicial de baixo custo para PIC e AVR. Suporte PonyProg O PonyProg também trabalha com outras interfaces simples de hardware, como AVR ISP (STK200 / 300), JDM / Ludipipo , EasyI2C e DT-006 AVR (da Dontronics). Recursos Suporte 24E01, 24C02, 24C04, 24C08, 24C16 EEPROM de barramento I²C EEPROM de barramento de suporte 24C32, 24C64, 24C65, 24C128, 24C256, 24C512 I²C Detectar automaticamente a capacidade EXXPR 24XX Suporte EEPROM de barramento 24C325 e 24C645 I²C Suporte Siemens SDE2516, SDE2526, SDA2546, SDA2586, SDA3546, SDA3586 EEPROM (como 24XX Auto) Suporte AT17C65, AT17C128, AT17C256, AT17C512, AT17C010 I²C Bus EEPROM Suporte Siemens SDE2506 EEPROM Detectar a capacidade de capotagem de banco de algumas EEPROM 24XX antigas Suporte AT90S1200, AT90S2313, AT90S2323, AT90S2343, AT90S4414, AT90S4434, AT90S8515, AT90S8535 Flash micro Suporte AT90S2323, AT90S2343, AT90S2333, AT90S4433, AT90S4434, AT90S8535, AT90S8534 Detectar automaticamente o tipo de microcontrolador AVR Suporte ao microcontrolador AVR ATmega103, ATmega161, ATmega163, ATmega 323, ATmega128, ATmega8, ATmega16, ATmega64, ATmega32, ATmega162, ATmega169, ATmega8515, ATmega8535 Suporte ao AVR ATmega44, 88, 168, 164, 324, 644, 640,1280, 1281, 2560, 2561 ( não testado ) Suporte ao AVR AT90can32, 64 e 128 ( não testado ) Suporte ao AVR ATtiny12, ATtiny15, ATtiny26, ATtiny2313 Suporte ao AVR ATtiny13, 25, 45, 85, 261, 461 e 861 ( não testado ) Leia o byte de calibração do oscilador ATtiny12 e ATtiny15 Escreva bits de bloqueio para proteger o micro AVR da leitura Escreva a memória Flash e EEPROM do micro AVR de uma só vez Apoie o micro AT89S8252 e AT89S53 Suporte EEPROM Microwire 93C06, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86 (séries C e LC, a série CS ainda não é suportada) Suporte 93E13 (como um 93C06) e 93C14 (como um 93C46) EEPROM de Microwire Acesse eeproms de microwire na organização de 8 e 16 bits Suporte aprimorado PIC 16C84 / 16F84 micro Suporte PIC 16F873 / 874/876/877 e PIC 16F84A micro Suporte PIC 16F873A / 874A / 876A / 877A e PIC 16F627 / 628 micro (não testado) Suporte PIC 12C508 / 509 micro Suporte PIC 12C671 / 672 micro ( não testado ) Suporte 25010, 25020, 25040 EIPROM SPI Suporte 25080, 25160, 25320, 25640, 25128, 25256 EEPROM de SPI grande Suporte 25642 e 95640 EEPROM de SPI grande Suporte NVM3060 eeprom Suporte MDA2061 / MDA2062 eeprom Suporte X2444 / X2445 eeprom Suporte S24H30 ( não testado ) Leitura / gravação de arquivos em formato hexadecimal Intel, bem como arquivos binários brutos Ler / gravar arquivo no formato Motorola S-record Ler / gravar arquivo no formato CSM Apresenta um arquivo no formato E²P personalizado para armazenar as características da EEPROM, um comentário editável e o conteúdo da memória, tudo junto com o CRC Edição aprimorada de buffer, texto e hexadecimal Trabalhe com Windows95 / 98 / ME e WindowsNT / 2000 / XP e Linux * Botão Recarregar arquivo Comando buffer de preenchimento Edição de bits de segurança para AVR, AT89S e PIC Programação de número de série Arquivos de script para programação em lote Velocidade aprimorada com o WinNT / 2000 / XP com um driver para E / S direta. * Nem todas as interfaces são suportadas em todos os sistemas operacionais; para mais informações, consulte a documentação. Novos dispositivos não testados podem não funcionar. Estou esperando as amostras testá-las.
