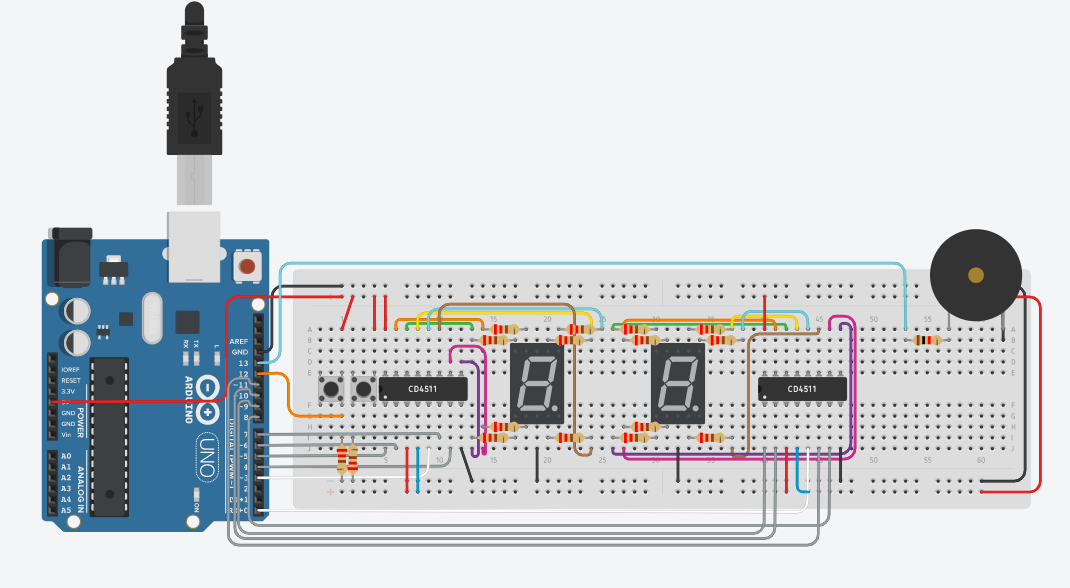

  1. "Elaborar um circuito e a programação de um cronometro (conta de 00 a 99) utilizando dois displays de sete segmentos com seus decodificadores (CD4511). Inclua 2 botões: iniciar a contagem e parar a contagem; zerar a contagem; Ao concluir a contagem (99) deve ser emitido um som de finalização com um buzzer." Teria como alguém resolver esse problema? Até agora só consegui fazer as conexões das portas com os pinos do arduino e fazer a contagem de 0-99. O maior problema está sendo incluir o botão para parar a contagem instantaneamente e incluir um botão para resetar o cronometro. O código que criei foi esse, mas dificilmente será reutilizável: int contador; byte botao = 0; byte estadobotao = 0; void setup() { pinMode(0, OUTPUT); pinMode(3, OUTPUT); pinMode(4, OUTPUT); pinMode(5, OUTPUT); pinMode(6, OUTPUT); pinMode(7, OUTPUT); pinMode(8, OUTPUT); pinMode(9, OUTPUT); pinMode(10, OUTPUT); pinMode(11, OUTPUT); pinMode(12, INPUT); pinMode(13, OUTPUT); } void loop() { botao = digitalRead(12); contador = 11; if (botao == 1){ estadobotao = 1; contador = 0; } if (botao == 0){ estadobotao = 0; contador = 11; } while (estadobotao == 1){ digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, LOW); digitalWrite(8, LOW); delay(1000); digitalWrite(8, HIGH); delay(1000); digitalWrite(8, LOW); digitalWrite(9, HIGH); delay(1000); digitalWrite(8, HIGH); delay(1000); digitalWrite(8, LOW); digitalWrite(9, LOW); digitalWrite(10, HIGH); delay(1000); digitalWrite(8, HIGH); delay(1000); digitalWrite(8, LOW); digitalWrite(9, HIGH); delay(1000); digitalWrite(8, HIGH); delay(1000); digitalWrite(8, LOW); digitalWrite(9, LOW); digitalWrite(10, LOW); digitalWrite(11, HIGH); delay(1000); digitalWrite(8, HIGH); delay(1000); contador++; if(contador == 0){ digitalWrite(7, LOW); digitalWrite(6, LOW); digitalWrite(5, LOW); digitalWrite(4, LOW); } if(contador == 1){ digitalWrite(7, LOW); digitalWrite(6, LOW); digitalWrite(5, LOW); digitalWrite(4, HIGH); } if(contador == 2){ digitalWrite(7, LOW); digitalWrite(6, LOW); digitalWrite(5, HIGH); digitalWrite(4, LOW); } if(contador == 3){ digitalWrite(7, LOW); digitalWrite(6, LOW); digitalWrite(5, HIGH); digitalWrite(4, HIGH); } if(contador == 4){ digitalWrite(7, LOW); digitalWrite(6, HIGH); digitalWrite(5, LOW); digitalWrite(4, LOW); } if(contador == 5){ digitalWrite(7, LOW); digitalWrite(6, HIGH); digitalWrite(5, LOW); digitalWrite(4, HIGH); } if(contador == 6){ digitalWrite(7, LOW); digitalWrite(6, HIGH); digitalWrite(5, HIGH); digitalWrite(4, LOW); } if(contador == 7){ digitalWrite(7, LOW); digitalWrite(6, HIGH); digitalWrite(5, HIGH); digitalWrite(4, HIGH); } if(contador == 8){ digitalWrite(7, HIGH); digitalWrite(6, LOW); digitalWrite(5, LOW); digitalWrite(4, LOW); } if(contador == 9){ digitalWrite(7, HIGH); digitalWrite(6, LOW); digitalWrite(5, LOW); digitalWrite(4, HIGH); } } } Já o circuito é seguinte (utilizei o simulador chamado tinkercad.) ( Outra coisa, o botão ao lado do decodificador está sem pino no arduino):
