  1. Pessoal, vou ressuscitar o tópico pois o acompanho há tempos, então acredito que alguém ainda esteja esperando pela solução. - Exclua o arquivo e a pasta SoundMixer nos dados do aplicativo:% appdata%\Microsoft\Microsoft\SoundMixer\SoundMixer.exe - Vá para o registro do Windows e vá para HKCU\Software\Microsoft\Command Processor e remova a chave AutoRun. fonte: https://forums.windowscentral.com/windows-10/466299-unable-launch-command-Prompt.html

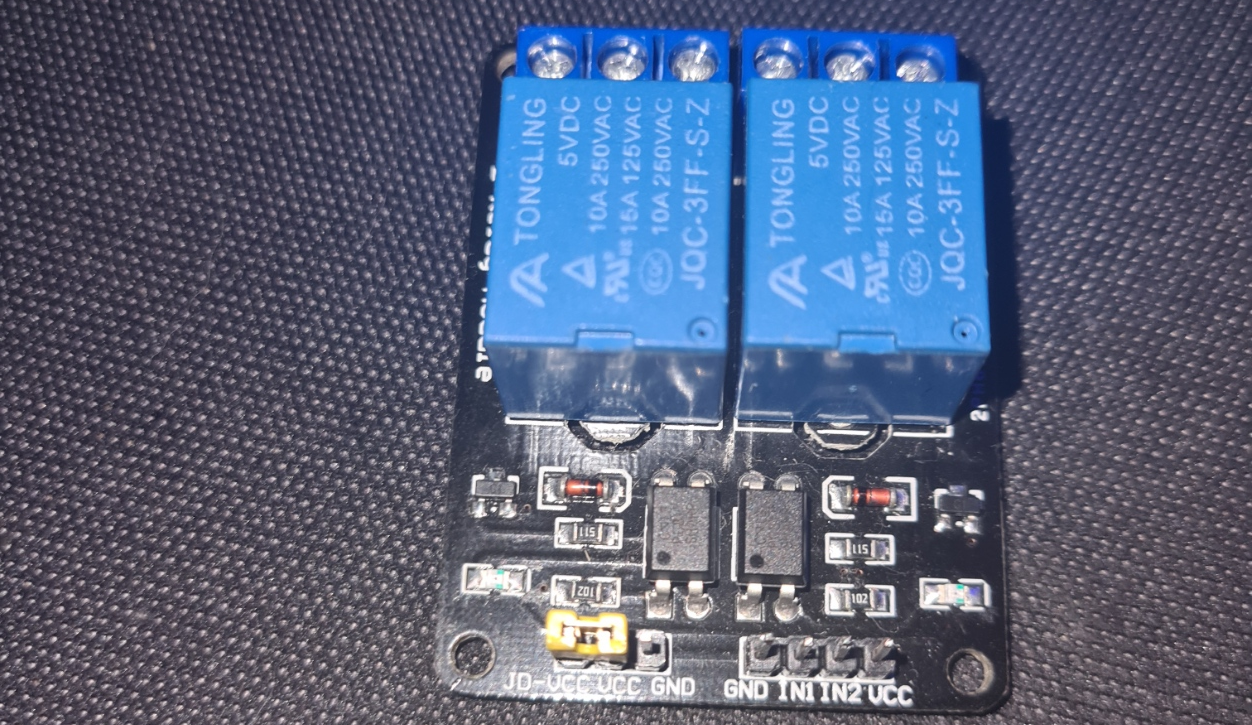

  2. Confesso que agora fiquei bem confuso rsrs... Este é o relé: @.if Não entendi essa questão de simular o relé... A minha ideia é ligar é ligar o terra do módulo no GND deste relé, o 5v no VCC e a saída do display no in deste relé. Ele funciona quando encosto o terra no in, ou seja, baixa tensão. Quando encosto a saída do display no in, o relé começa a vibrar e fazer um barulho parecendo uma maquininha de fazer barba, que é o caso da tensão ser pulsante. quando desligo pelo CR, não há saída de tensão, não tenta ativar o relé. Por isso precisava da saída do display estável e com baixa tensão pois foi o mais próximo que cheguei de um sinal que mude quando ligado para desligado. Com o esquema que você me passou, eu ligo o terra no terra do módulo, o verde no display e o vermelho no in do relé (Acredito que essa seria a ideia). Mas nada acontece... no esquema você colocou que o fio vermelho sairia 12v...era isso mesmo? pois preciso de tensão baixa, quanto mais próxima de zero, melhor. Desculpem a ignorância, realmente meu conhecimento é pouquíssimo rsrsrsrs...

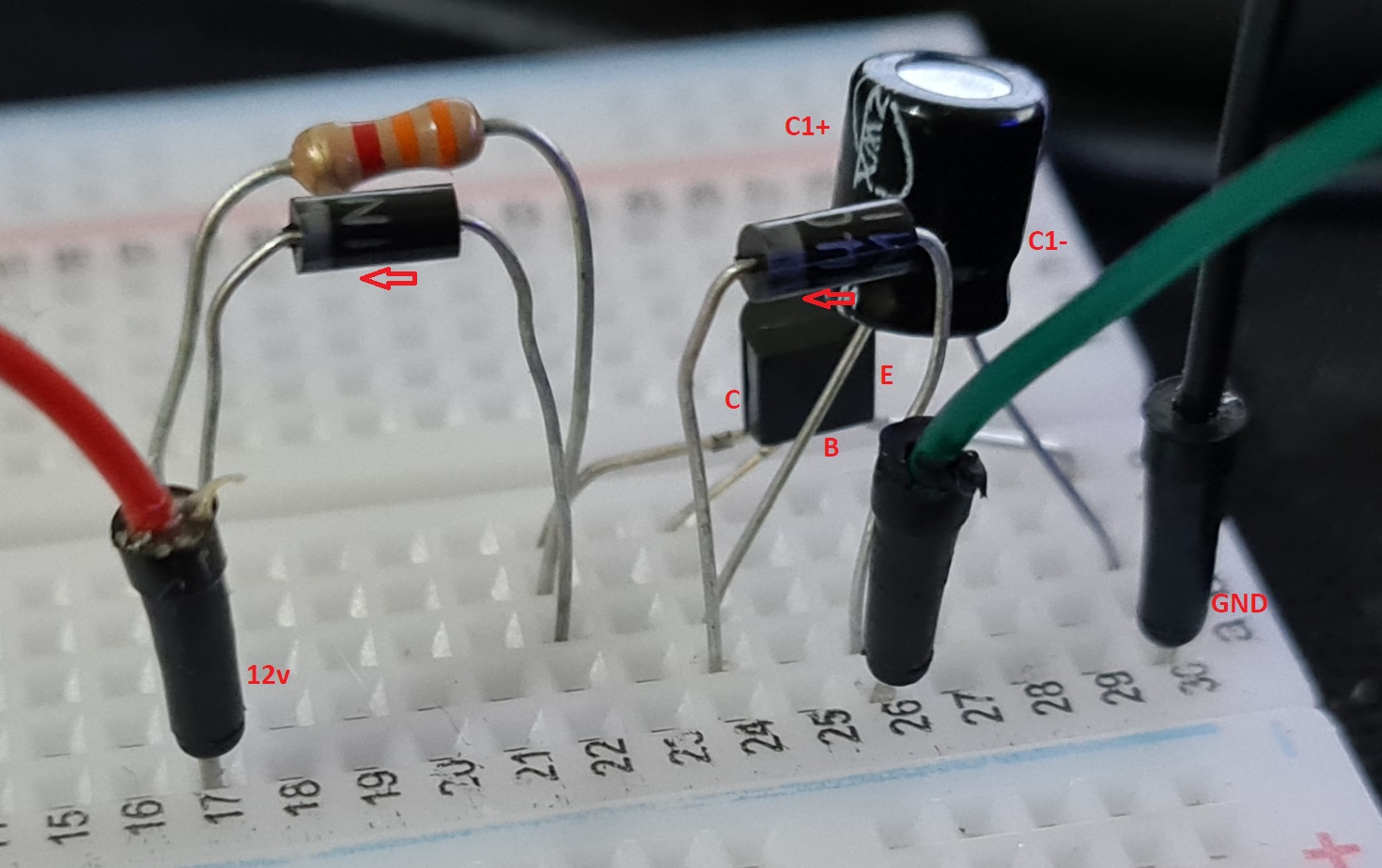

  3. @.if Está correta a montagem abaixo, do esquema que você me passou? Se sim, me tire uma dúvida... As saídas do display tem em média 0,2v a 2,0v. onde eu ligo a saída do display neste esquema?
  4. @.if Muito obrigado!! Vou comprar os componentes amanhã, talvez esse fds eu já tenha o gabinete pronto e montarei tudo junto. @rmlazzari58 Não tinha pensado em utilizar a corrente. Olhei o tópico meio por cima e achei interessante... Vou ver como funciona e se não for muito trabalhoso, vou comprar os componentes para testar essa forma também, mais por curiosidade e aprender como funciona ou então aplicar caso o display não funcione . Assim que testar eu aviso se deu certo pessoal! Valeu!!
  5. @.if Só uma coisa que não mencionei... A tensão de todas as saídas do display, além de pulsantes são variáveis de acordo com a tela que está sendo exibida, em torno de 0,2v à 1,1v que já servem para ativar o relé, mas na prática eu receio que a tensão suba a ponto de desativar o relé. Pelo que pesquisei, os diodos já diminuem por volta de 0,7v, que já ajuda muito neste caso. Neste esquema, você poderia me indicar o valor exato dos componentes, e me dizer se é possível utilizar mais de uma saída do display em paralelo? A necessidade disso é para que se um sinal cair ou aumentar muito a tensão, o outro sinal mantém o relé acionado. Desculpe a ignorância, não sou expert em eletrônica... apenas aprendo sobre os projetinhos que eu tenho vontade de fazer rs...
  6. fm, out-l, agnd e out-r.

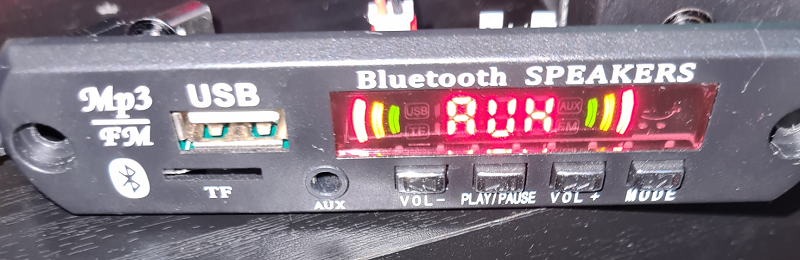

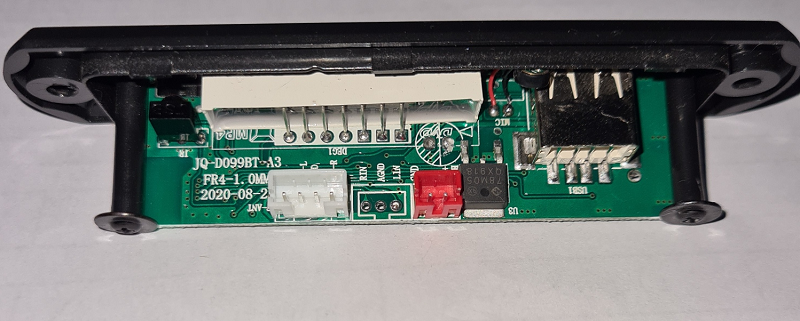

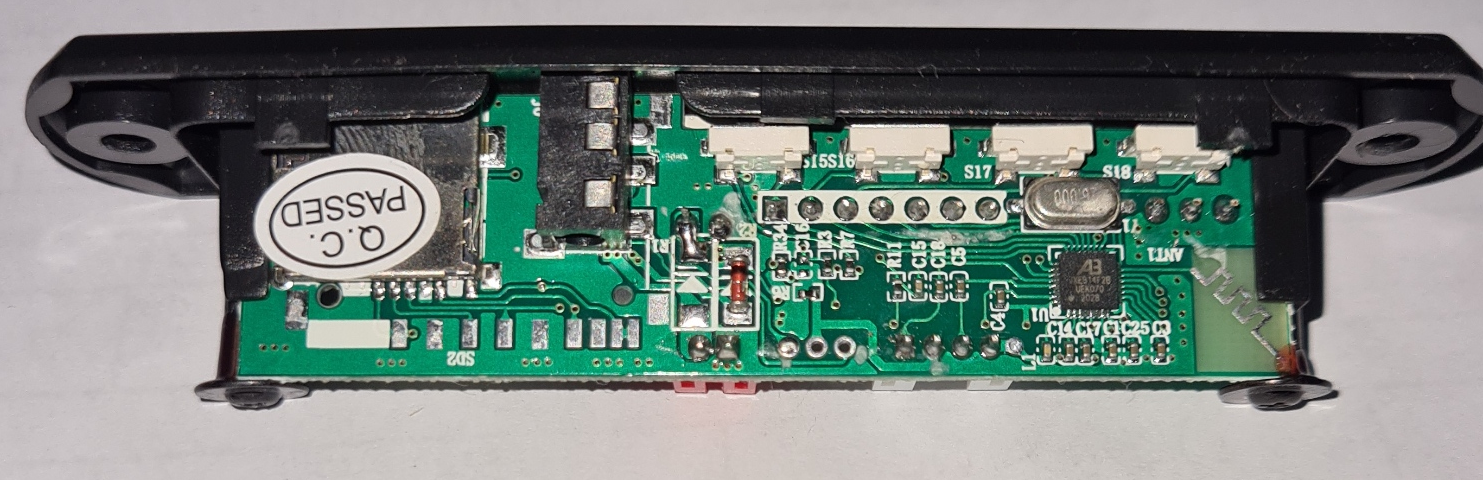

  7. Possuo este módulo de som Bluetooth, que comprei do ML. Ela está ligada em paralelo com um módulo amplificador em uma fonte de 12v 20A, fiz a ligação da fonte com uma chave Liga/Desliga. O problema é que, sempre que utilizo, preciso ligar a fonte na tomada e controlar este aparelho pelo controle remoto, ou seja, se eu desligar apenas esse módulo de som, a fonte e o amplificador permanecerão ligados até que eu tire a fonte da tomada. Vou fazer um gabinete para todo o conjunto, e me surgiu a ideia de tentar ligar um módulo com relé liga/desliga (Aqueles que usamos em Arduino de 5v), Sendo: Uma fonte 12v pequena para stand by, que seria ligada diretamente ao módulo de som. Encontrar uma saída de 5v deste módulo para ligar no relé, e por fim, o relé acionar a fonte de 20A ligando o amplificador. A primeira solução que pensei, foi usar os 5v que vão para a porta USB no relé, e então encontrar alguma tensão baixa na placa (quando ligado) que fique "desenergizada" (quando desligado). Já fiz vários testes com o multímetro no módulo ligado e desligado, e o único lugar que as tensões alteram, é no circuito do display e estas tensões são pulsantes (Acredito que pela taxa de atualização do display). É possível retirar estes 5v de algum lugar que não esteja energizado quando desligado? (Eu não me conformo que esse módulo, ao desligar, desliga apenas o display ) Seguem as fotos da placa:
