Faby Loira

porque voce e como chegou a esse 40mA? uma correção, o led aqui nao é 3528 como informei, e sim 2835, e a informação que tenho por serem leds branco frio, seria de 3v e 60mA cada (branco quente ou branco, seria 150mA)

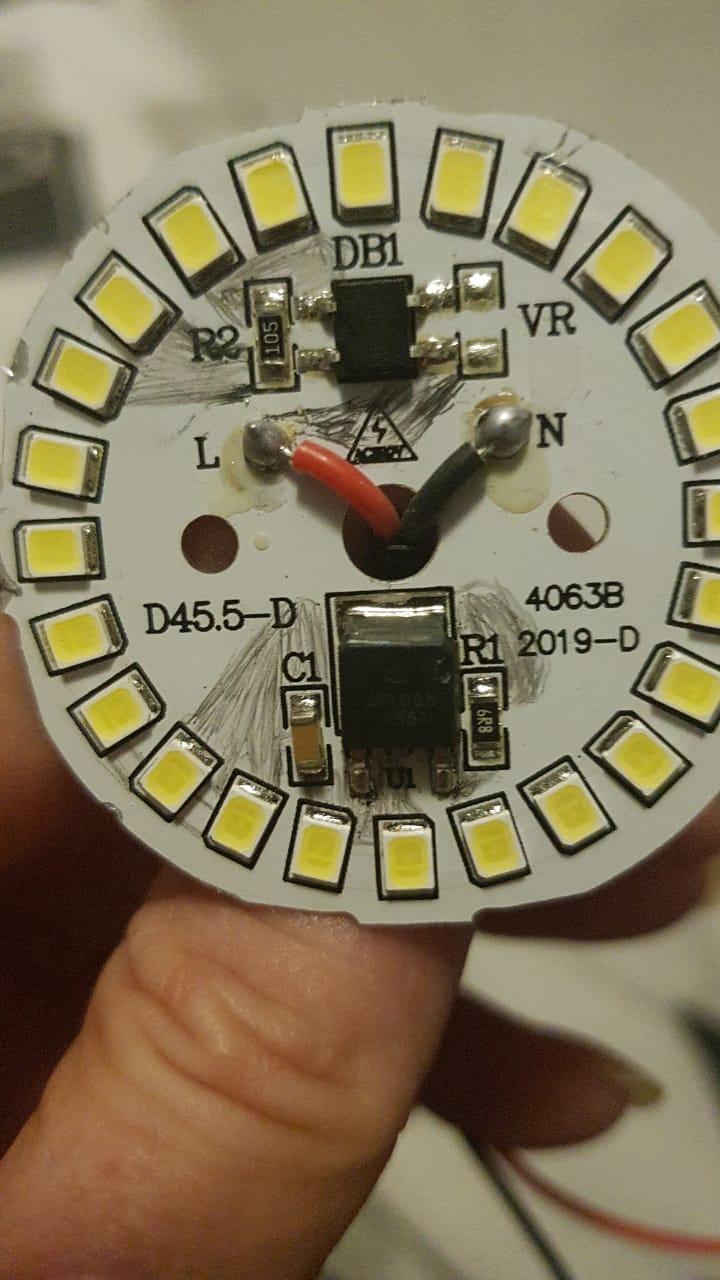

Resumindo, 8 placas que so acendem mesmo em 220v, nem sinal dao na 110v. Postei a foto na msg 1, com informação na placa de um Circuito integrado U1, sendo que seu datasheet nao se encontra. na msg 12, postei a foto que descobri que 2 delas sao de outro lote, essas nao tem a palavra U1 junto ao CI, e essa CI tem outro datasheet, que trouxe aqui. Inclusive, essa foto da msg 12 é que melhor da pra ver as trilhas da ligação. A figura que desenhei de caneta, foi so pra mostrar as posiçoes dos leds, que nao dá pra ver os positivos e negativos pelas fotos anteriores. nao é um tipo de adesivo, vinil ou outra coisa, parece mais aquela pintura "verde" estilo silk que se cura com luz uv, que fazem os profissionais. é raspavel, e abaixo é o aluminio... em outras palavras, seria apenas "refazer" as trilhas, sem precisar trocar nenhum componente? mas e como fica o resistor? nao é ele que é calculado com base em tensão 220? eu nao teria que adaptar um 110? AH, nao posso esquecer de lembra-los que ela é 15w, com certeza isso ajuda a entender ou calcular algum valor testar corrente é impossivel visualmente, as luzes sao muito, muito fortes, e nao da acesso as ilhas visualmente, nem com oculos de sol. Nem as garrinhas menores de jacare, nem aqueles estilos "alfinetes" (esqueci o nome) nao da certo.....a unica forma que vejo, é soldar cabos em todos os pontos...se nao for assim, nao sei como alguem pode conseguir.

Isso que eu quis dizer ligado de 4 em 4 (linhas vermelhas da foto), mas em pares a soldagem negativa/positiva (esses simbolos + - podem estar ao contrario, porque eu nao fui caçar o lado correto da polaridade deles agora)....

opção continuidade, esse meu nao tem beep, ja comprei um com..... R1 fica variando entre -0,05 e 0,34, fica mais indo pra 0,24 R2 ele começa com +/- 1950 e some pro infinito, volta pro "1" A placa desligada é so pra opção sua acima ne? agora devo ligar, logico, ne? isso que me bate duvida do multimetro, quando é que uso equipamento desligado ou nao, mas essa discussão nao cabe nesse topico..rsrrsrs em relação a nao usar opção continua e ligar em cabo de alternada eu ja sei, aprendi depois de queimar um multimetro..em relação a continua e altrnada, e medir eu ja nao tenho mais duvidas...é a unica coisa no multimetro que ja tenho confiança pra usar....so nao sei quando se deve medir ligado em corrente ou nao....preciso ligar agora correto?

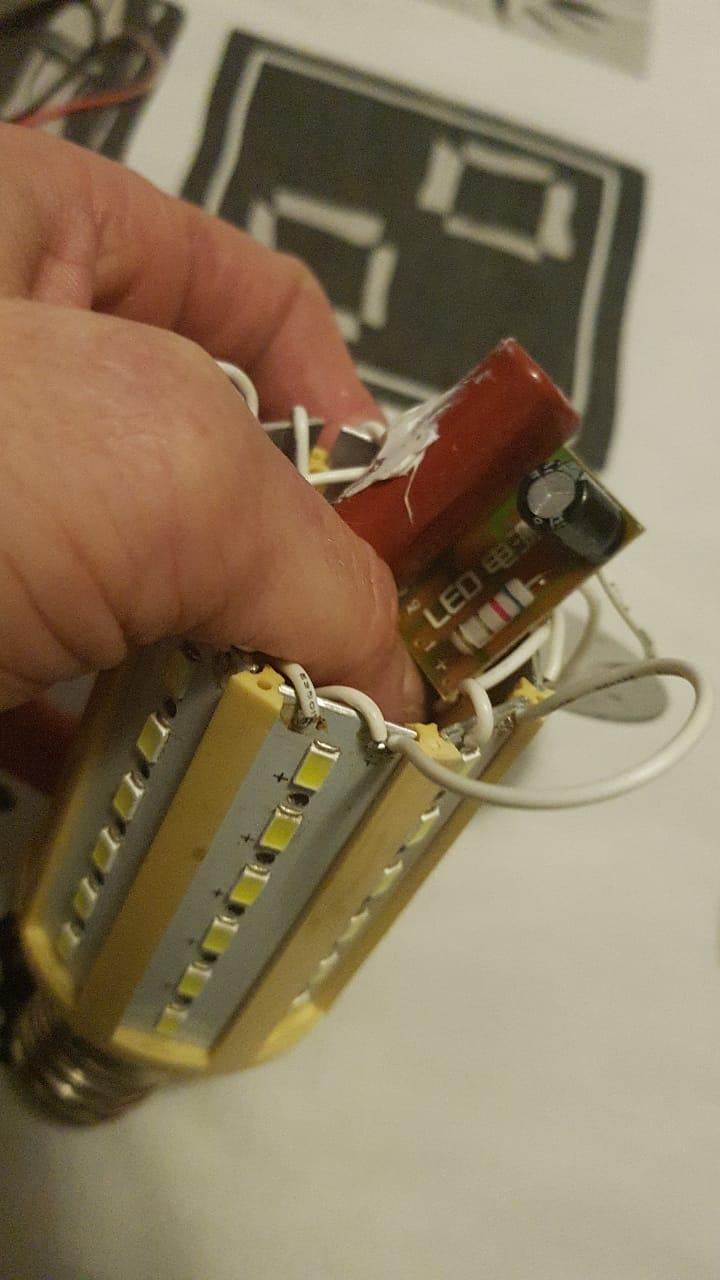

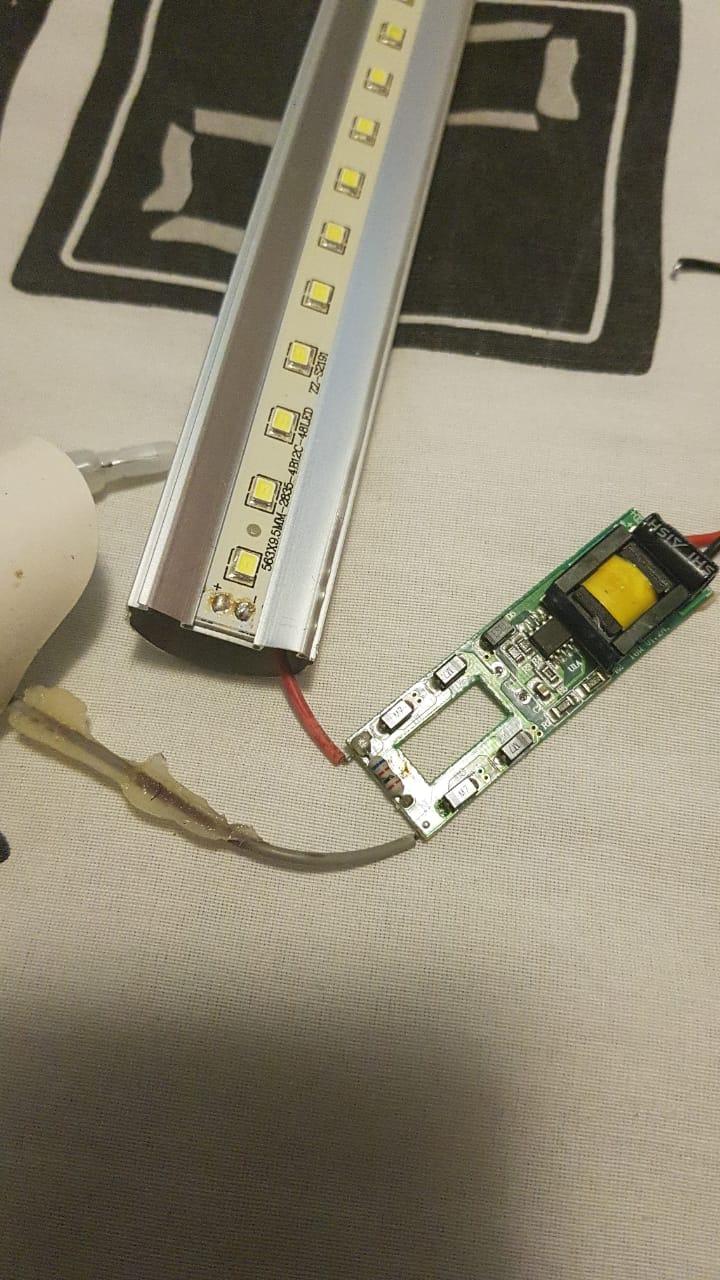

olha, essas fotos sao da minha tubular T8, e a outra é as de lampadas rosqueavel, so tem resistor e capacitor...esses, ligam 220 e 110 direto. De fato estão em pares mesmo, ligados de 4 em 4 ( as trilhas ligando de 4 em 4), porém em pares os lados negativos e positivos

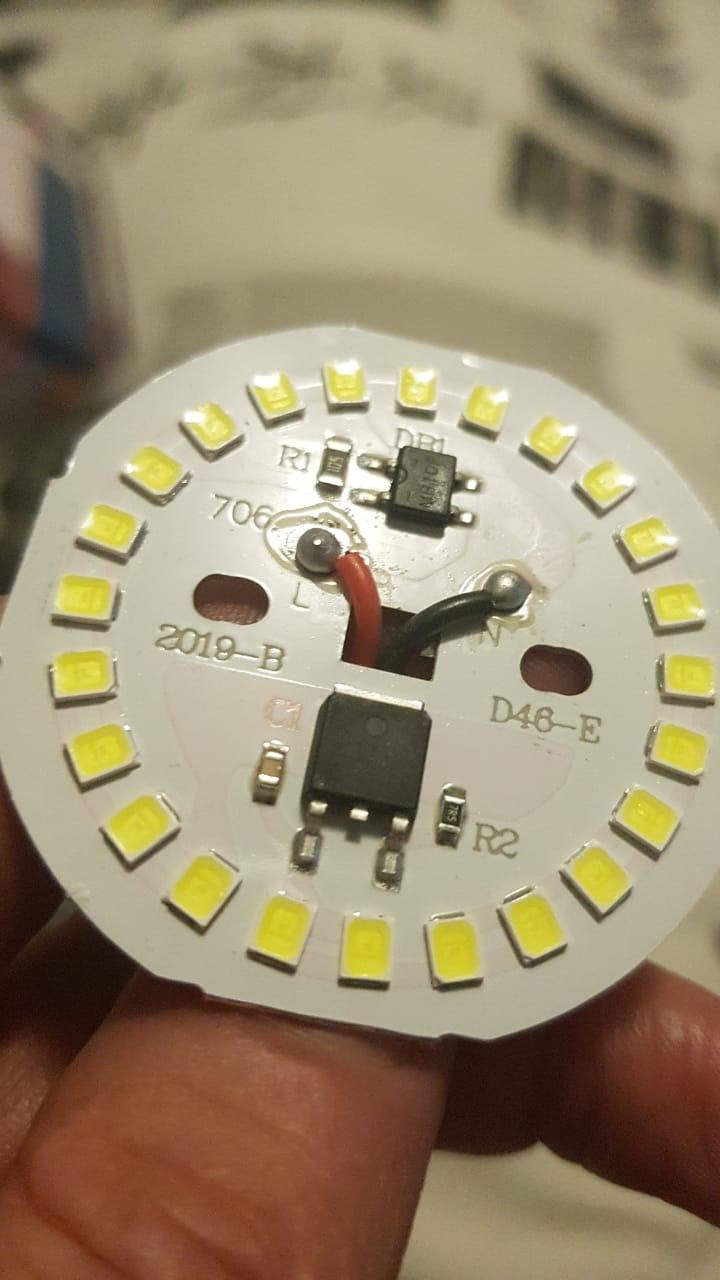

meninos, eu logo volto pra discutir, eu mexo na eletronica quando quero descansar a cabeça, tenho um concurso domingo, e vou terminar de me concentrar nele pra voltar aqui depois Mas é o seguinte de 8 plaquinhas que tenho, descobri que 2 delas sao de outro lote, inclusive consegui tirar uma foto das trilhas, que está em alta resolução que mando anexo agora, com o zoom vão conseguir ver perfeitamente ela saliente. outra coisa linda que descobri foi o outro chip U1 (que o primeiro que postei nem datashet tem mais), que tem outro codigo, o DF6811T e que tem datasheet, e podemos ver que ele aceita sim 110v, entao acredito qeu a mudança estara nos resistores ou outros....talvez nesse 6R8 mesmo citado acima....e vou tentar tb fazer as mediçoes com o multimetro que me pediram acima. as unicas diferenças dessa placa com a do outro lote é esse U1 e o R2... datasheetDF6811T.pdf

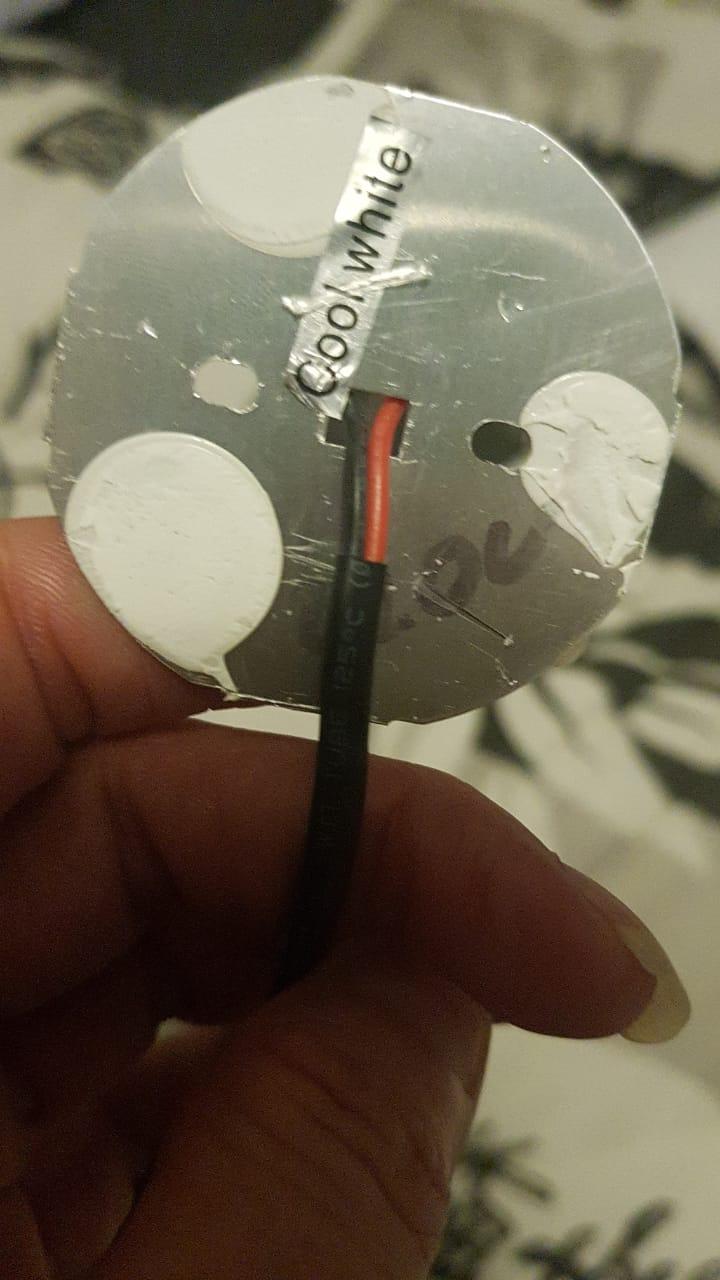

sim, nao sou muitoooo craque em multimetro, mas sei bastannte ja, o que eu nao souber, caço na internet....tb cai na primeira pesquisa esse codigo ZXC, como eu nao sei que componente é esse meu, nao pude decidir se é a mesma coisa e mesma funçao. e nao, é uma placa de aluminio, nao tem nada atras...a trilha ja tentei de tudo com a luz, mas nao consigo bem, amanha vou tentar no sol pra ver se a dissipação luz melhora. Muito obrigado por responder, vou estudar essa sua resposta., como muito leiga, nao consigo absorver muito rápido assim ainda. rsrsrrs, sempre que eu nao consigo ver todas as letras bem com lupa, fotos etc, eu risco com lapis mesmo...rsrsrrsrs...essa sua informação de indutor, pode nao ter sido explicado, mas vai me ajudar muito a prestar atençao quando estudar essas montagens. Obrigado por responder de fato tenho algumas lampadas de led 220 que funcionam em 110 sem problemas, porém sao aqueles conversores com capacitores poliester e outros grandes. meu interesse nesse é unir o util ao agradavel, pra usar em spots finos pra gesso e aprender bem essa eletronica com a mao na massa...o problema é que esse me parece seguir outra forma diferente que os conversores de led "externo", fora da placa. Obrigado por responder, vou analisar essas respostas, considerar elas pra estudar e entender o que acontece com essa placa

boa noite turma, antes de mais nada quero esclarecer que eu nao sou tecnica, sou hobista em eletronica, ainda o que sei é por videos e manutençoes pessoais que faço com base em tutoriais por ai, mas ja andei "estudando" peças de eletronicas, e outras coisas, entao preciso de um auxilio se possivel para converter uma pcb de led 220 em 110 muitos que compram fora sabem que é muito difícil encontrar produtos 110v fora, alguns a gente ate arrisca comprar 220 pra ligar em 110, mas sabemos q isso tb diminui a vida util dos equipamentos. acontece que essa pcb de led que tem ligação direta em fonte 220, é um dos poucos que nao funciona em 110, não liga nada. como estou estudando na pratica essas coisas, quero converter eles em 110, acontece que nao ha nada na internet que me ajude a isso. muitos tutoriais sobre o assunto apenas ensina a converter eles para 12v, e os que ensinam a criar lâmpadas led 110v, começam pelo capacitor ou resistência, e essa pcb nao mostra isso. Nao sei se vou conseguir mostrar as trilhas pelas fotos, mas basicamente me parece que a fonte positiva entra em contato com R2 e vai para o LED e outra ponta do R2 la em cima, entra em contato com LED e DB1, ou seja, podemos ver que o circuito começa la em cima quando da entrada da energia, e nao começa por capacitores. o que eu consegui apurar dessas peças para tentar calcular sozinha e verificar o calculo para 220v, foi o seguinte, posso estar muito errada nessas informaçoes que coletei, por ser leiga 24 leds 3528 ligados em serie r2 é o 105, de 1m.ohms 5% 1/8w r1 é o 6r8, 6,8ohms, 5% 1/8w DB1 é um diodo bidirecional MB10F 1000v 0,5a c1 nao consegui descobrir, nao tem nada ali u1 é outro que apanhei, acredito que seja um diodo retificador pelo formato, o código dele é JZ1008B, não achei datashet nem na linguagem japonesa ou chinesa ja ate procurei essa mesma placa em 110v, igualzinha, pra comprar e fazer esse estudo, mas não acho , não essa opção 15w e que principalmente, possua 2 resistores separados assim que ta matando meus neurônios. tentei pintar as trilhas salientes do que eu consegui enxergar, mas acho que não será muito util Poderiam me dar uma ajuda, um norte, alguma coisa que possa entender a montagem dela e qual calcular para trocar?
