Cesar MF

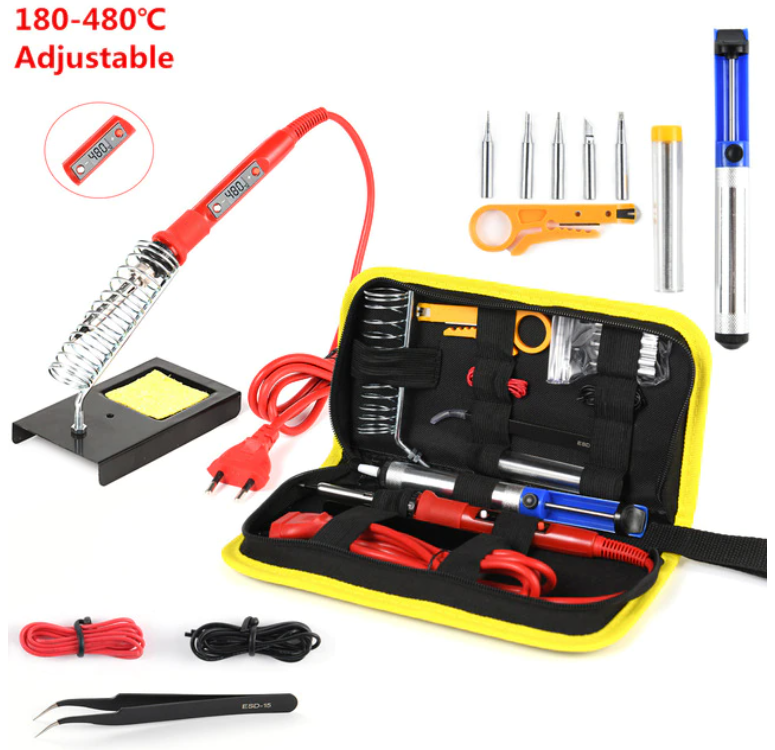

Boa noite amigos do fórum, Não tenho equipamento para solda e uso tudo emprestado de um primo e/ou amigos. Não sou técnico, nem amador, ainda sou leigo mas gostaria de ter meu próprio equipamento, ainda que simples, para realizar reparos triviais como trocar algum componente eletrônico que deu problema tais como capacitores, switchers de mouse ou então refazer soldas antigas(solda fria?), estanhar ponta de cabos etc. Esses são os "trabalhos" que já fiz. Seria possível comprar um conjunto básico até 150 reais? Para o tipo de uso relatado, qual seria um ferro custoXbeneficio (com algumas pontas)? Estanho eu já reparei que tem uns muito bons e outros que é quase impossível faze-los grudar. Nunca utilizei fluxo/pasta para solda mas nos vídeos que vejo parece que ajuda demais, para os olhos de um leigo parece até mágica rsrsrs. Será que caberia no orçamento? Cheguei a ver um kit no aliexpress como este aqui https://pt.aliexpress.com/item/1005004909253805.html mas depois li que estragam rápido(o ferro para de esquentar). Peço desculpa aos amigos se utilizei algum termo ou nome errado. Por favor, podem corrigir que irei me adequar. Ficarei muito grato a todos que puderem sugerir marcas e modelos.

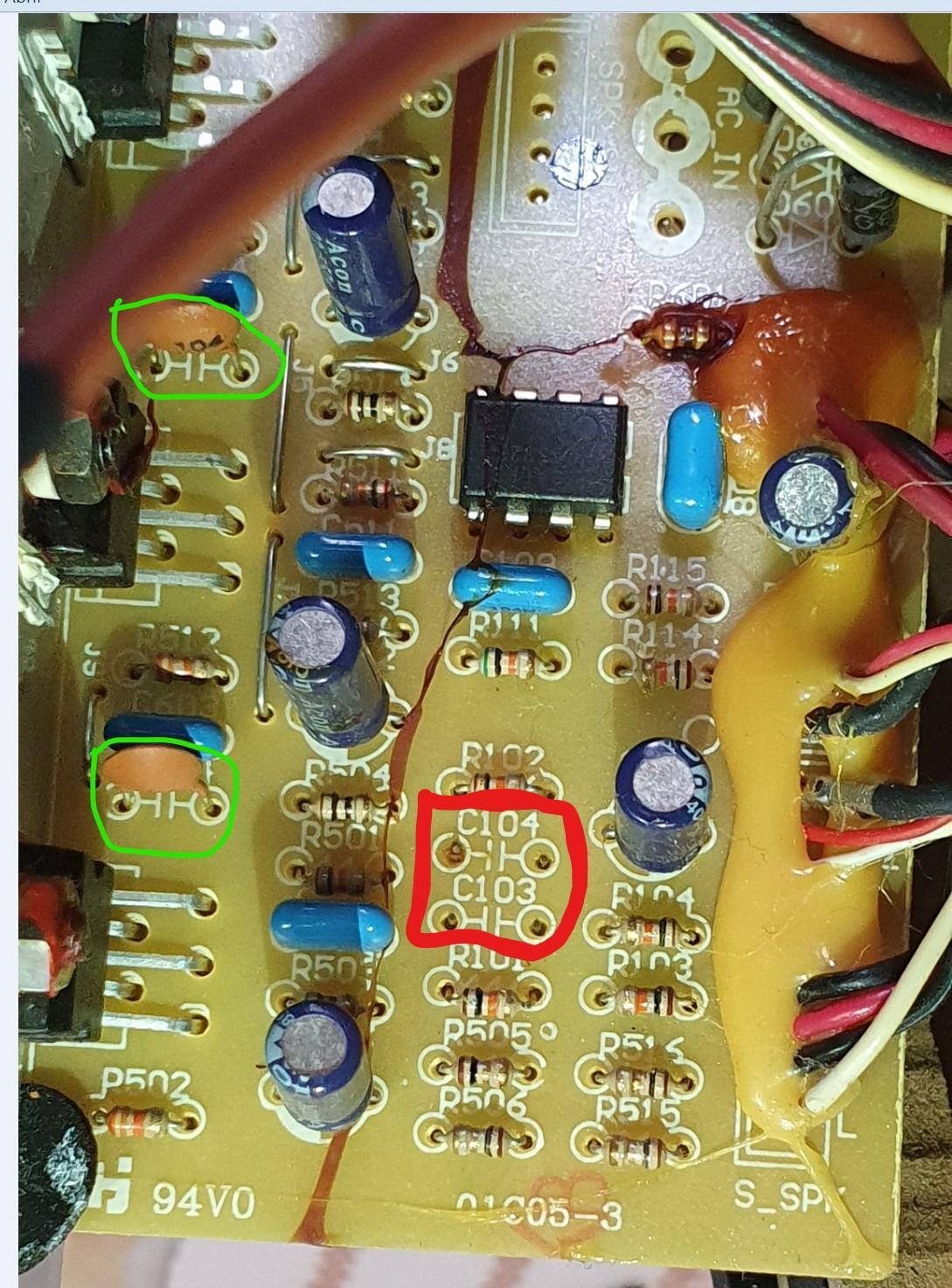

Eu pensando que era algo sério e que ia dar trabalho rsrsrs. Menos mal! Aproveitando o tópico e o esquema, lembrei de um fato curioso. Na época que comprei essa caixa, ela tinha um chiado mesmo com tudo mudo que hora vinha hora sumia. Em um fórum em espanhol, havia uma sugestão de cortar 2 componentes(capacitores cerâmicos formato disco, iguais os marcados em verde na foto). Como eu não aguentava mais a chiadeira eu liguei o ***** e cortei(onde está circulado de vermelho, C103 e C104). E não é que parou? Na época não tinha ideia do que estava fazendo e se iria estragar ou não, mas como estava muito frustrado resolvi fazer. Agora, anos depois e de posse desse esquema, lembrei disso e fiquei curioso. Da pra saber qual era a função deles no amplificador e porque tê-los cortado solucionou o problema?

@.if Consegui o diagrama de circuito esquemático! Teria como você dar uma olhada por gentileza? Vlwww E3100.pdf

Mas se entram só 30W, como o sistema perde esses outros 10W? De onde eles vem? Outra dúvida que estou tendo aqui, é se o transformador novo precisa de algum isolamento para não interferir no amplificador(causando chiado/ruído). Existe isso? Precisa? O que pode ser feito? Ou não tem nada a ver? Estou lendo sobre essas coisas de eletrônica de áudio e muitas vezes ficam falando de isolamento dos componentes ai lembrei disso agora. Se estiver falando bobagem, peço que releve. Obrigado!

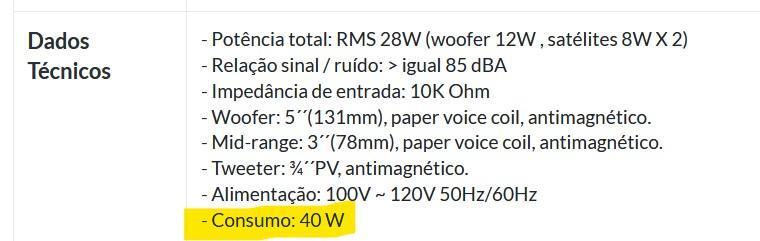

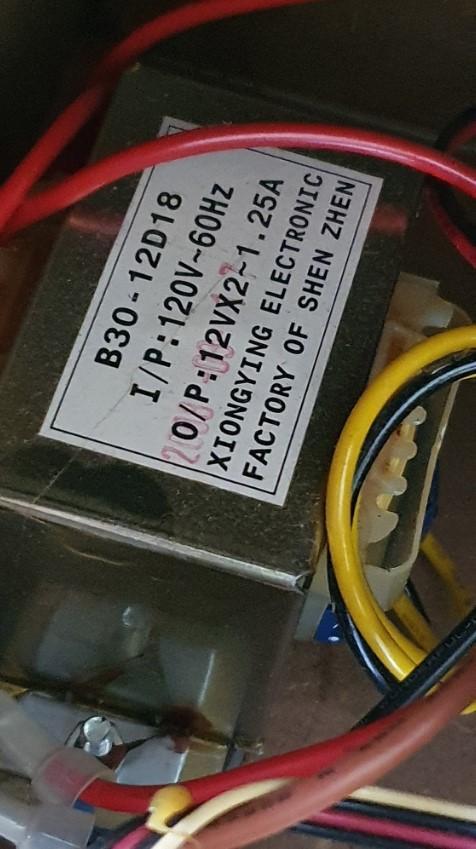

Obrigado pelas explicações, ficou bem esclarecido. Estava lendo a respeito do assunto aqui agora e sua resposta serviu para confirmar e reforçar o aprendizado. Sobre a fonte chaveada completa acho que vai aumentar a complexidade da resolução, ainda mais que não tenho o esquema do circuito do amplificador. Então vou ficar com a opção de deixar fixo em 220V. Uma outra coisa me chamou a atenção agora foi a potencia total. Como esse conjunto de caixas de som consome até 40W se o transformador tem apenas 12+12V e 1,25A? Nesse caso a potencia não teria que ser de no máximo 30W não? Achei que tinha olhado errado mas conferi no site do fabricante, na versão nacional e internacional, e está descrito 40W mesmo. Como funciona isso? fonte: https://web.archive.org/web/20220525195012/https://edifier.com.br/caixa-de-som-28w-rms-e3100-edifier-2-1-110v-led-azul.html

Olá @.if, obrigado pela resposta! Sim eu entendo que o relé dispara para corrigir a tensão, mas no meu caso ele disparava também quando estava em standby. Pesquisando eu vi que o problema poderia ser causado por solda fria. Pensando nessa possibilidade e excluindo a variação de tensão foi que eu pensei em olhar as trilhas e refazer as soldas. Depois que fiz isso, até o momento não ocorreu mais nenhum disparo do relé. As vezes resolveu ou as vezes foi coincidência. Como era muito aleatório, vou aguardar mais um dias antes de ter uma opinião. Não sei se a solda fria faz sentido do ponto de vista acadêmico, eu apenas segui o empírico de alguns vídeos. Aqui quando é tensão que varia, além do relé disparar, a luz da aquelas piscadas e alarmes de vizinhos costumam disparar. Mas quando isso não acontece e o relé dispara sozinho, fico em duvida se é tensão variando. Sobre usar um autotrafo 220/127 eu fico com receio porque a tensão aqui as vezes oscila ate 225V(ou possivelmente até mais). então esses 15 volts a mais não prejudicaria o aparelho que é 120? Eu já li a respeito da problemática do estabilizador, a questão de harmônicos que injeta na rede(que apesar de não entender muito sei que é muito prejudicial aos aparelhos), porém ele não tinha esse costume de disparar, era raríssimo. Com isso eu ia adiando a solução mais adequada. Mas enfim, se eu não conseguir mudar a caixa de som internamente, vou buscar um autotrafo. Precisa der uma margem de segurança na potencia? O consumo da caixa é de 40w, sera que um autotrafo de 50w é tranquilo? Tem recomendação de marca ou tanto faz? Desculpe por não explicar melhor o que é a Edifier E3100. É um conjunto de som 2.1, vou postar as especificações completas: Edifier E3100 Specifications - Power output: RMS 8Wx2+12W(THD=10%) - Signal-to-Noise Rate (Amplifier): >=85dBA - Input Impedance:10Kohm - Input Sensitive: 450mv - Frequency Response: 48-20k Hz - Bass driver unit: 5" Woofer with heat treated paper voice coil(131 mm) Magnetically Shielded - Midrange Driver: 3" Midrange with heat treated paper voice coil(78 mm) Magnetically Shielded - Tweeter: 3/4" PV membrane dome Tweeter, Magnetically Shielded - Consumo: 40W O Resistor da foto é da placa do amplificador, é da caixa do subwoofer. No estabilizador estava tudo ok com os componentes. Quando você diz que o problema não tem nada a ver com o resistor, a qual problema você se refere? Se for sobre o disparo do relé, sim eu entendo que não tem a ver. O que indaguei sobre o resistor é se o estado em que ele estava poderia acarretar outros problemas na placa do amplificador e por qual motivo ele estaria superaquecendo. Talvez ter falado das duas coisas ficou confuso. Eu só descobri que o resistor estava daquele jeito na foto porque depois de abrir o estabilizador para inspeciona-lo eu pensei "porque não abrir o subwoofer e ver como está por dentro?". Amigo, obrigado pela dica do projeto. Não sabia que chamava "esquema". Li sua postagem ontem e procurei na internet por combinações de "schematic circuit" e "e3100" e não encontrei nada. Na placa do amplificador consta o modelo "R211_V3B 010320" que também não encontrei nenhum esquema. Pelo google não encontrei. Existe algum site que tenha banco de dados de esquemas para consultar? Em ultimo caso vou mandar um email para o fabricante e depender da boa vontade deles. A única coisa que encontrei foi sobre a venda desse amplificador em um site russo onde tem 3 fotos dele mas nada sobre o esquema. Não sei se ajuda mas segue o link: https://online.edifier.com.ua/product/glavnaya-plata-usilitelej-r231-r301-r303-r401-e3100-m1310/ Olá @Renato.88, obrigado pela resposta! Fornecer uma corrente maior pode acarretar que tipo de problemas a longo prazo? Estou perguntando por curiosidade e para aprender melhor. Entendo que sem outras alternativas vai ter que ser isso mesmo se eu quiser mudar a tensão. Você teria alguns modelos para me fornecer de exemplo para que eu pudesse pesquisar outros? Digo, eu devo buscar por algum código ou simplesmente "transformador 12+12 1,5A 220V" por exemplo? Sera que encontro algum daqueles que é bivolt automático que cobre de 100 a te 240V? Seria ótimo um range desse. Por fim, poderia me explicar o que esse 12+12? Ele fornece duas tensões de 12 V? No caso ele é um transformador de 24V então? Ou então se puder me fornecer algum material/link ou palavra chave do que eu pesquise para ler a respeito e não fazer perguntas muito básicas/bobas.

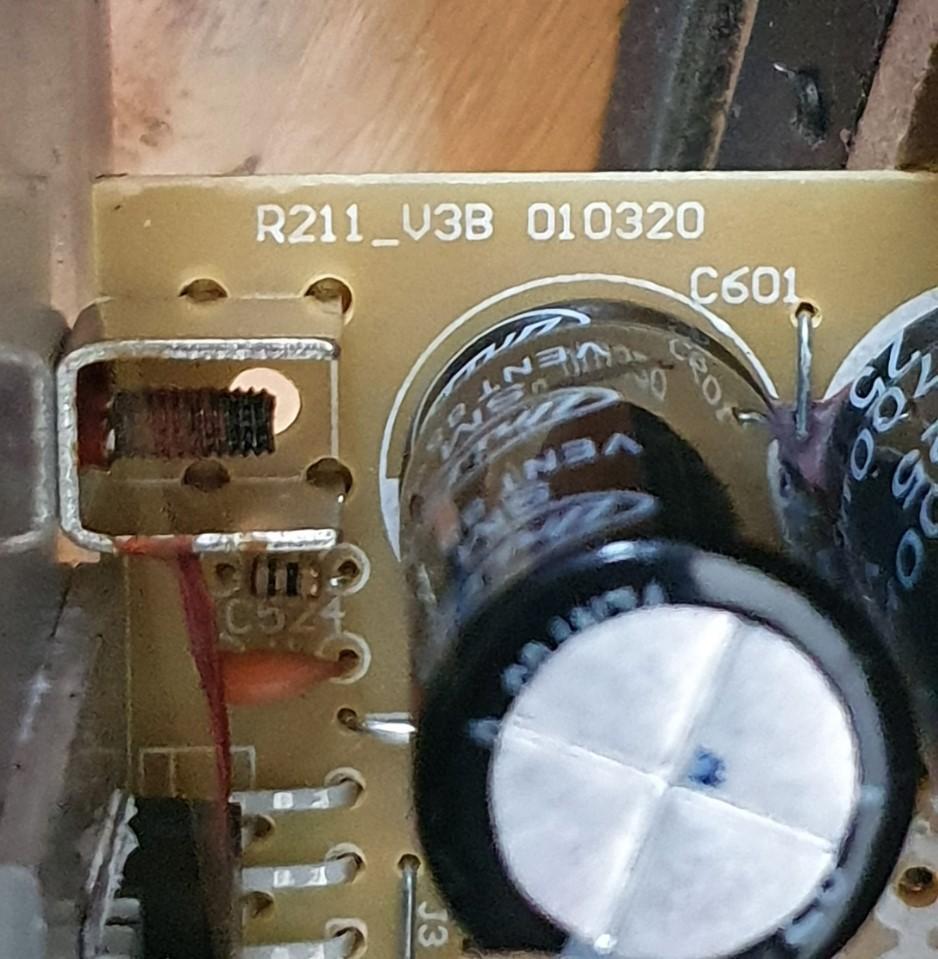

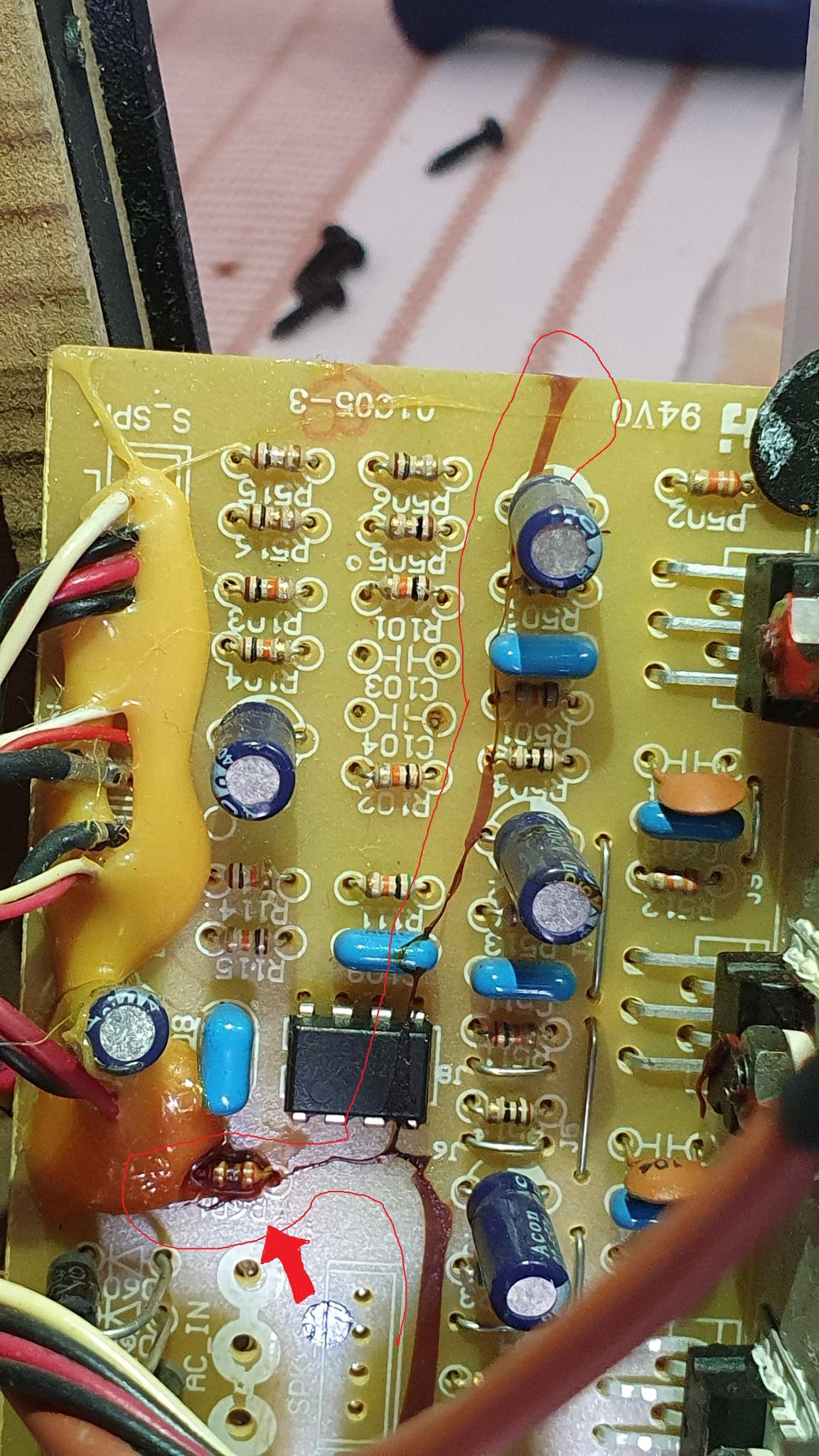

Boa tarde amigos, Tenho uma Edifier e3100 a 13 anos a qual está ligada a um estabilizador por ela ser 120V e o apto que alugo ser 220v. Nos últimos tempos o estabilizador tem disparado muito o relé e em pesquisas vi que isso poderia ser causado por solda fria caso não fosse um problema da rede elétrica do apto. Para conferir desmontei o estabilizador e algumas soldas estavam estranhas e refiz. Aproveitei e desmontei a Edifier e3100 para conferir como estava por dentro. Sou um pouco leigo no assunto e gostaria de algumas dicas sobre o estado da placa e a respeito dos componentes. Na imagem abaixo, o componente apontado pela seta vermelha, que acredito que seja um resistor de fio(R601), parece que está com problema. Suspeito que ele está superaquecendo a ponto de ferver a cola(não sei o nome) próxima a ele. Parece que esquentou tanto que a cola escorreu pela placa. Minhas dúvidas são: 1 Qual a função desse resistor R601 na placa? 2 O que um resistor desses faz numa placa de um sub2.1? Tem como saber isso ou somente com o projeto da caixa de som? 3 Ele esquentar dessa maneira é sinal de que tipo de problema? Relacionado ao que? Idade do equipamento, sobretensão, etc? 4 Que tipo de problemas ele pode acarretar quando ele (resistor de fio) não esta funcionando adequadamente? Obs.: Nenhum capacitor está estufado. Do outro lado as trilhas estão todas aparentemente boas. Qual outro tipo de inspeção visual posso fazer em uma pcb dessas? Não sei identificar problemas visuais além de quando capacitores estão estufados. Alguma dica/orientação? Algumas explicações: Sei que muitos desaconselham o uso do estabilizador, porém foi a única solução que encontrei para utilizar a caixa de som. Como ele rebaixa para 115V, é mais perto de 120V do que 127V. Aqui as vezes a tensão bate 223, 225V e com um transformador normal isso ficaria rebaixado por volta de 129V. Acredito que seja menos prejudicial utilizar com uma tensão mais baixa do que com uma tensão mais alta. Antes de morar nesse apto que estou, morava em outro que era 127V e ligava a caixa direto na tomada. La era bem estável, mas mesmo assim era maior que os 120V. Talvez o problema com o resistor tenha sido causado nessa época, utilizando o aparelho em uma tensão maior por muitos meses. Não sei se tem relação, se estiver falando besteira estão livres para me corrigir, por favor. Uma solução seria converter essa Edifier para 220V. Vou posta uma foto da fonte/transformador(não sei qual o nome correto devo utilizar) interna. Devo procurar uma fonte genérica ou alguma especifica? Ou ir em uma eletrônica e ver se aumentam o numero de espiras da bobina para atingir os 220v? Não sei por onde começar a pesquisar e tenho receio de procurar uma eletrônica antes de entender o problema e ser enganado. Eles podem exagerar na solução, cobrar muito caro, etc e não vou saber argumentar. Se alguém puder me direcionar e dar uma luz a respeito dos problemas ficaria grato. Não pretendo fazer tudo sozinho mas quero usar o problema como oportunidade de aprender sobre o assunto. Vou passar o fim de semana lendo tentando encontrar alguma informação e tentar aprender sobre o assunto. Dicas e informações são muito bem vindos. Peço desculpas aos colegas do fórum se utilizei algum termo errado. Obrigado!

Amigo entao creio que seu ponto de vista em relação a configuração que me ofereceu está equivocado. Se eu não vou usar GPU eu vou precisar de uma APU. Não faz sentido eu abrir mão da APU por um processador mais pontente no lugar de um que ja era potente(5700g) e ainda fazer isso com praticamente a mesma quantia de dinheiro. Sobre o watercooler, cara, o barulho que aquela bomba faz as vezes, nossa, aquele trem enche o saco mano, pricipalmente quando tem algum desgaste. Usar o coolerbox em baixa rotação é bem tranquilo ou até mesmo um Noctua de 140 por um preço similiar(ou talvez seja mais caro, infelizmente) ao watercooler. Eu estou saindo de um Dual Core(i3 6100), então um Octacore vai realizar o mesmo serviço sem dificuldade. Não vai ter heavy load por uns anos, igual foi quando comprei o i3. Fonte eu tenho uma Corsair RM550x que vou reaproveitar. Ela nunca esquentou a ponto de precisar de usar a ventoinha, gosto muito dela e na epoca escolhi justamente pelo silencio. Ja coloquei esse i3 que tenho em 100% por varias horas convertendo arquivos de video com o FFMPEG e nem assim ela ligou. Acredito que não terei problemas com processadores na mesma faixa de TPD(espero). E sobre cooler passivo, não há necessidade, basta usar um bom cooler de 120 ou 140 em baixa rotação e com uma boa pasta termica. Eu utilizo a Cooler Master Gel Maker Nano com o cooler box do i3 e ficou fera, segura abaixo dos 60ºC com 1200-1300 rpm. Imagina com um dissipador melhor e um fan de 140? Deve ficar na faixa de uns 900 rpm. Vou até olhar isso! De qualquer forma obrigado! Cara, essa ideia é da hora. Não tinha pensado nessa questão da placa-mãe vim com 2 tipos de slots. O receio é apenas o preço inicial e o tempo que isso possa levar para abaixar. Eu gostaria de comprar antes da BF, mas dependendo eu tento me virar e segurar até janeiro. Essa ideia da 12º geração é muito boa mesmo. Vou pesquisar a respeito e tentar ver alguma possível previsão de preços. Muito obrigado pela dica! Eu acho que a diferença de preços do 5600g pro 5700g não é significativa. Se fosse maior, sim eu escolheria ele. Se chegasse a 1500 por exemplo, saca? Ou talvez 1600 mesmo. Vou ficar de olho. A questão do fan é que com o tempo eles perdem perfomance e desgastam e dai aumentam o barulho. Acredito que um CPU com bom fluxo de ar, 2 pentes de ram e sem placa de vídeo não precise de mais que um fan exaustor além do fan do processador. Pelo menos isso eu constatei aqui com a TDP da minha configuração, por isso abri mão de outros fans no passado e passei a não curtir(por causa do ruido extra sem nenhum adicional de melhora na temperatura com a minha configuração). No caso do watercooler, são dois e ficam geralmente naparte de cima do gabinete, e tem a bomba também que tem uns barulhos chatos as vezes. Nunca tive boas experiências com watercooler para trabalho em escritório. Se fosse com games ou trabalhos com edição de video, se caso eu tivesse um PC com GPU e com isso pouco espaço pro ar circular dentro do gabinete, ai com certeza! Mas pro uso que vou ter, não vou me beneficiar, entende? Mas a dica é valida, e sempre podemos mudar de cabeça! Obrigado pela colaboração amigo!

A 12º é a que vai ter suporte a DDR5 não é? Eu gostaria muito, mas os preços no começo serão proibitivos. Acho que vão meses e o upgrade eu precisava fazer esse ano, se possivel até mesmo antes da BF, estou com muito serviços e pouca produtividade! Vou dar uma olhada na placa-mãe que você indicou pra conhecer melhor! Valeu!

Amigo, qual a ideia dessa configuração? Você postou mas não disse qual seu ponto. A APUdo i5 é mais fraca que a do r7, e a memoria ram compativel com o ir é só ate 3200 e essa é 3600. Como priorizo uma configuração que é silenciosa e o mais fria possível, eu não pensou em fazer overclock em nenhum componente. Além disso o watercooler possui 2 fans o que resulta em mais barulho. Agradeço a sua ideia, mas a proposta era outra!

Preciso ligar 2 monitores, um 4K principal e outro FHD na vertical ao lado, para trabalhar e estudar. Vou abrir muitas abas do Chrome, sites com gráficos em tempo real, youtube, PDFs gigantes(imagem e escaneados). Minha primeira opção era um R7 5700G com 16gb RAM(ou talvez 32gb), e uma placa-mãe ASUS TUF Gaming B550M-Plus. Com essa configuração eu gastaria em media 5,5 a 6 mil reais. Com um orçamento ate 6 mil, ou se possível abaixo de 5 mil, eu conseguiria montar uma outra configuração mais potente?(e que também fosse atualizada, ou seja, geração recente)? A principio eu estava querendo evitar o uso de GPU por conta do gasto de energia, dissipação de calor no cômodo e o principal, ruído (o CPU fica na mesa próximo ao monitor, de lado, e o barulho vem todo). O computador fica ligado direto, uso apenas um FAN traseiro que assim como o coolerbox do CPU, fica em baixa rotação para diminuir o barulho(atualmente tenho um i3-6100 sem gpu e 8gb ram). Existe algum modelo de GPU no Brasil que tenha baixo ruído e que não esquente demais e ofereça melhor desempenho que a APU do 5700G? Encontrei somente modelos antigos com dissipação passiva. Os mais "recentes" como GeForce 1050 ou 1650 com dissipação passiva não vendem no país em lojas grandes, apenas ML sem garantia. Gostaria de discutir com vocês a respeito, estou muito focado no R7 5700G que não estou conseguindo ver outras opções viáveis. Se algum amigo tiver sugestões ficaria grato em ouvir! OBS.: Não irei jogar nesse computador.

Caramba, eu acabei postando errado, eram 2 topicos separados, postei corpo de um e titulo de outro! kkkkkkk Mas de qualquer forma, você já matou uma duvida, a respeito da intel. Agora vou focar na escolha da placa-mãe. Valeu demais!

Olá amigos, Alguém teria recomendações de placa-mãe AM4 com saída HDMI e DISPLAYPORT abaixo de 1k? Irei utilizar 2 monitores, um 4K e outro FHD na vertical. *CPU Ryzen 7 5700G Obrigado!

up

Eu não curto GPU, gera calor, gasta energia, faz barulho... AOE é um jogo que as vezes, de vez em quando eu curto jogar pra distrair, mas nem faço questão de gráfico nem nada, até porque pra alguém q jogava a versão de 97, essa nova Definitive é top até no low. Meu interesse é montar um PC eficiente, silencioso e com baixo uso de energia. De qualquer forma, valeu pelas dicas!

Hoje a melhor APU é essa do 5700g ou existe outra? Você tem certeza que consigo rodar tranquilo dois monitores com essa APU? obrg

Mas eu não quero Dell, eu quero algum similar que possa oferecer uma boa qualidade. Será mesmo que não existem opções? No site da Dell a opção mais barata é o Monitor 4K com USB-C de 27" Dell P2721Q" por R$3.198,00. É um valor muito alto para mim no momento.

Atualmente uso um DELL P2319H para homeoffice e estudo e gosto muito do conforto visual. Vou fazer um upgrade para 4k porém os valores dos monitores da DELL estão muito acima da media dos concorrentes. Não acompanho o mercado de monitores desde 2017 onde a venda de 4k ainda era fraca então conheço pouco do que está em alta ultimamente. Diante disso, os colegas do fórum poderiam me nortear com alguma indicações de modelos 4k semelhantes a linha P da DELL, que não tenha problemas com Flicker e outras coisas pra quem passa horas na frente do monitor e que também fossem de baixo consumo de Watts. Com essas indicações ficaria mais fácil eu seguir alguma linha de pesquisa. A maioria dos tópicos fala muito sobre gamers e pouco sobre qualidade visual para leitura e proteção dos olhos. Meu orçamento é de até 2 mil reais. Obrigado!

Boa noite, gostaria de saber dos usuários do Ryzen 7 5700G se a APU dele segura bem um monitor 4k para atividades de home office, streaming e jogos como AOE2 Definitive Edition(Rodando fluido mesmo que seja no low, já está ótimo)(Lembrando que não tenho pretensão de jogar nenhum outro jogo). E se for possível e suportável eu talvez adicione um segundo monitor FHD na vertical. Consigo fazer essas coisas só com a APU ou iria precisar de uma GPU(opção que não me agrada devido ao barulho e ao gasto de energia)? Alguém que possua 5700G ou alguém que já usou com aplicações semelhantes poderia deixar a opinião aqui? Obrigado!
