Treaquin

Sabe me dizer o modelo? Dei uma procurada e não encontrei nessas configurações, 20A para 220V.

Boa tarde amigos, nesses últimos 3 dias fiz testes nesse relé, com circuito RC e as vezes com varistor, testei varias combinações e no final o relé ainda centelha consideravelmente, usei no circuito RC Capacitor 400V 100nF e o resistor de 100R e 5W, acredito que são valores genéricos que deveriam apresentar uma melhora considerável. Agora vou buscar um relé de estado sólido, triac e afins para resolver o meu problema, vai precisar de um circuito a mais ou até uma dissipação maior mas acredito ser o mais tranquilo nesse caso. Obrigado a todos que ajudaram.

@Sérgio Lembo O RC funciona quando preciso acionar um contator com o relé, mas para a carga resistiva ele centelha inevitavelmente, vou ver se tenho disponibilidade de um multímetro com indutímetro e retorno com a indutividade da carga. Vou analisar sobre o relé 8A x 250V em AC3. @.if Na placa tenho dois níveis de tensão 5V e 3V3, vou fazer uns jumpers e trocar esse relé por 1 relé de 12V e fazer o teste, só por ser 20A acredito que possa dar um resultado satisfatório. Obrigado Não consegui subir como vídeo então anexei em .rar, abri um pedaço do relé para vocês conseguirem ver a centelha quando o relé abre o contato desligando a carga. 1109424906_Testerel.rar

Muito interessante @MOR, circuito de acionamento um pouco mais complexo por estar utilizando um 555, eu utilizo um esp 32 que acaba simplificando um pouco a minha vida na hora do acionamento e um 555 como watchdog para o esp caso ele trave. Vou trocar o diodo para ver se da alguma diferença em termos de centelha, e acho valido colocar o C3 e o C4 para filtro e testar também. Assim que testar tudo retorno para dizer se deu boa ou não, e vou ver se trago uma foto da centelha. Obrigado

@MOR Vou testar um da família 1n400x no lugar do 1N4148, e retorno o quanto antes aqui. Se achar o teste seria perfeito, já tentei algumas outras alternativas e sem sucesso, continua centelhando e as vezes grudando os contatos. Obrigado por enquanto

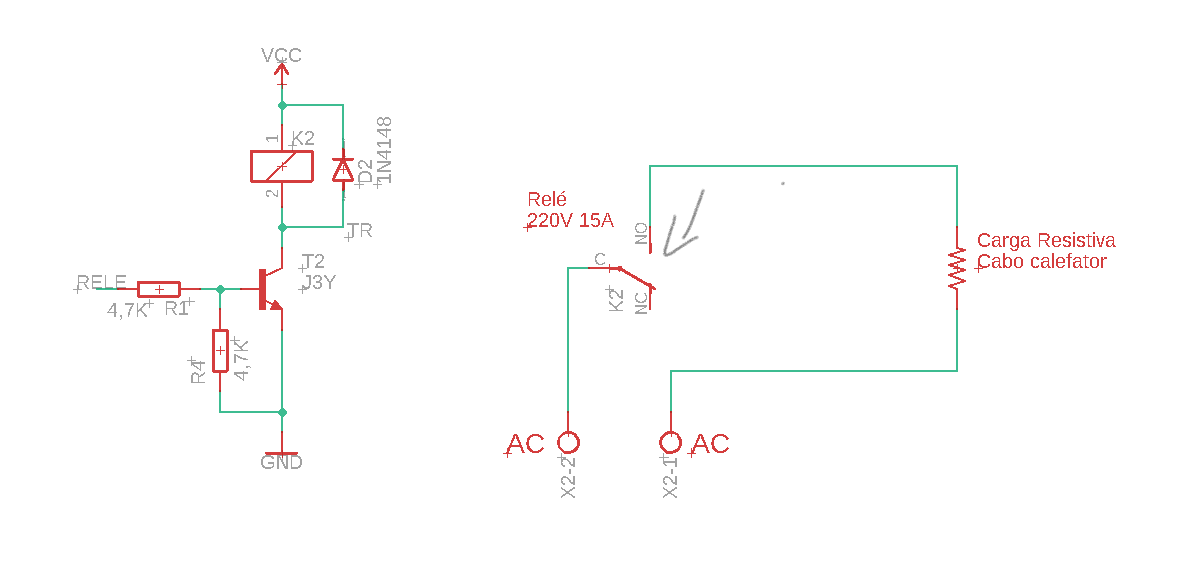

@MOR O diodo está só no acionamento 5V do relé, o relé consome 80mA e é acionado em média 1 vez por hora, podendo ter uma discrepância ainda maior entre acionamentos dependendo do usuário, pois controla a calefação e só desliga quando o dispositivo atinge a temperatura estabelecida. Você acha que o problema do centelhamento está no diodo? Se sim poderia me sugerir um modelo para eu estar testando no lugar?

@Renato.88 Meu relé é um AX1RC5, no datasheet para 120VCA está 15A e para 250VCA está 10A de capacidade do contato (Para cargas resistivas), mesmo colocando apenas 8A em 220V ele ainda centelha e as vezes acaba grudando. Uma opção que achei foi acionar um contator com o relé, só coloquei um filtro RC (capacitor + resistor) no contator e ambos funcionam sem travar, mas gostaria de saber se posso fazer algo para usar apenas o meu relé em situações que a carga fica próxima a 10A

Estou com um problema onde meu relé Metaltex que está chaveando 15A no 220V está centelhando na hora de desativar a carga, na hora de ligar tudo certo, sem centelha, mas na hora de desligar os cabos de calefação o relé centelha e as vezes acontece do relé travar colado, ficando assim a calefação ligada sem controle. Já tentei colocar um varistor em paralelo com a saída para testar se ele segurava esse pico, mas sem sucesso. Alguém já lidou e resolveu esse problema de centelha em relés?
