Romulo Nuno

@GuilhermeGB quantos as cores que utilizei são somente para ilustração mesmo rsrsrsrs. Estamos utilizando cabo de 16mm para ir do relógio até o quadro.

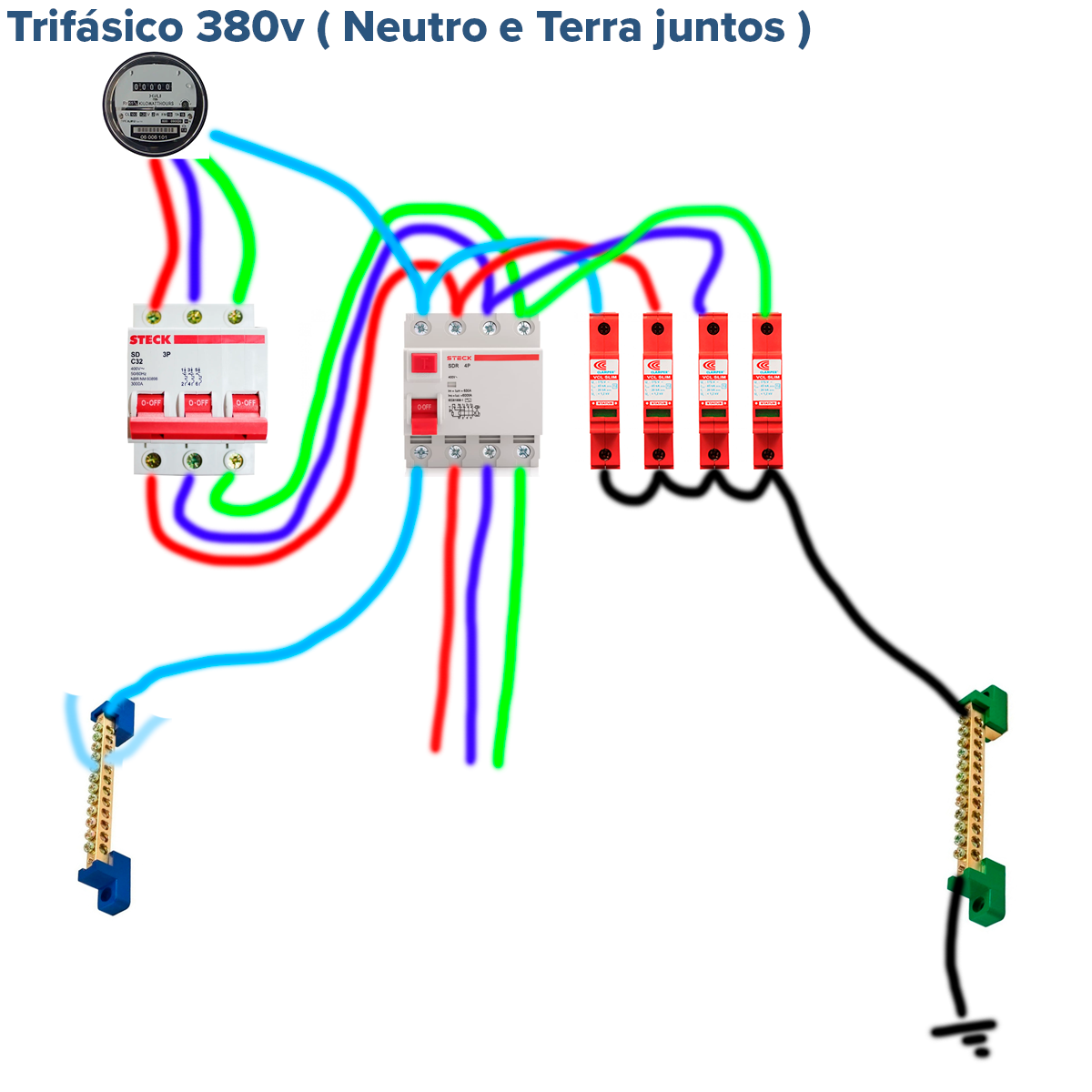

Boa tarde pessoal, gostaria de pedir a opinião de vocês quanto a um projeto de quadro elétrico. Esse quadro elétrico será um quadro secundário que vira do quadro principal ( trifásico 380 ), puxarei as três fase e o neutro ( no relógio observei que o terra e o neutro estão juntos ) para esse novo quadro. Já o terra desse novo quadro será separado. Os equipamentos possuem as seguintes características: 1x Disjuntor Steck Tripolar Din 10a Ate 63a Curva C (sdd62c) 1x Interruptor De Fuga Idr Dr 63a 30ma 4p Tetrapola 4x Protetor Surto Dps Clamper Anti Raio Vcl 275v 45ka Classe 2 ( a tensão de fase + neutro é de 220 ) Esse novo sistema deverá ser o suficiente para um consumo de 25000w/h Os senhores acham que é um bom sistema? Outra dúvida, caso eu necessite de uma tomada 220v eu posso puxar um neutro e uma fase? Poderia ocasionar algum B.O? ( desculpe a pergunta simplória, é que realmente não sou eletricista e em minha cidade a maioria dos eletricistas não estão habituados com perguntas complexas )

@Danrley_Silva Muito obrigado pela resposta amigo, ... deixe-me tirar mais uma dúvida O maquinário que utilizaremos nessa rede secundária é uma Router CNC industrial ( consumo aproximado de 20000w/h ) além de uma coladeira de borda e uma refiladora .... total, como mencionado acima, deve ser de 25kw/h ...... Os senhores acham que se utilizarmos cabos de 10mm não seria suficiente? ( temos esse cabeamento sobrando e digamos que comprar 80 metros de cabo 16mm irá arder um pouco ) Se for viável o de 10mm um Disjuntor Trifásico 63 seria suficiente? Sobre marcas e preços ..... esses equipamentos são bons?: Disjuntor: https://produto.mercadolivre.com.br/MLB-2045403633-disjuntor-steck-tripolar-din-10a-ate-63a-curva-c-sdd62c-_JM IDR https://produto.mercadolivre.com.br/MLB-2208591982-interruptor-de-fuga-idr-dr-63a-30ma-4p-tetrapolar-steck-_JM DPS https://produto.mercadolivre.com.br/MLB-2896826263-dps-clamper-vcl-front-classe-iii-275v-12560ka-clamper-_JM

Boa tarde pessoal, gostaria de pedir a ajuda de vocês em uma montagem de um quadro elétrico, se puderem ajudar eu ficarei muito grato. Nosso relógio é trifásico 380 e estamos querendo puxar 3 fases para um novo sistema mas não sabemos quais características os equipamentos ( Disjuntor / IDR / DPS ) devem ter. Basicamente faremos o seguinte: Iremos puxar 16m de fios do relógio até esse quadro, no quadro teremos 1 Disjuntor / 1 IDR 4p /3 DPS ( 1 para cada fase ), esse sistema deverá aguentar 25000w ( consumo total do maquinário ), quais especificações dos equipamentos vocês acham que seriam o ideal para esse sistema? Grato.
