Emerson são paulo

Sim @aphawk Inclusive os amplificadores daquele cara chamado Carlos mergulhão usa isso (um BD 137 Junto ao dissipador o tal (vce) (vbe) e daquele outro cara o Luiz Coelho pwt... então: citando a fonte é está aqui da revista Grandes projetos de amplificadores: https://datassette.org/livros/br-brasil-eletronica-diversos-livros/grandes-projetos-amplificadores-eltec-cod156 o projeto desta que usa os transistôres mpsa42 ...a revista em questão é está: A revista: Para quem queira tirar dúvidas mas os projeto original da revista ...pelo menos este de 70 watts tem erro não no esquema mas no layout ...foi refeito o projeto para corrigir isto!!!!!!! https://datassette.s3.us-west-004.backblazeb2.com/livros/grandes_projetos_-_amplificadores_eltec_cod.156.pdf este circuito com 40 volts é uma madeira que não tem presendentes pra mim no meu ver 30+30 ( 2 )ampers tá de bom tamanho pra alimentar o projeto ...fiz um quase saio surdo no teste nunca ouvi amplificador tão valente ....pra ouvir e tomar uma ceverjinha tá de bom tamanho ....vale ressaltar : aquece muito pois o transistor darlington vale literalmente por dois cada um (os de saída) aumentar a massa dissipativa. pra quem quiser copiar: https://www.hardware.com.br/comunidade/attachments/67275 ....justamente .tipo : diminuindo o vbe de saídas ele "equaliza" a saída isso pode evitar aqueima mas em questão de aquecimento todo ele (transistôr) queimará por questões de temperatura me se usar uma boa dissipação de calor e um bom cooler de arrefecimento pode se evitar isso ...o transistor esse (bd137) faz o mesmo papel de fazer controle bias por diodos ...o mesmo acontece se encostar os diodos bias na carcaça do dissipador diminuirá o vbe e saídas ...o certo são os dois : uma excelente dissipação de calor e bons cooler (ventoinhas) que comportem suprir o resfriamento rápido do dissipador ou por dissipador grande mas é nescessário refrigeração forçada um (cooler). está é a PL1050 do Toni eletronica: https://www.google.com/amp/s/www.te1.com.br/2013/09/montagem-do-amplificador-pl1050/amp/ o projeto com FOTOLITOS pl1050: https://www.electronica-pt.com/forum/montagens-projectos/100696-pl1050-ap500-amplificador-tip142-tip147 este outro que apresentei ele usa diodos e o (vce)...são os diodos 1n4148 onde os diodos são encostados em carcaça ( no dissipador de calor para o controle de vbe das saídas de som . O bom seria usar termo retrátil nós diodos 1n4148!!!

Olá "Power burguer blend" eu achei este a poucos dias no site e fórum eletronica PT. Pode te servir ...se trata do projeto darlington só a parte do Amplificador do polyvox AP500 Copiado pelos caras da Alfa kits é batizado de "PL1050". da pra copiar no Sprint layout 6.0 . Mas não achei os FOTOLITOS. https://www.electronica-pt.com/forum/montagens-projectos/100696-pl1050-ap500-amplificador-tip142-tip147

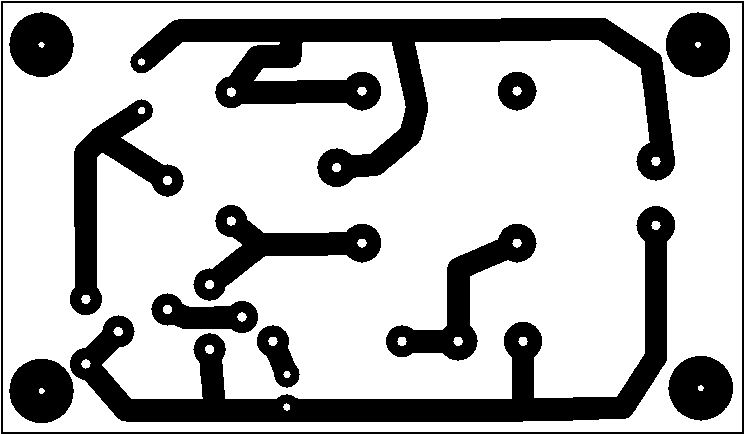

Olá " Power blend burguer" O Renato RMS tem razão se usar os tip142 e tip147 vai dar uma esquentada ... Aquece pra dedeu...mas este aí se aquecido tem ajuste bias transistorizado ..o que significa que esse transistôr bd137 que vai junto ao dissipador ele ajusta o (bias) faz um balenceamento de tensão de base dos transistôres de saida : digamos : uma "equalização" de tensão de base desse saídas automático quando as saídas estão quentes ...é nescesario montar com micas pois usa tensão simetrica ...outra a "avalanche térmica" pode ser evitada se adicionar este circuito aqui é um acionamento de( ventonihas ) por temperatura usa um circuitinho com um (NTC) do site e fórum de eletrônica ( Toni eletronica). Como funciona : o (NTC) É encostado junto ao dissipador ...quando recebe temperatura libera o funcionamento da ventoinha e por sua vez a ventonihas começa a refrigerar as saídas de som ....eu usei as saídas os darlingtons do aiwa o fp1016 e o fn1016 façam o mesmo ... Cada NTC tem um valor de impedância eu usei um de( 10k ) e o (cooler) um motor escovado de secador de cabelos .. rapidinho refrigera ....quando o dissipador atinge 56° o motor é acionado e rapidinho refrigera as saídas . Obrigado Renato RMS pelas dicas .. Ô cooler: um motor de secador de cabelos ultra rápido do secador Taiff lógico sem a resistência de aquecimento térmico marca (Taiff). O cooler: @Renato.88 é Renato mas meu tá funcionando até agora o cooler eu puz botei um motor escovado de secador de cabelos e um circuitinho acionado por NTC . O relê ôi um de 220volts 15Amper. Olá "power burguer blend" Ou blend de hambúrguer..em fim...usei um motor escovado de um secador de cabelos velho ia pro lixo mesmo ...em questão de segundo fica geladinho o amplificador de áudio o dissipador de calor e as saídas de som nem se fala frios como o (pólo norte ) quando a refrigeração é acionada . Serrei a parte do apoio de mão e mantive o motor dentro da carcaça originaldo secador de cabelos esse motor gira rápido o suficiente para ter uma refrigeração quase que imediata!!!!.
