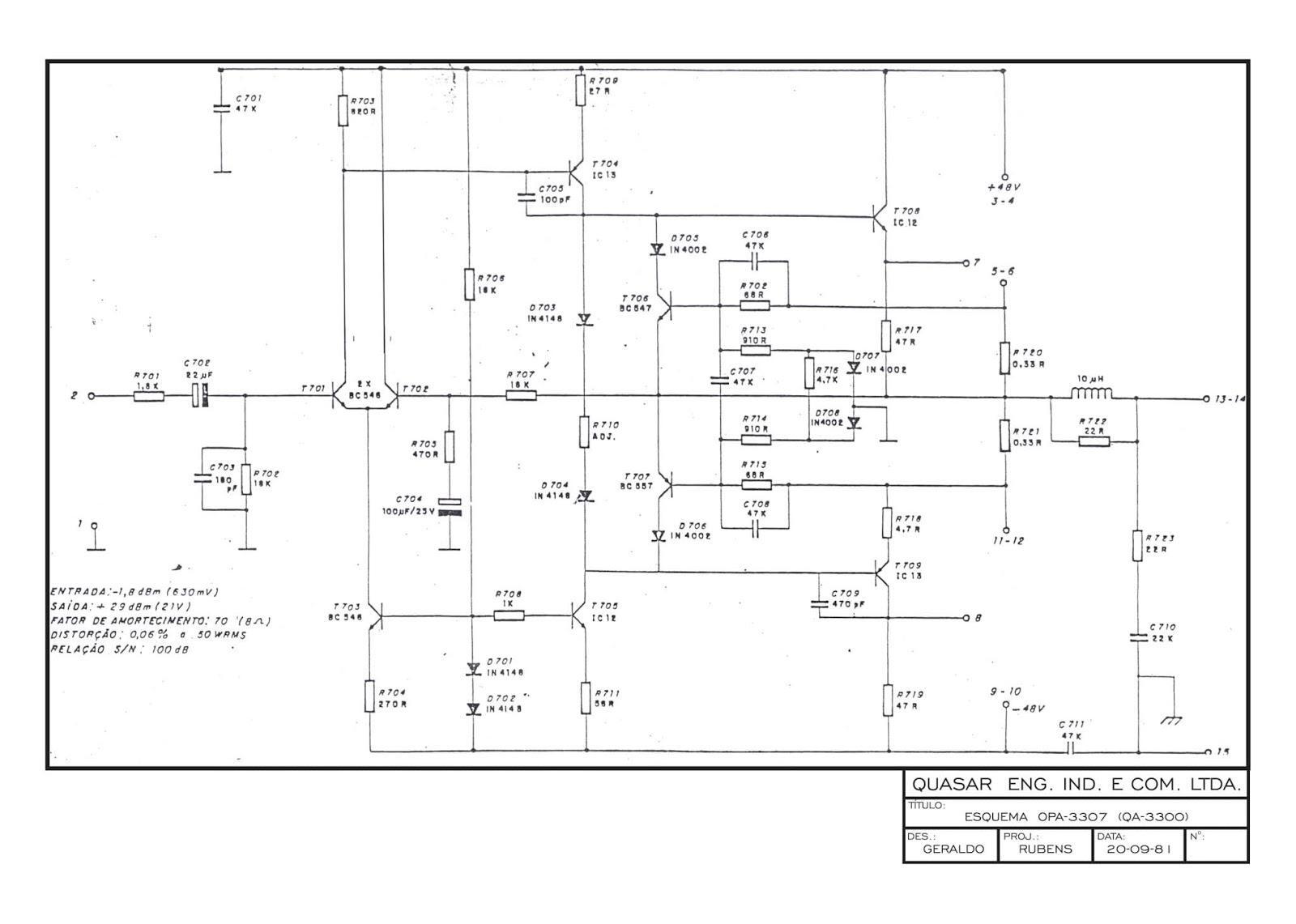

  1. impedância de alto-falante mínima 8homs máxima 4homs não force tensão de trabalho até 42volts por 2amper . Vai render cerca de 80 e poucos watts RMS. Projeto quasar qa3300. Este é o .apk funciona em tvbox mxq ou mx9 da pra imprimir os fotolitos!!!!! https://www.electronica-pt.com/media/kunena/attachments/96798/pcbdroid1.apk1.zip

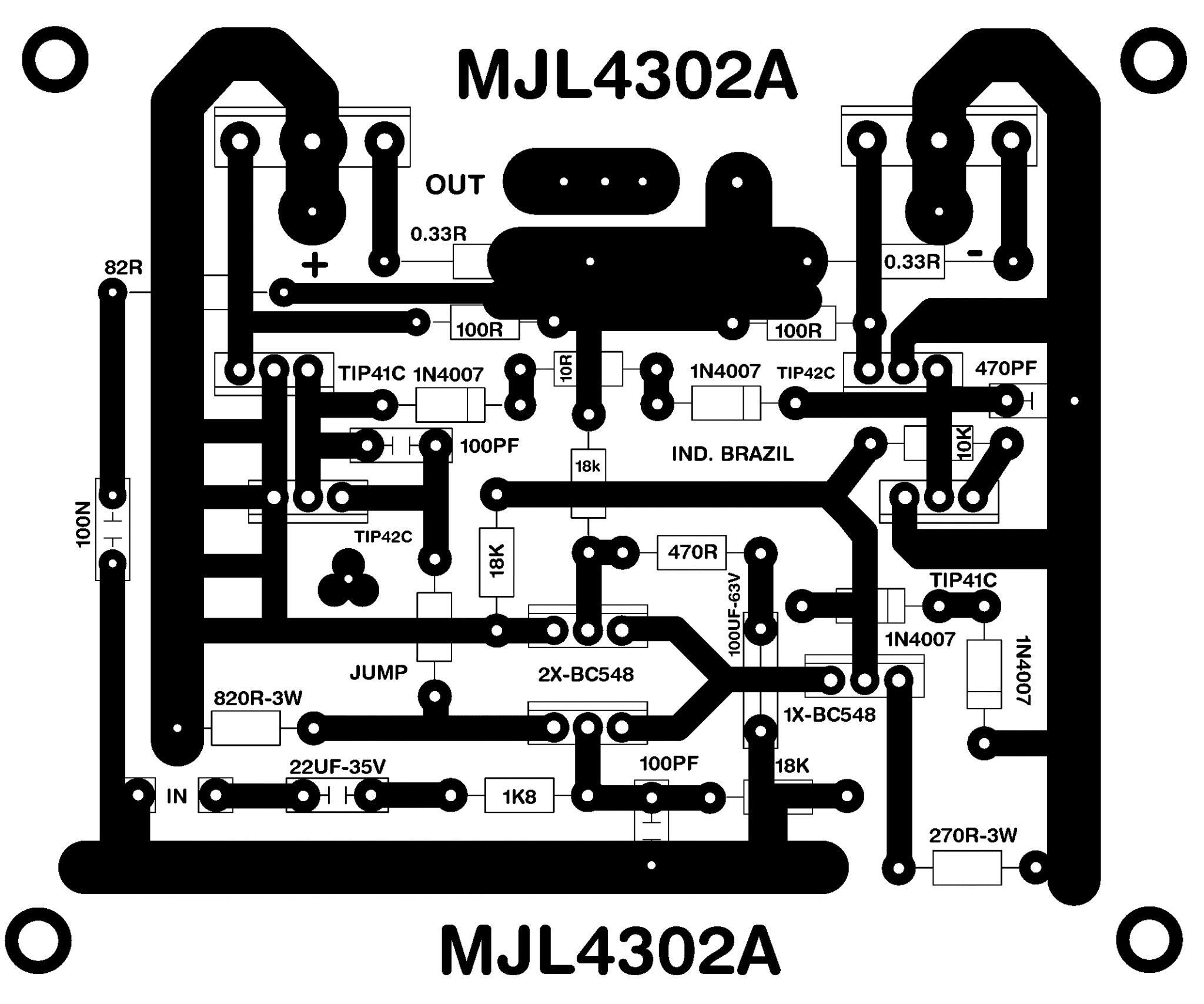

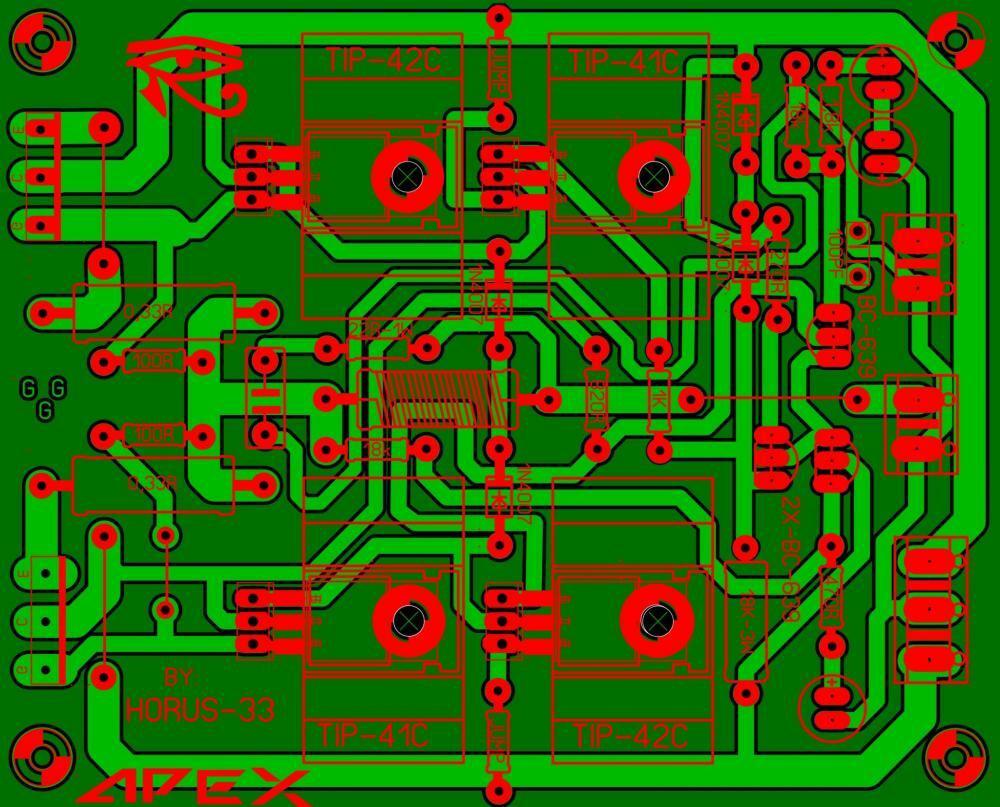

  2. ESTE É O AUTO SAVE DO PCB-DROID o projeto propriamente dito em (.dpcb) . Versão 2.0.7. DROIDPCB_AUTOSAVEvisionone.zip Este é o AP do pcbdroid não problemas em postar porque é uma versão beta de testes o pcbdroid existe uma versão gratuita no caso está de testes beta o cir custo foi feito neste versão beta!!!! O download do apk: https://www.electronica-pt.com/media/kunena/attachments/96798/pcbdroid1.apk1.zip Bom tinha uma cara por aqui que postava isto eta placa ...estou deixando aqui a réplica do projeto que se encontra na sessão de forum do site eletronica pt . Sou entusiasta e hobbysta mas não fiz o circuito apenas replicando o tópico da parte de projetos de lá do eletronica pt . Em fim chegamos em algo agradável e bem acabado para Hobbys confeccionar . Deixô os fotolitos aqui e esquema . Refizeram ele no (droid pcp) Android tá e projeto formato (.dpcb) Pcbdroid 2.0.7. Este app funciona em boxtv a versão 2.0.7 não recomendo outra!!!! O circuito bias e feito por Diodo e resistor de (10R) e pode ser feito um mini circuito a parte onde este comportará os Diodo bias esses que ficam entre o resistor de (10R ) e postos encostado ao dissipador na saída de som para sensor de temperatura e fazer a mudança de curvatura de bias durante o aquecimento das saídas estas que são par complementar só deixando claro . 2sc5200 2sa1943. O mjl4302 e só um exemplo de transistor a ser posto na falta do 2sc5200 e o 2sa1943. Este é o antigo quasar qa3300 modificado projeto simplificado . Vai render bons momentos pra quem curte audio de qualidade e com graves bons. Trilhas engorodadas para 1.9mm tá bem legalegal o projeto . Com apenas 25 volts +e - 2 amperes simétrico já bate bem e faz a festa!!! Fiz duas bate bem!!!!! Conhesita como vision one!!! Bom para este arraia de São João que está chegando e festas em casa . E o mesmo mq1001 do mariano André! !! Replicado daqui: https://www.electronica-pt.com/forum/montagens-projectos/101248-vision-one-amplificador-agosto-2024-descontinuou-projeto Uma ajuda de um *frater! !!! Segue então o mesmo e sem mais delongas !!!!!! Aquisição neste links azuis os fotolitos!!!!!! Mirror serigrafia e Pranchado para sublimação em ferro de passar roupas as duas maneiras de confeccionar o circuito para entusiastas!!! 2154-mirror.pdf2154-mirror.pdf2154-pranchado.pdf2154-mirror.pdf
