VictorS2

Tenho osciloscópio aqui, o trafo tem 8 pernas, duas de um lado, 4 no meio, e outras duas do outro lado

esse inversor não tem esquema aberto ao publico mesmo não, ja tentei procurar, vou medir aqui a tensão nos eletroliticos para ver se tem algo medi novamente as saidas dos transformadores(secundario) obtive uma medição diferente agora, obtive 228vdc nos dois primeiros transformadores e 190vdc nos outros dois e sem tensão nos eletroliticos

seguinte, testei todos os mosfets, todos ok, resistores de gate, todos ok, liguei o inversor aqui agora, e medi gnd e um dos pinos do secundario do transformador, e por incrivel que pareca, 110vdc no secundario de dois trafos, e 228vdc em outros dois, e o inversor bipando, então acho que o problema esta na parte de potência de saida para ele estar bipando. irei tentar medir o pino 9 aqui para ver o que consigo, mas ate então a medição esta desta maneira, 4 mosfets para cada trafo(4trafos no total) dois deles com pwm correto(onda quadrada 34khz, e os outros 2 com onda estranha(medições no gate)

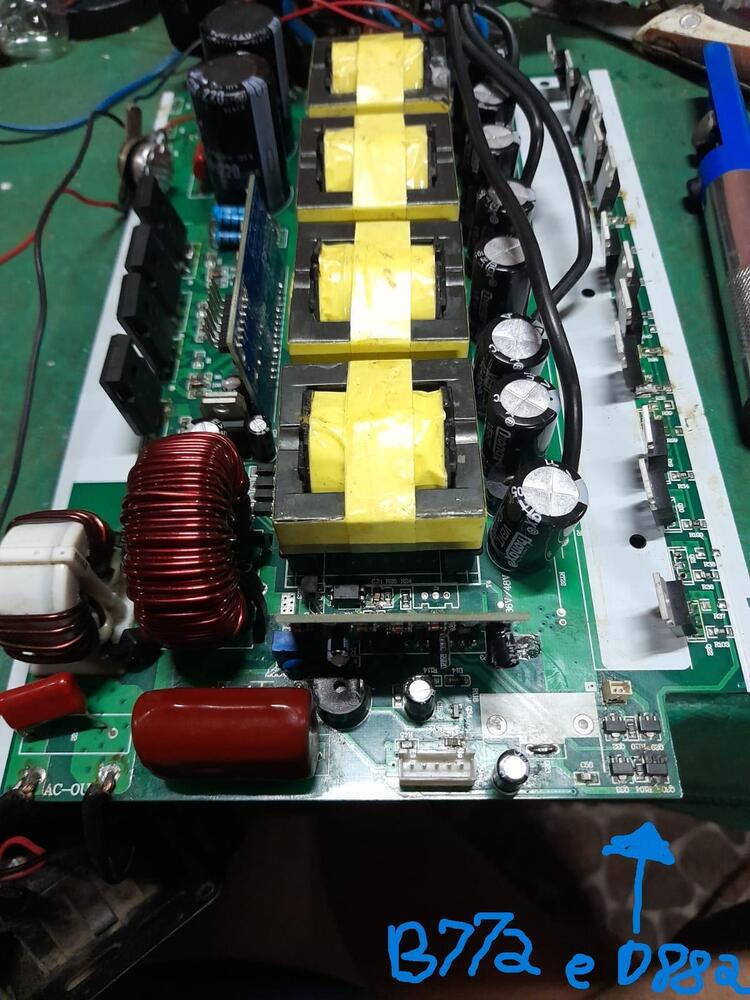

tem alguma ideia de como posso fazer para testar o circuito e possivelmente achar o defeito, liguei o inversor hoje mais cedo para reaver o que estava ocorrendo, ele liga, e quando o spwm aciona(led acende) começa o ruido do transformador seguido do ruido agudo e o bip começa, e ele fica em ciclo reiniciando, com o bip e a proteção ativos, sao dois pares de d882 e dois pares de b772, eles trabalham em pares, 1 d882 junto com 1 b772 ligado ao canal 8 do eg7500(gera a onda quadrada de 34khz) e o outro par liga-se no canal 9 do eg7500(que tambem gera onda quadrada de 34khz) porém ao medir com osciloscopio diretamente no gnd e canal 9 do eg7500 ele tem uma onda totalmente deformada e estranha e aa taxa de Hz fica variando, mas medindo no pino 8 e gnd, fica normal, vale lembrar que a eg7500 é nova.

Peguei um inversor tsm 2500w defeituoso, para mexer e colocar ele no meu sistema, ja fiz uma extensa analise e troca de componentes, porém agora estou enfrentando o seguinte problema: quando ligo o inversor, e ele vai fazer a parte da segunda etapa(liga a placa spwm) e o transformador faz um ruido esquisito, seguido de um ruido agudo saindo de um transformador,e entra em proteção e o buzzer apita e o inversor reinicia, acontecendo a mesma coisa de novo, o que pude observar, é que somente há onda quadrada de 34khz em 1 dos pares de mosfets de cada transformador(sao 4 transformadores, 4 mosfets para cada) no outro par, somente há uma oscilação de Hz com uma onda estranha, não sei se isso por ter haver, ja que os mosfets deveriam alternar(eu acho) para gerar o chaveamento e alimentar os transformadores para ter tensão secundaria. Os componentes trocados foram: placa eg7500(push-pull, gera onda quadrada 34khz para os mosfets) placa spwm(egs002) 16 mosfets, alguns resistores e capacitores smd( substituidos por iguais) e o ponto principal foram 4 mosfets smd d882 e b772, que estavam em curto antes de serem substituidos, fazendo com que o inversor bipasse e queimasse os mosfets, após substituir, o problema virou esse que foi descrito.

Olá, essa pasta verde que voce observa no Vídeo, é uma mascara UV, pode se chamar de oleo verde, quando há o rompimento de algum cabo "flat" ou trilha, ela pode ser usada para proteger depois que voce realiza a solda, para a cura dessa mascara é necessario utilizar uma lanterna, ou lampada UV. Podem ser facilmente encontradas na internet para compra.

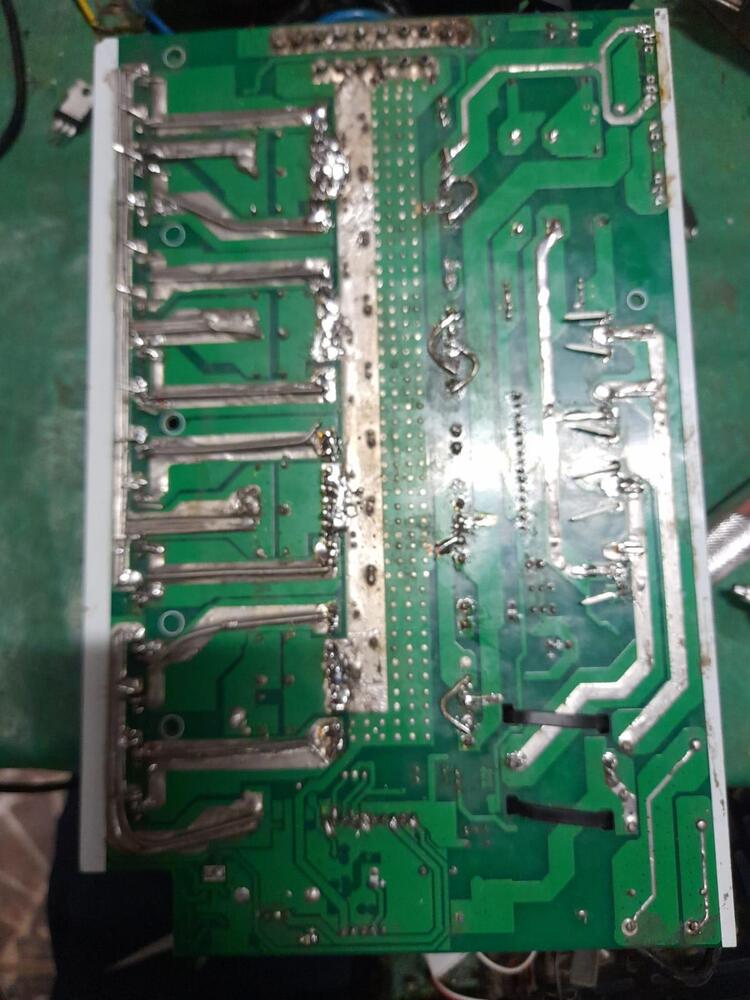

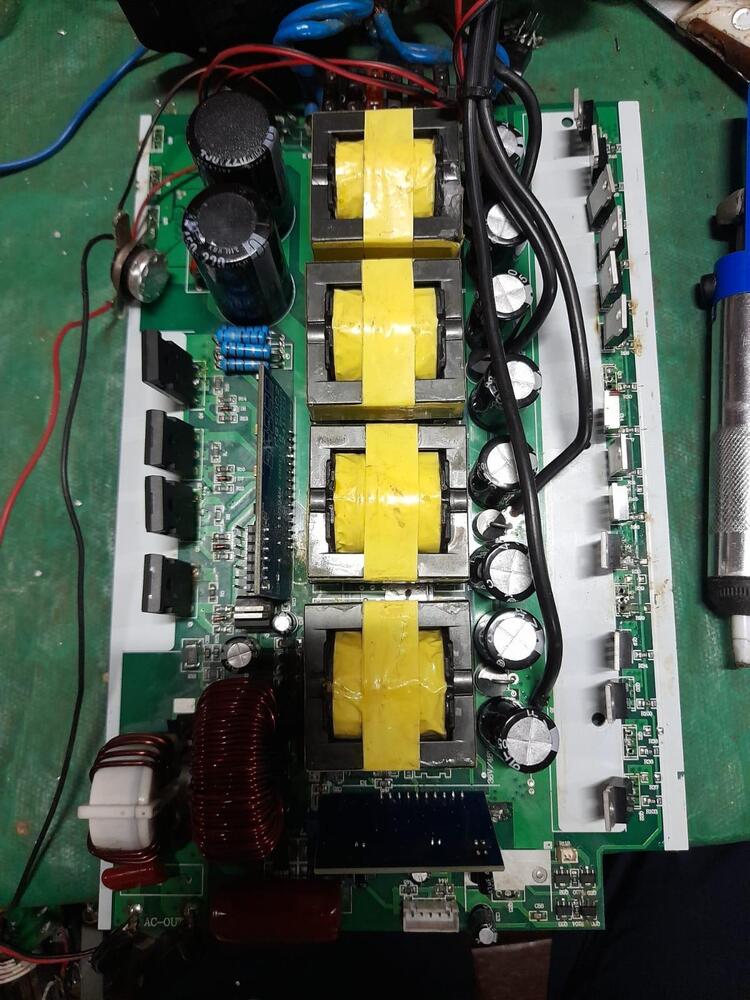

Boa noite, bom, consegui um inversor tsm que utiliza este tipo de transformador, comprei ele sem funcionar mesmo, substitui os transformadores por estes que queria testar, porém o inversor não esta funcionando, fiz diversas mediçoes, troquei os mosfets de entrada, as placas spwm(egs002) e a frente stage(eg7500) tambem, troquei os capacitores de 25v 4700uf da entrada, porém nada dele funcionar, liguei ele com lampada em serie, a lampada acende e o buzzer fica apitando, indicando falha(fault), ele utilizava alguns diodos murf 2060ct na saida, porém a perninha deles quebrou, os unicos diodos que eu tinha aqui, eram 2060ct porém sem a perna do meio... essa parte dos diodos, é a saida do inversor, que se ligam aos capacitores de 450v 220uf que vão para os igbts de saida... os jumpers feitos no transformador sao comuns, ja que ele é 12-110v, esses jumpers sao de fabrica. onde esta sem os mosfets nas imagens, ja foi substituido

Fiz um circuito simples para testar e excitar os trafos, feito o circuito e ligado(testando um por um) os 4ligaram fizeram aquele barulho característico de indução mas na saída mostrava tensão baixa em AC, e não podia deixar ligado muito tempo pois começava a sair fumaça dos mosfets. O fato de o transformador fazer aquele barulho induzindo diz que ele está bom não é?

bom, por isso estou querendo fazer um circuito para testar, em um inversor, o transformador funciona com pulsos pwm, então basicamente o que eu queria, e acho que é o certo, é fazer um circuito que gera o pwm para excitar o transformador e alimenta-lo com uma amplitude de 12v com onda quadrada, e observar se no secundario apresenta alguma tensão ou oscilação. esse aparelho que testa o ferrite, me fale mais dele um pouco para eu entender. vou dar uma olhada nos topicos em que voce comentou tambem para eu poder ver se acho. grato.

Esse transformador não é rebaixador é para elevar, de 12vdc para 110vca, o primário dele é tem 8 pontas todas interligadas, duas das laterais são ligadas ao dreno de um mosfet que chaveia, as 4 pontas do meio são ligadas ao positivo da bateria(no sistema do inversor), para ser excitado e gerar a tensão no secundário, então se eu ligar ac no primário(ainda mais em 110vac) ele certamente irá queimar, o que preciso é um circuito para exatamente excitar o transformador é ver ele fazendo a indução entre as bobinas do primário e secundário, obtendo a tensão em AC no secundário.

Não sei sobre as informações do trafo, como é o bobinamento dele... não fui eu que bobinei, já peguei pronto do inversor. o que eu sei é só a resistência que eu disse. Por isso preciso montar um circuito para ligar e testar o transformador, ele é um de núcleo de ferrite. Tenho osciloscopio para medir a onda e o multimetro. Única coisa que tem escrita no transformador é "500t-12"

Olá, tenho 4 transformadores que eram de inversor solar, porém suspeito que eles não estejam bons. Gostaria de fazer um circuito para testar-Los e observar se tem alguma tensão no secundario. Ele é 12vdc para 110vac, caso seja possível quero montar um circuito para teste, medindo o primário em escala de diodo, ele apresenta continuidade entre todas as perninhas dele, medindo no secundario, são 3 pares de pernas, medindo em cada par, ele dá continuidade, medindo de um par para o outro não dá nada, no teste de resistência, o primário apresenta 0.5omhs, medindo o secundario em cada par, mostra 0.6omhs.

marquei como solução sem querer, esse cooler é 12v 2.50A, o dimmer é 110/220, e transforma de 3-12v 3A @.if comprei no aliexpress, https://pt.aliexpress.com/item/1005007186647539.html?spm=a2g0o.order_list.order_list_main.28.67bfcaa41KF5fj&gatewayAdapt=glo2bra fiz a ligaçao com o preto e o vermelho conforme o indicado no dimmer, tambem tentei ligar vermelho + branco, ou vermelho+ azul. Preto + branco, Preto + azul, a unica forma que consegui fazer o cooler girar com menor velocidade, foi usando o preto + azul, no negativo do conector, e o vermelho no positivo, mas mesmo assim, não consegui controlar a velocidade

Comprei esse dimmer para usar nessa fan de 2.50amperes que tenho, fiz alguns testes mas não consegui fazer a fan mudar a velocidade conforme a mudanca de tensão do dimmer, esse cooler possui 4 fios, vermelho, preto, branco e azul.
