RPSant

Renato, obrigado pelo retorno. De fato ao adicionar um capacitor de 100nf na entrada e um de 33nf na saída o sistema funcionou. Porém tenho agora, quando attiny está em powerdown, uma corrente de 2ma. Muito consumo para o uso de bateria. Acredito que é o cálculo incorreto para os capacitores. Obrigado, Lazzari, tentei com stepdown chinês, que acho que utiliza o ams1117, porém ainda o consumo fica alto perto dos 0.7mah.

Caros amigos, estou com um pequeno projeto utilizando ATTiny85. Tudo funcionando bem ao utilizar, por exemplo, bateria 18650 3.7~4.1v, ou ainda a fonte de bancada. Porém, quero utilizar uma bateria 9v utilizando no projeto um regulador de tensão L78L33, e ai que está o problema... Testando a saída, a minha tensão está exata em 3.3v (bancada ou bateria), porém o projeto parece não receber a corrente necessária para seu funcionamento, que em SleepPowerDown necessita menos de 0.01mah e quando ativo as funções tem picos de até 16mAh. Tentei com vários reguladores novos, inclusive com o LM317t 3.3, sem sucesso. Li em algumas matérias que em correntes abaixo de 1ma esses reguladores tem problemas, como posso resolver essa questão? Forte abraço a toda comunidade. Obs. sou aprendiz, entusiasta em eletrônica e programação.

Obrigado pelas informações, amigos @aphawk e @Eder Neumann . Vou inserir o diodo para cair 0.7v.

@.if Obrigado pelo retorno! O nível de tensão que vem do sensor infra é de no máximo 2.7v. Por isso não utilizei um divisor de tensão ou regulador pois a tensão já é abaixo do aceitável na porta digital. Porém a minha curiosidade é o porquê a tensão aumentou na porta quando conectado aos dois negativos de fontes diferentes. Neg- do Wemos ou Arduino com o Neg- da fonte externa. De fato, com a inserção do resistor de 220k para baixar corrente e tensão está funcionando perfeitamente até o momento. 3 dias de teste e conforme o esperado!

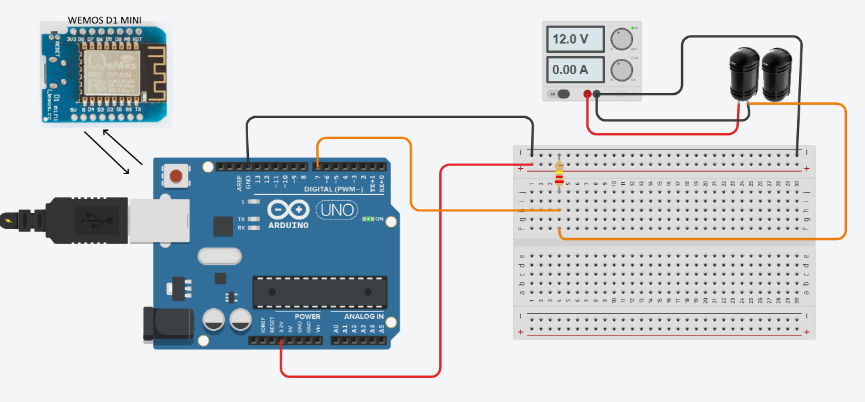

Caros amigos, Mais uma vez pedindo a ajuda dos colegas! Como já disse, sou um entusiasta e sempre aprendendo... CASO: Estou ligando o "negativo" da placa da central no projeto que elaborei com Wemos D1 Mini.. A Central trabalha em 12v e estou alimentando meu projeto na própria USB 5v do Wemos. As portas digitais trabalham em 3v3. PROBLEMA: Estou interligando um sensor de barreira IVA que esta em NA na porta digital. Quando em NF ele trabalha corretamente "puxando" para 0v (LOW). Até aí, tudo ok. Porém quando em NA e a porta em HIGH fica com 3.6v a 3.8v e isso com o tempo irá danificar a porta do Wemos. Obs. o sensor de barreira está sendo alimentado pela Central de Alarme (12v) e o fio de sinal estou ligando na porta digital do Wemos. No momento o que fiz foi adicionar um resistor 220k do GND fazendo um PULLDOWN na porta, onde fico em torno de 2.8v (perfeito). Como faço para igualar essa DDP? Será que é isso? Enfim, como interligo essas 2 "placas" sem apresentar problemas com as tensões? Agradeço qualquer sugestão e desculpe-me a ausência técnica no questionamento.

Caros amigos, seguindo as orientações dos colegas acima... peço desculpas por ter marcado a solução no "agradecimento". Agora, acredito que fiz a devida correção, marcando como "solucionado" a resposta correta e certeira do amigo Renato.88. Obrigado a todos e desculpem-me as falhas!

@Renato.88 Caro Renato, funcionou perfeitamente. Muitíssimo obrigado por sua experiência. Soldei o capacitor 100nf e funcionou conforme esperado tanto na fonte de bancada como nas baterias. Perfeito! Um grande abraço! @.if Amigo, if. Obrigado por compartilhar sua experiência. Estou utilizando um buzzer piezoelétrico. A orientação do amigo Renato.88 foi certeira. Obrigado a todos. Marcado como resolvido.

Caro Renato, antes de tudo, agradeço sua atenção a minha pergunta e rápida resposta. Vou testar essa solução com esse filtro passa baixa e retorno o resultado. Por enquanto, te agradeço imensamente. Forte abraço!

Prezados amigos, sou entusiasta em eletrônica, e estou com uma dúvida e gostaria de ajuda... Elaborei um projeto simples, com ATTiny85 para alertar a baixa tensão de bateria 12v. Pois bem, o projeto funciona perfeitamente na PROTOBOARD, quando efetuo os testes com baterias e na fonte de bancada. PROBLEMA: quando montei a minha PCB (elaborada no EasyEDA) o projeto apresenta problemas na FONTE DE BANCADA e funciona normalmente nas baterias. Projeto: utilizei um ATTiny85, buzzer 3.3v, alguns resistores como divisor de tensão para 1v1, um regulador tensão saída 3v3 (L78I33) e um led. DEFEITO apresentado: buzzer fica muito baixo, como se a corrente ou a tensão não fosse suficiente. O projeto não consome mais que 30ma (na ativação do buzzer). Gira em torno de 0,010ma (10ua). Agradeço qualquer ajuda e peço desculpas caso não seja esse o tópico correto para minha dúvida.
