William Miura

Olá, pessoal fiz um pedal concluído true-bypass, porém quando conectado na fonte chave on o efeito de imediato não passa a corrente 9V, fazendo os testes medindo com o multimetro me parece que a fonte está carregando o circuito e quando o plug p10 encosta no terra por exemplo até mesmo encostando no tip com a mão a placa vai se descarregando ao pouco, como se fosse energizada funcionando e descarragada o som sumindo aos poucos. está exatamente como no pcb, e o offboard da chave 3pdt eu só tirei a battery-snap do esquema, podem me ajudar por favor?. Segue:

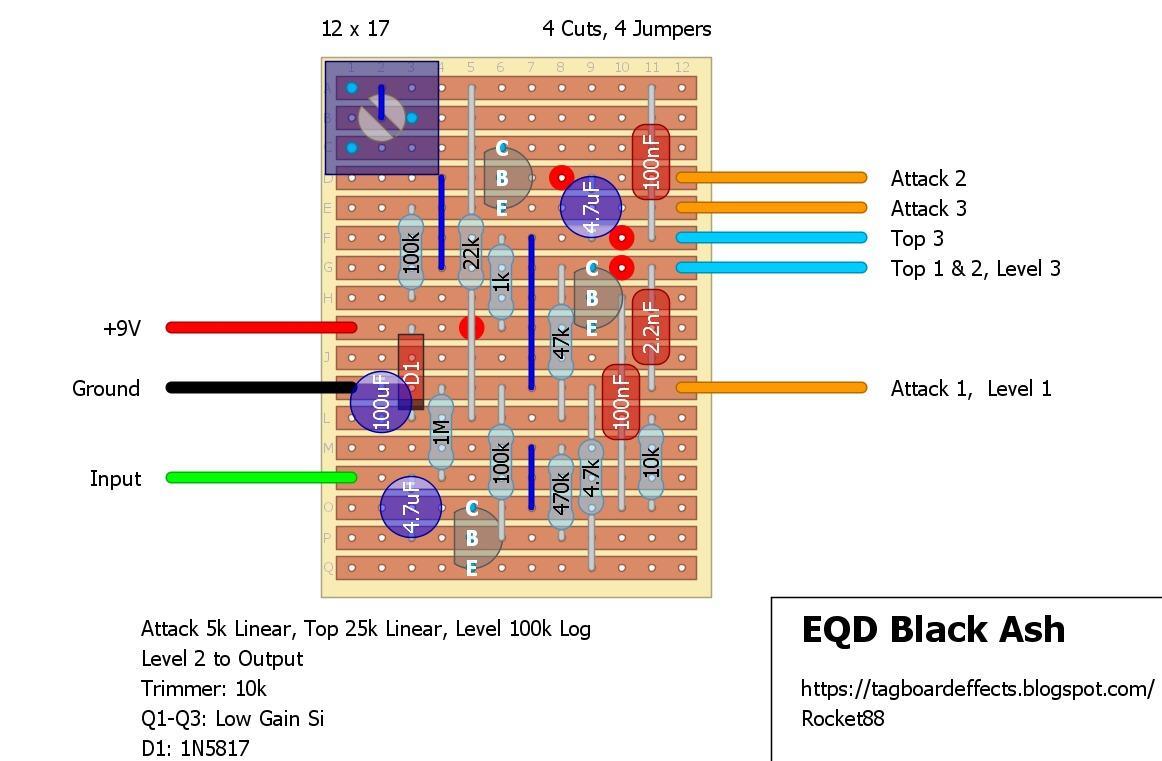

Boa tarde!. Fiz essa montagem desse pedal, mas ele não funcionou nem desligado da fonte, o som não passa. Fiz em uma placa furada mas o original é na Veroboard. Podem me ajuda, por favor? acredito que fiz algo errado mas não sei o que. Os jacks liguei o positivo no polo que não tem o "buraco maior". JACK: https://produto.mercadolivre.com.br/MLB-2172040690-jack-j10-mono-painel-plug-p10-femea-kit-c-10-pecas-j10pm-_JM Projeto original!.

https://tagboardeffects.blogspot.com/2020/07/earthquaker-devices-black-ash.html é o site.

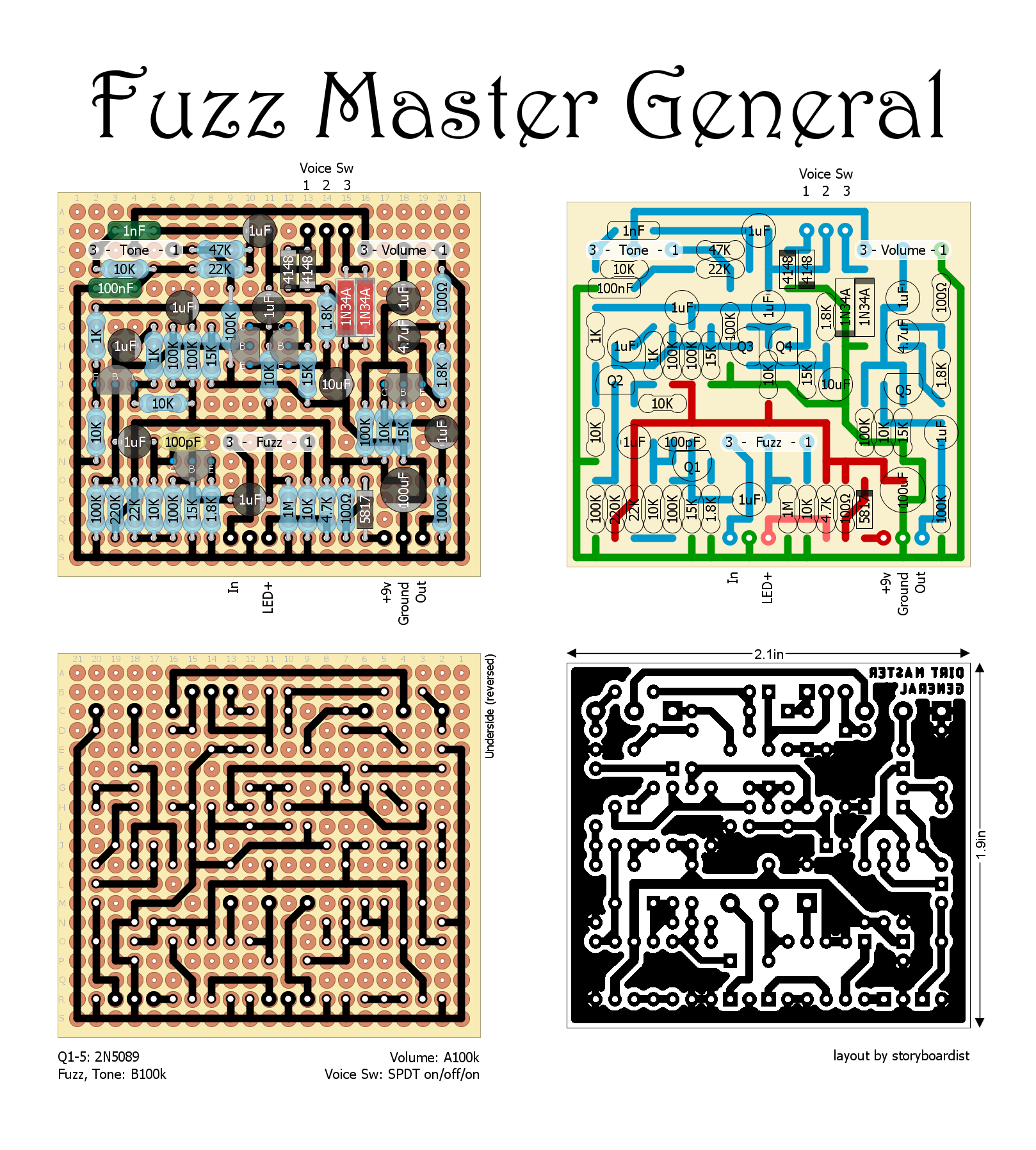

Olá!. Pessoal, estou com uma dúvida na ligação dos Potenciometros normalmente vejo em placas 3 sinais na placa para os 3 polos de potenciometros e nessa placa não tem isso, poderiam me ajudar por favor?.

@F4b10 no caso da chave 3pdt, ela é servida para ser usada como true bypass. o catodo vai ligado na chave e o anodo na placa correto? a ligação que sempre fiz foi catodo na chave a anodo direto no positivo do plug dc 9V com um resistor intermediando nesse caso do PCB aí eu não precisaria usar um resistor para intermediar ou ligar o + na fonte correto? (sou iniciante nisso tudo kkk)

Olá pessoal estou com uma dúvida muito grande referente a LEDs em circuitos de pedais. Por exemplo nesse PCB já existe uma trilha e furação para LED +, eu sei conectar ele diretamente na fonte e na chave 3pdt, dpdt porém não sei como funciona ligando na placa o anodo vai ligado na placa e o catodo na chave? e a alimentação passa pelo LED? nessas placas provavelmente já tem um resistor para controle de brilho? surgem essas duvidas me ajudem por favor kkk.

Opa amigo obrigado pela sua ajuda, mas fiz aqui as ligações da chave no out1, out2 e saída e não passou som kkk como sou novo nisso não entendi o porque

Opa tentei fazer aqui mas não entendi a ligação dos jacks ali o fio branco, e nem da chave com a placa a chave está ligando o positivo com o capacitor?, conseguem me dar uma mão por favor?. Não estou conseguindo mandar a foto é a foto do pedal feito ali do link que o rapaz enviou.

Fiz a correlação dos resistores

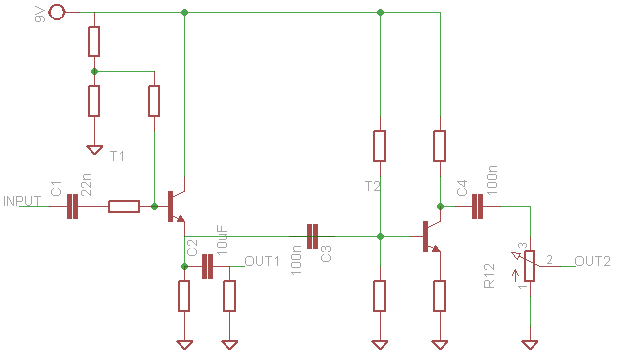

Olá, estou com um esquema de um pedal buffer + booster enquanto by pass ele faz buffer após acionamento ele faz booster, porém os resistores não estão bem identificados alguém pode me ajudar a identificar por favor?. Resistores: R1: 470kΩ R2: 1MΩ R3: 10kΩ R4: 100kΩ R5: 100Ω R6: 1kΩ R7: 10kΩ R8: 10kΩ
