GenerinoPaixao

Finalmente coloquei os resistores, testei vários valores do gate para o terra e não funcionou , nem com led, nem com lamp incandescente, porém esse circuito funciona com 4V e com as incandescentes lamp funcionam, se troco por led as lâmpadas elas quase não acendem e nem piscam. Acho que os leds devem ter uma resistência interna muito diferente das lâmpadas.

Duplo Gate. Obrigado por sugerir. O circuito acima funciona com lampadas até de 3V incandescente. Mas com led a coisa muda e não oscila.

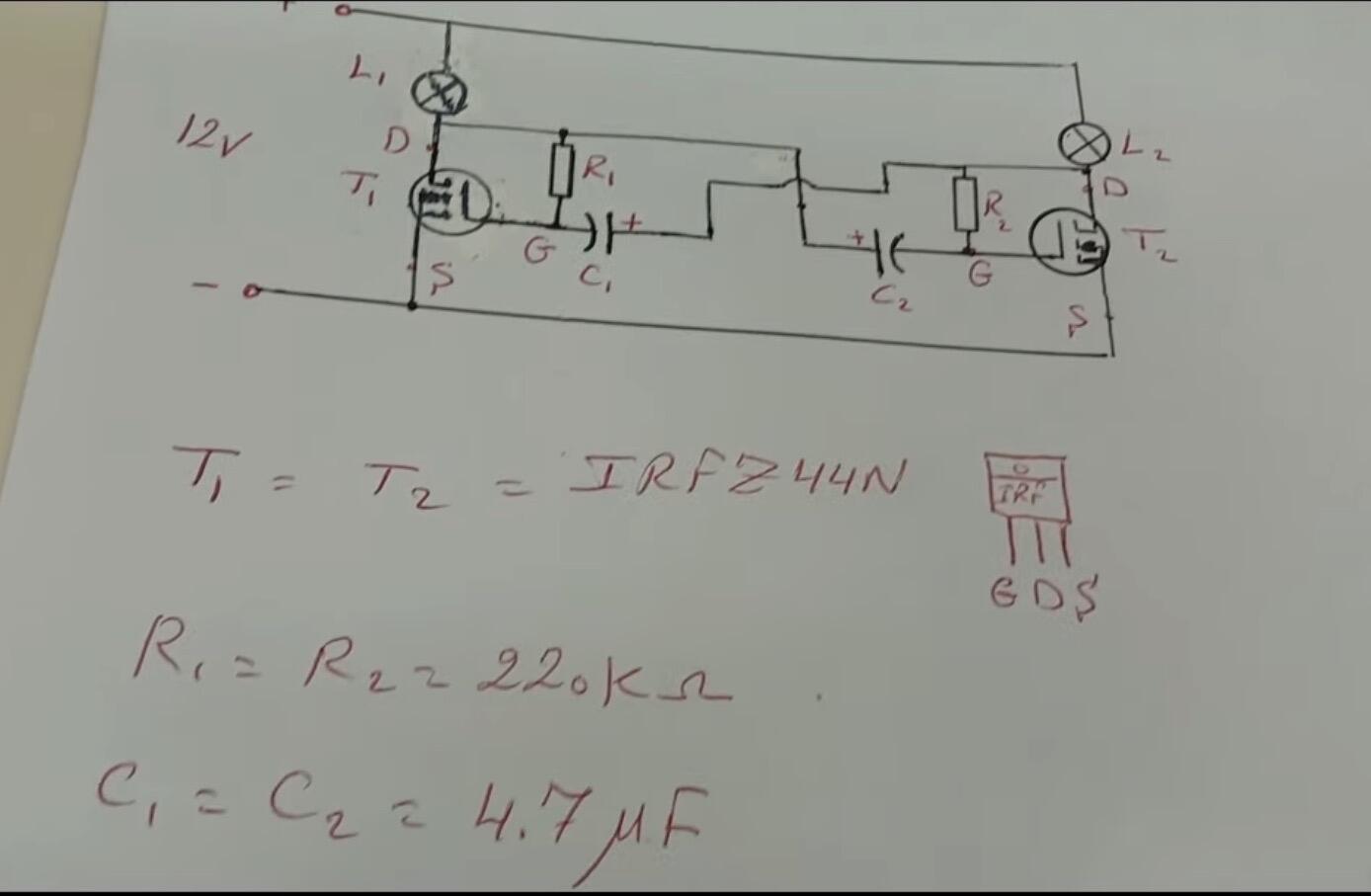

Bom dia Pessoal. Antes de Tudo Feliz Natal a todos os membros do clube do hardware. Abrir esse tópico, com o intuito de fazer um circuito usando mosfets para leds piscarem , porém só encontrei um circuito com lâmpadas incandescentes e gostaria de saber se existisse a possibilidade para que funcione com led fazendo-os piscar fazendo algumas alterações. Encontrei sim com lâmpadas incandescentes e com irfz44N.

Ótima explicação. É isso mesmo . Testei com 10k e eles oscilaram também. Na verdade testei com vários valores até chegar o mínimo que não funcionava. Obrigado Renato.88 Já fiz os testes com resistência no Led e com um transistor. O problema é que o led fica aceso pelo tempo 1/2RxC quando alimento o circuito e depois apaga e dou um gatilho para o gnd e não volta acionar o led. Ele fica em nível zero. Fiz isso. Pulso no trigger position e testei no Gnd também. O data sheet tem a tabela indicando onde os pinos devem ser ligados . A saída em Q temporiza e apaga e não volta a funcionar com o trigger, no Q negado fica aceso e não desliga com o trigger tenho que desligar a bateria e voltar a ligar. Fiz isso hoje pela manhã. O lede acende durante 5 segundos apara dou um pulso no trigger e não volta a aciona-lo. Só se desligar e ligar novamente o circuito.. obrigado pela sugestão. Sim 100k ohms e 100 uF.

Obrigado Sérgio vou refazer esses detalhes.

Obrigado Senhor! Vou tentar depois falarei. No entanto o led acende sem o reforçador com transistor. O 74hc104 porta inversora montei agora um oscilador com uma resistência 10k e capacitor de 100uF e o led só piscou com uma resistência de 40 ohms em diante achei muito engraçado isso. Obrigado por ler o datasheet . Vou tentar e depois falo. Obrigado .if ainda esta semana farei-o .

Já fiz. Mas porém não resolveu

O circuito é esse. Quando ligo o led ascende e depois de alguns segundos ele apaga, no entanto quando dou um pulso no trigger nada faz a não ser da uma piscadela muito rápida.

Interessante circuito com porta nand smith trigger. Porém o meu intuito é fazer o cd4098 funcionar para saber se está em perfeitas condições.

EXATO COM 100k ohms e 100uF nos dá 5 segundos., mas não funcionou. O led fica aceso direto?

Segui o datasheet usei uma rede RC DE 100kohms e 100uF para obter um mono estável de 5 segundos. Porém não funcionou. Alguém poderia dar uma sugestão de esquema? Outra coisa é possível fazer um astavel multivibrador com esse ci?

MOR_AL minha conclusão “ci com defeito ou falsificado todos os cinco unidades” Obrigado a vcs . Fui reembolsado. Obrigado a todos Obrigado pelo apoio. Os dispositivos devem estar com defeito todos. Obrigado a todos pelo carinho e ajuda.

Eu modifiquei e coloquei uma chave de pressão para o Vcc conforme o último foto Já medi Renato.88, está tudo ok. Tirei o ci e medi a resistência nos terminais de alimentação e indicou aberto. Se inverto a polaridade da alguns mega ohms. Medi as tensões e estava tudo certo. Tirei o ci fora e medi a resistência dos terminais de alimentação e deu como o circuito estvesse aberto. Mudei a polaridade e mediu alguns mega ohms nos pinos 6 e 7. Não deveria medir alguns kilo ou mesmo mega ohms? Não chiou. @rmlazzari58 fiz a modificação coloquei um pushbotom

Já fiz isso. É como o Ci não estivesse com fonte de alimentação.

sim a resistência do mic é de 10k. Fiz conforme o esquema desenhado a mão. Mas irei conferir as tensoes. Mic electreto tenho outros e o alto slto falante foi testado em uma montagem que fiz com lm358 O microfone e o alto funcionaram direinho. Vou revisar tudo e tenho mais 4 desses cis vou substituir. Obrigado MOR_AL depois posto se tive exito. O aliexpress me devolveu o dinheito.

Obrigado. Mas a foto já está em jpg Segui esse esquemático Mor_AL. Refiz as ligações com menos cabinhos. Dei os clicks e não aconteceu nada. Pode ser que o CI seja falso?

Ok MOR_AL irei dar 64 pulsos no Vcc de 5 V e logo mais comunicarei o resultado. Já dei alguns pulsos anteriormente e não funcionou. Vou tentar novamente ok?

Sim Mor_AL. Com uma resistência de 10k ohms . Está na figura scanner. Não fez nenhum ruído no falante Não entendi porque não pode em PDF. A imagem da câmera tem mais de 2 mb e o clube do hardware não suporta mais que isso. SEGUE arquivos JPG

Não fez nenhum ruído, mas estou em duvida se eu não sei fazê-lo funcionar ou é defeito do ic. Vou mandar o esquema que testei. Apkiqueui o pino 1 em 5 V e o pino 2 no terra. Coloquei um mic de eletreto. E não deu sinal no alto falante, nem um ruído. Documento Escaneado 2024-12-10 à(s) 11.21.12.pdf Documento Escaneado 2024-12-10 à(s) 11.21.12.pdf Fiz montagem na protoboard CamScanner 10-12-2024 11.32.pdf Fiz montagem na protoboard ai está. Camsacanner. Mudei para PDF o clube só suporta arquivos de < 2 mb Poucos componentes, pois tem circuitos mais complexos etc etc. só queria fazer um teste para ver seu funcionamento. Como os outros tda2030 etc

Adquiri recentemente os ci tda8551 no AliExpress. Segui o datasheet para montagem, porém não oscilou, não deu sinal algum e gostaria de ajuda dos senhores. Não sei o que estou fazendo de errado ou os ci estão com defeito. Obrigado antecipadamente.
