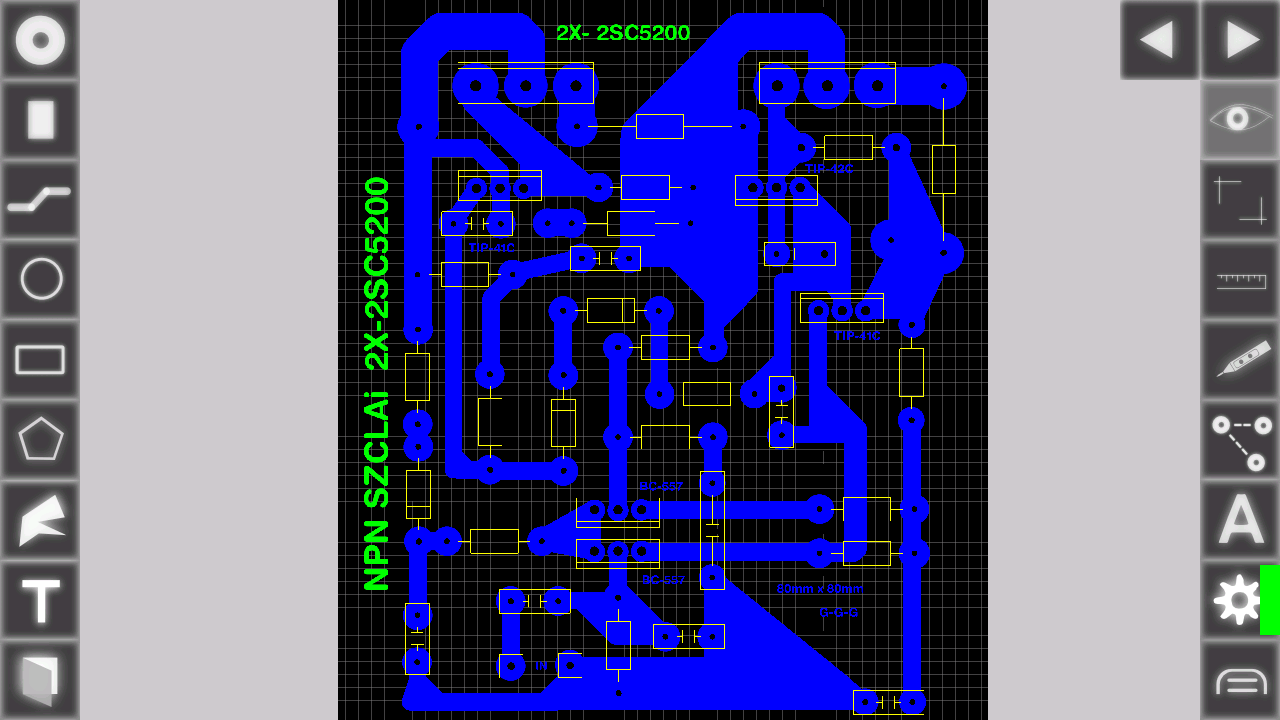

Projeto simples refeito o circuito ... projeto da vídeo rockola. O original feio que dava dó. Circuito saídas exclusivamente NPN (*SZKLAI) Que proporciona usar saídas de som 2sc5200 mas mantendo uma fonte (simétrica). (+b e -b) trafo com (center tap). Projeto original deste site (Ampletos): https://www.construyasuvideorockola.com/descargar-amplificador-monofonico-100-watts/ Download da versão original Ampletos: http://www.videorockola.com/descargar-amplificador-monofonico-100-watts/ Replicado do site (eletrônica PT). https://www.electronica-pt.com/forum/montagens-projectos/101581-projeto-amplificador-de-audio-npn-rockola Download dos fotolitos + projeto: https://www.electronica-pt.com/media/kunena/attachments/97951/FotolitosSzclaifinalDezembro2024NPNX.zip Aplicativo Droid PCB (.apk) funciona em boxtv: Download: https://www.electronica-pt.com/media/kunena/attachments/96798/pcbdroid1.apk1.zip Download projeto completo em formato comum. Arquivo (.dpcb) (Droid-PCB ) 2.0.7. (.zip windows) .
