Ola Luan, Fui hoje na rua santa efigenia (bairro de sao paulo onde se compra componentes) e realmente não achei um igual, a loja que tinha diversos destas bobinas tinha em diversas cores (menos a azul que é deste aparelho). Tambem tentei achar uma que pelo menos as ligacoes da bobina fosse igual, até achei, mas num tamanho menor, enfim, sem sucesso. Atualizando a informacao anterior, voltei novamente para o componente original (sem o capacitor) e resolvi verificar em que terminais o capacitor interno estava ligado (quando eu removi o mesmo, os terminais dele ficaram no local) e vi que sua ligacao não confere com a imagem do esquema. No esquema (foto abaixo) o capacitor fica conectado com o lado de tres terminais, mas na realidade é o de dois terminais. Fiz esta mudanca e pelo menos o mesmo voltou a atuar ao mexer no núcleo (ou seja, conforme se mexe, a sintonia piora ou melhora), mas mesmo assim, não consegui um som claro na sintonia manual e tambem continua sem fazer a sintonia automatica. Fico pensando se a causa é somente este componente, apesar de ter assistido varios videos e todos atuavam em cima desta bobina. E com relação ao componente que citei que vi na internet, é uma bobina mesmo e não filtro. Veja imagem abaixo.

infelizmente não resolveu. Retirei a bobina e o capacitor embaixo dela ja tava até esfarelado. Removi, ressoldei e testei com 3 capacitores (68, 82 e 100) pf, mas não mudou, curiosamente, ao mexer na regulagem da bobina, nem sequer piora ou melhora a sintonia manual (a automatica não funciona, conforme ja havia citado), pode ser que a bobina esteja estragada, mas como achar outra igual? Na peca existe tres sequencia de numeros, mas nenhum deles corresponde a um componente se fizer uma busca no google por um datasheet. A unica coisa que tem é a cor, neste caso azul, vi que algumas bobinas tem seus valores definidos por estas cores, porém vi que o formato do núcleo sao diferentes desta. E no esquema não ha nenhuma referencia. Se tiver de trocar esta bobina, como saber qual seria acorreta? Complementando : Pesquisando, achei a venda bobinas de FI cinco pinos de 10,7 MHz, mesmo tamanho, será que é um padrão?

Esta TV é daquele modelo que tem um box chamado one connect onde se encontra a fonte e a placa-mãe, e se conecta os cabos HDMI. O problema é que a mesma liga corretamente e apos algumas horas, desliga. Se pressionar o botao liga, volta novamente e o ciclo se repete. O que ja fiz foi primeiro verificar se não havia nenhum timer ou programacao que vise o desligamento. Depois fiz um reset para voltar as configurações de fabrica. Em seguida abri o box do one connect para uma inspeçao visual, pois da a entender que é algo desarmando a fonte. Na fonte tem varios componentes que sao passiveis de verificacao visual, porém a placa-mãe não, pois é muito componente smd. Na fonte não encontrei nenhum componente aquecendo demais ou componentes triviais em curto ou aberto (teste com multimetro). Na placa-mãe fiquei a principio desconfiado do processador principal, pois estava quente, mas não a ponto de não conseguir colocar o dedo em cima, mesmo assim resolvi fazer um teste colocando um pequeno dissipador e um cooler para me certificar, porém a tv desligou assim mesmo. Como ela fica algumas horas ligada, sempre que eu ia verificar ja estava desligado, mas teve um dia que peguei o momento do desligamento e notei que o rele da fonte ficava tentando armar por um tempo ( tic tic tic). O problema não esta no HDMI, porque testei tambem acessando apenas transmissoes via internet, e tambem no modo loja, que é aquele que a tv fica mostrando imagens e caracteristicas de forma constante. Caso alguém tenha passado por esta experiencia com este modelo e solucionado, agradeço.

Perfeito. Agradeco muito pelas suas informações, foram direto ao ponto. To com uma tv samsung, esta de led, vou abrir um topico especifico descrevendo o problema, mas primeiro vou procurar para ver se ja tem algum aberto. Esta é um pouco mais difícil porque não tem esquema em lugar nenhum.

Vi o Vídeo que voce passou, se o capacitor for igual, ta fácil de remover, pois como você citou, é so quebrar ele, é provavel que seja assim e vai ser mais fácil que achar esta bobina de reposicao nova.

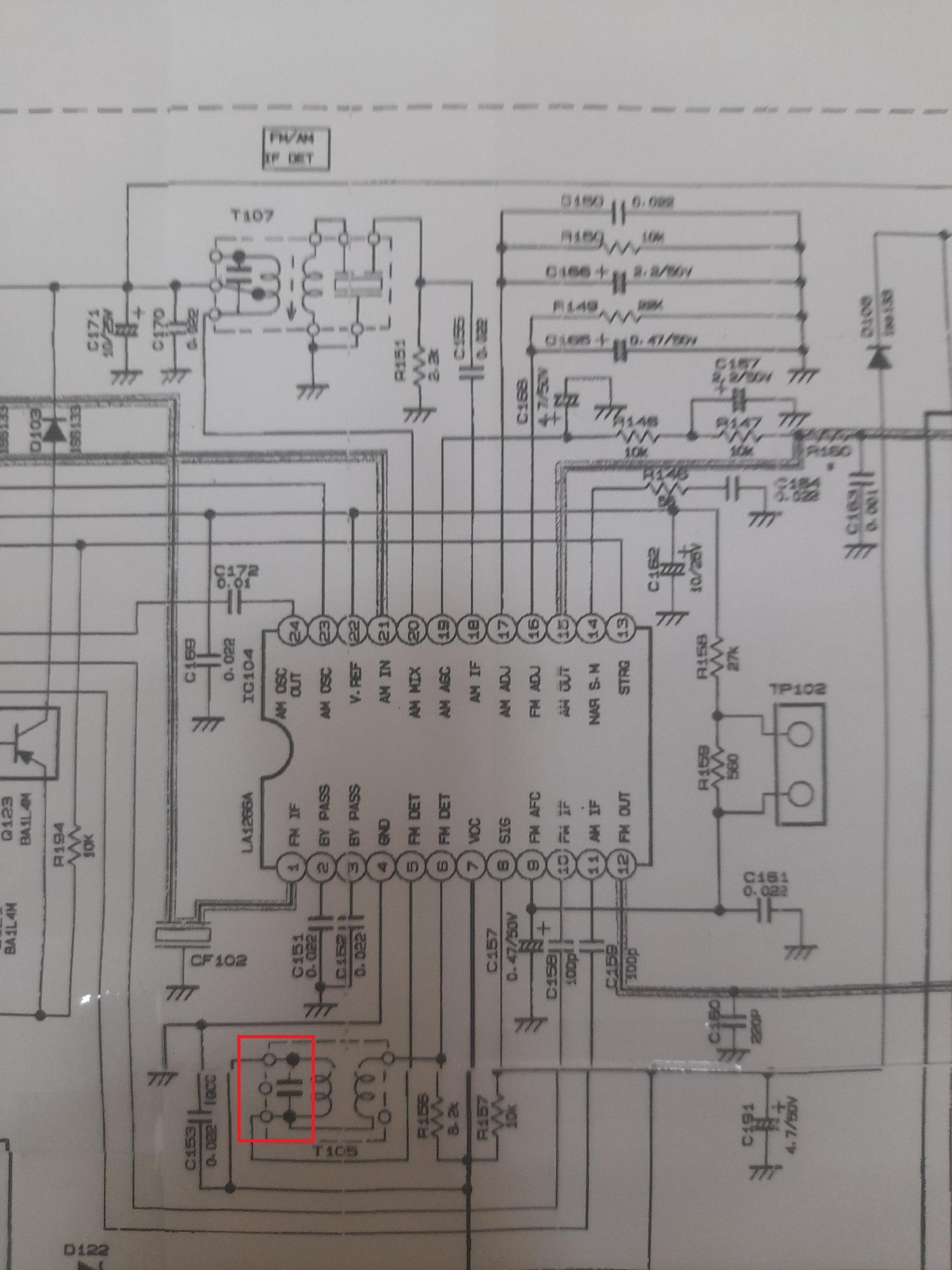

Ola Luan Bom Dia, Este vou ter que retirar a placa para saber. No diagrama mostra esta bobina T105 com o simbolo de um capacitor, deve ser interno, pois não tem nenhuma referencia ao seu valor no esquema (estou anexando a foto do esquema desta placa, assim ja serve para outras pessoas que precisarem), mas como voce passou 3 possiveis valores, vou tentar com os tres e ver qual é melhor. O problema é se o capacitor for interno na bobina, ai vou ter que procurar a peça no mercado, então vou tentar identificar se tem algum codigo na mesma.

Ola Luan, Primeiro grato pelas dicas todas, fiz este teste e consegui identificar que o audio estava saindo. Como a sintonia automatica não parava em nenhuma estacao, fui então indo de forma manual até que uma radio pegou, porém com o som muito baixo, mexi então na regulagem da bobina do fm até conseguir um som razoavel. porém o som só sai mono e a sintonia automatica continua a não funcionar, ou seja, so consigo ter som do fm se colocar numa estacao especifica. Neste equipamento, quando o mesmo sintonizava corretamente, no painel aparecia a frase tuned e stereo. Ou seja, estou meio caminho andado, ja tenho a sintonia, so não tenho a busca automatica e o stereo. Eu possuo o esquema, o que postei é uma especie de resumo da parte de sintonia.

Trata-se do modelo MX-S20 , da decada de 90. O CD, AUX e DECK funciona corretamente, porém a sintonia de radio FM/AM não funciona, ou seja, se mando fazer a busca automatica, ele mostra os numeros no painel, mas não para em nenhuma. Se manualmente coloco numa estacao, não ouço nenhum som no fm (no am ainda gera um ruido, mas não é de sintonia). Ja testei o cristal e o mesmo esta oscilando, existe tensoes nos CIs, não encontrei solda fria, procurei por capacitores e diodos em aberto ou curto, e onde tem bobinas que permitem ajuste, virei para ambos os lados sem resultado. Tenho o diagrama do circuito que achei na internet, porém não sei exatamente onde me concentrar neste tipo de situacao, é um circuito classico com FM frontend, PLL LC7218, LA1266a E LA3401. O fato de ele não sintonizar nem am nem fm pode ser indicativo que seja em algum ponto especifico. O aparelho é meu, so ficou muito tempo sem uso. Se alguém tiver uma dica, agradeço. 44.pdf
