Ezequiel Lima

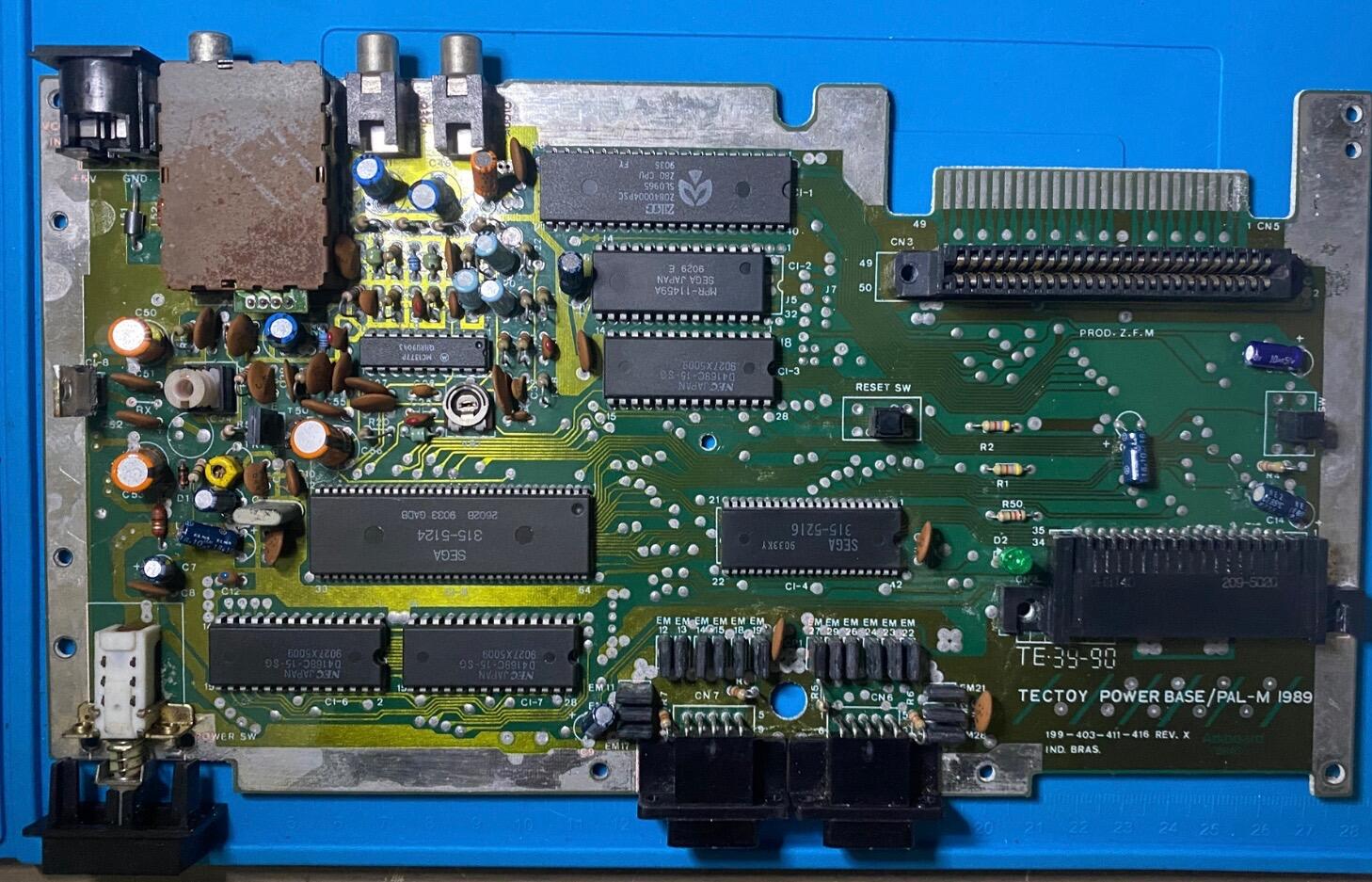

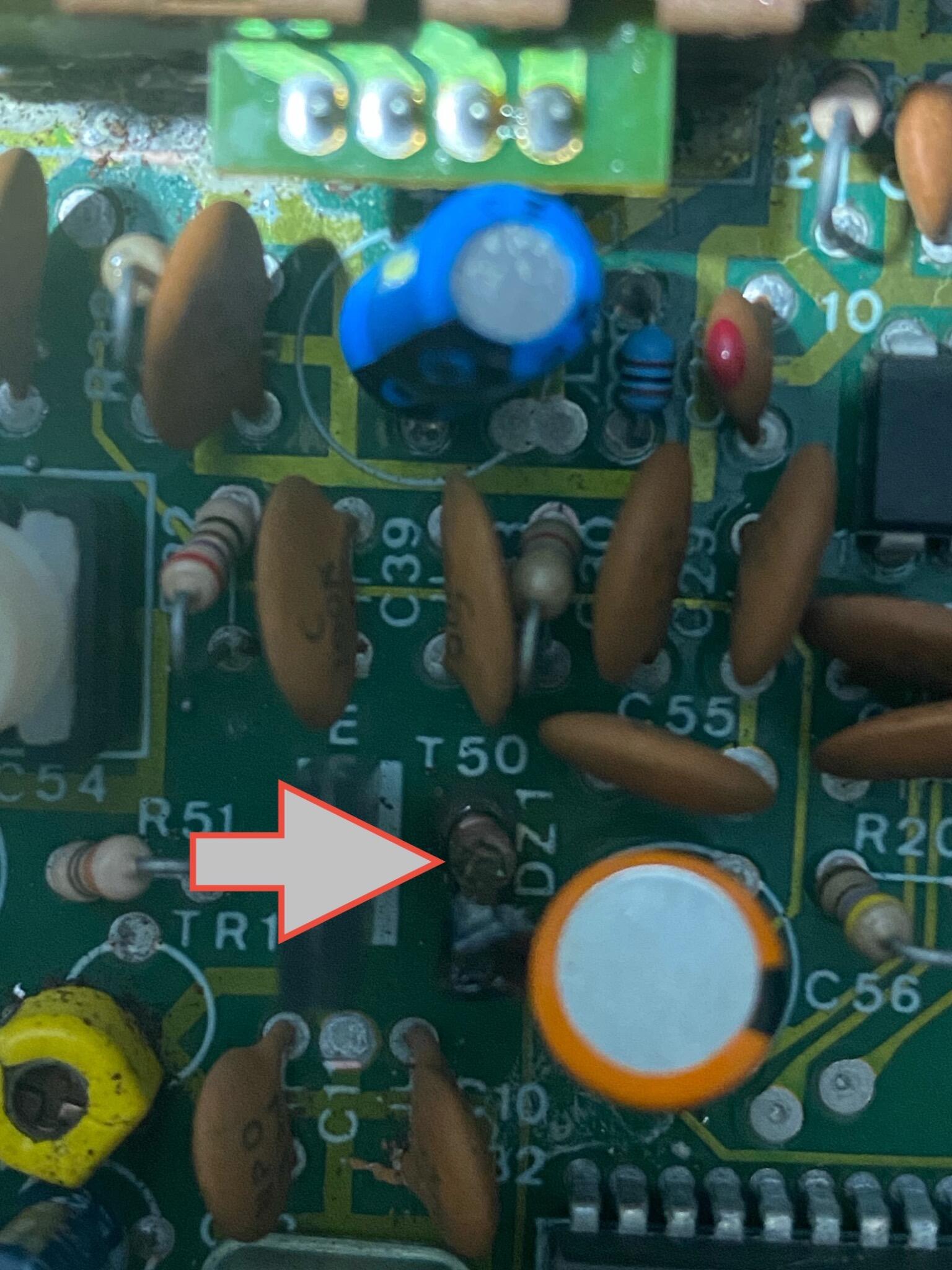

Bom pessoal, Sempre fui fã dos consoles da sega, em especial o master System, com seu clássicos maravilhosos. Recentemente comprei um Sega Master System I, Placa PAL-M 1989 - RV-X. com caixa, berço, Manual, Fonte, Controle por uma bagatela de 250 reais, porém como nem tudo é flores, o console veio com problema, ele liga mais não dá imagem e nem vídeo. Bom, resolvi encarar esse desafio de tentar consertar com ajuda de vocês! Então vamos lá… 1º - O console veio com um sinal de aquecimento em ponto da carcaça, na parte superior, abrir o console, retirei a placa, fiz uma limpeza com álcool isopropílico, e depois liguei para testá-lo, porém ainda sem imagem e vídeo. 2° - Fiz uma análise criteriosa na placa em percebi que o componente DZ1 (Diodo Zener) estava queimando, com sinais de aquecimento, chegando até a quebrar o revestimento, fiz uma busca dos valores desse diodo e encontrei, trata-se de um Diodo Zener,1W de 13v, fiz a compra e a substituição, porém ainda ele continua sem vídeo e sem áudio. Peço ajuda de vocês com os próximos passos pra identificar esse problema e corrigi-lo. placa-mãe Diodo Zener

Bom pessoal, Sempre fui fã dos consoles da Sega, em especial do Master System, com seus clássicos maravilhosos. Recentemente, comprei um Sega Master System I, placa PAL-M 1989 - RV-X, com caixa, berço, manual, fonte e controle — tudo isso por uma bagatela de 250 reais. Porém, como nem tudo são flores, o console veio com problema: ele liga, mas não apresenta imagem nem som. Bom, resolvi encarar esse desafio de tentar consertá-lo com a ajuda de vocês! Então vamos lá… 1º passo – O console apresentava sinais de aquecimento em um ponto da carcaça, na parte superior. Abri o console, retirei a placa e fiz uma limpeza com álcool isopropílico. Depois disso, liguei para testá-lo, mas ele continuou sem imagem nem som. 2º passo – Fiz uma análise mais criteriosa na placa e percebi que o componente DZ1 (diodo zener) estava queimado, com sinais evidentes de aquecimento — o revestimento chegou a quebrar. Pesquisei sobre esse componente e descobri que se trata de um diodo zener de 13V, 1W. Fiz a compra e a substituição, mas infelizmente o console continua sem vídeo e sem áudio. Peço a ajuda de vocês com os próximos passos para identificar e corrigir esse problema.
