claudio jales

Achei o defeito. Obrigado.

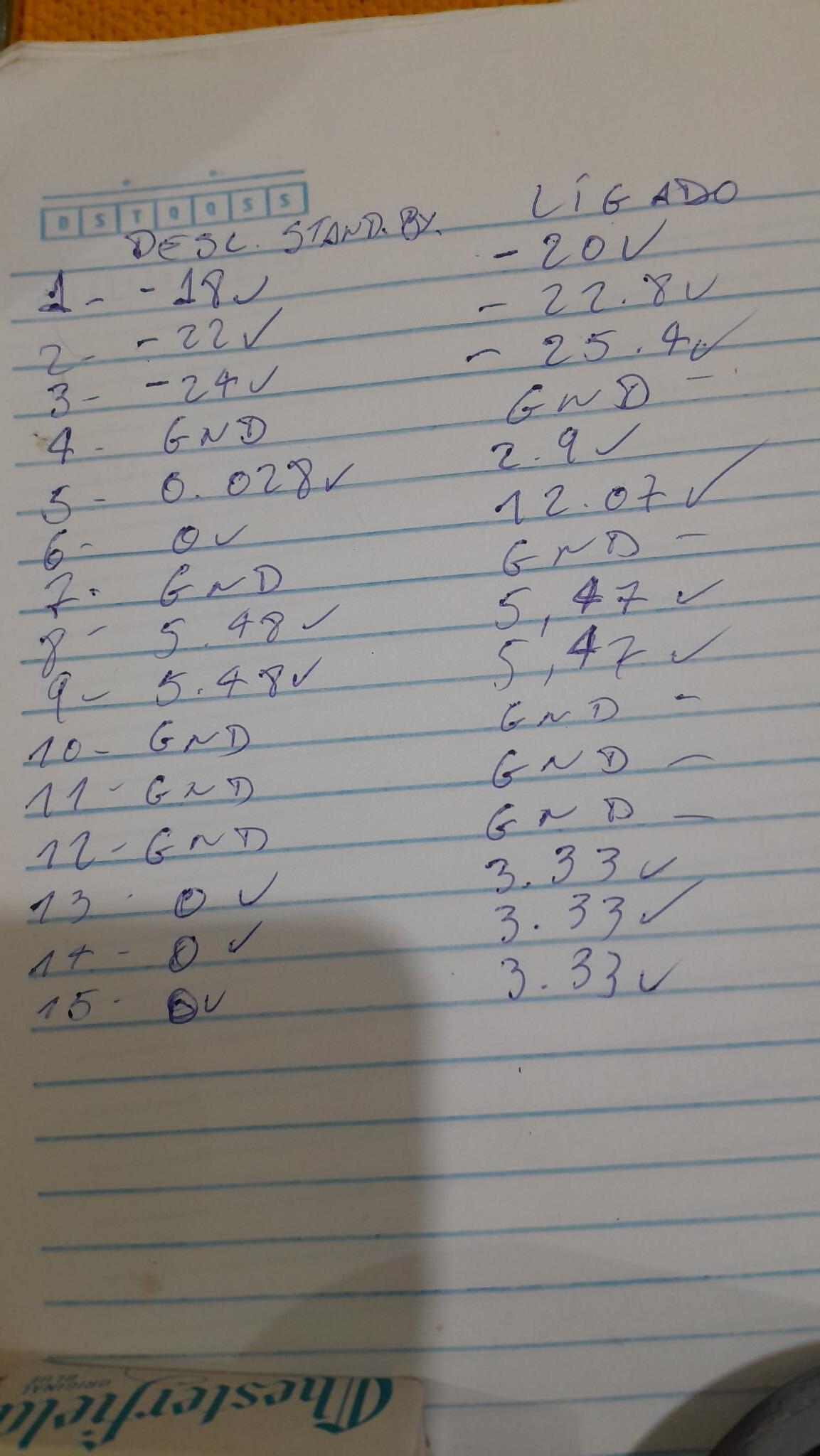

Boa noite, estou sem opções. Já troquei D951 e tensão não sobe, começa com 2v e vai subindo muito devagar, mas não chega a 28v, vai pelos 3 ou 4v com muito esforço e entra em modo de proteção. Estou parado analisando tudo do zero e não encontro de onde vem a falha. Todos os comandos funcionam normalmente. Segue as tensões em standby e ligado antes da proteção. Agradeço a todos os colegas.

Tenho um modem que comprei com meu dinheiro na promoinfo para usar normalmente na internet TPLINK TL-WR940N(BR) VERSÃO 5.0. a situação é que desliguei essa internet e coloquei a tim, fácil configuração. "Mas esse modem mudaram usuário, senha e ip host", o ip achei que é 192.168.100.1 o wifi tenho acesso normal. RESUMO: Não quero apertar o reset, quero entrar no meu modem, seja através de programa, hack, o que for. Se tornou uma questão de busca de conhecimento, afinal o modem é meu. Tenho um leve conhecimento na área, mas estou travado e sem dicas de programas, senhas comuns ou de fábrica, foram removidas. (Esse é o ponto crucial). Realmente preciso d alguma dica por questão de honra e de conhecimento para que isso não ocorra mais. Agradeço a todos que ajudarem ou lerem o post. Abraços.

Encontrei a tensão variando rapidamente na sessão PFC, retirei QF1 2SK3568. A fonte estabilizou nesse setor e medindo com multímetro analógico, ele demora para desligar sendo possível ver ele desligando. Já comprei outro e assim que soldar o componente posto o resultado.

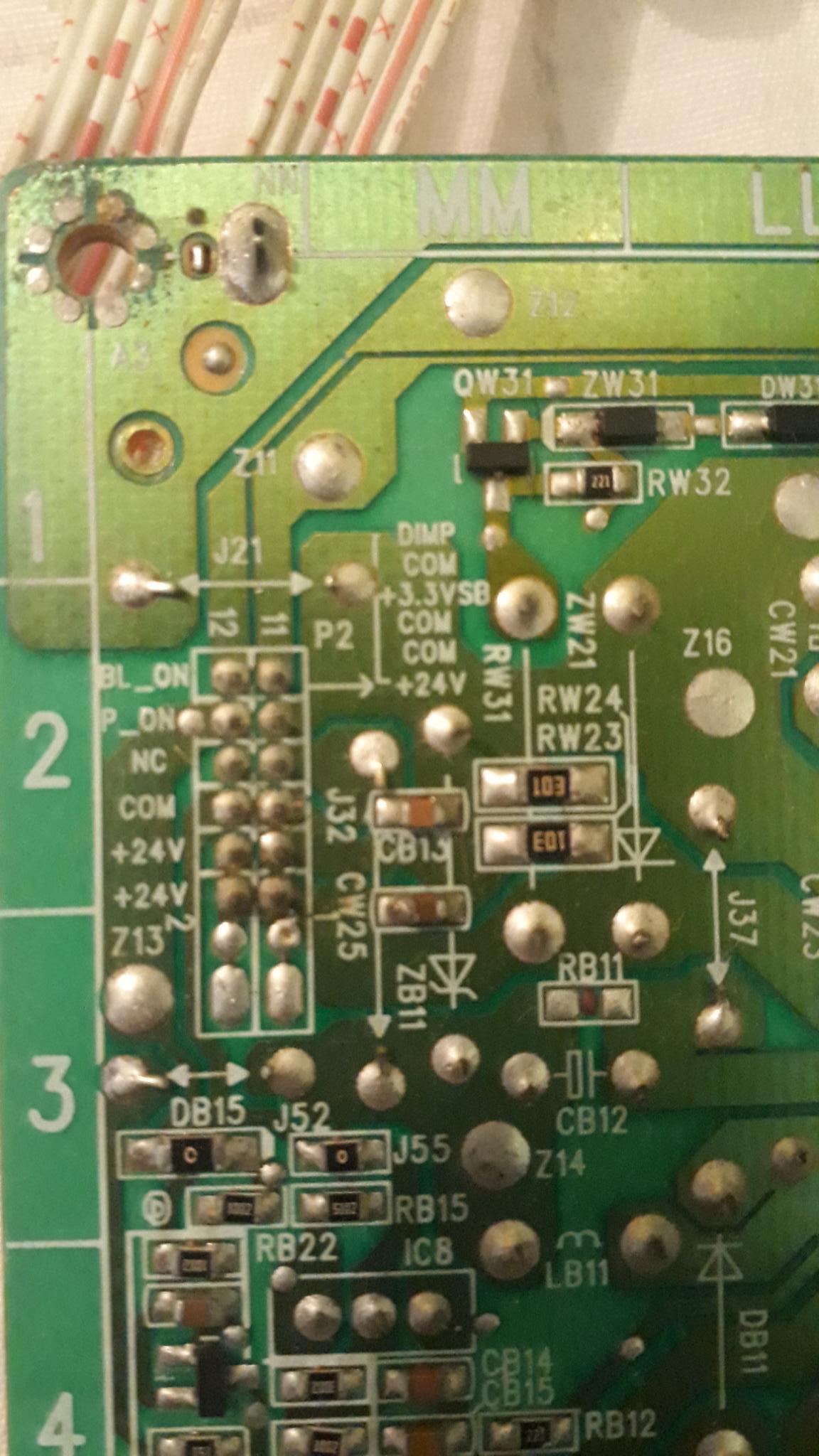

Olá pessoal. Estou com essa placa fonte reparando e para fins de estudos estou fazendo o start só da fonte. Segundo o esquema dela, 3,3v tem e baixo a tensão para 2v em P_on. As tensões de 24 apareceram. Mas para dar alta que acende as lâmpadas, coloquei também 2v em BL_ON. Não deu alta na saída do trafo que vai para as lâmpadas, que está direito. Eu tenho que por 2v também em DIMP? Obrigado.

É... me parece que o problema é no processador. Vou passar para um técnico que tenha esse tipo de equipamento. Abraços...

Vou fazer o seguinte: vou retirar o jump e procurar essa tensão de 3,3v na pci, que deve estar em curto , aberto ou protegendo o circuito. Abraços....

Olá caros colegas... estou com um tv LG e fazendo as ligações da fonte, jump, estou com as tensões ok, menos os 20v que marca 19, porém devido ao jump acho que é normal. Algum colega poderia me dar alguma dica ou se já pegou esse tv? Pra mim, o defeito me parece na pci. Minhas tentativas de reparar esse tv tá fazendo minha mufa queimar..... Preciso de ajuda. Abraços....

Olá meus queridos.... ultimamente está acontecendo algo estranho... a internet cai, mas continua no wifi. Fiz um teste baixando um arquivo de 9 gigas, algum tempo depois a net caiu imediatamente coloquei no youtube um vídeo ao vivo para assistir e foi tranquilo, fiquei cerca de 20 a 30 min atualizando a página até conectar o pc novamente. Já pesquisei no Google e só encontro ao contrário, quando o wifi não conecta, o que não é o meu caso. O problema começou com o modem da oi, mas como minha região passou a receber a live tim, contratei a mesma e desliguei o velox. Peço ajuda e agradeço desde já... ATT: Claudio Jales Windows 10 Pro 2018 x64, 8G Mem. Pc: Placa Gigabyte B450M DS3H, Processador AMD Ryzen 3 2200G com Radeon Vega Graphics 3,50GHz Modem Technicolor Operadora LIVE TIM 60Mb.

Bom... depois de ter levantado o trafo, fet da fonte entrou em curto causando queima do fusível. coloquei de volta, troquei o fet e ao ligar entrou em curto de novo. Essa tv é muito problemática.... será que o ci TEA foi pro espaço??? Só tenho um pra trocar e acho que pra achar outro vai ser difícil...

Bom... vamos lá.... Retirando o trafo, e ligando só a etapa primária, deixando dessoldada a secundária, ao ligar o tv para as medições, fet entra em curto queimando o fusível. Vou fazer a substituição e colocar a lâmpada série para não queimar se outra coisa estiver em curto.... Abraços Claudio Jales

Voltando... Constatei que as tensões estão muito abaixo do normal, não tem 8v, tem 0,algo... assim como demais tensões... Agora vou pra fonte medir o passo a passo, pois a tensão de 12v em 6565 está em 10v e o pino 2 vcc do ci TEA está muito baixa. Deveria ter entre 13 a 17 e está com 10v e oscilando em 9.5v a 10v. Estou separando o trafo da fonte para ver se encontro as tensões, pois a tensão do capacitor dobrador, está em 162,9v. No 7521 dreno, gate e source, a tensão é: Dreno 162,9, mas variando um pouco pra baixo e em gate que deveria ter 2v6, consta 0,algo.... Lembrando que o tv só fica em stand by e não da partida, "por um curto que foi burrice minha", mas acho que é por falta de tensão correta na fonte que ela não chega ao micro TDA. Vou continuar postando até resolver ou minha irmã mandar jogar no lixo.... kkkkkkk Abraços Claudio Jales

Caro colega Dr.Luan vintage 1986 Fiz a troca do fotoacoplador, mas ainda sem sucesso... Grato pela dica... Estou fazendo uma varredura e encontrei, não encontrei a tensão de -12 e 12 no vertical e saída do fly. Levantei os diodos e continua não aparecendo a tensão, porém os resistores de proteção antes dos diodos estão normais. Estou levantando todos os diodos do fly tentando achar uma tensão e nada. pino 1 e 2 constam a tensão de 90v, acho que é porque está em stand by, quando a mesma deveria ser de 94v. 20v6 não tem em 7464 bd135, só tem 2v. O resistor do Frame_OUT está ok. a tensão da memória é 3v3, normal. Sem start e ainda queimando a mufa... Alguém tem alguma sugestão? Abraços Claudio Jales

Olá... Sou técnico de tv, mas essa está queimando minha mufa... uma moeda de 0,25 centavos e um brinco de metal estavam dentro do tv causando um curto, na qual só fica em StandBy. A tv é da minha irmã e o defeito era apenas SEM SOM, mas acho que no transporte até minha casa a moeda ou o brinco acabou causando este defeito. Sim... eu liguei pra conferir se estava sem som com ela ainda fechada... Já medi a fonte e está tudo ok. A parte da deflexão vertical não tem a tensão esperada e daí vou nas saídas do flyback testando passo a passo e as tensões estão corretas. Acho que devido ao StandBy, "as tensões não aparecem no vertical". O CI TEA da fonte é responsável pelo start ou é a memória, que também faz o defeito de "sem som"? Preciso de uma luz, já que o defeito não foi causado por falha do tv e sim causadas por elementos de fora, sinistro..... Estou indo por etapas, mas como não sai de Standby, dá M de Macaco e a mufa queima..... Abraços Claudio Jales

se ainda não resolveu, tente aquecer o papel, umidade dá esse problema também, caso não resolva, verifique os roletes... Abraços...
