@Bcpetronzio Pena que o amigo Agricio deu uma sumida do forum. Seria uma mão na roda pra gente.

@Bcpetronzio Irei aguardar, pois realmente fiquei em duvida com relação a esta peça, pois pelo que chequei, acredito que esta placa não tenha um relé. Por favor, tire-me mais uma duvida: como coloco as fotos no site ? É inserindo no arraste arquivos?

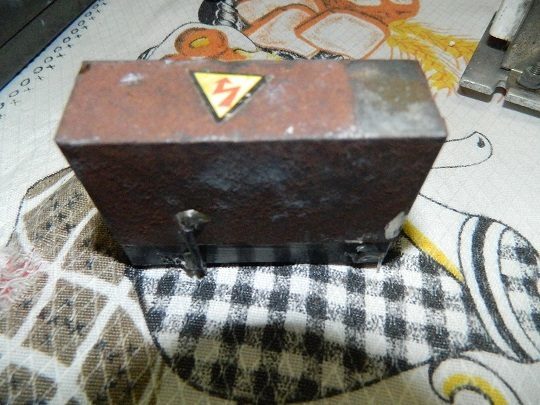

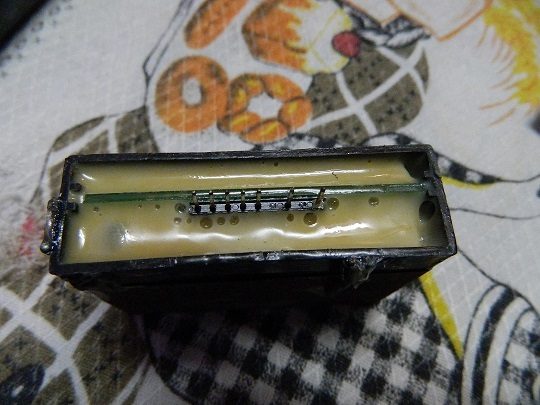

@Bcpetronzio Eu queria apenas que você confirmasse se o relé é este mesmo na foto a.baixo e se for como testa-lo, pois fiquei na dúvida. Quanto ao F10U60DN e o FQA40N25, ambos estão ok. O primeiro é um duplo diodo cujo o centro é o catodo e as pontas os anodos. Já o segundo é um mosfet que está disparando normalmente. Ainda não testei os reguladores. As fotos estão abaixo, sendo a primeira vista da peça que suponho ser o relé e a outra a pinagem. A placa completa é a mesma que já foi postada a um tempinho atras. http://uploaddeimagens.com.br/imagens/rele-jpg--3 http://uploaddeimagens.com.br/imagens/2-jpg--2030

@Bcpetronzio Eu testei o mosfet no circuito com um multímetro digital na escala de diodo. Ele funciona como um diodo. De um lado ele da + ou - 450 e do outro uma resistencia acima de 1000. Tendo essa medição, achei melhor não sacá-lo. Como o relé não faz barulho ao ligar, estou achando que ele não está chaveando que seja ele o problema. De qualquer maneira, vou tira-lo e fazer o teste que você mencionou. Se não for ele, tirarei o mosfet e testarei. Só pra te lembrar que no lead do meio tanto do mosfet quanto do transistor, chega a tensão retificada de aproximadamente 175vdc, mas no motor somente 7vdc.

Boa tarde amigos. Estou necessitando de ajuda em relação a uma esteira, Rebook TR1 cujo motor não gira. Já constatei que a alimentação de rede elétrica 110vac chega,que na ponte apos a retificação chega aproximadamente 170vdc, que nos coletores tanto do F10U600N quanto no 40N25 chega os mesmo aproximados 170vdc. As tensões enviadas pelo transformador de 17vac e 10vac chega aos dois reguladores estão ok. Já testei o motor com uma bateria de 12vdc e o mesmo está bom. Na saída da placa para o motor só aparece 7vdc. Acredito que esse seja o problema, já que de acordo com o que li em alguns problemas anteriores de amigos, a tensão nesse ponto seria mais ou menos de 20vdc. De qualquer maneira a baixa tensão deveria rodar a esteira lentamente, o que não ocorre. Aparentemente o painel está ok, aceitando todos os comandos. Verifiquei estado das soldas e refiz algumas. Não verifiquei continuidade do fio que vem do comando para a placa. A foto da placa será postada caso necessite. Desde já agradecido.
