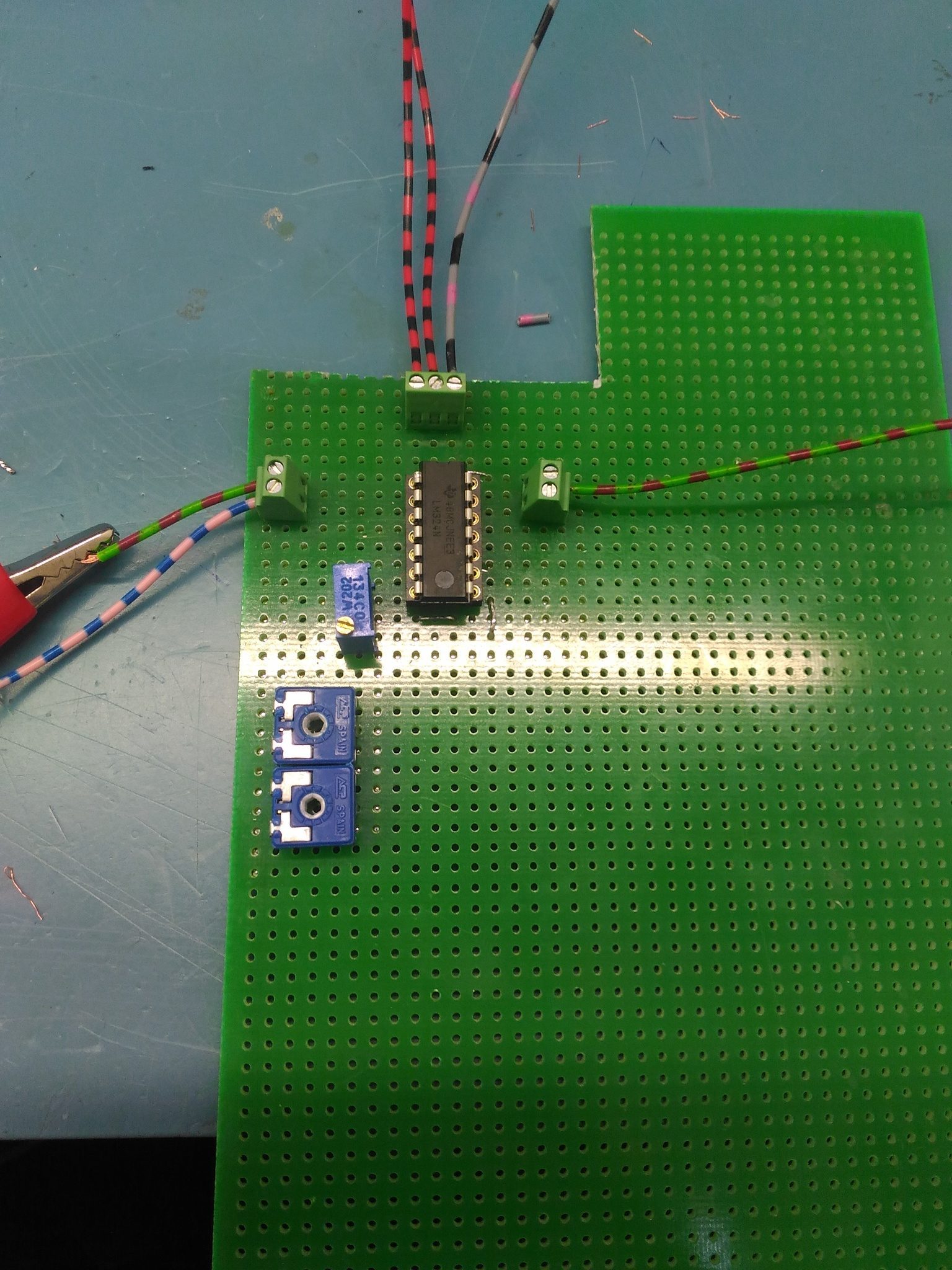

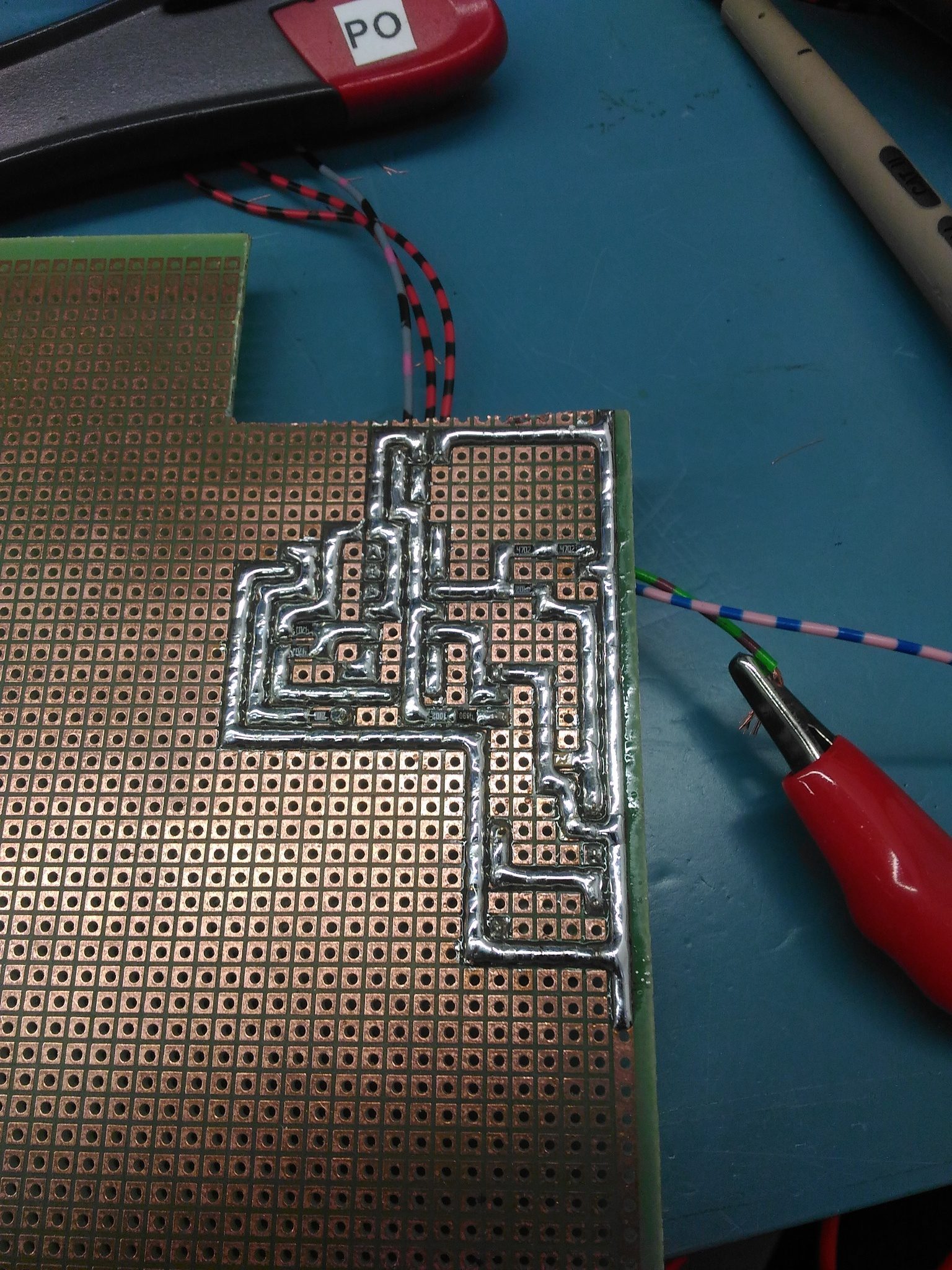

Ora bem, Depois de ter resolvido outras prioridades, aqui venho eu com a continuação deste esquema. Nunca usei nenhum programa de simulação de PCBs, no entanto, e como tenho os componentes a minha disposição, parti para a realização do PCB em protoboard. Então, para "afinar" isto de modo a conseguir ler tensões entre -12V a 15V, por exemplo. Quais são os passos? O que preciso de fazer para futuramente medir entre -15V a +15V ou até mesmo entre -20V a +20V? MOR, descreves-te uns passos a realizar mas sinceramente não consegui perceber, e não consegui seguir os passos, mas penso que esteja tudo a funcionar. Verifiquei o circuito e parece-me bem montado, no entanto tenho de começar com os testes e ter isto a funcionar 100%. Mais uma vez, obrigado pela ajuda Está quase concluído (: PS: Os dois potenciómetros iguais são de 10K ligados em serie para fazer o ajuste de 20K, não tinha nenhum de 20K (:

Ora bem, Antes de mais, obrigado pela paciência e ajuda, está a ser muito importante. MOR, Conclui o esquema e tenho algumas duvidas: 1 - É onde eu escrevi "INPUT" que realmente é feito o input da tensão a medir? 2 - A minha tensão positiva ronda os 15.55V e a tensão negativa os 12.5V, alguma implicação com as tensões do circuito? 3 - É onde eu escrevi "ADC" que realmente é feita a saída de tensão ao ADC do microcontrolador? 4 - O quarto AMPOP é para fazer de seguidor de tensão a saída para o ADC? Não percebi qual a finalidade do 4º AMPOP. De resto, alguma coisa acrescentar? Posso começar a montar todo o circuito, para postar algumas fotos? Obrigado

Isadora ferraz, MOR Obrigado pelas respostas, Sim, tal como tinha dito, os PCBs que testo, tem vários reles em cascata para fazer multiplexagem ou desmultiplexagem, no entanto, alguns pinos já tem tensões definidas, e nesses pontos eu tenho de me limitar a ler. Se no caso de uma multiplexagem tiver vários canais já definidos e regulados com -5V, +5V, -12V, +12, +15, e GND, eu nesses casos tenho de me limitar e ler e em todos os outros canais opcionais, aplico uma tensão X e tenho de confirmar, depois de seleccionar todos os transístores de modo a conseguir o canal especifico, faço e leitura e comparo com o valor padrão. Vou testar o circuito em anexo, assim que estiver pronto dou a minha opinião. Obrigado

Boas, Obrigado pela resposta e pela disponibilidade... De sistemas AMPOP não tenho grande noção nem grande experiência, mas se me arranjarem um circuito eu monto e logo posto fotos e resultados... Respostas: A frequência do sinal será sempre zero, no entanto por vezes faço leitura de uma tensão positiva regulada e estabilizada e por vezes faço leitura de tensão negativa. O objectivo é eu ter um PCB da empresa que faz multiplexagem com 32 ou 64 reles e eu com a medição de tensão com uma resistência X para ter uma corrente a fluir (na ordem dos 50mA a 200mA) medir a tensão no momento para ver se tenho soldas frias (resistência elevada e baixa tensão em um circuito directo). Ou então através de multiplexagem de um IC (DG406 ou DG407) com varias tensões nas entradas, através de comandos comutar os sinais e medir as diversas tensões. Basicamente preciso de fazer um voltímetro estabilizado para ir medir a tensão que ponho lá nas saídas dos PCBs. Futuramente e se o voltímetro medir tensão diferencial, com um resistor shunt faço também medição de corrente, mas isso fica mais para a frente. Obrigado pela ajuda Aguardo respostas

posso usar um IC LM358 para esse fim? Se sim, vou fazer o esquemático no eagle e já vos mostro...

Obrigado pela resposta. O Arduino em causa é o Mega2560. Acho que consigo tentar com um IC desses, mas não preciso que seja tensão diferencial. A tensão a medir é sempre com referencial a GND mas por vezes é negativa e por vezes é positiva. Mas se tiver a possibilidade de ser diferencial. OK. Vou tentar por ai, mas como faço para medir desde -15 até +15 da maneira mais precisa possível sem divisor resistivo?

Boas pessoal, Tenho andado com um problema no trabalho, em que estou a fazer uma pequeno pré teste com um Arduino a uns PCBs testados na empresa. O problema é precisamente na leitura de tensão, que com um divisor resistivo se torna muito instável e pouco fiável. Tenho dois divisores em simultâneo, de modo a que consiga medir desde os -15V até perto dos +20V em que no fim fico de 0V a +5V para fazer entrada no ADC do Arduino. O problema é que a medição dificilmente bate certo com a medida de um multímetro no momento da medição. Procurei um chip ADC para comunicar com o Arduino via I2C ou SPI ou qualquer coisa, mas os valores são enormes, caríssimos e muitos não fazem o que preciso. Como consigo fazer uma medição com alguma precisão e exactidão de -15V a +15V?! Alguém conhece um bom esquemático que me possa ajudar? Obrigado.
