@Sérgio Lembo Boa tarde! Então é aí que estou pensando, ou falha no projeto, componentes ruins, ou até mesmo execução fora dos padrões de qualidade na fabricação da placa. Essas placas queimaram assim que foram instaladas, recebidas novas, e instaladas na planta, energizadas e queimaram! Estou providenciando uma fonte, para energizar o circuito e tentar analisa-lo com o Osciloscópio, e entender como os sinais estão se comportando.

Boa tarde! Na verdade isso faz parte de um projeto da empresa que trabalho, que já está em uso, porém alguma placas apresentaram essa falha em campo, e passaram para eu averiguar, porém com poucas informações, estou montando um local para um teste mais assistido das placas, pois não souberam me falar se o resistor queima com o circuito a vazio, sem carga, ou se queima quando drenada carga do secundário do transformador. E novamente, não foram todas as placas que apresentaram a falha, e elas estão num geral submetidas ao mesmo trabalho, a uma faixa de tensão de entrada igual, e a uma carga na saída também igual. Dando um apanhado geral sobre esse circuito, ele tem a entrada na faixa de tensão que disse de 800VCC a 1200VCC, tem o controlador PWM acionando esse driver e consequentemente os MOSFETS, e na saída do circuito o primário de um transformador. No secundário do transformador a saída é na casa dos 400V e temos um retificador, e logo após um CI inversor trifásico, controlado por um dsPIC. Isso foi tudo que consegui identificar do circuito até agora, apenas visualmente e com parte do diagrama que me foi passada! Tentarei fazer testes nas placas alimentadas com osciloscópio na próxima semana!

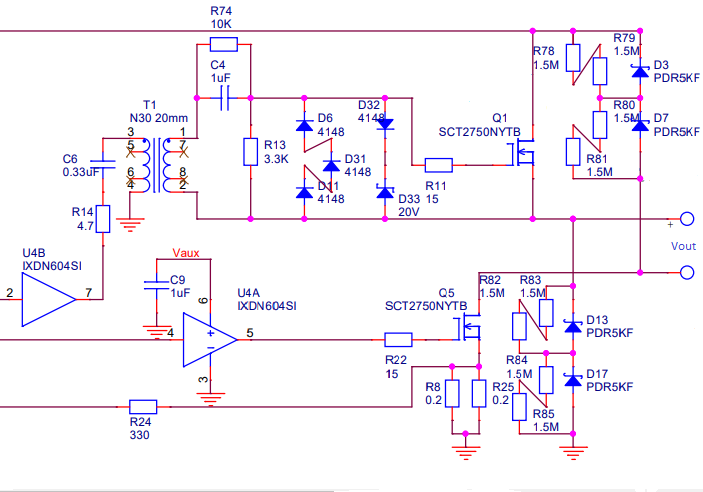

Bom dia pessoal! Andei sumido por muito tempo!!! Estou com um problema em um circuito de Mosfet. Segue o Circuito abaixo: O que está acontecendo é que o Resistor 11 de 15 Ohms está queimando, o Vout é ligado ao primário de um transformador, esse circuito é acionado por um controlador PWM HalfDuty. A linha de alimentação da parte de cima trabalha na faixa de tensão de 800Vcc a 1200Vcc. Gostaria de trocar uma ideia a respeito da causa desse problema. Na minha analise e opinião, o que está acontecendo é que a carga ligada ao secundário do trafo está demandando uma corrente muito alta, o que está gerando um efeito cascata, e consequentemente a corrente Id do mosfet está subindo muito, e ele se danificando, está danificando também o resistor 11. Qual a opinião dos senhores?! Abraços!

Saquei, isso eu não sabia, mas também não pretendi tirar a original não.. pretendia somente acrescentar, essa que é só pra de vez em quando... uns passeios aqui e outro ali... Agora vou esperar o vtrx tirar umas duvidas e vou ver se monto essa buzina aí.. talez com algumas modificações.. Abraços, e muito obrigado pelo toque..

Entendi lá.... tipo cada D daqueles (D0 até D7) que tem, tu ligou num pino digital do PIC, ou em 7 Pinos... E outra pra gravar no 24C512 tu enviou direto do PC pra ela, ou enviou pro Pic primeiro.. nunca trabalhei com memoria junto com o PIC... E eu tava pensando em coisas do tipo uns 15 sons diferentes... Mas acho que nesse caso é só usar uma memoria maior neah?!! E o negocio da sirene, tipo num tava pensando em sirene mesmo(policia, ambulancia e tal não).. Tava pensan em umas coisas difentes, falas mesmo... Tipo.. "SAI DA FRENTE!!", " AOW POTÊNCIA!!", umas coisas assim!! Tendeu?? Abraços!!!

Hum tá e tipo você usava qual saida do pic pra enviar isso pro TDA... As digitais mesmo??? Abraços!!!

é estou dando uma estudada no assunto.... Tipo o que eu num entendi bem é que ai.. você usou o programinha pra converter o audio para Hexadecimal certo??? ai voce gravou isso da memoria 24C512, o pic lia e envia certo?? Mas tipo enviava pra quem?? direto pro alto falante (não creio eu)... Isso que me deixou na duvida!!! Abraços!!!

Uai cara achei massa... Aqui mas tipo tu num usou nenhum codec mp3 então neah??? pra gerar o som, tu usou o pwm do pic??? como tu fez??? Porque pro meu caso, esse seu, só jogar a saida num amplificador, e mandar na sirene da buzina.. Abraçso!!!

o **** disso que alguns tons são vozes ai complica um pouco.. Tava pensando em talvez usar um codec de mp3, algo do tipo.. Mas precisa de pelo menos algum material pra poder da uma estuda, e ver como controlalo, e tal.. Alguem ai pode dar dicas, links de material, ou explicações?? Abraços!!

Mas o projeto foi finalizado, ou parou pela metade... porque pro meu caso acho que qualquer tipo de gravação serve.. não precisarei mudar a gravação constantemente... Abraços!!1

E aí turma do FCH... Então galera, tava pensando em montar uma dessas buzinas que rolam aí que tem uns sons diferentes, 7, 13, 15 e ai vai a quantidade... Tem sons de tudo quanto é tipo vocÊs, bichos, sirenes entre outros.. Eu estava pensando que a solução seria usar um PIC pra identificar qual som é o que se deseja tocar, uma memória auxiliar pra armazenar os sons, e algo para executar esse som em uma "corneta" ou sirene algo assim, também achgo que será necessário um amplificador, tudo isso pra funcionar a 12V bateria de moto!... Alguém aí poderia me ajudar pois tenho duvida de como armazenar esses sons, já que são analogicos, e acho que memorias trabalham com sinais diigitais... e outra não conheço nenhum CI do tipo executar de audio... Aqui tem uma buzina desse tipo: http://produto.mercadolivre.com.br/MLB-233958545-buzina-personalizada-07-sons-controle-com-fio-_JM E aqui o video de uma em funcionamento:
