lusp00ky

@Thiago Miotto da cor dos fios, acho que ele pegou o primeiro resultado do google, e não fez o diagrama. tens que reclamar com o português ("apagador") que fez o modelo. e se eu não sei nem uma conexão básica de fios, fica difícil soldar e saber onde soldar... ou seja, tua solução é ótima, mas não serve pro caso em questão onde a pessoa (=eu) é um iniciante total...

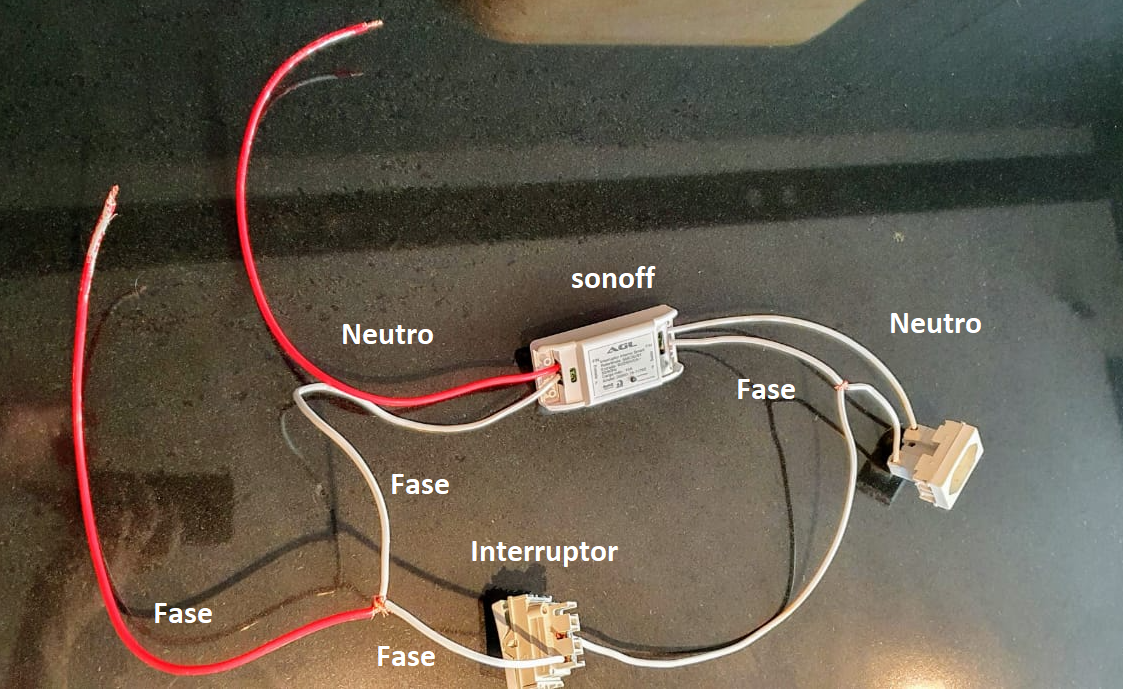

@.if @.if segue o meu modelo de experimento. é isso mesmo? só tenho fio vermelho e branco, então usei o vermelho pra colocar na rede e os brancos pra fazer os demais. agora falta passar fita isolante naqueles dois contatos Fase, e ligar na rede. e coloquei uma tomada ao invés de uma lâmpada, assim posso testar tensão nela, e uso um abajur...

Ok. Se entendi direito, fica assim: Vou pegar aqui em casa um Fase e Neutro de uma tomada, e fazer um modelo conceitual antes de colocar lá no móvel e passar fio. @.if ah, tu acha que o estouro do AGL na saída foi por contato dos fios? e se ele está funcionando, será que pode dar problema no futuro? obrigado

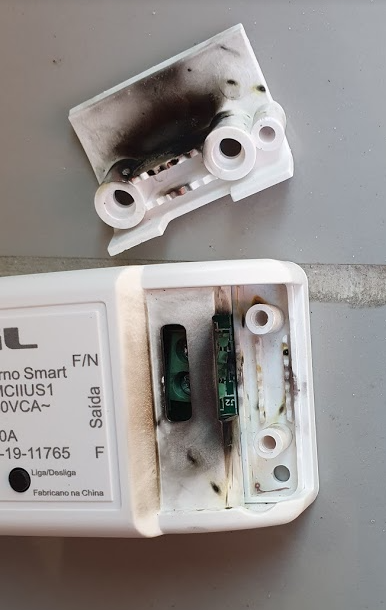

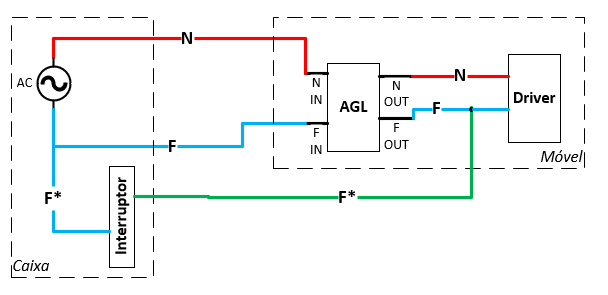

@.if obrigado, só faltou responder: o interruptor tem que ser um paralelo, correto? o meu só dem dois bornes (descobri o nome no google) e se puderes confirmar pra mim se entendi direito. eu coloquei em asterisco as novas ligações e em verde o novo fio de retorno: o sonoff mini tem fios para interruptor... assim não mexeria nos fios que já tenho.. só trocaria na caixa o fase e o neutro para o sonoff, e colocaria dois fios para o interruptor que já está lá.. mas se o sonoff não couber na caixa, não adianta nada. sem contar o medo de não isolar algo já que a caixa geralmente tem bastante fios e queimar/estourar algo... falando em queimar coisas, ontem testei o sonoff / AGL e deu um estouro na saída... acho que algum fiozinho dos vários fios do flexivel encostou um no outro. o resultado foi a imagem abaixo. mas, de alguma forma bizarra que não sei explicar, tudo está funcionando como deveria...

*e o que eu considero complicações como o interruptor e sonoff estarem EM LOCAIS distintos e com apenas dois fios chegando lá.

@.if sim, é uma dúvida comum, mas eu tenho dúvidas sobre a solução apresentada, e o que eu considero complicações como o interruptor e sonoff estarem distintos e com apenas dois fios chegando lá. Então vamos as minhas dúvidas: 1) Pelo diagrama de ligação que tu mandou, não vai nenhum neutro no interruptor? Se eu ligar a fita LED pelo interruptor, para onde vai o neutro? 2) Na entrada: se entendi, eu pego o fase e neutro que chega na caixa do interruptor e levo direto até o sonoff. Mas na caixa, onde está o interruptor, puxo também um fio fase por ali? Tipo, o fase que vem do painel, eu crio dois fios: um que vai até o sonoff, e outro que vai para o interruptor, isso? 3) Na saída, não entendi o que são os dois fios azuis no interruptor. Meu interruptor só tem dois lugares para colocar fios, e ia um fase e um neutro. Preciso de um interruptor paralelo, que vão 3 fios portanto? 4) Na saída, eu vou ligar um fio que vai no interruptor a um fio que sai do sonoff e esses dois a um outro fio que vai entrar no driver da LED? Isso? Nesse caso, eu precisaria trazer esse fio azul da saída do sonoff para o interruptor passando um fio novo do móvel até a caixa, correto? Obrigado pela paciência. @FFmarini entendo que essa seria uma solução mais simples porque já tem aquele S1 e S2 para usar com o interruptor, certo? Lembra que só chegam dois fios fase e neutro lá no meu móvel, e eles vem direto do interrutpro. Então, se o mini não couber na caixa do interruptor, igual precisaria levar outro fio até o móvel apenas para ligar a esses...

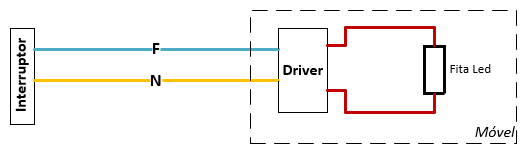

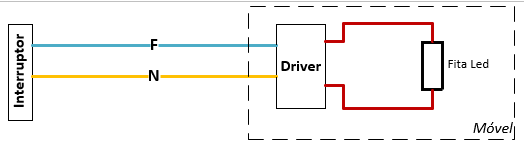

Bom dia Já pesquisei na internet em fóruns e youtube, e acho que ou eu sou burro, ou não encontrei a solução pro que preciso... (provavelmente a primeira) Minha instalação está assim. A tensão é 110V. Esse interruptor está na parede, e o driver dentro do móvel da cozinha. É um driver normal, com entrada pra Fase e Neutro, e mais as saídas de corrente para a fita. Então nesse driver, está o fio azul Fase e o fio amarelo Neutro nele. Meu objetivo é colocar um automatizador wifi - tipo Sonoff, mas o que comprei é da marca AGL. Ele tem uma entrada para Fase e outra para Neutro, e uma saída para Fase e Outra pra Neutro: Meu problema é o seguinte: eu quero colocar esse automatizador, mas ao mesmo tempo preciso deixar o interruptor funcionando para o uso da minha empregada, ou quando der qualquer tipo de problema com o automatizador (internet, wifi, etc). E o automatizador vai ficar junto a fita de led.. ou seja, dentro do móvel, onde só chegam esses dois fios. Eu li bastante na internet, mas não entendi se terei que passar outro fio Fase até o móvel, e se essa saída de fase do AGL teria que unir o fio com a fase que vem do interruptor? Meu medo é se eu tiver duas fases, cada uma com tensão de 110V, vai chegar um 220V e queimar a fita LED. Também entendo que se o interruptor estiver ligado, e eu desligar pelo AGL, a luz não irá desligar porque não irá fechar todo o circuito, correto? Alguém pode me indicar como fazer isso? Bem receita de bolo mesmo? Fio daqui vai para ali? Muito obrigado!
