Rob Silva

Olá pessoal! alguém pode me ajudar nessa duvida? Cenário: Roteador 1: Roteador do provedor da internet em que eu não tenho acesso. só funciona uma porta LAN. Está com servidor DHCP ativado. IP 192.168.1.1 Roteador 2: Roteador Xiaomi Mesh está com a porta WAN conectado na porta LAN do roteador 1 e a porta LAN1 está indo para o switch. Servidor DHCP ativado. Tenho acesso total as configurações desse roteador. IP do roteador 192.168.1.10 - IP DHCP faixa 192.168.2.0/24 Roteador 3 e 4: Estão conectados via cabo no Switch em rede Mesh. IP 192.168.2.11 e 192.168.2.12. Eu preciso que todos os dispositivos que estiverem conectados no roteador 1 enxergue os dispositivos do roteador 2 e vice e versa. Eu tentei colocar o Roteador 2 como Access Point porém a rede Mesh só funciona se o roteador mesh central(no caso o roteador 2) estiver como router. Todos os dispositivos que eu conecto no roteador 2, 3 e 4 pegam IP na faixa 192.168.2.X e os do Roteador 1 192.168.1.X A internet funciona em todos os roteadores, só não consigo enchegar eles na rede interna. alguém sabe a melhor forma de interligar esse roteadores? Obs.: Só tenho acesso as configuração no roteador 2.

@Renato.88 entendi, entendi! Então se for ver eu só posso saber realmente se o CI está com problema ou não se eu tirar ele do circuito e montar novamente em uma protoboard com os mesmo componentes mostrados no esquematico do datasheet? Tem alguma outra forma de fazer um teste pra saber se esta com defeito? Quando você disse que a entrada está em curto, você quis dizer a entrada do CI? Se sim então ele esta com defeito, certo?

Talvez eu não fui claro na minha explicação, mas eu quis dizer que coloquei o CI no circuito e soldei todos os pinos, inclusive o terra, exceto o pino de saída V(out), pois eu precisava saber qual era tensão de saída do CI sem alimentar nenhum componente a frente dele. Fiz certo, não? Desta forma a tensão de saída não deveria ser 3.3v?

Perdão, eu estava medindo na escala errada (~). Na verdade a tensão positiva está em 16v. Desta vez consegui confirmar um defeito no CI. Coloquei o CI novamente no circuito e deixei só o pino V(out) fora do circuito pra medir a tensão de saida, e a tensão de saida do regulador é o mesmo da entrada ou seja os mesmos 16v, o correto deveria ser 3.3v. Portanto é bem provavel que tenha queimado mais algum componente após o regulador, ou não, não sei, mas ao soldar todos os pinos do CI no circuito novamente estou tendo as mesmas tensões iniciais que tive ao iniciar o topico, porém a tensão de saida do CI V(out) fica em 0v. Essa tensão de 0v já era a inicial porém eu só não tinha informado esse valor de saída do CI. Ok. Sei que o próximo passo agora seria trocar o CI, mas eu não corro o risco de queimar ele se eu colocar o novo no circuito? Qual seria o próximo passo para analise do circuito? Eu teria que arrumar uma fonte externa de 3.3v para alimentar a trilha de saída do CI e analisar os próximos componentes do circuito? Se eu colocar essa fonte externa e tiver mais algum componente em curto eu posso danificar ainda mais o circuito? Obrigado pela ajuda de quem está comentando, estou aprendendo com vocês. Ah... pesquisei sobre esse LM2595s-3.3 e não estou achando pra comprar. Essa placa é antiga e acho q esse componente tb. Alguém tem alguma sugestão de regulador de tensão com 5 pinos com saida 3.3v que poderia substituir esse componente?

Atualização... Amigos... Retirei o CI do circuito e agora toda a linha positiva está com tensão de 37v. Pelo jeito o próximo passo agora seria trocar o CI, certo? O diodo acredito que seja um retificador de uso geral. tem uma inscrição nele "GEM 88" mas não consegui achar nada na internet sobre ele. Testei o diodo fora da placa e está ok.

Interessante, eu já conhecia os PolySwitchs mas nunca tinha visto nesse formato, mais uma no aprendizado, obrigado. Qual a melhor forma de analisar os curtos? Eu só possuo um multímetro sem capacimetro para os testes. Eu irei retirar da placa o CI e o Diodo pra fazer as medições e ligar sem esses componentes (Talvez eu só deixe o diodo se estiver ok) pra ver se a tensão após o fusível muda. os capacitores C1 e C2 são novos como ja havia informado, o C3 é um capacitor SMD que está servindo só como uma filtragem da tensão. D1 é um diodo. ele só está um pouco torto porque como é smd ele é bem pequeno e estava um pouco complicado de manusear ele pra solda, mas ficou soldado corretamente e não há curto com a solda. Mas mesmo assim vou tentar ajeitar ele.

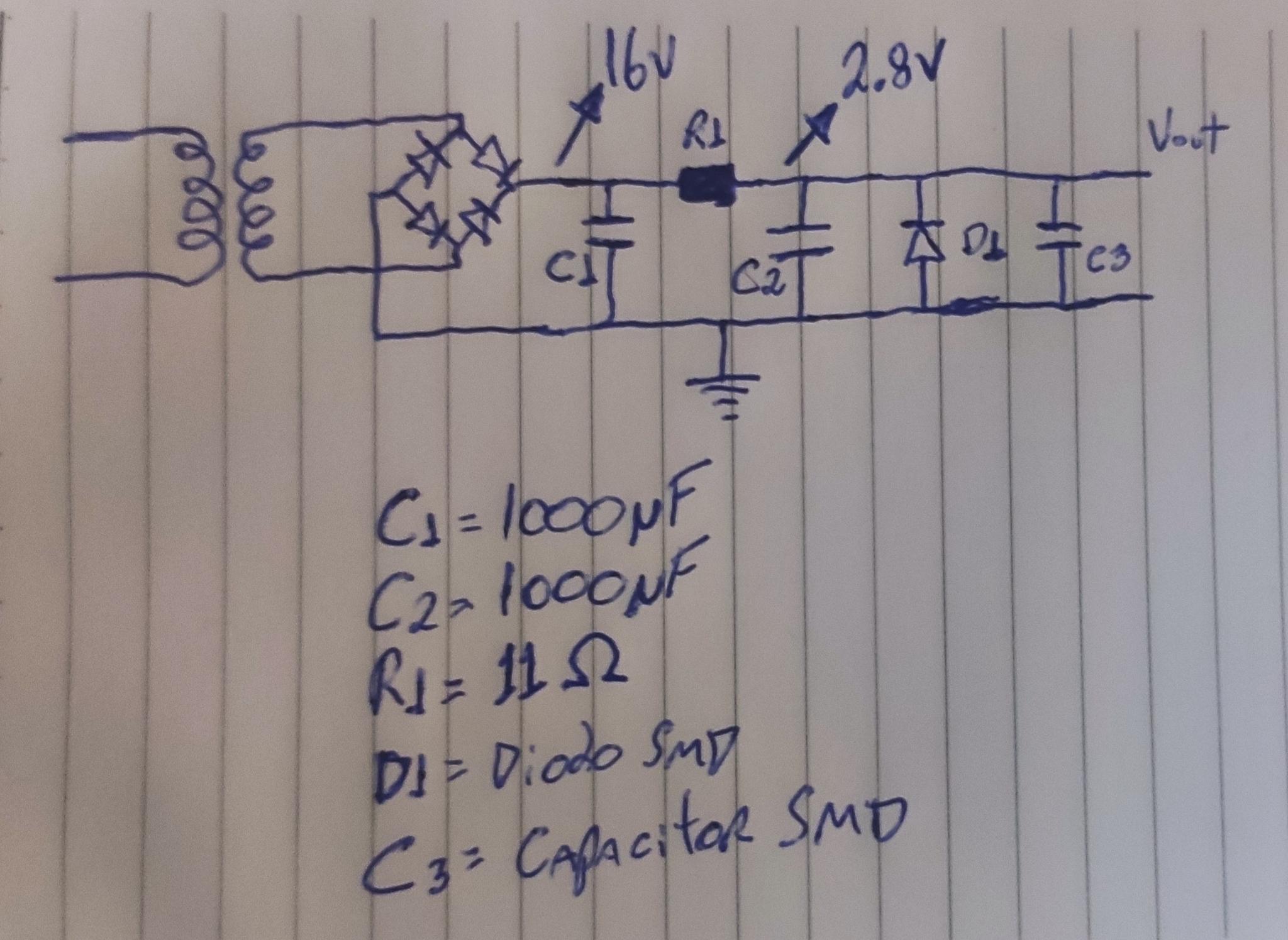

Me corrija se eu estiver errado, mas se tensão na entrada do CI está 2.8v não era pra ele estar interferindo nesse circuito, certo? Eu só conseguiria testar a saida do CI se a tensão de entrada dele fosse entre 4.5 - 40v conforme o datasheet. Mas mesmo assim fiz o teste que você pediu e está dando 480 entre os pinos 2 e 3 (Vin e GND) do CI. Infelizmente não tenho o esquemático dessa placa. Desenhei o esquema que estou vendo aqui na placa com anotações de medições que tive e vou colocar em anexo.

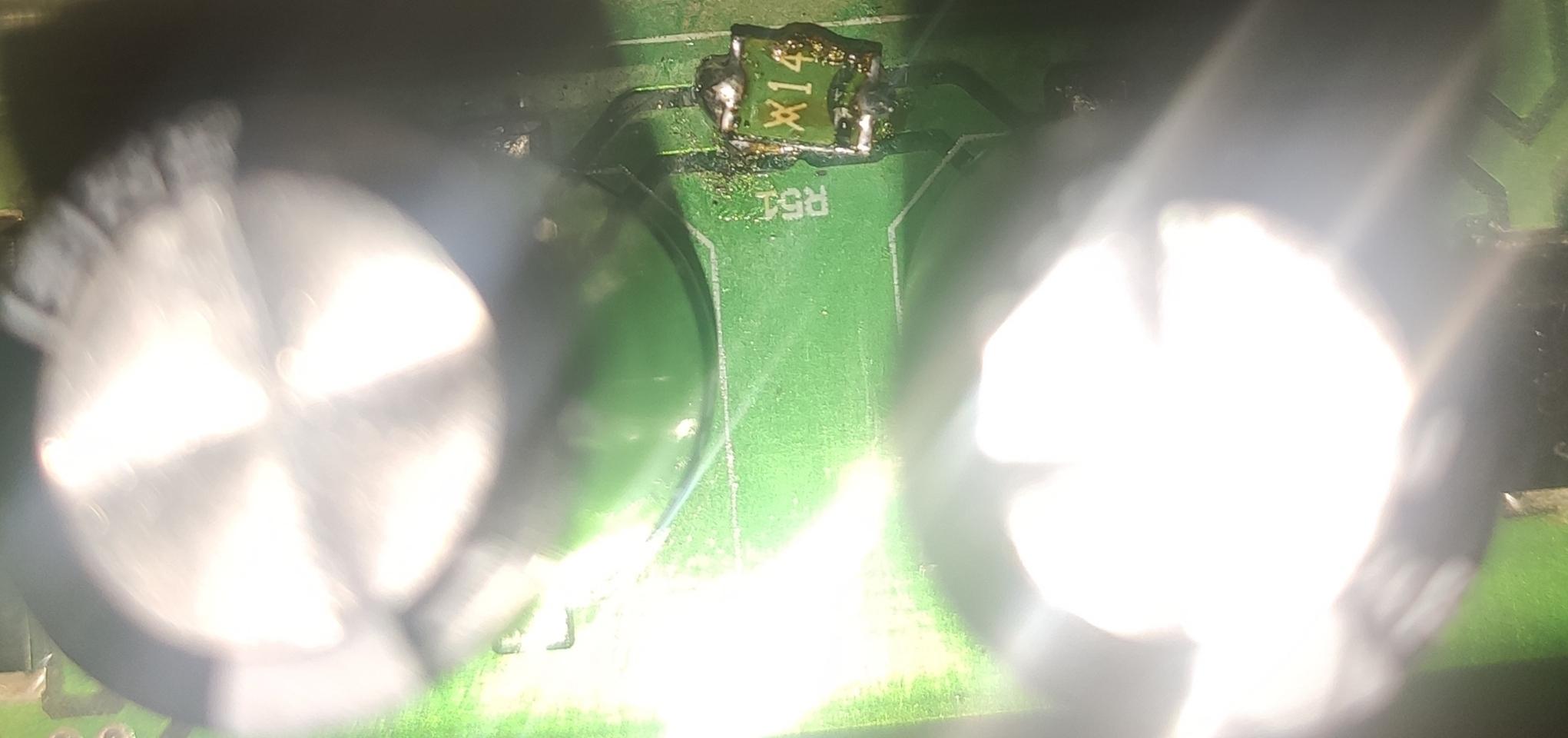

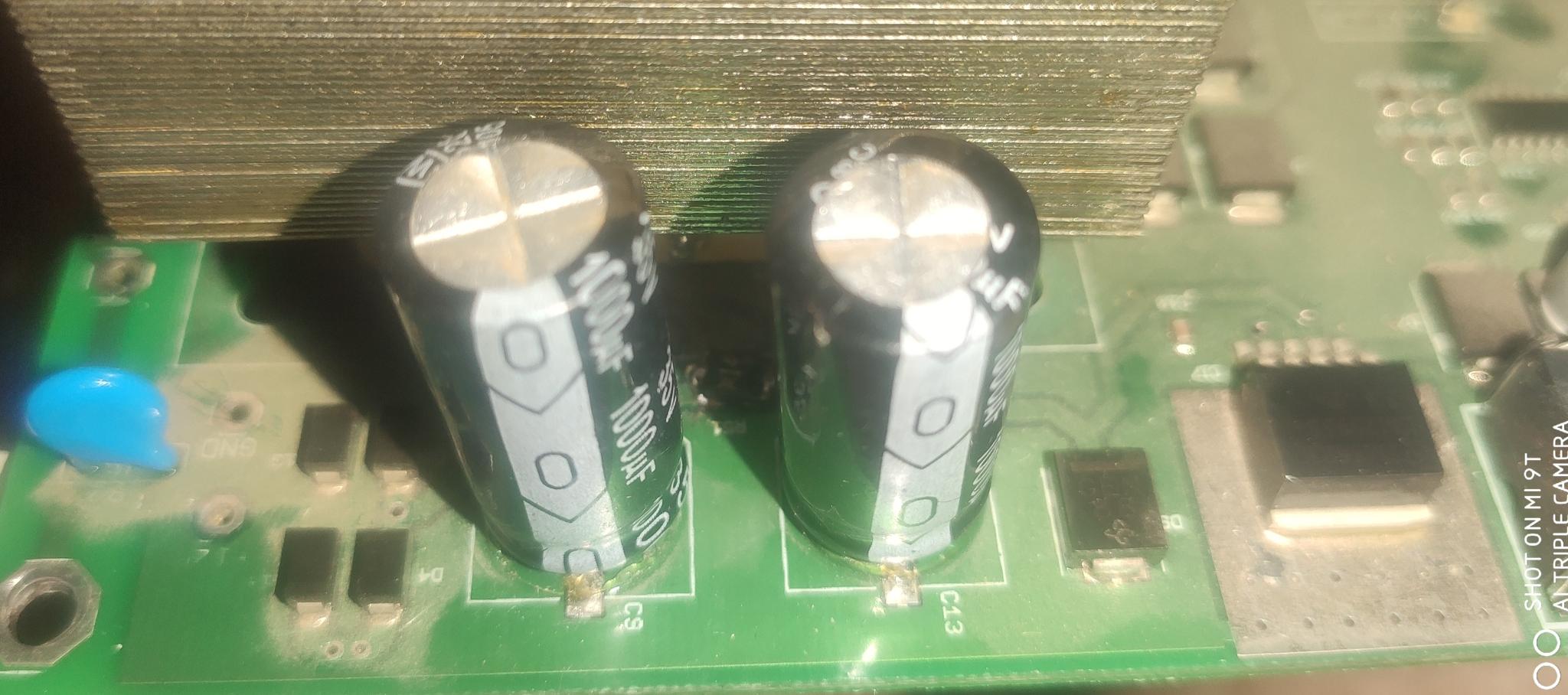

O resistor está em série. É um resistor SMD que eu nunca tinha visto antes portanto eu não sei dizer qual é o valor dele. Tem um simbolo que parece um "W" e o numero 14. Segue foto dele em anexo. Obs: Antes que pergunte, eu retirei o resistor pra medir e dps soldei de novo, por isso ele está um pouco torto. Mas testei novamente no circuito e ele não está aberto. Mandei a foto em anexo da parte do circuito em questão. Como você pode ver na foto existe um diodo no final do filtro e antes do CI. Não dá pra dizer que o CI está com defeito pois ele não está sendo alimentado corretamente. Aparentemente essa tensão de 2.8v que alimenta o CI que precisa ser corrigida certo? Minha duvida é qual a tensão correta que deveria estar saindo no final do filtro. Não seria os mesmos 16.8v?

Boa noite a todos... Sou técnico eletrônico porém estou um pouco enferrujado e gostaria de pedir ajuda de vocês, ou melhor tirar, uma duvida sobre uma analise que fiz no secundario da fonte de uma placa eletrônica. É o seguinte, após análise na fonte identifiquei que o regulador de tensão LM2595S está sendo alimentado com 2.8v e verificando o datasheet dele a tensão de operação do regulador é de 4.5v a 40v. Certo, a principio achei o problema. Antes de chegar no regulador, a tensão está saindo de uma ponte retificadora e depois por um filtro com 2 capacitores de 1000uF em paralelo e um resistor (medi o resistor e esta dando 9 ohms) entre eles. Ao medir a tensão na saida da ponte esta dando 16.8v (tudo ok), medindo a tensão entre o primeiro capacitor e o resistor está dando 16.8v (tudo ok), porém o problema vem após o resistor, pois medindo a tensão entre o resistor e o segundo capacitor está dando os 2.8v. Infelizmente eu não tinha um capacimetro pra medir os capacitores mas mesmo assim troquei os 2 e não resolveu. Gostaria de uma opnião de vocês se a minha analise está correta e qual seria o problema nesse circuito ou quais outros testes eu posso realizar para resolver o problema. Aparentemente pra mim o circuito está correto eu só não entendo o porque essa tensão de 2.8v na saida do filtro. desde já agradeço a atenção de quem puder me ajudar.

a faixa filtrada que você fala seria a frequencia(Hz) do som? qnt ao led eu não tinha pensado nisso... mas realmente é simples vou testar e ver se da certo. Obrigado! Qualquer novidade manda pra nois aí jorgeletronico Ainda não aprendi a fazer isso no meu curso de eletroeletrônica... rsrsrs como faz isso? teria que ter um potenciometro aí no meio pra eu poder ajustar quando eu precisasse.

AAAAAAAAAAAAAAAAAAAAAAAAHHHH!!!! FUNCIONOOOOOOOOOOOOOO!!! NEM ACREDITO!!! Pessoal... quando eu tava quase desistindo, eu resolvi procurar entender melhor o funcionamento do 4013... ae vasculhando o google eu achei esse artigo: http://www.newtoncbraga.com.br/index.php/como-funciona/1002-conheca-o-4013-art144.html E após ler essa passagem: "No modo com CLOCK, as entradas SET e RESET devem ser aterradas." Fui eu verificar no meu circuito... e não era que os pinos 6 e 8 não estava aterrados! PIMBA!!! funcionou que é uma beleza agora! Que vergonha que eu fiquei agora mano... huashuhuashuas olha que eu falei que tava tudo certo o circuito. Preciso melhorar minhas conferências.... Agora estive pensando aqui numa ideia pra incrementar esse circuito: Colocar um potenciometro(onde colocar?) para regular a sensibilidade do microfone. E outra era colocar 2 leds e a cada palma acendia um led(uma de cada vez) e pra desligar a cada palma desligava um led(um de cada vez) será que deu pra endender? Como eu poderia fazer isso? Obrigado Binho11... agora entendi o que você fez. Esse seu circuito é bom pra quem só tem uma fonte de 9 ou 12v E obrigado a todos que me ajudaram.

jorgeletronico, coloquei um led no pino 3 e o led "pisca" a cada palma 1 palma 1 piscada 2 palmas 2 piscadas Exatamente como você disse. Nesse caso qual é a solução? Binho11, eu não imprimi e nem fiz a caneta, eu to testando o circuito no protoboard por enquanto. Eu vi seus arquivos em pdf e percebi que é um pouco diferente do esquema que eu fiz o meu. Ontem comprei alguns componentes só que não tinha o 7806, tinha o 7805. Eu posso utilizar o 7805 e usar um relé de 5v? Outra coisa, você poderia me passar o diagrama desse seu circuito? Muito obrigado.

Poxa... que estranho... isso é problema do Sonar? como corrigir isso? Qual outro software de gravação multipista que eu posso usar com essa placa onboard? Se bem que eu to acustumado com o sonar mesmo... meus projetos estão tudo no formato do sonar.

Sim Felipe, coloquei um resistor de 470 ohms. Binho11, o Led não queima. Eu tirei o relé e alimentei o 4013 e agora o Led só fica aceso. Amigo, muito obrigado pela colaboração de ter enviados esses arquivos, será de muita ajuda pra mim e pra outros. Aqui no trampo não consigo baixar no 4shared, mas quado eu chegar em casa eu verei e vou soldar esse circuito na placa. Obrigado por toda teoria, irei levar isso em conta... mas mesmo o R7 sendo 100ohms(testei tb com 2k2) o circuito era pra estar funcionando pelo menos para ligar um Led(retirei o relé). Na verdade o Led fica aceso quando eu alimento o circuito e não desliga, se o valor atual do R7 interferisse tanto no resultado o Led não chegaria acender. Verifiquei novamente as pinagens e está tudo correto. Me ajuda aí se eu estiver errado mais a pinagem dos transistores tanto do BC548 como do BC337 eu estou me baseando nesse desenho: Está correto?

Pessoal, é o seguinte: Os meus software de audio não consegue reconhecer a placa de som onboard. Já fui no site da asus, baixar o ultimo driver de som, baixa o driver de som do site da VIA e utilizei o driver de som que veio no CD da placa mãe e até agora nd de reconhecer a placa de som. Um detalhe: Pra ouvir musica, filmes, jogar e etc está tudo normal o som está saindo normalmente, mas quando eu quero fazer edição de som os programas não reconhece a placa de som. No meu pc antigo eu usava a placa de som onboard normalmente com meus editores de audio. Eu gostaria de saber como ta mostrando os drivers de som no gerenciador de dispositivo de vocês e comparassem com a imagem abaixo. Essa imagem é do Sonar no campo de selecionar o driver de som, notem que aparece None (não identifica nenhum driver instalado). Essa outra imagem é do programa informando as entradas e saidas da placa de som. Alguem sabe o que pode ser? Obrigado.

Pessoal, eu montei(no protoboard) esse circuito: http://4.bp.blogspot.com/_bJgPwqx7XZE/TDfTt-nvDKI/AAAAAAAAAIE/WNsaGDi82Ms/s1600/Clapper.png Utilizei os mesmos componentes informado nesse circuito e estou com o seguinte problema: Coloquei um LED em paralelo com o relé para monitorar. Quando eu bato palma ou faço algum barulho proximo o mic o Led acende e imediatamente apaga(pisca) e ele não é acionado com duas palmas, uma unica palma ou um unico barulho proximo ao mic o led acende e apaga e o relé não aciona. Já testei em uma fonte de 6v e em uma de 12v. E da o mesmo sintoma. Fiquei em duvida em alimentar os pinos 7(-) e 14(+) do 4013, e testei dos dois modos: quando alimento eles o led fica aceso direto e quando deixo esse dois pinos livres o sintoma é o relatado acima. Portanto acredito que o certo é deixar esse pinos livres mesmo. Revisei o circuito 2 vezes e está tudo ok! Uma pergunta: o R7 é de 100 ohms mesmo né? Já li todas as respostas desse topico e infelizmente nenhuma tirou minha duvida. Alguem pode me ajudar?

Pessoal, vocês poderiam me ajudar? Eu instalei o ultimo driver de som da minha placa mas nenhum programa de edição de audio reconhece o driver de som onboard, o Sonar por exemplo. Já usei o proprio driver que vem no cd da mobo e nd de eu conseguir configurar o Sonar, pois na opção de selecionar o driver de audio não aparece nd. Um detalhe, o som funciona normalmente pra ouvir musica, videos e jogos.

Wurt, Acredito que possa usar Crossfirex Hybrid dessa placa só com outra placa de modelo HD4xxx.

Ramon...obrigado pelas dicas.

Ola pessoal. Acabei de adquirir o pc da assinatura, e de muito o pessoal daki do forum falar dela eu acabei comprando ela. Agora vamos a duvida: Vamos dizer que a bios dela está setada como default. Vocês me aconselham a fazer alguma configuração na bios para usar o maximo de desempenho dessa placa? Quais as opções da bios que eu deveria ativar ou alterar? Sobre o Cool'n Quiet como funciona e como ativo nessa placa? O cooler do meu processador ta voando e consequentemente fazendo mt barulho! Ta uns 6500RPM. Como faço pra ativar o crossfirex hybrid? Desde já agradeço.
