luiz carlos hz

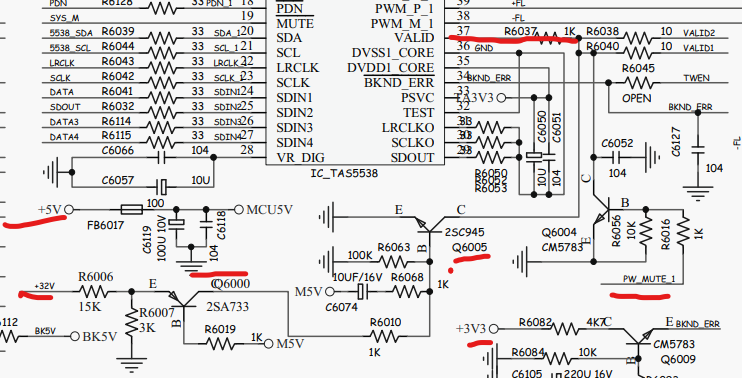

pelo que deu pra entender nesse circuito é que o Q6000 vai habilitar o ci do pré amplificador e que vai habilitar a saída,e ainda esse circuito é responsável pelo mute, se houver problema nesse circuito, o mute também é afetado.

no esquema acima a serigrafia está errada no lugar de R6006 tem outro número e pra piorar está sem o resistor; que alimenta o emissor do Q6000 com 32v. Mas agora estou em dúvida se existe ou não existe esse resistor que é de 15k já que só eu mexi no aparelho. será que esse resistor smd caiu sozinho da placa? Vou colocar outro no lugar e vê o que acontece.

ela não alimenta outros circuitos não, mas a referência sai dessa linha para a malha de controle (tl431) fotoacoplador e para o pwm.

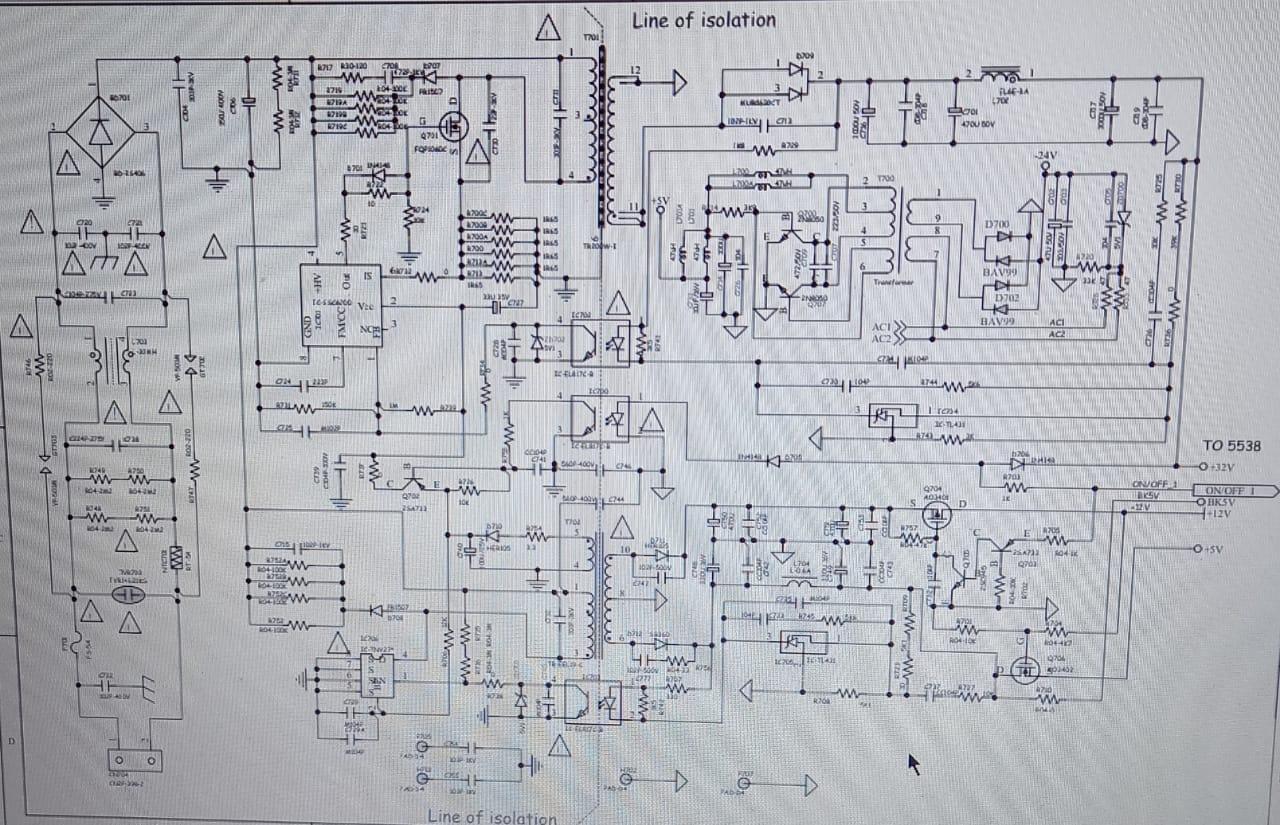

essa tensão de 32v só fica na fonte para o circuito de controle. as outras tensões de 5v e de 12v estão normais. a tensão de 12v alimenta o amplificador e a saídas de áudio. estou desconfiando do oscilador pwm, fotoacoplador, e do tl431. troquei todos os capacitores e não achei nada na malha de controle que mantem a linha de 32v baixa com 24,9v.

esse som liga mas está sem audio. a tensão de 32v está baixa com 24,9v. testei toda malha de controle, tl431, fotoacoplador, ci oscilador do chaveador e não encontrei nada. alguma dica?

não tem essa sigla VGL nesta placa vcom.

uma boa tarde a todos. esse tv liga e tem som normal, porém sem imagem. backlight acende e medindo a tensão de entrada esta com 31,0v e o seu retorno com 5,0v. medindo o sinal lvds com multímetro o positivo esta medindo 1,280v e o negativo com 1,12v. como não tenho o esquema da vcom não sei as tensões. o VGH esta medindo:8,17v VCOM:1,82v VON:-0,73v GREE:6,80v VREF:0,54v VOFF:-2,78v VDD IN:12v XAO:2,44v se alguém tiver o esquema dessa vcom me passe por favor,poque nem o datasheet do ci eu encontrei.peço uma dica aos colegas.

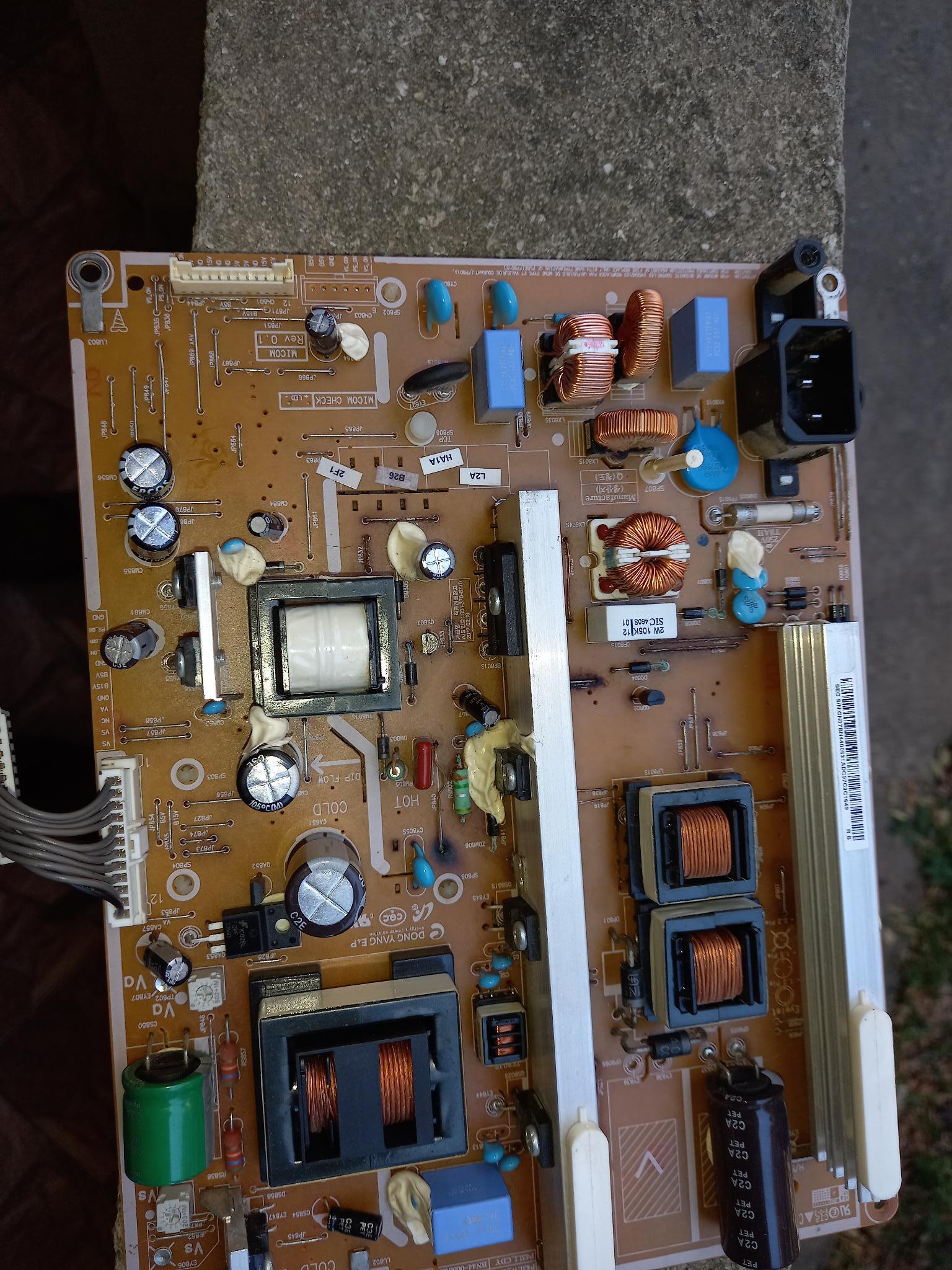

boa tarde. alguém aqui no fórum pode me ajudar me informando como armar essa fonte na bancada? modelo; PL43E400U1GXZ

preciso verificar a linha de 12v volt que alimenta os mosfet APM2558N pos esses mosfets não estão recebem tensão nenhuma. tenho os 12v volts chegando na placa.já nos mosfets APM2518N se encontra a tensão de 12v normais.esse PC esta sem o vídeo por falta dessa tensão nos mosfets.se alguém tiver uma dica ou o esquea eu agradeço.

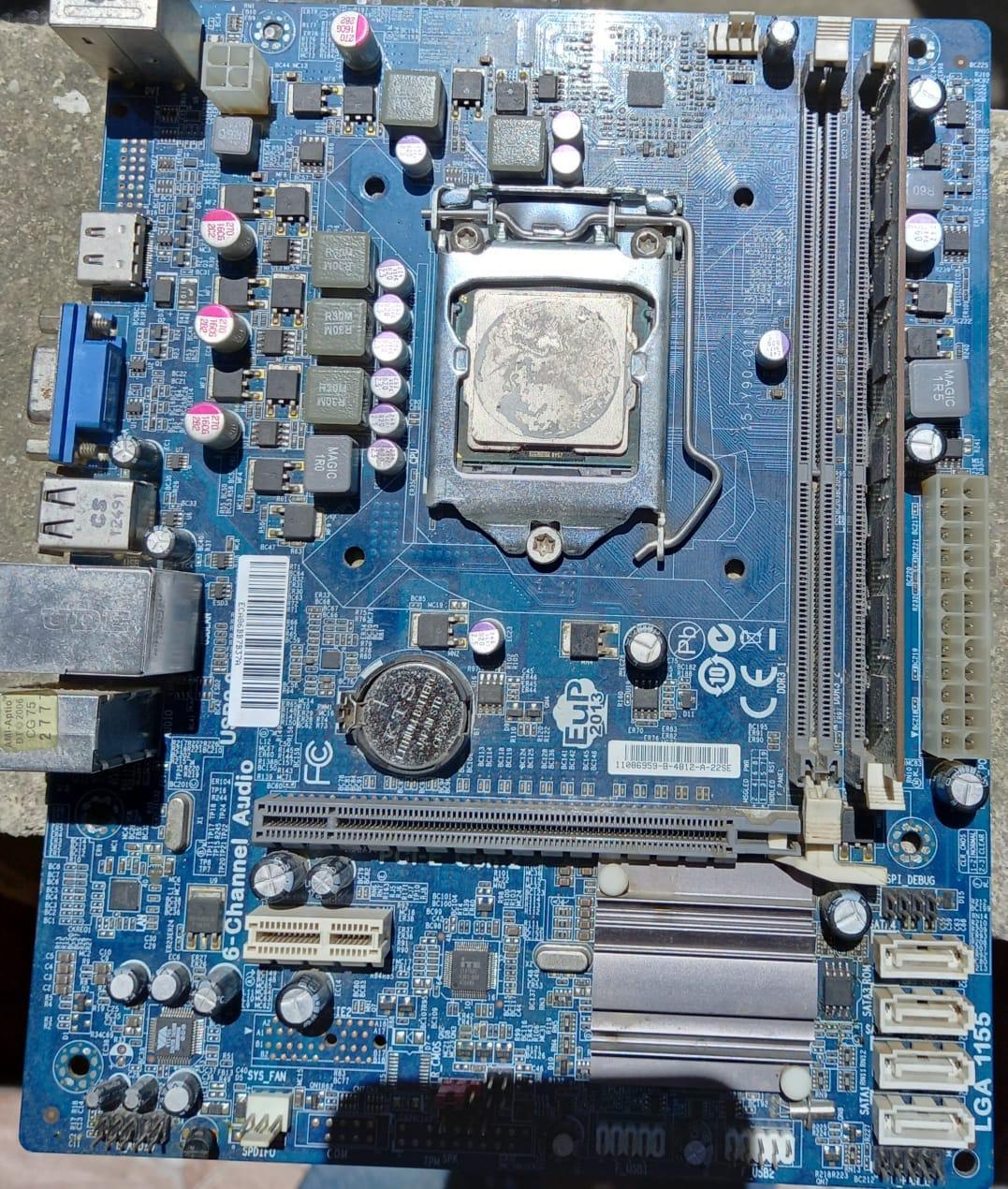

bom dia. essa placa é do desktop positivo modelo Unique K2080 memória DDR3

preciso do esquema elétrico da placa-mãe eup2013/lga1155 grato a quem puder me ajudar.

boa tarde amigos. após uma limpeza na chave de funções com óleo de banana e e depois com limpa contatos LC-150, aparelho funcionando normalmente. obrigado aos amigos pelas suas opiniões.

preciso do esquema do rádio lenoxx modelo bd-140 .só fica em standby.chave seletora testada e boa.preciso descobrir de onde vem a alimentação para o regulador de 5v. fico grato a quem postar o esquema.

Boa noite amigo.deixei o flat da régua pra vê se aparecia as tensões na tcom e com isso vê se havia algum curto na régua matando a tensão na tcom.amanhã vou verificar.

tv liga backlight acende mas não da imagem.medi as tensões na tcom com os flat do display desconectados. VCC 0,59V VIN 11,94V VGH 0,00V VCOM-FB 0,02V HVDD 0,00V VDD 0,00V VGL 0,10V já tentei resetar com o código 062598 e código 146 e nada.comprei uma tcom no ML e acabei de trocar e continua do mesmo jeito.aguma dica pra esse modelo?

boa tarde amigos.gostaria de saber se alguém do fórum conhece algum programa gratuito para quebrar a senha do windows vista,pois gravei várias iso que se diziam gratuito e na hora pedia pra registrar ou seja comprar.realmente funcionam mas tem que comprar.obrigado á quem possa me ajudar.

bom dia aos amigos.estou com esse som lg que não sai som nas caixas mas funciona perfeitamente no fone de ouvido inclusive com volume.testeia alimentação do ic amplificador de saída e o mesmo esta com as suas tensôes normais,de 31v e 12v.retirei o conector do fonede ouvido,desmontei e limpeiachando que a chave poderia esta cortandoo som da saída mas não tive sucesso.não consegui medir o pwm na entrada do icamplificadorpois estou sem oscilocópio para definir se é o ic pwm ou a saída de somque no casoacho que não esta queimada,poisentraria em proteção e um dos canais funcionaria.outro aspecto é quando giro o botão de volume aparece no painel a sicla vol Hp independente do fone esta conctado ou não.alguem sabe resetar esse modelo de som lg?peço a dicas dos amigos.

a lampada eu troquei.e não tem soquete,é por terminal e esta novo.quanto ao mosfet eu nunca vi esse comportamento de desarmar sozinho.vou enviar o datasheet dele. datasheet.pdf

boa tarde amigos.estou com esse datashow que não acende a lampada.ele liga,os cooler funcionam mas a lampada não acende.não achei componente queimado na placa inverter.mas testando um mosfet 2sk3564 na placa da fonte fiquei intrigado,pois quando dou pulsono gate com o multimetro ele arma mas desarma sozinho sem que eu de pulso pra que ele desarme. isso é normal.nesse mosfet ou ele esta com problema.?vi no datasheet a simbologia dele,e ttem dois diodos que pega de gate pra source e de source pra gate.alguém pode me explicar isso? datasheet.pdf

bom dia amigos.estou precisando do esquema do projetor (datashow) da marca nec e modelo vp-ve 282b para verificar a tensão da lâmpada que parece estar queimada.tentei ligar ele com a fonte atx de computador mais não acendeu,provavelmente esta queimada.não tenho muita experiência com projetor

Pos é.todos os sinais entram no ic400 e apóis receber um pulso do microprocessador ic 401 para liberar o sinal escolido(cd,usb,tuner ou mic).simples assim.outra coisa é que sem o stk412 170 no circuito o vu e o led tinham que piscar indicando presença de sinal correto amigo BCpetronzio, por isso a minha desconfiança no ic400.mas aonde achar esse dito cujo?

obrigado amigo BCpetronzio pela dica.bem medindo as tensões no ic 401 estão todas normais,eu já havia medido,só não mencionei.só não medi o ic 1101 por ficar no painel frontal em um lugar horrívél de testar.uma observação todas as teclas estão funcionando normalmente,já que se alguma chave touch estiver com fuga trava todas as funções,o que não é o caso.vou testar alguns periféricos do ic1101,caso não ache nada vou seguir o conselho do amigo,vou cair fora.mas se tiver mais alguma dica eu agradeço.

boa tarde amigo.não tenho som no fone.se eu injetar sinal no ic252 tenho barulho tanto nas caixas quanto no fone.retirei o stk e deveria ter o vu balançando indicando presença de sinal.mas ao contrário,ele fica parado no vermelho.o responsável pela entrada de sinal e saída é o ic400.estou desconfiado dele,porém as tensões nele estão corretas.estes aparelhos da sony sempre complicando.

este aparelho esta com a saída de som boa.desligando os resistores do canal esquerdo e direito quel que levam o sinal de audio até o ic pré e injetando sinal tenho som,o que significa que o problema esta para trás provavelmente no ic400 responsável pelas entradas de sinal e volume elétrico.porém suas tensões nnos respectivos pinos estão corretas.outra coisa estranha é que o vu esta no máximo e não altera mesmo com o volume no mínimo.outra coisa que pude perceber é que se tivese sinal o led do botão de volume ficaria piscando coisa que não esta fazendo.estou doidinho com esse defeito.algum amigo tem uma dica.

já verificou as especificações que os jogos pedem,tipo processador, placa de video,memória.tem que veêr se sua máquina é compatível com os jogos.geralmente os jogos dizem o que é necessário pra rodar em um pc.
