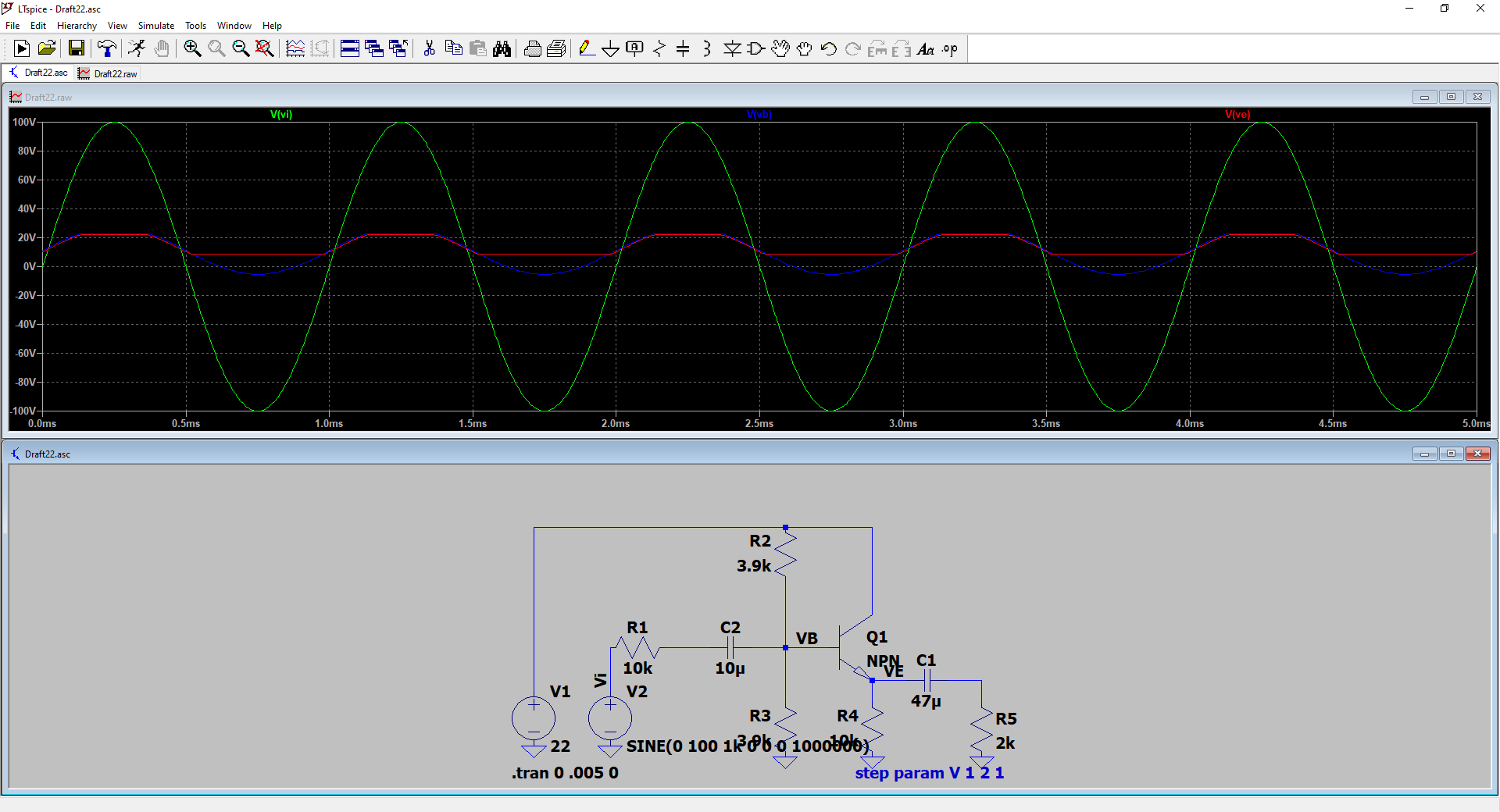

@MOR_ALeu coloquei 100V porque esse é um valor de entrada que causa ceifamento na saida

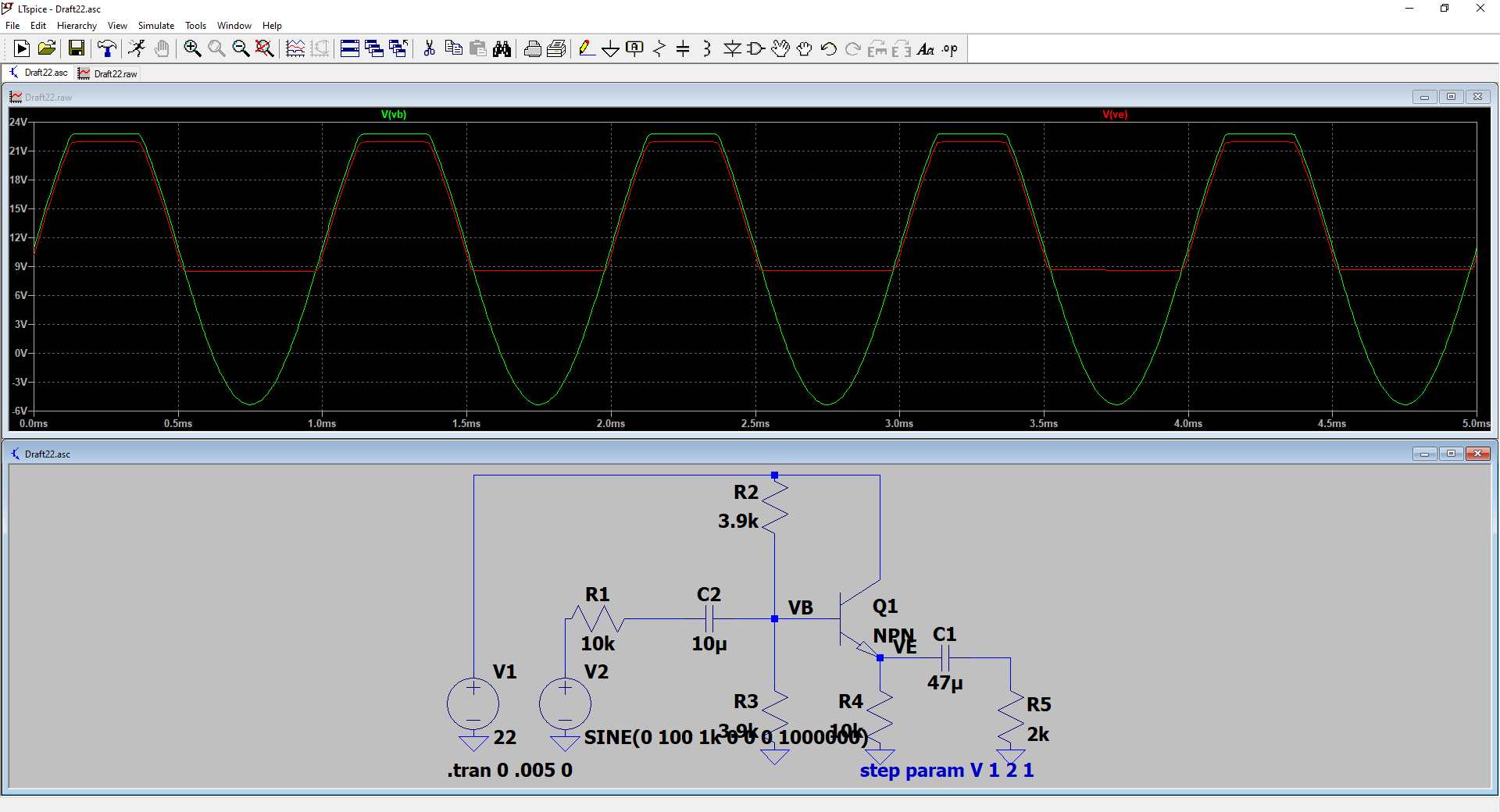

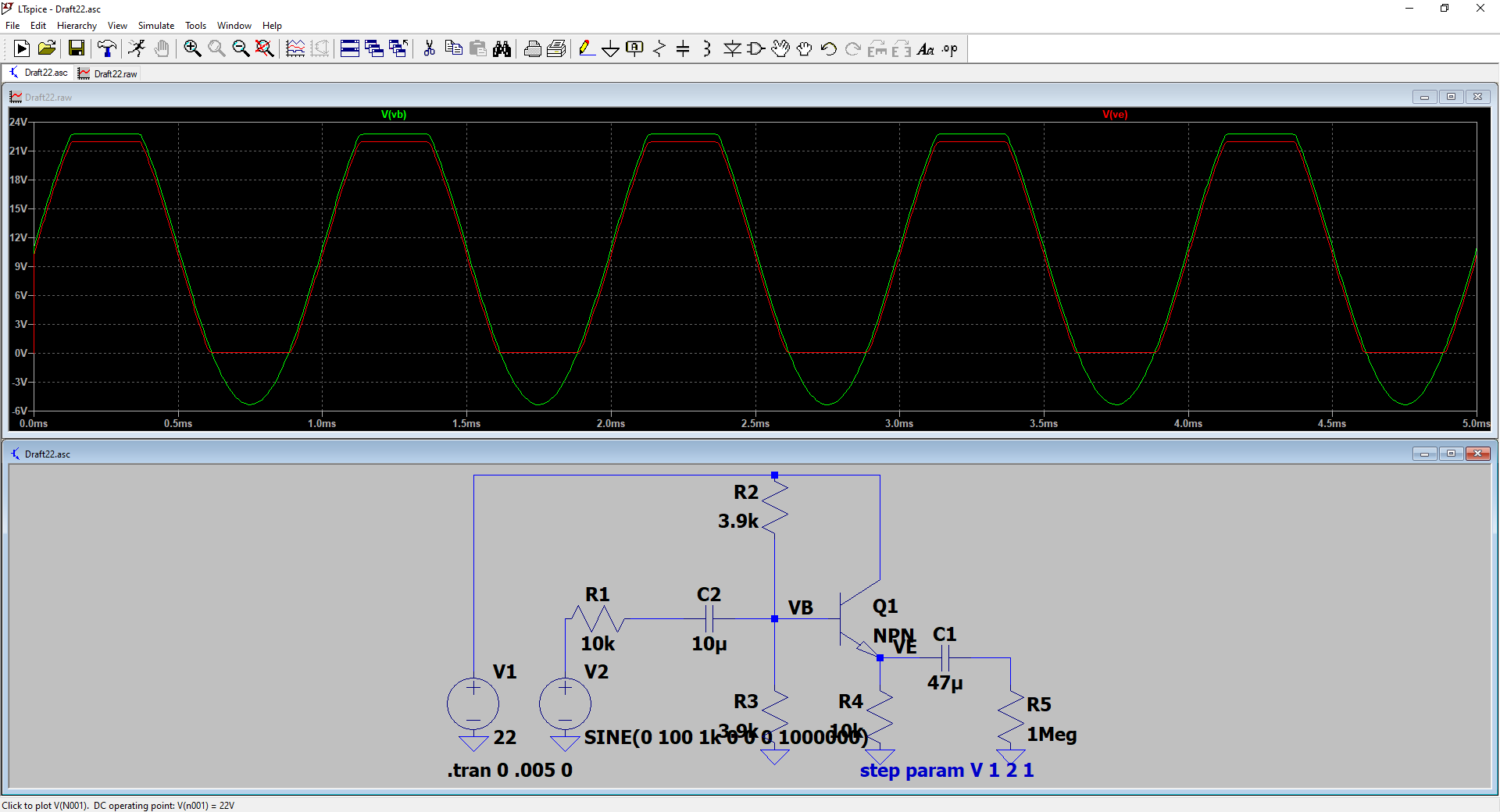

@.if isso é questão de concurso, sou estudante por conta @MOR_AL se aumentar muito o resistor 2k fica nessa situacao, porém com o valor atual segue a simulacao com o R5 muito alto (aberto) os limites ficam praticamente de 0 a 22V em outras simulacoes eu aumentei 1000 vezes cada capacitor para realmente não interferirem e o resultado foi praticamente os mesmos acima eu acredito que tem que fazer uma analise DC junto com AC

@.if tentei simular mas não cheguei nesse valor... percebi que diminuindo o valor do resistor 2k aumenta a tensão inferior em que é ceifado o sinal de saída

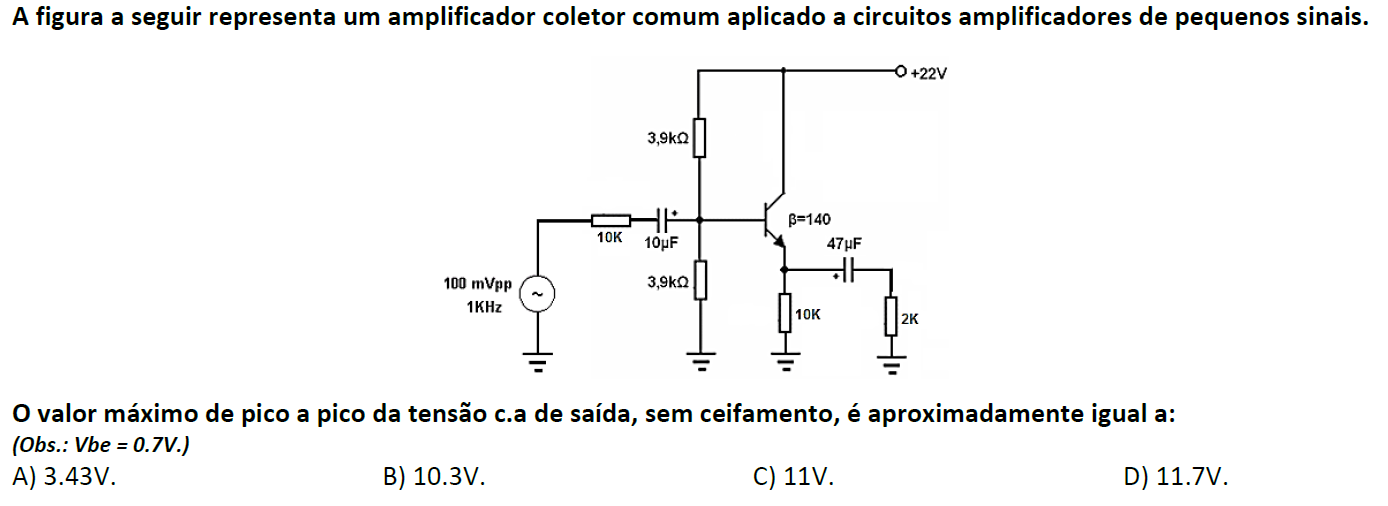

boa tarde! me deparei com essa questão mas sem chance de chegar na resposta correta que é a A. alguém poderia me ajudar por favor? achei estranho os +22V na alimentação, talvez poderia ser +12V, pois fica mais coerente com as respostas... obrigado a todos!

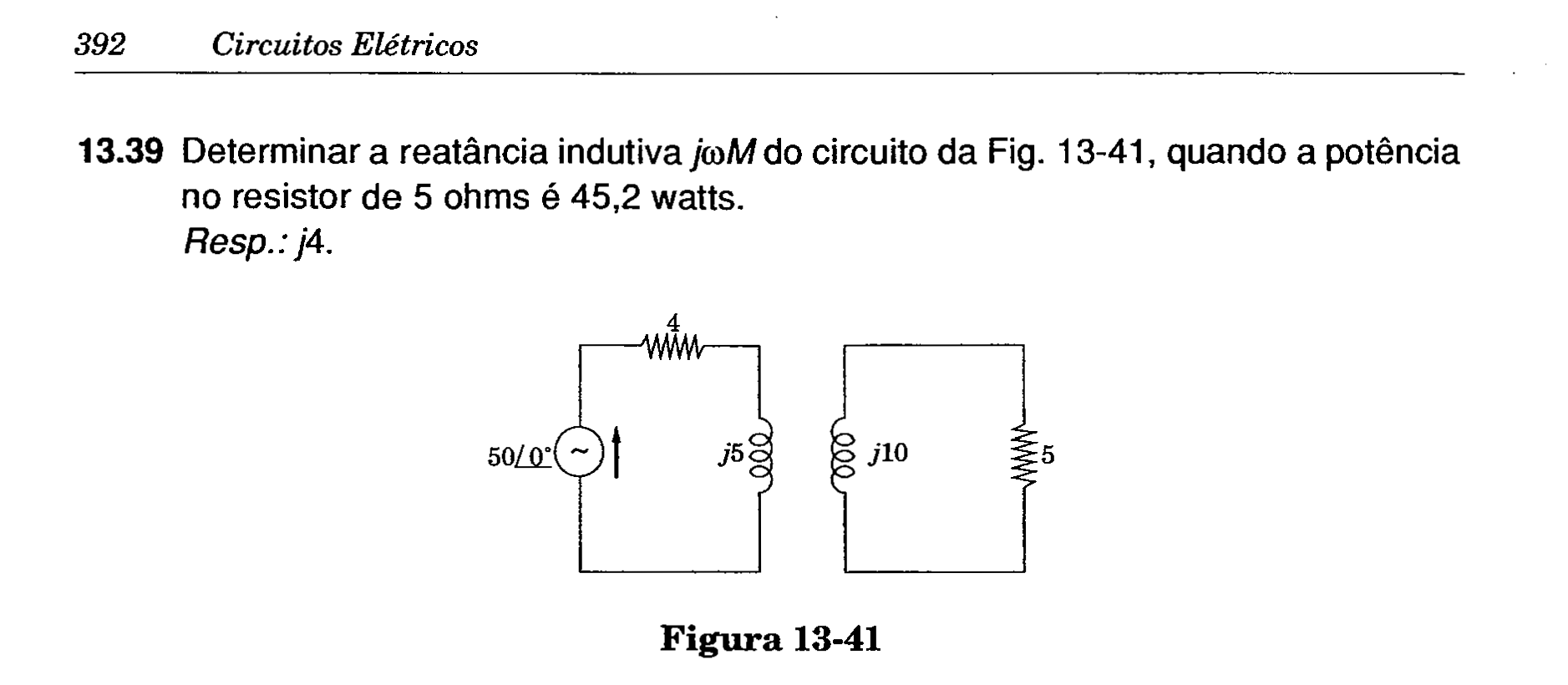

boa tarde a todos, tentei resolver de todas as formas o exercicio abaixo do livro do Edminister porém sem sucesso... alguém pra me dar uma ajuda? obrigado

Boa madrugada a todos! Estou estudando algumas provas de concurso e me deparei com a seguinte questão: Um modulador transistorizado de 4 W sobre 50 Ω é alimentado por 12 Vcc. Os valores aproximados da potência consumida pelo amplificador e da corrente do coletor são: a) 1,71 W e 127 mA. 4,35 W e 250 mA. ►c) 5,71 W e 476 mA. d) 7,17 W e 535 mA. e) 9,71 W e 660 mA. Tentei resolver de diversas formas mas sem sucesso. Gostaria de pelo menos uma luz como algum rendimento especifico e tal. Imagino que tenha um transformador na saída para fornecer a potencia requerida pela carga. Obrigado!

Boa tarde a todos! Estou a um bom tempo tentando equacionar esse circuito. O que ta pegando é as polaridades das indutâncias mútuas. Sei todas as regras, mas é complicado saber por exemplo a polaridade onde teoricamente passa 2 correntes (I1 e I2). Equacionei e depois simulei utilizando valores arbitrários, e mesmo mudando as polaridades não deu certo. Se alguém puder me ajudar equacionando as 2 malhas do circuito explicando como definir a polaridade das indutâncias mútuas eu agradeço e muito. Abraços! Obs.: utilizei como referencia o livro do Edminister e mesmo assim sem exito. Segue circuito em anexo.
