Destroy fataliy

Membro Pleno
  • Posts

    28
  • Cadastrado em

  • Última visita

Reputação

0
  1. correto o seu reservatório ocupara uma baia só certo,só que tem um problema ai!vocè ira instalar um DVD e um controlador de fan e temperatura, isso quer dizer que não sobrara quase espasso, eu esva vendo a saidade agua e estava imaginando sera que o controlador não ira obstruir esta saida de agua?
  2. levando em consideração que você tem pouco espaço para montar este sistema já que sera montado em apenas uma baia do seu gabinete, eu acho que você deve usar duas baias pois, Acrílico+isopor+latão ocupa um espaço ou seja o espaço que se tera interno sera muito pequeno.
  3. como você pretende fazer a vedação deste reservatório? pelo o que eu entendi ele é todo de cobre... haveria alguma ranhura para a visualização do nível d agua?
  4. Allangomess você não conhece nenhuma empresa ai em fortaleza que trabalha com manutenção de ar condicionado? provavelmente ele tenham tudo que você precisa la. em questão a disposição dos radiador esta bem legal, se formos pelo lado da ciencia o ar gelado se acumula mais na parte de baixo do case porque é mais pesado e o quente em cima boa disposição. só mais uma pergunta o dissipador da pastilha tera cooler? pois é necessário para um maior rendimento da pastilha

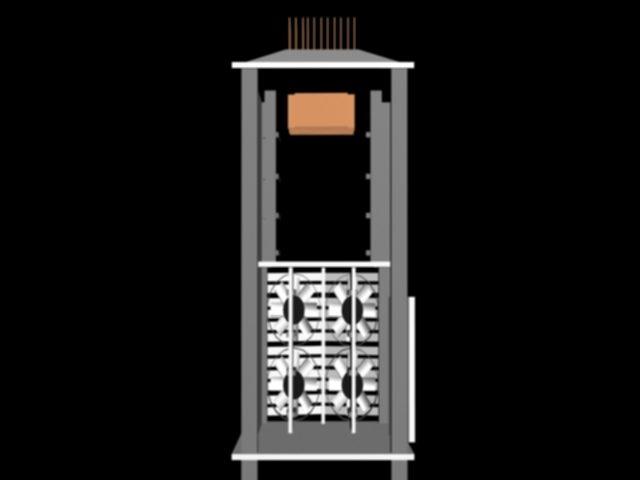

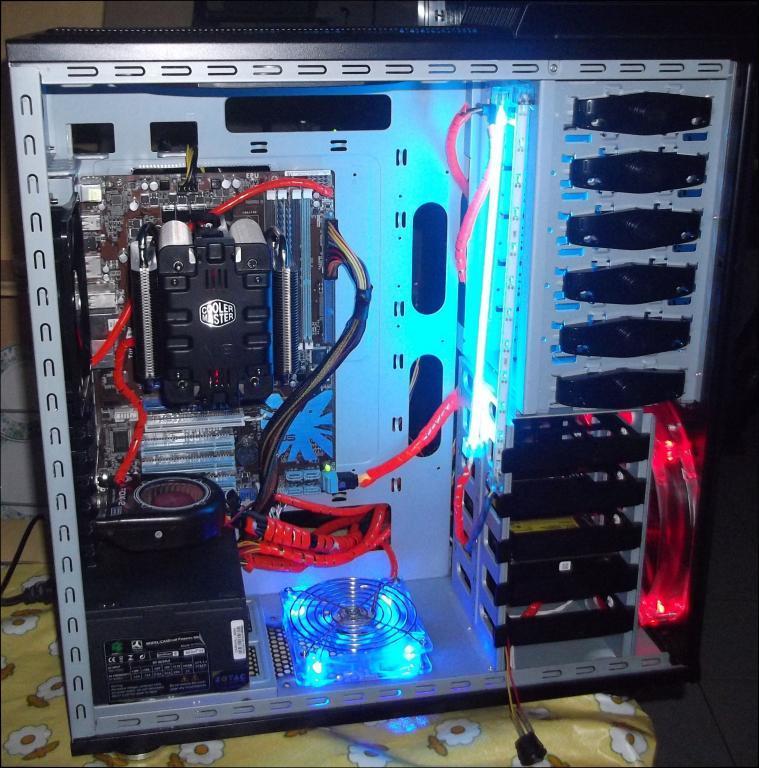

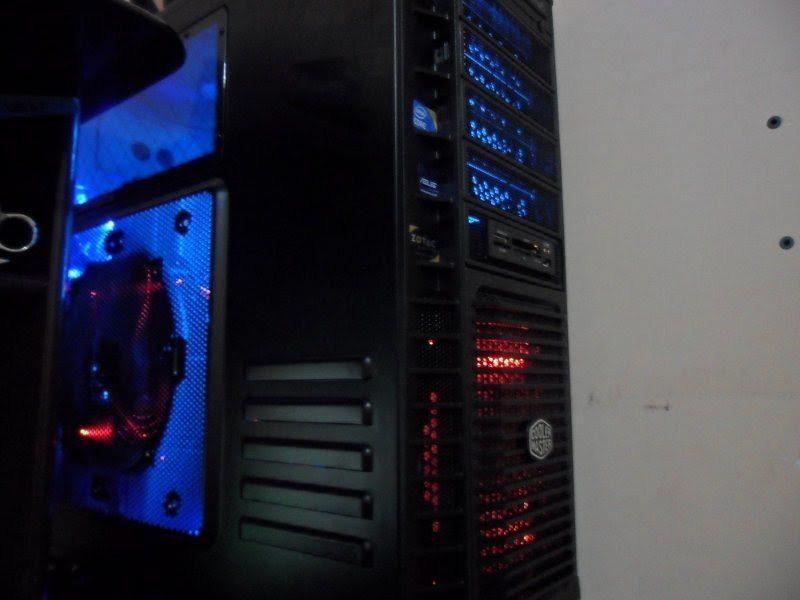

  5. 1-Allangomess beleza Só uma pergunta onde você vai por a bomba 2-Allangomess beleza 3-olhando o seu case mod desenhei um modelo que ficaria bem legal, 4-estou desenhando ainda quando acabar coloco as fotos de todos os angulos 5-Allangomess beleza imagem de dentro 6-Allangomess beleza imagem frontal + lateral 7-Allangomess beleza Lateral do gabinete 8-A parte frontal do seu gabinete aonde fica os botões de on/off serão cortadas a abriria uma janela onde acoplaria tranqüilamente quatro cooler de 80m ou menor com leds mais tem que ve a medida da frente dele, o acabamento sera feito com laminas de alumínio... acho que ficaria bem interessante. 9-eu gostaria de pintar meu case por dentro, mais não sei que cor eu pintaria, talvez vermelho, preto já esta muito comum. vou colocar a imagem dele por dentro pessoal esta foto esta desatualizada mais da para ter noção né opinem ai... 10-colocando mais fotos, sei que este não é o topico melhor para demonstrar estas fotos mais achei que seria legal.... tenho projetos para os dois case porém me perco muito com as cores...

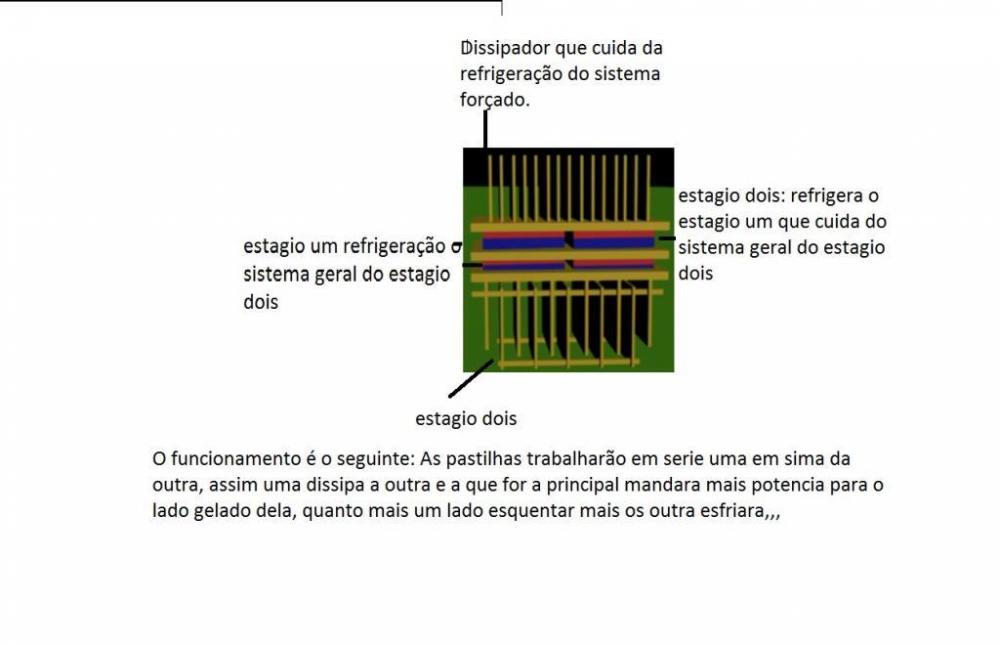

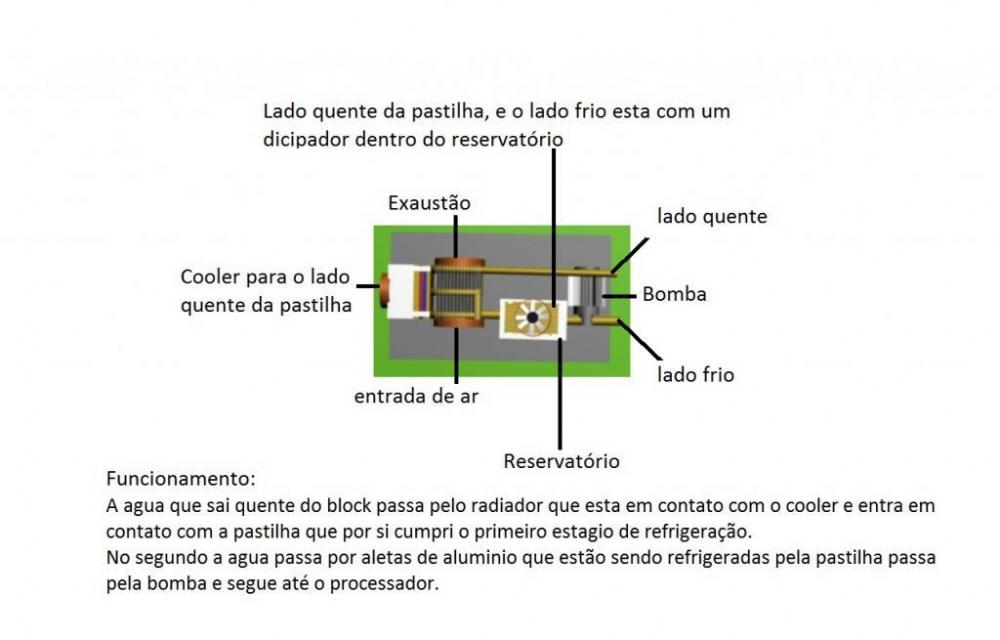

  6. Allangomess beleza.... cara muito intereçante a ideia sua e os projetos, gostei do desenho da usando aquele programa que eu te falei? cara sabe a imagem que você colocou logo acima é mais o menos o que eu quis passar para você, porém este novo esquema realmente pelos meus calculos mantem a agua mais em contato com as chapas de cobre. porém não acho que se faz necessario o esopor, pois o projeto tem que ser funcional e estéticamete bonito'' seria assim: reservatório de acrilico + chapas de cobre + dissipador. Você já viu uma bateria de carro aberta? o sistema tem que ficar mais o menos igual a quele da bateria. vou enviar imagens Allangomess beleza olha ai peguei algumas ideias suas, ve se esta como voce imaginou desta forma fica mais funcional porque a pastilhas esta transmitindo por toda a superficie, e neste esquema talvez se o cara quiser dus pastilha da para por ai com serteza você chegara a quase 0- .... Allangomess beleza confere ai o sistema em serie: este sistema com serteza mantera a agua quase congelando, porém a ultima pastilha estara fritando, por isso aconselho uma boa montagem, junto com uma boa disposição de ar. tenho varios projeto de sistemas de arrefecimento para CPU/GPU, tenho modelos de gabinetes porém ainda não é a hora de divulgalos.... vamos espera surgi os assuntos, """ pessoal se tiverem mais ideias postem ai.... fui até amanham
  7. Muito obrigado pedro, espero que de tudo certo, pode demorar ainda mais uns dois meses para ser terminado pois tem o acabamento e etc. todo projeto tem de ser bem calculado para poder ver os pontos positivos e os negativos. para podermos talvez chegar a perfeição.... postarei mais imagens, obrigado
  8. Allangomess beleza... Bom quando vou montar o segundo estagio, talvez sema que vem. Em questão ao funcionamento das pastilhas, eu de principio estava pensando em deixar os dois estágios ligados, porém tenho que ver o quanto que estas pastilhas consumirão de energia, mais assim usará dois sensores de temperatura, um para o processador e outro para o ambiente, para poder fazer o balanço das temperaturas das pastilhas. o estagio 1 ainda não foi testado, só testarei quando tiver tudo montado.
  9. allangomess me questão ao programa é o 3D MAX 2011 este programa é espetacular é meu vicio trabalhar com ele....... vamos ver como vai ficar quando estiver tudo montado... depois posto mais detalhes.. ha na questão de tubos de cobre e as chapas ou aletas, é simples qualquer empresa que trabalhe com ar condicionado ou seja conserto tem estes produtos, o resto é cálculos e furacões bem justas para encaixar nos tubos de cobre, já a parte que vai na parte quente da pastilha eu usei um dissipador da Intel de cobre no meio. Lembrando que quanto mais você refrigera de um lado mais obtém o outro frio mais neste sistema de dois estagio não me preocupo muito....

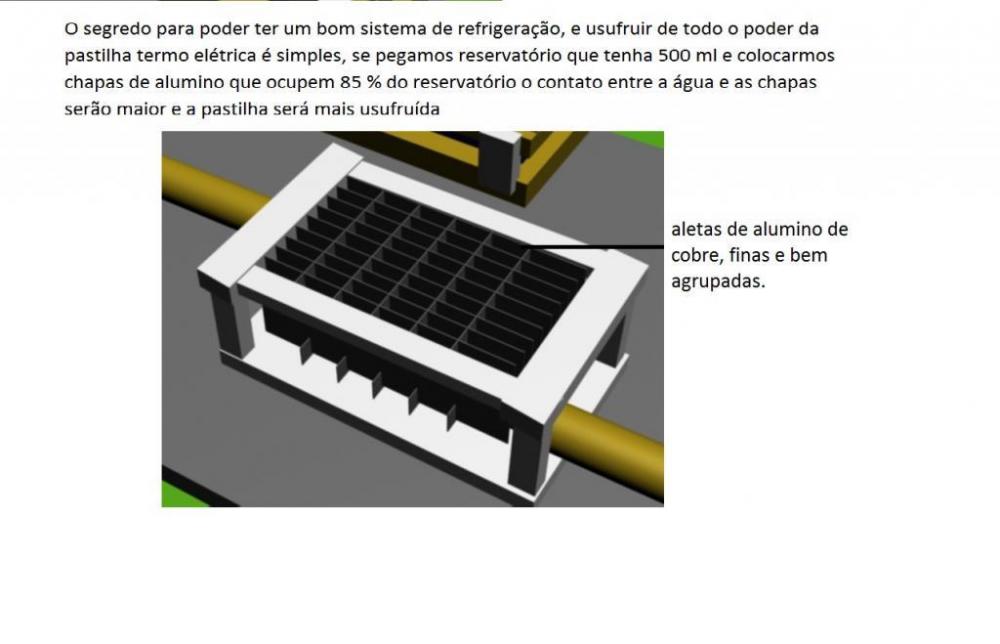

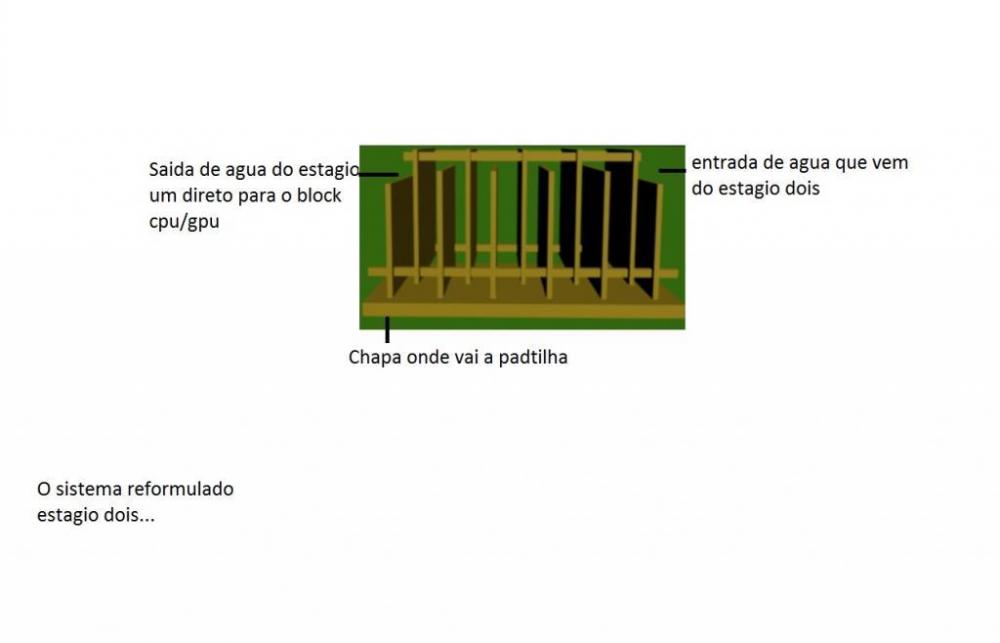

  10. ala allangomess beleza? O estagio um eu já tenho montado, falta apenas o estagio dois, ele será produzido da seguinte forma: montarei uma caixa de acrílico que será o reservatório, dentro deste reservatório será agrupado finas chapas de alumínio no caso o dissipador de calor que em contato com a pastilha transmitira a temperatura direto para água, este sistema será mais eficiente porque as chapas de alumínio ocupara quase todo o espaço interno do reservatório. Exemplo:
  11. o block que vou usar seria neste estilo, eu acho bem eficiente pois a agua cai bem no meio do block e é espalhada pelo restante

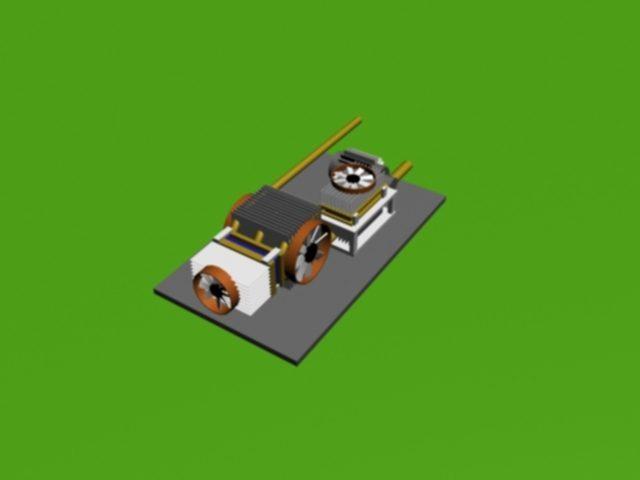

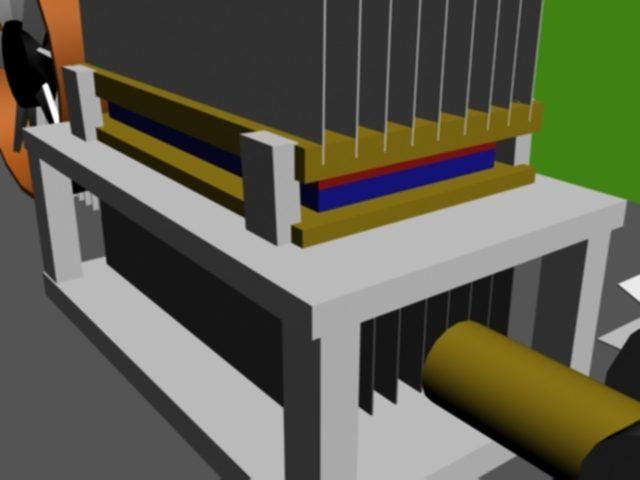

  12. Allangomess beleza, fiz alguns ajustes e cheguei a este water peltier de dois estágios... e a foto do projeto que esta em faze de construção.
  13. um sistema bem util de troca de calor da uma olhada no projeto, sera que funciona'''
