josepetri

Estou esperando abrir as matriculas e vou fazer eletrotécnica na ETEC, já comecei a estudar o assunto, vou montar um sistema eu mesmo e colocar aqui tudo detalhando com as peças mais populares, porque ta complicado, estamos na 5º pagina e ninguém mostra um sistema decente, um deles pode queimar os leds quando liga (e queimou os meus!) outro tem de comprar mais componentes para assegurar os leds, mas se o led queimar queima os outros componentes também, e esses capacitores de poliéster não encontro, e olha que moro em Santos! Aqui tem de tudo praticamente, e a tensão e corrente do sistema não atende! ****, ligar uma led em uma tomada e ninguém tem uma forma simples e segura, até mesmo no Youtube, cada um faz de um jeito, resolvi aqui com um amigo, pegar uma fonte de celular, desmontar e usar um resistor e pronto, não é o que eu quero, mas pude medir a tensão e corrente e esta perfeito e coube na maquina. Agora montar o meu sistema pode demorar um tempo, mas não importa, melhor do que toda hora ficar correndo atrás de peças e não achar e queimando componentes.

Posso usar um capacitor eletrolítico no lugar do de poliéster? aqui em Santos só tem eletrolítico

Fiz o seu esquema com multiplos leds, mas não achei capacitor de 1/2W Pode ser de 1w? Esta correto? Qual seria a tensão e corrente do sistema?

Assim esta de acordo? A tensão esta adequado para os Leds? Posso ligar quantos com esta especificação?

Vou usar este nos leds normais para o circuito da imagem, mas são leds que precisam de mais de 2v e especificação é esta: - Voltage: DC 3~3.6V - Current: 15~20mA Já a do Led UV a especificação é outra. 3.8V e 50mA O que precisa ser mudado no esquema?

Agora o esquema esta correto né? Vou usar ele com dois tipos de leds: - Um desses com leds normais brancos que cada um consomem 3.2 volts cada ou algo assim e 20mA, para uma maquina de costura. - Outro leds UV que consomem 3,8v de 50mA cada para um mata mosquito. Esses são os LEDs que comprei http://produto.mercadolivre.com.br/MLB-457512253-10x-led-uv-ultravioleta-9000mcd-resistores-frete-gratis-_JM

Seguindo as recomendações montei este esquema, esta tudo correto então? =] Fiz o esquema com o Led UV, mas pretendo fazer dois sistemas, um com led normal de 3,4 v e 20mA e outro com leds UV que estão no esquema da imagem. Gostaria de saber quantos leds posso ligar nesse sistema? Por exemplo, se ligar 1 ou 10 da no mesmo ou 1 forçaria muito o led e 10 forçaria muito o capacitor ou resistor ? E ta certo mesmo colocar o resistor direto no cabo que vem do 220v O.o? Desculpe, mas não entendo nada disso, estou aprendendo tudo agora =(

147n? Não encontrei este componente =( Confirma para mim se estes seriam os componentes? http://www.soldafria.com.br/capacitor-poliester-47uf-x-250v-4754u74m7-p-465.html http://www.soldafria.com.br/resistor-2k2-5-1w-p-4745.html http://www.soldafria.com.br/capacitor-poliester-330nf-x-250v-334330k033uf-p-458.html

Então, um diodo de 1N 4004 ou 1N 4007 faram o mesmo papel neste sistema correto? É que já tenho aqui 8 diodos de 1N 4007 então já irei usar nesse sistema se não tiver problema. Amanha compro esse capacitor de 150 nF x 400 e um resistor de 1k5 0,5w mas não é igual ao desenho, ele é igual a este no site serve?: http://www.pro-tecc.co.za/store/index.php?main_page=product_info&products_id=11006 http://www.digikey.com/product-detail/en/CFR-50JB-52-1K5/1.5KH-ND/131 um site diz que ele é 1w outro diz que ele é 0,5w. Bem logo estarei indo para loja comprar mais para testar.

Vi sim, só que te perguntei se precisava ser um de 150 nF x 630 Volts, se um de 150 nF x 400 Volts, serviria, e se esse sistema suporta 3 leds ou mais, só que não vi resposta =( E no caso como uso 220v o diodo é 4007 correto? o 4004 é para 110v.

Bom, eu já decidi que farei um curso de eletrônica ou eletrotécnica na FATEC em Julho, certeza absoluta rs, muita informação estou doido aqui porque é a primeira vez que faço algo ligado diretamente em 220v. Hoje vou comprar mais peças e tentar novamente, algum pode me passar o esquema com as peças para eu comprar? Seriam 3 Leds, do que vou precisar? Para ligar no 220v? Vi que quando ligamos da um pico e por isso queimei os leds, tem algum esquema que protege os leds desse pico inicial? Ou então colocar um segundo botão de liga e desliga para ligar depois do sistema ter sido normalizado? Grato pela atenção =]

Qual programa você usou para fazer esta simulação? Eu usei o multsim aqui em casa, e ele me informou que o sistema estava correto, inclusive melhor com a alteração do diodo, não informando nenhum problema de sobrecarga, e quando fui ligar foi só um flash de meio segundo e nada mais, =/ Quero aprender a simular estes projetos, pretendo fazer dois, um para LED branco e outro para UV que consomem valores diferentes.

Então se eu for ligar no 220v tenho de comprar os seguintes componentes: Mudar o Capacitor para = 150 nF x 630Volts (poderia utilizar um de 400v?) Resistor = 1k5x0,5w Mantenho o Diodo = 1N4007 Outra coisa, posso ligar os 3 leds em serie como o esquema anterior? Ele supor de 1 até 3? E no caso dos Leds UV de 3,8v e 50 ma? Posso usar o mesmo sistema ou devo mudar algo? É que os leds brancos normais vou usar numa maquina de costura, os leds UV vou usar em uma armadilha de mosquitos. Desculpe tantas perguntas, mas mesmo seguindo todo aquele esquema lá queimei os leds =/ E olha que o site parecia ser bem confiável =( Bom, foram-se os leds fica o conhecimento =]

Mas por que queimou? Foi o capacitor? A nova ligação? Os diodos? O que causou a queima? Pior que foram os três de uma vez =/

Fiz a alteração, piscou e desligou como antes, tirei da tomada, vi que não tinha aquecido nada, liguei novamente e nada, fui testar os leds e agora queimaram =/ todos os 3

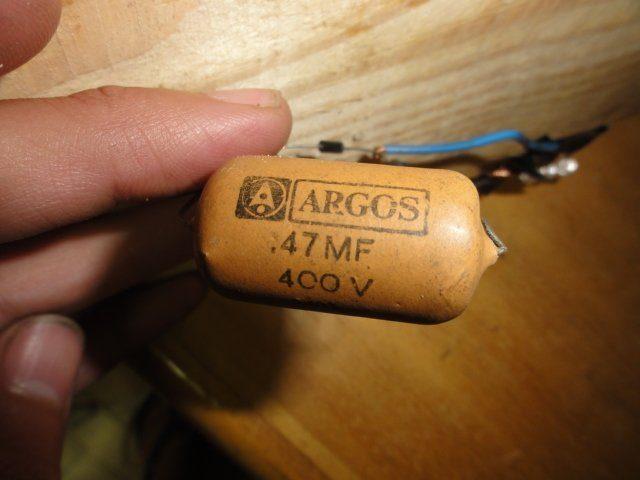

Olá, obrigado pela resposta =] Vou fazer a alteração, mas antes vou postar aqui uma foto do capacitor, esta escrito que é de 400v, mas estou em duvida quanto o valor de .47 mF isso esta certo? E mantenho a polaridade do díodo correto? Obrigado mesmo pela ajuda =]

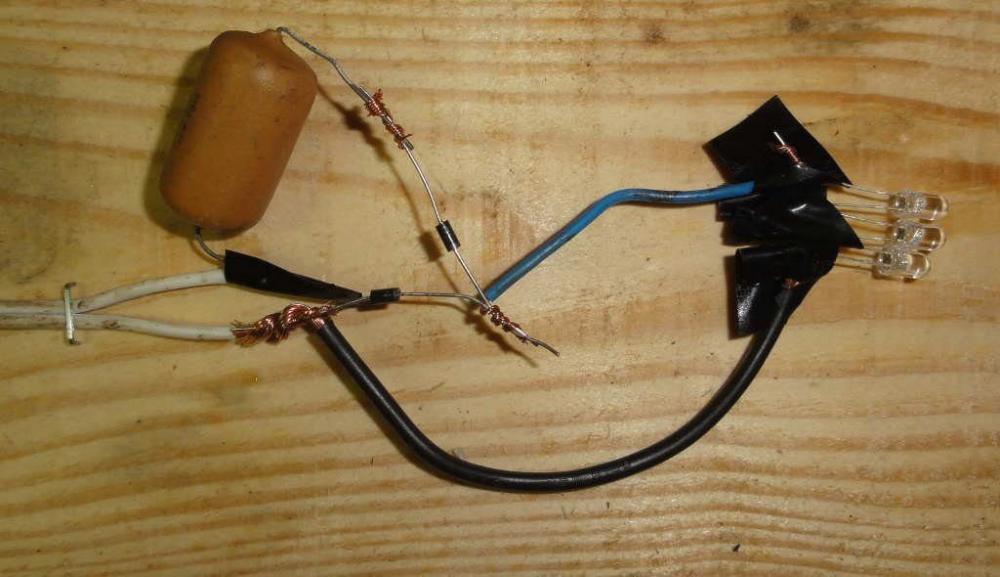

Olá a todos, estou montando uma luminaria para uma maquina de costura e estou usando o esquema do seguinte site: http://www.newtoncbraga.com.br/index.php/artigos/65-artigos-e-projetos-para-iniciantes/622-como-usar-leds-em-110-v-e-220-v.html Seria o segundo esquema, aqui em casa uso 220v então precisei comprar os seguintes componentes: 3 X Leds 1 X 470 nF x 400 V capacitor de poliéster 2 X 1N4007 diodos retificadores de silício Fiz a montagem para testes, como mostro na foto em anexo, e liguei, a luz deu uma piscada e parou, desliguei, liguei novamente, mais uma vez, piscou e parou, cheguei os contatos e estava tudo ok, o capacitor não estava nem quente, nada estourou então o que pode ter dado errado? Olhei para o capacitor e não esta escrito 470 nf e sim ,47 mf. Liguei na loja e eles me falaram que estava tudo ok, que o capacitor era esse mesmo, então estou com duvida, se este capacitor esta correto mesmo, procurei na Internet e a imagem é bem diferente, eles falaram que este era um modelo antigo mas funcional igual. O que vocês me dizem? O que acham que posso fazer? Outra coisa, pretendo fazer um sistema desse com leds UV de 3,8 v e consome 50 mA, então preciso modificar este sistema ou ele suporta bem? Desculpe tantas duvidas, e agradeço quem possa me dar uma ajuda.
