Paulin Zavam

Ola Vrtx o problema não no hardware, o prtoblema que o MikroC não tem biblioteca para esse GLCD, Preciso de alguma forma achar uma biblioteca para esse Glcd, Como eu faço você tem alguma ideia de como posso fazer com essa bilioteca, ja procurei e nao conseguir achar uma que funcione, achei material para arduino mas para pic não

Nada amigo continua do mesmo jeito

Está sim Vtrx, estes pinos sao e o anodo e katodo dos leds do Backlight estão acendendo sim estão ligados. O Video esta ai (20160103_181241.mp4) Grato pela boa vontade Achei essa tabela deve ajudar um pouco. ITEM SÍMBOLO NÍVEL FUNÇÕES 1 VSS 0V Poder Terra 2 VDD 5.0V Fonte de alimentação para a lógica 3 V0 / NC - Os registos de contraste 4 RS (CS) H / L H: Dados L: Command H: Para permitir que a transferência de dados L: Restaurar dados contra Serial 5 R / W (SID) H / L H: Leia L: Escrever Intput de dados seriais 6 E (SCLK) H, H-> G Permitir que o sinal Intput relógio de série 14/7 DB0-DB7 H / L Barramento de dados Preservar aberto quando escolher a interface de barramento serial MPU 15 PSB H / L H: A interface paralela: Interface serial 16 NC - Nenhuma conexão 17 / IDT L Sinal de reset 18 Vout / NC - A saída de poder para dirigir LCD 19 LEDK 0V Fonte de alimentação para lâmpada LED 20 LEDA 5.0V O esquema no proteus e esse

Ola xyko Obrigado pela ajuda em anexo encontra-se os arquivos do proteus e do mikroc Lembrando que o meu projeto funciona na simulaçao, na pratica que nao funciona! Acho que pode ser na ligação do pic novo lcd teste.rar Ha sim entendi isa Obg pela ajuda, mas aqui? Nao estou com o problema na simulação e sim no projeto fisico, acho que pode ser na ligacao do glcd ao pic por que a ligação da protoboard esta um pouco diferente das ligacoes da simulaçao, Os pinos do display sao um pouco diferentes dos pino da simulaçao, você poderia me ajudar a fazer a conexao dos pinos novamente? Tipo se tiver como eu precisava que vocês me ajudasem tipo assim? Pino vss liga no - Pino Vdd Liga no + Pino v0 liga e tal lugar e assim pro adiante Nesse link aqui ( novo lcd teste.rar ) esta o projeto no mikroC e no proteus DA uma olhada nai nos pinos do display pra você ver são meios diferentes acho q seja ai o problema

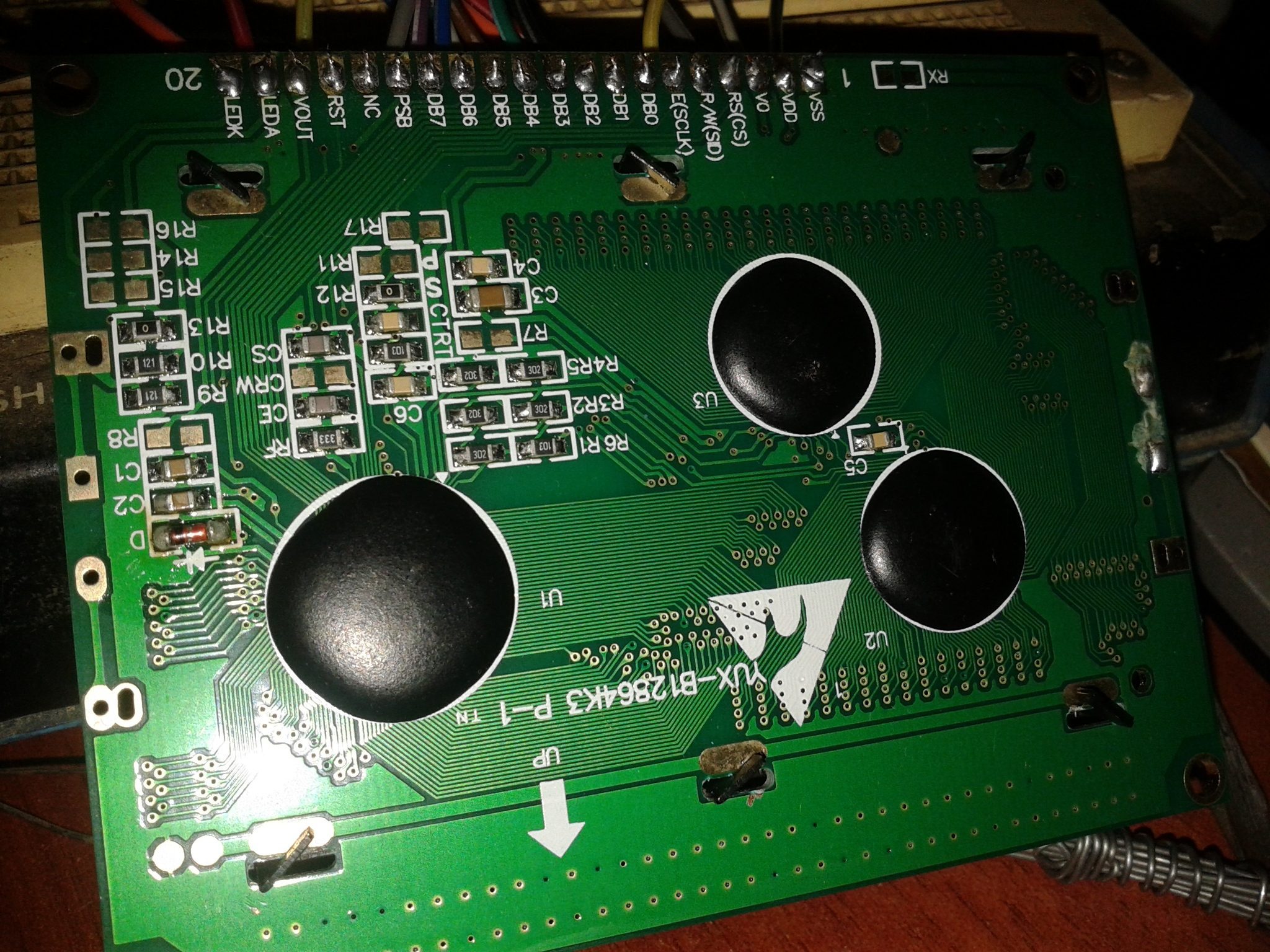

Suspeito que o erro talvez esteja na conexão dos pino do Display sera que vocês poderiam me ajudar a refazer a ligação do display conforme a imagem do display q eu comprei e o projeto q estou utilizando?

Ola vtrx conforme no esquema tem um led para essa função e sim o pic esta inicializando sim, O que mais pode Ser

Ola Isadora o meu Proteus e o 8 Profissional e o compilador e o mikroC Pro for pic (ver 5.61). Será que você achou algo no seu Bau? Ola Xyko no meu display nao tenho esse pino c1 e c2. Quais desse pinos seriam o c1 e o c2 no meu display Isadora nao entendi Direito o que você quis dizer desculpe minha ignorância * Como assim para simulação nao vai precisar daquelas peças? Quais peças são essas que você esta falando? * Como Assim Nas suas propriedades coloque em 'exclude from simulation' (ou algo assim)? Essas propriedades que você esta falando são propriedade do proteus? onde elas ficam e pra que elas servem? * Como Assim Ah sim se for montar tem que colocar a junção no gnd? Que junção é essa?

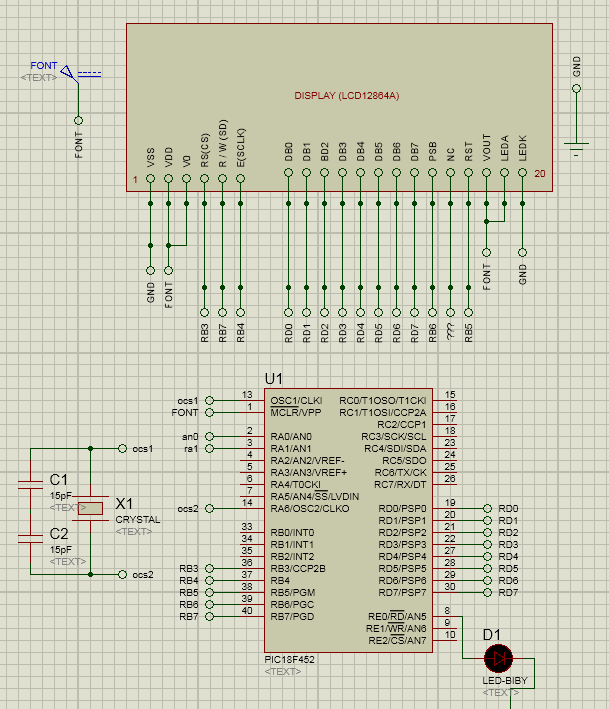

Ola vtrx antes de tudo obrigado, estou iniciando agora não entendi como assim rever as rotinas Glcd_Write_Tex e Glcd_Init(); O projeto esta em protoboard esta um pouco difícil de vizualizar então fiz um no proteus um identico do que esta montado na pratica e fiz um print. Detalhe o pino nc do display não esta conectado pois fala que não tem a necessidade de conectar

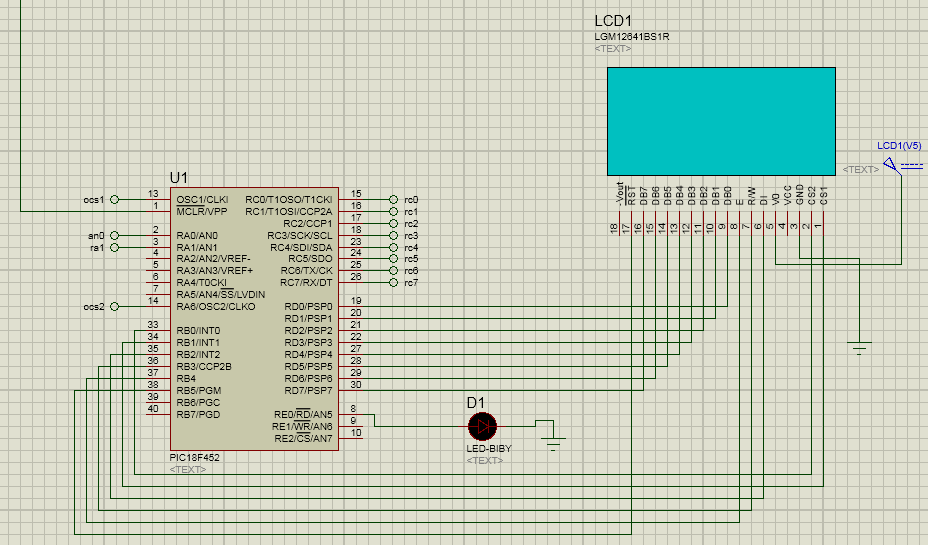

Boa noite senhores sou novato em pic! Já fiz alguns projetinhos e resolvi fazer um com GLCD. O projeto funciona no proteus mas na pratica não, como sou novato eu achei que eu poderia comprar qualquer GLCD que funcionaria no meu projeto, achei que era tudo padrão. porém quando chegou o que comprei GLCD(12864A) eu percebi que tinha algumas diferenças entre o GLCD (LGM12641BS1R)do projeto do Proteus e o display da compra que eu comprei principalmente nos nomes de alguns pinos. Na Simulacao funciona mas na pratica não alguém consegue me ajudar? Consegui alguns materiais para fazer uma ligação equivalente ao do projeto no proteus porém não funcionou! Achei na internet um projeto do proteus que utiliza exatamente o glcd q eu comprei porém ele não possue na biblioteca do meu proteus, me parece que tem que fazer um download dos arquivos e add ele na biblioteca do proteus mas não consigo achar nunca os arquivos Obrigado pela ajuda de TODOS O codigo esta abaixo! // Glcd module connections char GLCD_DataPort at PORTD; sbit GLCD_CS1 at RB0_bit; sbit GLCD_CS2 at RB1_bit; sbit GLCD_RS at RB2_bit; sbit GLCD_RW at RB3_bit; sbit GLCD_EN at RB4_bit; sbit GLCD_RST at RB5_bit; sbit GLCD_CS1_Direction at TRISB0_bit; sbit GLCD_CS2_Direction at TRISB1_bit; sbit GLCD_RS_Direction at TRISB2_bit; sbit GLCD_RW_Direction at TRISB3_bit; sbit GLCD_EN_Direction at TRISB4_bit; sbit GLCD_RST_Direction at TRISB5_bit; // End Glcd module connections //-------------funcoes----------------------------------------------- //função para escrever no GLCD void escrever(char *text /*cria açtomaticamente uma array de char*/) { Glcd_Write_Text(text, 1, 1, 1); } void main() { adcon0=0b00000000; adcon1=0b0000011; trisb=0; trisd=0; trise=0; Glcd_Init(); delay_ms(100); while(1) { escrever("helo word"); // screver no lcd Delay_ms(300); porte.re0=0b00000001; Delay_ms(300); porte.re0=0b00000000; Delay_ms(300); } } Este e o meu projeto no proteus observem que estou utilizando um glcd difente do que eu comprei Esse e o GLCD q comprei tem alguns pinos diferentes com os pino do projeto do proteus
