  1. Olá, pessoal. Agradeço pelas respostas. Nunca imaginei que poderiam ser os resistores. Troquei fusível, ponte retificadora, o CI, diodo D9 da parte de baixa e não funcionava. Após a dica do Bcpetronzio dos resistores ela voltou a funcionar. Agradeço pela atenção e boa vontade de todos. Pode fechar o tópico.

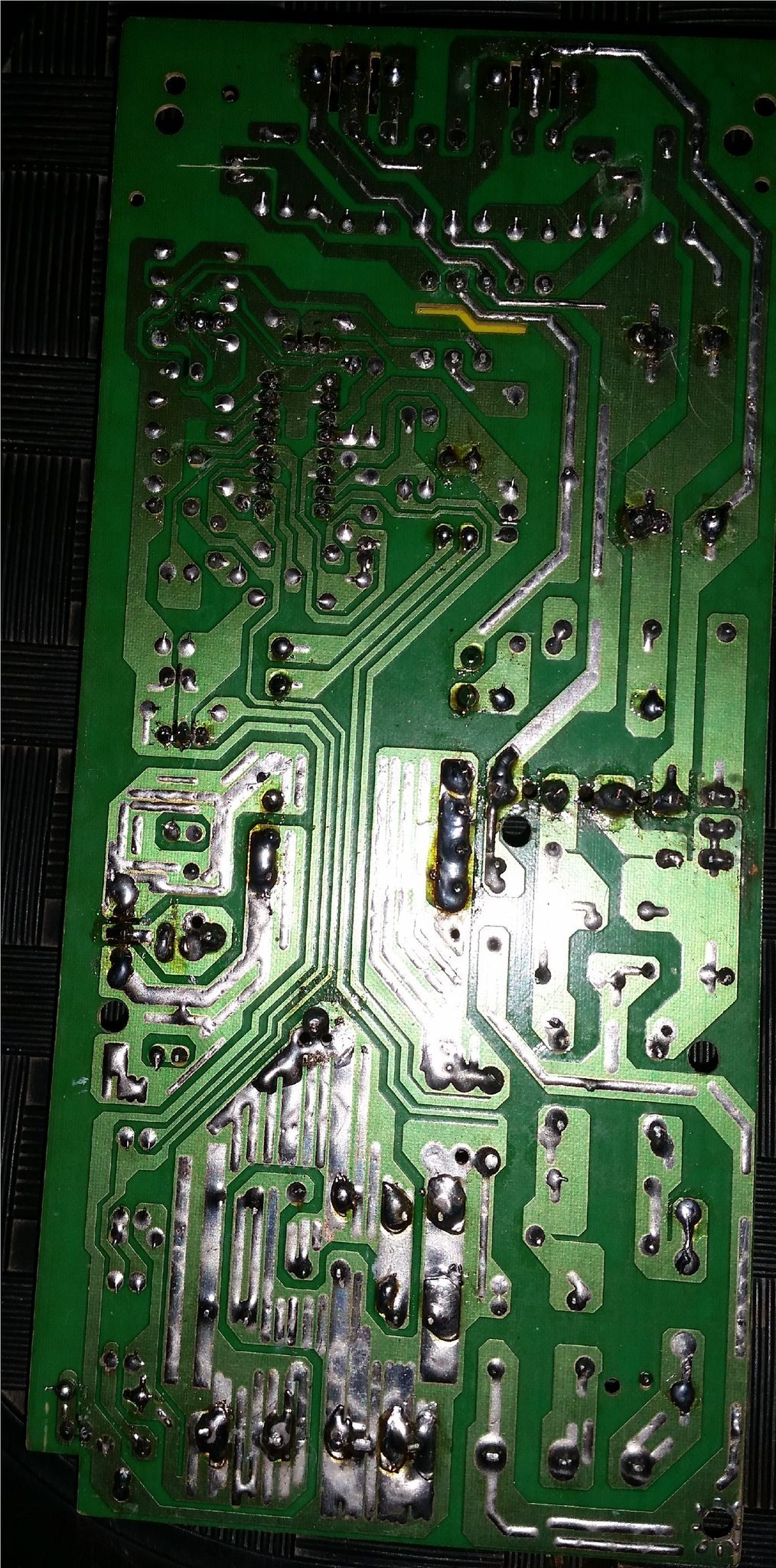

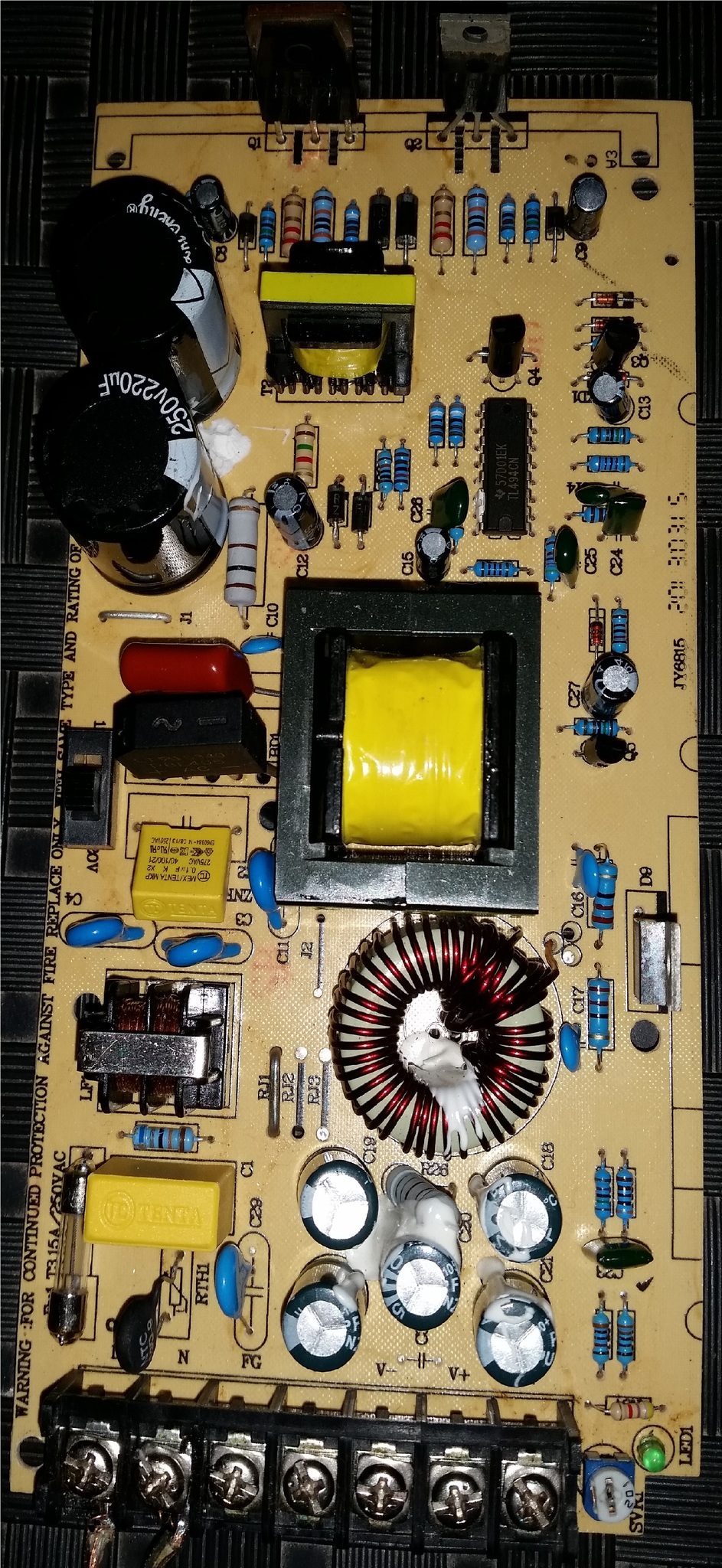

  2. Olá. Tenho uma fonte similar à essa: http://produto.mercadolivre.com.br/MLB-702590777-fonte-automotiva-chaveada-24v-5a-120w-_JM Estou usando ela para desenvolver uma fonte digital/carregador variável de bancada. Durante os testes, acabei fechando curto nela. A mesma desligou e não quis mais funcionar. Após uns minutos fora da tomada, a liguei novamente e voltou a funcionar normalmente. Após mais um vacilo, fiz a mesma operar com sobrecarga. Ocorreu tudo da mesma forma, porém ao liga-la novamente o fusível abriu. Não sou um grande conhecedor de fontes chaveadas, minha área é programação. Na placa há a inscrição de que o fusível deve ser de 250V x 3,15A, porém o que estava soldado era de 250V x 5A. Acredito que isto tenha causado maiores danos. Retirei os capacitores, ponte retificadora e transistores de chaveamento. Destes, apenas os capacitores não ficaram danificados. Fiz a substituição por peças similares, parâmetros do datasheet parecidos, e liguei novamente. Os capacitores carregam, porém nada acontece. Fiz mais uma inspeção e verifiquei que a retificação da parte de baixa também havia sido prejudicado. Troquei o diodo e fiz novamente o teste, mas ainda sem sucesso. Testei todos os demais capacitores e transistores e estão todos funcionando bem. O CI da mesma é o TL494CT. Realizei a troca dele por um outro que tinha aqui, mas por ser sucata não sei se está funcionando. Procurei as trilhas de alimentação do TL494 e vi que não está chegando nenhuma tensão nele. Observando o circuito, descobri que o GND dele vem da parte de baixa e o VCC vem de dois terminais do maior transformador. Verifiquei os demais diodos e estão todos OK. Não sei mais o que pode ser. Troquei todas as peças danificadas. Gostaria de saber se alguém poderia me ajudar. Grato pela atenção.
  3. Cara, muito bom o site. Consegui criar um código: sbit LCD_RS at RB0_bit; sbit LCD_EN at RB1_bit; sbit LCD_D4 at RB2_bit; sbit LCD_D5 at RB3_bit; sbit LCD_D6 at RB4_bit; sbit LCD_D7 at RB5_bit; sbit LCD_RS_Direction at TRISB0_bit; sbit LCD_EN_Direction at TRISB1_bit; sbit LCD_D4_Direction at TRISB2_bit; sbit LCD_D5_Direction at TRISB3_bit; sbit LCD_D6_Direction at TRISB4_bit; sbit LCD_D7_Direction at TRISB5_bit; //----------------------------------------------------------------------------// sbit IR_Bit at RA3_bit; sbit IR_Bit_Dir at TRISA3_bit; //----------------------------------------------------------------------------// void IR_Init(){ IR_Bit_Dir=1; IR_Bit=0; } //----------------------------------------------------------------------------// unsigned short IR_Receber(){ unsigned short BRI[8]={0,0,0,0,0,0,0,0}, BRIT=0; if (!IR_Bit){ Delay_us(13500); for (BRIT=0;BRIT<8;BRIT++){ Delay_us(1125); if (IR_Bit)BRI[BRIT]=0; else { Delay_us(1125); BRI[BRIT]=1; } } BRIT=0; if (BRI[0]==1) BRIT = BRIT + 1; if (BRI[1]==1) BRIT = BRIT + 2; if (BRI[2]==1) BRIT = BRIT + 4; if (BRI[3]==1) BRIT = BRIT + 8; if (BRI[4]==1) BRIT = BRIT + 16; if (BRI[5]==1) BRIT = BRIT + 32; if (BRI[6]==1) BRIT = BRIT + 64; if (BRI[7]==1) BRIT = BRIT + 128; } return BRIT; } //----------------------------------------------------------------------------// void main(){ char TXT[3]; unsigned short Receber=0, Cont=0; CMCON=0x07; IR_Init(); Lcd_Init(); Lcd_Cmd(_LCD_CLEAR); Lcd_Cmd(_LCD_CURSOR_OFF); Lcd_Out(1,1,"Teste com IR"); Lcd_Out(2,1,"Byte:"); //6 while(1){ Receber=IR_Receber(); if (Receber != 0){ ShortToHex(Receber,TXT); Lcd_Out(2,6,TXT); Delay_ms(200); } } } //----------------------------------------------------------------------------// Porém os botões variam entre três valores. O botão ON/OFF varia entre: 0001 1000 0000 1111 0000 1100 O que acha que pode ser?
  4. Ok. De acordo com o datasheet ele trabalha numa frequência de 36KHz. Dos protocolos mencionados, há algum que me recomende ou seria bom conhecer todos? Para transmitir dados usa-se os mesmos protocolos? Cada controle remoto (Televisão, som, etc) usa um protocolo específico ou todos operam da mesma forma? Grato pela atenção.
  5. Esse protocolo depende do receptor que será usado ou é de livre escolha? Quero receber sinal. O CI que estou usando é um TK19 tirado de sucata e não consegui encontrar o datasheet, apenas algumas fotos e esquemas de ligação. Bom, não sei programar em ASM mas tenho muita vontade de aprender, tenho algum material aqui para estudar ta faltando mesmo é coragem. sauhsuash Achei o datasheet: http://www.oppermann-electronic.de/assets/applets/tfms5360.pdf ele é o TFMS 5360
  6. Bom, venho mais uma vez pedir ajuda. O problema é o seguinte: quero implementar a função de controle remoto IR num PIC 16F628A, porém todas minhas tentativas fracassaram e não acho muito material para PIC ainda mais em C. Utilizo o MikroC mas por ser em Pascal ou Basic, também. Agraço os que ajudarem.
